# MANUEL D'INSTALLATEUR DU PANNEAU

Bienvenue dans le **Base de connaissances des centrales sans fil et hybrides VESTA**. Ici, vous trouverez toutes les informations essentielles pour l'installation, la configuration et la maintenance des centrales de sécurité VESTA fonctionnant via communication sans fil et systèmes hybrides.

Ce manuel est conçu pour les techniciens, intégrateurs et utilisateurs avancés qui ont besoin d'une compréhension détaillée de ces centrales. Il comprend des guides étape par étape, des conseils de dépannage, la compatibilité des appareils et les bonnes pratiques pour optimiser les performances du système.

## GUIDE RAPIDE&#x20;

## 1. Enregistrement de la centrale en tant qu'installateur et utilisateur

### 1.1 Enregistrement de l'installateur

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Étape 1 :</strong> Connectez-vous en tant qu'installateur dans le <a href="https://github.com/AchrafBr1/vesta-knowledge-base/blob/main/guia-de-usuario-smarthomesec.md">SmartHomeSec</a> APPLICATION</td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-05113b0d3328df3b166ab295fa6757e6ac242b74%2Fimage%20(9)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Étape 2 :</strong> Sélectionnez le bouton +</p><p>(Ajouter une centrale)</p></td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-fa8de8b9f61fbaeb03070c23f91346bb14f246bc%2Fimage%20(10)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Étape 3 :</strong> Saisissez l'adresse MAC de la centrale figurant sur une étiquette de la centrale</td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7382d20b1eed8959c5689860688539c850e4e52e%2Fimage%20(11)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr></tbody></table>

Une fois la centrale enregistrée en tant qu'installateur, elle est prête ✨ pour la configuration.

{% hint style="danger" %}
La centrale doit être allumée et connectée à Internet. Nous disposons de 15 minutes après sa mise sous tension pour enregistrer la centrale.
{% endhint %}

{% hint style="success" %}
Le MAC de la centrale se trouve toujours sur un côté de la centrale physiquement. Dans le champ NOM, nous devons indiquer l'abonné ou tout identifiant de la centrale.
{% endhint %}

### 2. Enregistrement du compte utilisateur

Le compte utilisateur sert à contrôler le système et est destiné à l'utilisateur final. Depuis l'application SmartHomeSec, ce compte permet d'armer, de désarmer et d'effectuer toute opération. Il existe deux types de comptes utilisateur : Maître et Esclave.

Le premier compte que nous enregistrons est le Maître. La principale différence entre les comptes Maître et Esclave est que le Maître permet de créer de nouveaux utilisateurs, tandis que l'Esclave ne peut pas créer de nouveaux comptes.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><strong>Étape 1 :</strong> Accédez à la centrale en tant qu'installateur, le code par défaut est [7982]</td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-f54c92555c65a3674a618b8357d25fab097a5a48%2FImagen%20de%20WhatsApp%202024-06-02%20a%20las%2015.19.19_5e1f9a7f.jpg?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><strong>Étape 2 :</strong> Sélectionnez la section menu principal du système<img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-cb348105e6110fe9c5b80a7a5282725a96e9f0f9%2Fimage%20(14)%20(1).png?alt=media" alt=""></td><td></td><td></td></tr><tr><td><strong>Étape 3 :</strong> Sélectionnez la liste des comptes</td><td></td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-82a8946a8646a97397a045388512821bfb05f707%2Fimage%20(15)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Étape 4 :</strong> Sélectionnez ajouter</td><td></td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-0abd9646d7f4af8b35d780f1787933971e0a348c%2Fimage%20(17)%20(1).png?alt=media" alt="" data-size="original"></td></tr><tr><td><strong>Étape 5 :</strong> S'il s'agit d'un nouvel utilisateur : sélectionnez créer un compte</td><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-07dfedb38f6af5ae067a35bcf1d9ef5f604a82ea%2Fimage%20(18)%20(1).png?alt=media" alt="" data-size="original"></td><td></td></tr><tr><td><p><strong>Étape 6 :</strong> Remplissez les données de l'utilisateur pour l'accès à l'application</p><p><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-7cd25be9e2c68ff7bf213db266628f6080906e9c%2Fimage%20(19)%20(1).png?alt=media" alt="" data-size="original"></p></td><td></td><td></td></tr></tbody></table>

{% hint style="success" %}
Enregistrement de l'utilisateur terminé ! Pour des informations sur l'utilisation de l'application utilisateur, suivez le guide utilisateur SmartHomeSec.
{% endhint %}

## 3. Ajouter et configurer des appareils

Pour ajouter et configurer des appareils RF VESTA, suivez ces étapes :

### 3.1 Ajouter des appareils

Étape 1 : Accédez à la configuration de la centrale depuis l'application installateur :

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="" width="192"><figcaption><p>Installateur -> Paramètres</p></figcaption></figure>

Étape 2 : Sélectionnez "Appareils" dans le menu.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-afbc0b8f69e056cf262358c1af3161bad927a3c7%2Fimage%20(21).png?alt=media" alt="" width="190"><figcaption><p>Installateur -> Paramètres -> Appareils</p></figcaption></figure>

Étape 3 : Dans le menu cliquez sur "Ajouter un appareil".

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-57cf8661f10d9a1a81f5c73c9d4b8a9cb1155299%2Fimage%20(23).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-c8990cc0a12972174eb326678614733225eee9bc%2Fimage%20(24).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

Étape 4 : Sélectionnez le type d'appareil que vous souhaitez ajouter, par exemple Détecteur de mouvement. Appuyez longuement sur le bouton d'appairage de l'appareil jusqu'à ce que la LED clignote (reportez-vous au manuel de l'appareil pour des instructions spécifiques).

Étape 5 : Suivez les instructions à l'écran pour terminer le processus d'appairage. La centrale confirmera l'ajout réussi de l'appareil.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-01938536dfb1ce06ae3257986b40479b64be933d%2Fimage%20(27).png?alt=media" alt=""><figcaption><p>Bouton d'apprentissage des appareils VESTA</p></figcaption></figure>

{% hint style="danger" %}
Important ! Dans le cas des PIRCAMS et des claviers : la pression doit durer 3 ou 4 secondes. Pour le reste des appareils, une pression courte suffit pour les ajouter.
{% endhint %}

Une fois ajoutés, les appareils RF seront prêts à l'emploi et pourront être gérés depuis la même section, voici un exemple de configuration des attributs d'un capteur :

### 3.2 Configuration des zones

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-8c1c760a18cf5bb8cc3675c7ed70712c3f30b6d9%2Fimage%20(28).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-32f411d6edc0c08a3afb4e76668e540401e94138%2Fimage%20(30).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-6841f2701a2d2477ebd835c40abb3d0fe33d29d1%2Fimage%20(31).png?alt=media" alt="" data-size="original"></td><td></td><td></td></tr></tbody></table>

{% hint style="info" %}
Pour configurer correctement les zones, il est important de bien connaître les attributs disponibles et leur impact sur le comportement du système d'alarme.

Par exemple : Intérieur est une zone instantanée et Entrée est une zone temporisée ; nous pouvons attribuer ces attributs dans la section Réponse lors de l'armement qui signifie "Lorsque le système est armé".
{% endhint %}

## 4. Configuration de la centrale et déclaration au CRA (Centre de Réception d'Alarme)

### 4.1 Configuration de la sécurité

Cette section détaille comment ajuster la **durée de la sirène** pendant une alarme et définir les **délais d'entrée et de sortie**. Pour faciliter l'identification et l'ajustement, les options critiques sont mises en évidence en \*\*couleur \*\*<mark style="color:rouge;">**rouge**</mark>.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Centrale</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-a2b140673ee18dae59e1922197d47831b7b000ac%2Fimage%20(3).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Centrale -> Sécurité</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-328d6e12eaf1e59629cd5911c61686d58febb3ad%2Fimage%20(4).png?alt=media" alt="" data-size="original"></td><td><ol><li>La <strong>durée de la sirène</strong> en cas d'alarme</li><li>L'activation de cette option retarde la déclaration d'alarme de 30 secondes. (<strong>Recommandé de laisser DÉSACTIVÉ</strong>)</li><li>Ajuster les <strong>délais d'entrée et de sortie</strong></li></ol></td><td></td></tr></tbody></table>

### 4.2 Configuration de la centrale

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Centrale</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-83b61ae3104d6677a6a4b97d4a2810229068b9f7%2Fimage%20(10).png?alt=media" alt="" data-size="original"></td><td>Paramètres-> Centrale -> Centrale</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-4ad55e7e5cb63c9f3dc2dafa4646e12be50ef899%2Fimage%20(7).png?alt=media" alt="" data-size="original"></td><td>Interrogation --> temps de test vers le CRA </td><td></td></tr></tbody></table>

{% hint style="success" %}

## 🔧 **Paramètres de configuration \[Panneau --> Panneau]**

**Rapport de panne secteur**\
Temps d'attente pour détecter et signaler une coupure de courant (AC = courant alternatif).

**Suspension en cas de panne secteur**\
Si activé, le système passe en mode éco lorsque l'alimentation est coupée (le panneau continuera à tout signaler mais l'application sera hors ligne). « Désactiver » = le panneau restera 100 % en ligne pendant une panne secteur.

**Rapport d'interférence**\
Détecte et signale les tentatives de brouillage du signal ou les interférences de radiofréquence (RF : F1 et SF1).

**Polling ARC**\
Intervalle auquel un signal de battement de cœur (ping) est envoyé au Centre de Surveillance Central (ARC), utilisez toutes les 3 minutes (consultez votre ARC).

**Enregistrement automatique quotidien**\
Heure à laquelle le panneau envoie un enregistrement quotidien automatique.&#x20;

**Intervalle de test GPRS/LTE**\
Fréquence de test de la connexion mobile GPRS ou LTE.&#x20;

**Intervalle de test ETHERNET**\
Même chose que ci-dessus mais pour le réseau filaire (Ethernet).&#x20;

**Désactiver les alertes d'état des appareils**\
Si activé, le panneau ne signalera pas les changements d'état des appareils dans l'interface (ouvert/fermé). Souvent utilisé pour économiser les données mobiles sur les panneaux utilisant uniquement une SIM.

**Conformité PD6662**\
Norme européenne pour les systèmes d'alarme intrusion.&#x20;

**Résolution PIRCAMS**\
Qualité des images capturées par les caméras PIR.&#x20;

**Caméra IR extérieure en niveaux de gris**\
Permet ou empêche l'utilisation de caméras IR en noir et blanc, utile pour les applications extérieures.&#x20;

**Ignorer la panne Ethernet**\
Si activé, les coupures du réseau filaire sont ignorées. Désactivé = les détecte.

**Rapport de panne de service (Ethernet)**\
Signale si le panneau perd la connexion à son serveur.&#x20;

**Temps de réinitialisation en cas de surcourant de l'alimentation**\
Si une surcharge est détectée (uniquement dans un système hybride), le panneau attend x minutes avant de redémarrer.

**Tolérance des appareils filaires**\
Marge de tolérance pour les appareils filaires avant de générer une alarme.&#x20;

**Couper la sirène interne**\
Empêche la sirène du panneau de retentir lors d'une alarme. Désactivé = sonnera.

**Période de mise à jour DNS**\
Fréquence des mises à jour de domaine si l'on utilise un nom de domaine au lieu d'une IP. Désactivé = pas de mises à jour.
{% endhint %}

### 4.3 Configurer les codes utilisateur

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e453d09285cd283984eca047979d10f1e9d9d1a0%2Fimage%20(20).png?alt=media" alt="Instalador -> Ajustes" data-size="original"></td><td>Inslogging -> Paramètres</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-321d58c9b41adcb608ec919ccd068e6154a484ea%2Fimage%20(8).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> PIN utilisateur</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e0e486da7c3c4342426712016c53740c66d55be%2Fimage%20(9).png?alt=media" alt="" data-size="original"></td><td>Ajoutez le Nom et le code pour chaque utilisateur, ce code permettra à l'utilisateur de changer de mode depuis l'application ou les claviers ; voir le Manuel utilisateur pour plus d'informations.</td><td></td></tr></tbody></table>

### 4.4 Mise à jour de la centrale

Il est crucial de maintenir la centrale à jour pour assurer des performances et une sécurité optimales du système. Les mises à jour peuvent contenir des améliorations essentielles, des corrections de bugs et des correctifs de sécurité qui protègent contre des vulnérabilités connues.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-20490cd089c7e1a114551573484dfd0cbd4cb3c2%2Fimage%20(1).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Centrale</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-2acbdadec0e86701ca3533bb235de1cf695f66c2%2Fimage%20(11).png?alt=media" alt="" data-size="original"></td><td>Centrale -> Mise à jour du FW</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-9e542d50140e64df5cff2a12b9cc90ea614efb77%2Fimage%20(12).png?alt=media" alt="" data-size="original"></td><td>Sélectionnez dans la liste le firmware avec la version la plus élevée (numéro le plus élevé et lettre la plus élevée).</td><td></td></tr></tbody></table>

{% hint style="info" %}
REMARQUE : La centrale via 2G ou en faible couverture peut mettre 8 minutes pour se mettre à jour.

Si la centrale communique via 4G/LTE avec une bonne couverture, la mise à jour peut prendre 3 à 5 minutes
{% endhint %}

{% hint style="danger" %}
Une fois la centrale en mode mise à niveau <mark style="color:rouge;">**NE PAS éteindre**</mark> ou déconnecter sous aucun prétexte. La centrale redémarrera automatiquement.

ÉTEINDRE LA CENTRALE PENDANT UNE MISE À NIVEAU PEUT LA RENDRE COMPLÈTEMENT INOPÉRANTE.
{% endhint %}

### 4.5 Configuration des rapports vers le CRA (Centre de Réception d'Alarme)

#### ***Rapport d'événement***

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Rapport</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Dans la section rapport, nous avons la configuration des rapports pour les événements et les fichiers capturés pour les photos PIRCAMS.</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-252a629c59207dd422614f4dd48a94f963a68ca4%2Fimage%20(15).png?alt=media" alt="" data-size="original"></td><td>Dans cette section, nous configurons l'URL de rapport de notre ARC, et très important le GROUPE 2 ou supérieur puisque le groupe 1 est utilisé pour l'APP. ANNEXE 2 pour des exemples</td><td></td></tr></tbody></table>

#### *ANNEXE 2*

{% hint style="success" %}
Exemples de **ÉVÉNEMENTS** rapportés dans différents protocoles :

:fire: **MANITOU (le plus utilisé en Espagne) : ip\://**<mark style="color:bleu;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:**<mark style="color:violet;">**PORT**</mark>**/MAN**

SIA : **ip\://**<mark style="color:bleu;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:violet;">**PORT**</mark>/SIA2

CID : **ip\://**<mark style="color:bleu;">**ACCT**</mark>@<mark style="color:orange;">**IP**</mark>**:**<mark style="color:violet;">**PORT**</mark>/CID
{% endhint %}

Dans cette section, vous trouverez le **protocoles de communication standard** pris en charge par les panneaux VESTA pour signaler les événements directement au Centre de Réception d'Alarme (ARC).\
Ces protocoles permettent au panneau d'envoyer TOUS LES ÉVÉNEMENTS sauf les photos sans avoir besoin de convertisseurs ou d'outils supplémentaires.

Si votre ARC utilise **l'un de ces protocoles standard** (tel que **MANITOU XML**, **SIA DC09**, ou **Contact ID**), le panneau peut être configuré pour rapporter directement en utilisant le format approprié.

{% hint style="warning" %}
Si votre ARC **ne prend pas en charge l'un des protocoles standard**, veuillez vous référer à la [**section ALARMSPACE** ](#id-4.5.1-using-alarmspace-software-gateway-for-non-standard-arc-protocols)ci-dessous, qui explique comment intégrer des systèmes non standard en utilisant le logiciel de traduction de VESTA.
{% endhint %}

{% hint style="info" %}

## Exemples étendus : Configuration de l'URL de rapport

### Aperçu

Les URL de rapport sont utilisées par l'installateur pour programmer les destinations de rapport pour le système de sécurité.

### Formats d'URL pris en charge

#### 1. Protocole CID via TCP IP

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/CID`\
**Exemple :** `ip://1234@54.183.182.247:8080/CID`

#### 2. Protocole SIA DC-09 via IP

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/SIA2`\
**Exemple :** `ip://1234@54.183.182.247:8080/SIA2`

#### 3. Protocole SIA DC-09 via IP avec chiffrement AES

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/SIA/KEY/(Clé 128, 192 ou 256 bits)`\
**Exemple :** `ip://1234@54.183.182.247:8080/SIA/KEY/4A46321737F890F654D632103F86B4F3`

#### 4. Protocole SIA DC-09 utilisant le code d'événement CID via TCP IP (événements encapsulés)

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/CID_SIA2`\
**Exemple :** `ip://1234@54.183.182.247:8080/CID_SIA2`

#### 5. Protocole SIA DC-09 utilisant le code d'événement CID via IP avec chiffrement HEX

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/CID_SIA/KEY/(Clé HEX)`\
**Exemple :** `ip://1234@54.183.182.247:8080/CID_SIA/KEY/4A46321737F890F654D632103F86B4F3`

#### 6. Protocole CSV via IP

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/CSV`\
**Exemple :** `ip://1234@54.183.182.247:8080/CSV`

#### 7. Protocole CSV via IP avec authentification

**Format :** `ip://(Numéro de compte)@(IP du serveur):(Port)/CSV/Utilisateur/Motdepasse`\
**Exemple :** `ip://1234@54.183.182.247:8080/CSV/abcd/1357`

#### 8. Email

**Format :** `mailto:utilisateur@exemple.com`\
**Exemple :** `mailto:john@gmail.com`

###

### Configuration du niveau

Sélectionnez une condition de rapport pour chaque destination :

* **Tous les événements :** Le système rapportera tous les événements à cette destination
* **Événements d'alarme :** Le système ne rapportera que les événements d'alarme à cette destination
* **Événements d'état :** Le système ne rapportera que les événements d'état (événements non alarmants) à cette destination

### Configuration des groupes

Sélectionnez un groupe pour votre destination de rapport. Le système suit ces principes de rapport :

#### Structure de priorité

Les groupes sont rapportés dans l'ordre de priorité : Groupe 1 → Groupe 2 → Groupe 3, etc.

#### Logique de rapport

1. **Au sein d'un groupe :** Si le rapport vers la première destination d'un groupe échoue, le système passe à la destination suivante de ce groupe
2. **Succès du groupe :** Si une destination d'un groupe reçoit le rapport avec succès, le système considère ce groupe comme réussi et passe au groupe suivant
3. **Échec du groupe :** Si toutes les destinations d'un groupe échouent, le système réessaie selon les paramètres de nouvelle tentative ci-dessous
4. **Achèvement du cycle :** Après avoir tenté tous les groupes (Groupe 1 → Groupe 2 → ... → Groupe 5), si un groupe essentiel n'a pas reçu de rapports, le système redémarre le cycle de rapport

#### Groupes essentiels vs optionnels

**Groupes essentiels :**

* Le système rapportera à tous les groupes marqués comme Essentiels
* Le système n'arrête jamais d'essayer jusqu'à ce qu'au moins une destination de chaque groupe essentiel reçoive le rapport avec succès
* Le groupe 1 est toujours essentiel et ne peut pas être modifié

**Groupes optionnels :**

* Le système ne rapporte aux groupes optionnels que lorsque le groupe précédent échoue
* Exemple : si le groupe 3 est défini comme optionnel, le système ne rapportera au groupe 3 que si le rapport au groupe 2 échoue

#### Paramètres de nouvelle tentative

Choisissez parmi : 1, 3, 5, 10 ou 99 tentatives

Si le rapport vers toutes les destinations d'un groupe échoue, le système réessaiera de rapporter à ce groupe selon le nombre de tentatives spécifié ici.

### Notes importantes

⚠️ **Rapport de l'application VESTA SmartHomeSec :**

* Lorsque le panneau est enregistré auprès de l'application VESTA, l'URL1 sera automatiquement configurée avec les informations du serveur Home Portal
* **Ne pas modifier** ces informations une fois l'enregistrement terminé, sinon le rapport vers le serveur Home Portal peut échouer
* Si vous avez besoin de destinations de rapport supplémentaires après l'enregistrement auprès du serveur Home Portal, configurez-les dans un **groupe différent** de l'URL1 afin d'assurer un rapport réussi
  {% endhint %}

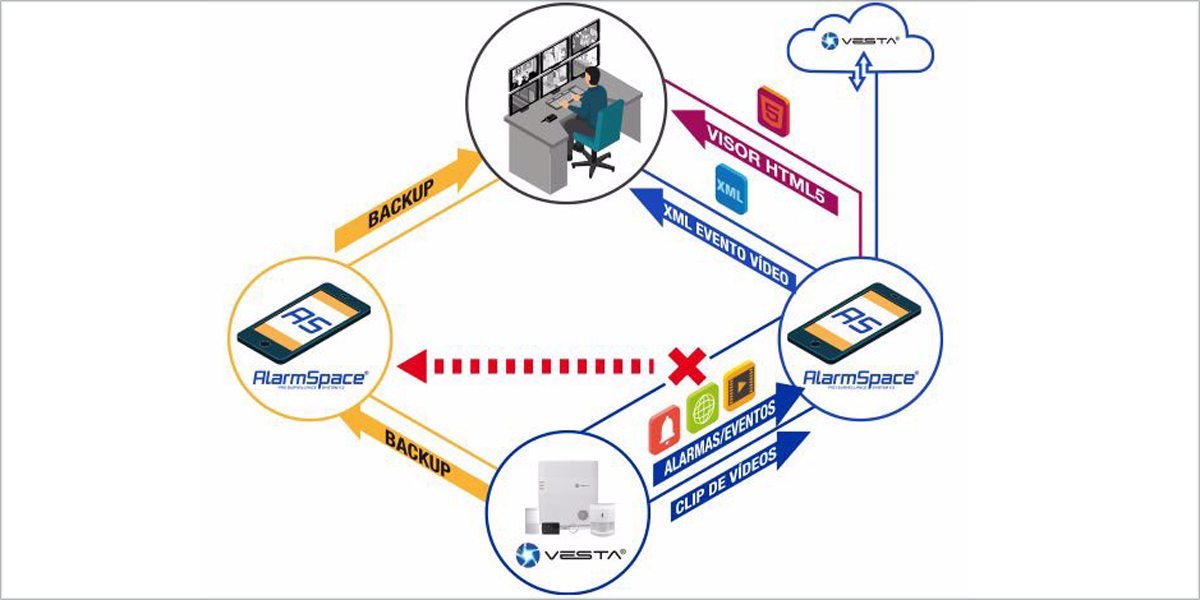

### 4.5.1 Utilisation de la passerelle logicielle ALARMSPACE pour les protocoles ARC non standard

Dans les cas où le Centre de Réception d'Alarme (ARC) **ne** prend pas en charge l'un des protocoles de rapport standard listés ci-dessus (par ex. MANITOU, XML, SIA DC09, CID, etc.), **VESTA fournit une solution de passerelle logicielle appelée ALARMSPACE**.

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlxtxYdUF5aI09Xn3hSbg%2Fimage.png?alt=media&#x26;token=5e6392e6-d098-406d-9900-fb48bd5b5086" alt=""><figcaption><p>section ALARMSPACE</p></figcaption></figure>

**section ALARMSPACE** qui agit comme une couche de traduction entre le panneau VESTA et l'ARC, convertissant les événements VESTA dans le format requis par le système de surveillance de l'ARC. Cela garantit une compatibilité complète même lorsqu'un protocole propriétaire ou personnalisé est utilisé par l'ARC.

Le logiciel ALARMSPACE peut être **installé sur n'importe quel PC Windows ou machine virtuelle** au sein de l'infrastructure de l'ARC.

{% hint style="success" %}
Pour l'installation, veuillez **contacter votre représentant VESTA**. Un support complet est fourni pour la configuration, la mise en place et les tests opérationnels.
{% endhint %}

### ***4.6 Rapport photo***.

<table data-view="cards"><thead><tr><th></th><th></th><th></th></tr></thead><tbody><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-e5450338db75d91c7eb3aca9ddadc9b78bb5f5ed%2Fimage%20(13).png?alt=media" alt="" data-size="original"></td><td>Paramètres -> Rapport</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-59cd59ff8a6a7ea0226d64c417c6619aa73511d4%2Fimage%20(14).png?alt=media" alt="" data-size="original"></td><td>Dans la section rapport, nous avons la configuration des rapports pour les événements et les fichiers capturés pour les photos PIRCAMS.</td><td></td></tr><tr><td><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fgit-blob-3f0b4a201b93da8cf6d741d5ffd76ff34d795e71%2Fimage%20(16).png?alt=media" alt="" data-size="original"></td><td>Dans cette section nous configurons l'URL de rapport de notre CRA pour l'envoi des photos. ANNEXE 3 pour des exemples</td><td></td></tr></tbody></table>

{% hint style="success" %}
Exemples de **PHOTOS** rapportés dans différents protocoles :

:fire: **MANITOU**: <mark style="color:bleu;">**ACCT**</mark>**@**<mark style="color:orange;">**IP**</mark>**:PORT**

**SMTP : Utilisation d'une adresse e-mail pour l'ARC**&#x20;

**HTTP : Post d'images en base64**
{% endhint %}

### 4.6.1 Rapport photo pour le logiciel SENTINEL

{% hint style="info" %}
Étape 1 : Programmez les informations SMTP dans Paramètres -> Rapport&#x20;
{% endhint %}

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0JtB6fgHdVz5MEjKxPNX%2Fimage.png?alt=media&#x26;token=dcf9acab-06f5-4984-82c0-1ba815a082fa" alt=""><figcaption><p>Exemple</p></figcaption></figure>

{% hint style="info" %}
Étape 2 : Programmez l'email fourni par la station de surveillance centrale dans "Fichiers capturés"
{% endhint %}

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGahEIJIcTLaNoStvcHCl%2Fimage.png?alt=media&#x26;token=be532946-32c7-41dc-9760-dfccf140f84b" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
**IMPORTANT :** Si vous utilisez des caméras IP intégrées à VESTA, vous devez réduire la résolution de la caméra à 2MP ou moins pour un fonctionnement correct.
{% endhint %}

## Fonctionnalités d'automatisation

Le panneau dispose de fonctions d'automatisation avancées qui débloquent un très haut niveau de fonctionnalité conçu pour maximiser la sécurité du système. Ces fonctionnalités permettent, par exemple, la création de règles où l'ouverture d'un contact de porte capture automatiquement une image ou déclenche un relais pour ouvrir ou fermer des circuits spécifiques. Ces capacités améliorent non seulement l'efficacité du système, mais fournissent également une réponse rapide et appropriée aux événements de sécurité.

{% hint style="success" %}
**Nombre de règles et de scènes pouvant être créées :**<br>

* Règles : 100
* Scènes : 50

En savoir plus : [Scènes et règles automatiques du système d'alarme VESTA](https://vestasecurity.eu/en/scenes-and-automatic-rules-of-the-vesta-alarm-system/)
{% endhint %}

## MANUELS D'INSTALLATION COMPLETS

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1htjV2VgRcpodB0zNLhQ%2Fimage.png?alt=media&#x26;token=f015c4e3-08c8-4d4a-a26d-d1775b326d0e" alt=""><figcaption><p>Hybride Grade 3</p></figcaption></figure>

{% file src="<https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fl9YG1iwIp4Rq814CzOSS%2FHybrid%20Panel-1_Installation%20Guide.pdf?alt=media&token=f0c14489-fbec-4d23-856b-48da9f8896a5>" %}

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqBYBgK7HLexOZu1UorzD%2Fimage.png?alt=media&#x26;token=33a372bd-459f-44a7-b728-e9500e0c996b" alt=""><figcaption><p>Hybride Lite</p></figcaption></figure>

{% file src="<https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0KXA0NdglvKGVHnr1hth%2FHybrid%20Panel%20Lite%202G%204G%20_Installation%20Guide.pdf?alt=media&token=d1356dca-cfa6-472c-bded-a510abfe3d40>" %}

<figure><img src="https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiZGH4hD6EsFeC2WQABUe%2Fimage.png?alt=media&#x26;token=31267183-90fd-4ca6-941b-0ac4e0224787" alt=""><figcaption><p>Centrales radio</p></figcaption></figure>

{% file src="<https://2014170940-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3LkCnhnOIHvC3gK1w0sa%2FHSGW-MAX8-DT18-SF1-DUAL%2020220811.pdf?alt=media&token=a56bb9b1-83a4-4d74-94bf-4abd0c7ec6d5>" %}
