# VESTA-479
**VST-897EX-HDR-IL-SOLAR-SF1-2W-868**
## **Ulkokäyttöön tarkoitettu PIR-liiketunnistinkamera aurinkosähköllä**
VST-897EX-Solar-sarja on edistynyt ulkokäyttöön tarkoitettu passiivinen infrapuna (PIR) -liiketunnistinkamera, joka on suunniteltu parantamaan turvallisuutta korkean resoluution kuvansiirrolla (jopa 1280 x 720 pikseliä) liikkeen havaitsemisen yhteydessä. Siinä on aurinkolatauksella ladattava akku, ja varalla kaksi 1,5 V:n L91-litiumparistoa.
HaLow-malli, jossa on Sub-GHz Wi-Fi ja SF1-varamoduuli, varmistaa nopean käsittelyn nopeampaa visuaalista hälytyksen varmistusta varten.
Ulkokäyttöön suunniteltu VST-897EX-Solar sisältää yövalaistuksen, UV-säteilyä kestävän kotelon ja IPX6-vesitiiviyden, joten se soveltuu esimerkiksi takapihoille, porteille ja ulkokäytäville. HDR-malli lisää valkotasapainon ja HDR-tuen, mikä tuottaa selkeämmät kuvat suurikontrastisissa valaistusolosuhteissa.
Tyypillisellä tunnistusalueella **10 metriä** kun se asennetaan **2,3 metrin** maanpinnan yläpuolelle, se tarjoaa lemmikkisuojauksen jopa 20 kiloon asti sekä kolme valittavaa herkkyystasoa eri ympäristöihin.
Kamerassa on peittämisenestotunnistimet, edistynyt peittämisenestotoiminto, joka pystyy havaitsemaan yritykset peittää linssiä esineillä tai pinnoitteilla 20 cm:n säteellä. Infrapunatekniikka parantaa peittämisenestotoimintoa edelleen linssin yli tapahtuvan tunnistuksen avulla.
**VST-897EX-Solar-sarja sisältää seuraavat mallit:**

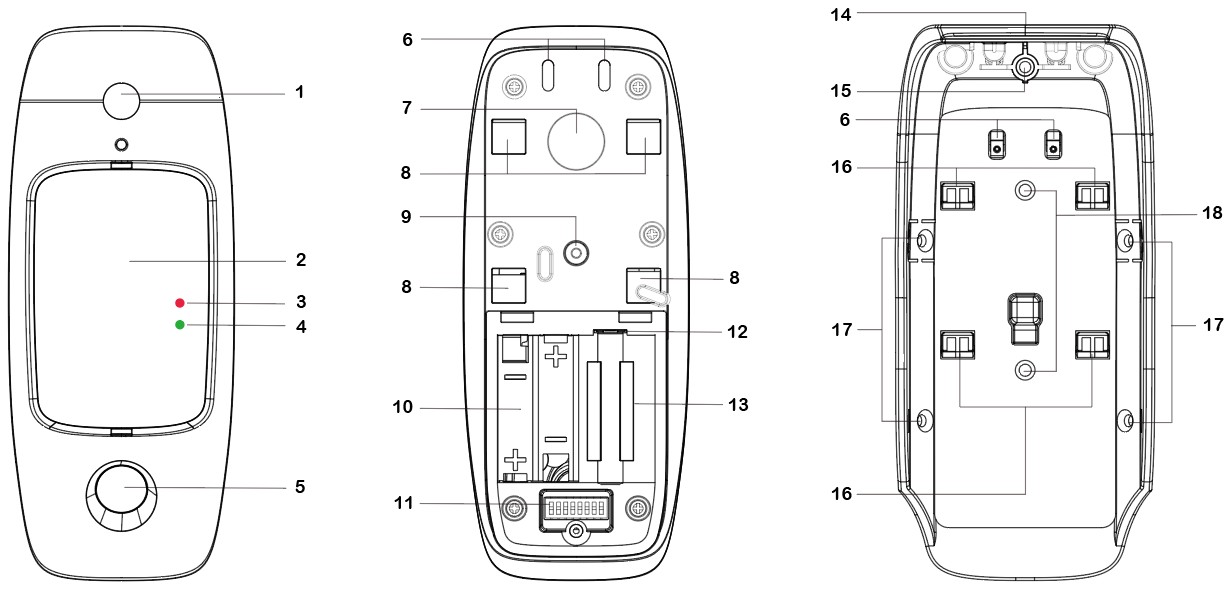

## Osien tunnistaminen
1. **Salama-LED / infrapuna-LED**
Salama-LED tai infrapuna-LED tuottaa riittävästi valoa kuvan ottamiseen heikossa valaistuksessa.
2. **IR-anturi**
3. **LED-merkkivalo (punainen)**
Järjestelmän tilan ilmaisua varten
4. **LED-merkkivalo (vihreä)** **(vain HaLow-malleille)**
* Palaa, kun etsitään HaLow-tuettua ohjauspaneelia
* Vilkkuu nopeasti tiedonsiirron aikana Wi-Fin kautta\*\*\*\*
5. **PIR-kameran linssi**
6. **Latauslevyt**
7. **Testi- ja oppimispainike**
* Paina painiketta 3 sekunnin ajan lähettääksesi oppimiskoodin ja vapauta sitten painike, kun punainen LED syttyy.
* Paina painiketta kerran siirtyäksesi testitilaan 10 minuutiksi.
* Paina painiketta kerran lähettääksesi oppimiskoodin toistimelle/reitittimelle.
8. **Ripustusreiät**
9. **Sabotaasikytkin**
10. **Paristolokero**
11. **DIP-kytkinlohko**
12. **Pariston eriste**
13. **Ladattava akku**
14. **Aurinkopaneeli**
15. **Vakiinnuttava ruuvi**
16. **Koukut**
17. **Kulma-asennusreiät**
18. **Pinta-asennusreiät**
## LED-merkkivalo
Kun se on käytössä, LED-merkkivalo syttyy seuraavissa tilanteissa:
* Kun sabotaasikytkin laukeaa, LED vilkkuu 2 sekunnin ajan osoittaen, että se lähettää ”**Sabotaasi**” -signaalin.
* Kun PIR-kamera on häiriötilassa (sabotaasi auki tai alhainen akun varaustila jatkuu), joka kerta kun se lähettää havaitun liikkeen, LED vilkkuu 2 sekunnin ajan.
* Testitilassa LED syttyy 2 sekunniksi aina, kun liikettä havaitaan.
LED ei vilku, jos PIR-kameran sabotaasi ja akku ovat normaalit eikä se ole testitilassa.
Jos LED vilkkuu signaalin lähettämisen merkiksi, se vilkkuu kahdesti nopeasti, kun paneelilta saadaan kuittaus.
{% hint style="info" %}
Huomautus: LED-merkkivalo voidaan ottaa käyttöön asettamalla DIP-kytkin 2 asentoon ON. Katso lisätiedot kohdasta **DIP-kytkimen asennon taulukko** .
{% endhint %}
## Kuvan ottaminen
Kun hälytysjärjestelmä on kytketty päälle, PIR-kamera ottaa liikkeen havaitessaan hälytyskuvia resoluutiolla 1280 x 720 pikseliä, 640 x 480 tai 320 x 240 pikseliä (ohjelmoitavissa ohjauspaneelista). Voit myös pyytää PIR-kameraa ottamaan kuvan manuaalisesti ohjauspaneelin kautta. Otetut kuvat siirretään ohjauspaneeliin visuaalista hälytyksen varmistusta varten.
{% hint style="info" %}
Huomautus: Jos PIR-kamera on asennettu paikkaan, jossa kameran näkökenttä on monimutkainen ympäristö, jossa on voimakasta valoa tai paljon värejä, otettujen kuvien tiedostokoko voi kasvaa suureksi, mikä saattaa johtaa kuvan katkeamiseen, kun kuvat siirretään ohjauspaneeliin.
{% endhint %}
## Lämmittelyjakso
Kun PIR-kamera kytketään päälle, se lämpenee 30 sekunnin ajan. Tämän 30 sekunnin lämmittelyjakson aikana PIR-kamera ei ole aktiivinen.
## Testitila
* Testitilan avulla voit tarkistaa PIR-kameran tunnistusalueen (ei kuvausaluetta).
* Paina Testi-/oppimispainiketta kerran siirtyäksesi testitilaan 10 minuutiksi.
* Testitilassa lepotimeri on pois käytöstä. Voit laukaista PIR-kameran tarkistaaksesi infrapunatunnistusalueen. Aina kun PIR-kamera laukeaa, punainen LED syttyy hetkeksi (2 sekunniksi).
* Testitilassa LED-merkkivalo on otettava käyttöön asettamalla DIP-kytkin 2 asentoon ON, ja kaksoislaukaisutoiminto on poistettava käytöstä asettamalla DIP-kytkin 7 asentoon OFF, jotta käyttäjä voi testata tunnistusaluetta.
## Kaksoislaukaisutoiminto
* PIR-kamerassa on kaksoislaukaisutoiminto. Jos kaksoislaukaisutoiminto on käytössä, PIR-kamera ilmoittaa hälytyksestä ohjauspaneelille vain, jos kaksi liikettä havaitaan 10 sekunnin aikana. Jos kaksoislaukaisutoiminto on poissa käytöstä, PIR-kamera ilmoittaa hälytyksestä ohjauspaneelille, kun liikettä havaitaan.
## DIP-kytkimen asennon taulukko
Kunkin DIP-kytkimen toiminto on lueteltu alla olevassa taulukossa. DIP-kytkin on joko ON tai OFF. ON Ylempi asento tarkoittaa ON ja alempi asento tarkoittaa OFF.
Kun DIP-kytkimen asetuksia on muutettu, käynnistä PIR-kamera uudelleen, jotta se toimii uusilla DIP-kytkinasetuksilla.
## Valvontasignaali
* Asennuksen jälkeen PIR-kamera lähettää automaattisesti valvontasignaaleja säännöllisesti ohjauspaneeliin satunnaisin 15–18 minuutin välein.
* Jos ohjauspaneeli ei ole saanut signaalia PIR-kameralta ennalta asetetun ajan kuluessa, ohjauspaneeli näyttää näytössään, että kyseisessä PIR-kamerassa on signaalin puuttumiseen liittyvä ongelma.
## Lepotimeri
* PIR-kamerassa on noin 1 minuutin "lepotila" virran säästämiseksi. Kun havaittu liike on lähetetty, PIR-kamera ei lähetä uudelleen 1 minuuttiin.
* Jatkuva liike PIR-kameran edessä ei kuluta akkua kohtuuttomasti.
## Sabotaasinsuojaus
* PIR-kamera on suojattu sisäisellä sabotaasikytkimellä, joka puristuu, kun PIR-kamera kiinnitetään asennuskiinnikkeeseen. Kun PIR-kamera irrotetaan asennuskiinnikkeestä, sabotaasikytkin aktivoituu ja PIR-kamera lähettää ohjauspaneelille sabotaasi auki -signaalin muistuttaakseen käyttäjää tästä tilasta.
## Peittämisen esto
* PIR-kamerassa on digitaalinen läheisyystunnistin, joka voi havaita tunkeilijan tekemän peittämisyrityksen (estämisen).
* Kun peittämistapahtuma havaitaan ja peittämistila kestää 3 minuuttia, PIR-kamera lähettää peittämishälytyksen ohjauspaneeliin ilmoittaakseen käyttäjälle peittämistilasta.
* Kun peittäminen/estys on poistettu 3 minuutiksi, PIR-kamera lähettää palautussignaalin ohjauspaneeliin.
## Akku
* PIR-kamera sisältää 3,2 V 600 mAh LFP:n (litiumrautafosfaatti) ladattavan akun, joka latautuu aurinkosähköllä, sekä kaksi 1,5 V:n L91-litiumparistoa varalle.
* PIR-kamerassa on alhaisen akun jännitteen tunnistus. Kun alhainen akun varaus havaitaan (1,5 V:n L91-litiumparistoista), alhaisen akun signaali lähetetään ohjauspaneeliin yhdessä tavallisten signaalilähetysten kanssa, jotta ohjauspaneeli näyttää tilan asianmukaisesti.
* **Paristojen vaihtaminen (1,5 V:n L91-litiumparistot):**
**Vaihe 1:** Irrota PIR-kamera asennuspaikasta.
**Vaihe 2:** Löysää takakannen kiinnitysruuvi ja avaa takakansi.
Vaihe 3: Poista vanhat paristot ja paina testipainiketta kahdesti purkaaksesi virran kokonaan.
**Vaihe 4:** Aseta kaksi uutta AAL91-litiumparistoa.
**Vaihe 5:** Paina testipainiketta kerran. Ohjauspaneeliin lähetetään normaali akun tila -signaali.
**Vaihe 6:** Ruuvaa takakansi takaisin paikoilleen.
**Vaihe 7:** Kiinnitä PIR-kamera takaisin asennuspaikkaan.
## Aloittaminen – PIR-kameran oppiminen ohjauspaneeliin
* Löysää alakiinnitysruuvi ja avaa takakansi.
* Aseta neljä AAL91-litiumparistoa paristotelineeseen ja varmista, että napaisuus on oikein.
* Aseta ohjauspaneeli oppimistilaan, katso lisätiedot ohjauspaneelin käyttöoppaasta.
* Paina ja pidä Test-painiketta 3 sekunnin ajan lähettääksesi oppimiskoodin ja vapauta sitten painike, kun punainen LED syttyy. (Jos haluat oppia paristokäyttöiseen paneeliin, paina ja pidä Test-painiketta 3 sekunnin ajan ja paina sitten Test-painiketta uudelleen yhden sekunnin ajan.) LED palaa 20 sekunnin ajan osoittaen, että PIR-kamera on oppimistilassa.
* Jos ohjauspaneeli vastaanottaa signaalin PIR-kameralta, se näyttää tiedot vastaavasti. 20 sekunnin aikana, jolloin PIR-kameran LED palaa, valitse PIR-kamera ohjauspaneelin verkkosivulta ja napsauta **“lisää”** lisätäksesi sen paneeliin. Katso lisätiedot ohjauspaneelin käyttöoppaasta.
* Kun PIR-kamera vastaanottaa kuittauksen ohjauspaneelilta, PIR-kameran LED vilkkuu 6 kertaa ja sammuu sitten osoittaen onnistunutta oppimista.
* Kun PIR-kamera on opittu järjestelmään, aseta ohjauspaneeli kävelytestitilaan. Pidä PIR-kamera halutussa paikassa ja paina Test-painiketta varmistaaksesi, että kyseinen sijainti on ohjauspaneelin signaalialueella.
* Wi-Fi HaLow -malleissa, kun ohjauspaneeli asetetaan kävelytestitilaan, Test-painikkeen painaminen käynnistää myös Wi-Fi-kävelytestin. PIR-kameran vihreä LED syttyy, kun se alkaa etsiä HaLow-tuettua ohjauspaneelia.
Jos yhteys muodostuu, vihreä LED vilkkuu nopeasti tiedonsiirron aikana Wi-Fin kautta, ja viesti “HALOW OK” näkyy paneelin verkkosivulla tiedonsiirron päätyttyä. Jos yhteys epäonnistuu, vihreä LED sammuu.
* Kun on varmistettu, että PIR-kamera toimii valitussa paikassa, voit siirtyä asennukseen.
###
{% hint style="info" %}
Huomautus:
* Kun Test-painiketta pidetään painettuna 3 sekunnin ajan, PIR-kameran LED palaa 20 sekunnin ajan. Jos PIR-kamera ei saa kuittausta ohjauspaneelilta tämän 20 sekunnin jakson aikana, LED sammuu. Test-painiketta on painettava ja pidettävä painettuna 3 sekunnin ajan uudelleen oppimiskoodin lähettämiseksi uudelleen.
* Jos PIR-kamera on jo olemassa ohjauspaneelijärjestelmässä, sinun on ensin poistettava PIR-kamera ohjauspaneelista, ennen kuin voit oppia sen toiseen ohjauspaneeliin.
* **Kävelytesti** on suoritettava PIR-kameran oikean toiminnan ja kattavuuden varmistamiseksi.**\_\_**
* Kun PIR-kamera opetetaan toistimeen/reitittimeen, paina Test-painiketta kerran (sen sijaan, että painaisit ja pitäisit sitä 3 sekunnin ajan) lähettääksesi oppimiskoodin.
{% endhint %}
## Muokkaa PIR-kameran toiminta-aluetta
Noudata alla olevia ohjeita muuttaaksesi PIR-kameran aluetta ohjauspaneelissa.
1. Käytä paneelin Muokkaa laitetta -toimintoa muuttaaksesi PIR-kameran alueasetusta.
2. Paina ja pidä Test-painiketta 3 sekunnin ajan PIR-kamerassa lähettääksesi signaalin paneeliin ja vapauta sitten painike, kun LED syttyy.
## Asennus- ja kiinnitystapa
* PIR-kamera voidaan kiinnittää tasaiselle pinnalle tai kulmaan mukana toimitetuilla kiinnitysruuveilla, seinätulpilla ja asennuskiinnikkeellä.
* Mukana toimitetussa asennuskiinnikkeessä on kaksi pinta-asennusreikää ja neljä kulma-asennusreikää, mikä mahdollistaa erilaiset asennustarpeet.
* PIR-kameran kiinnittäminen asennuskiinnikkeellä:
1. Käytä asennuskiinnikettä mallina ja poraa seinään 2 reikää (tasaiselle pinnalle asennettaessa) tai 4 reikää (kulma-asennuksessa).
2. Paina tulpat paikalleen ja ruuvaa asennuskiinnike seinään.
3. Kiinnitä PIR-kamera asennuskiinnikkeeseen ja sitten **työnnä sitä alaspäin**.
{% hint style="info" %}
Huomautus: Varmista, että PIR-kamera on kiinnittynyt kunnolla asennuskiinnikkeeseen, jotta sabotaasikytkin on täysin puristunut.
{% endhint %}
### Pinta-asennus
### Kulma-asennus
4. Kiinnitä vakiinnuttava ruuvi PIR-kameran yläosaan. Vakiinnuttavassa ruuvissa on erehtymätön mekanismi oikeaa asennusta varten.
## Säädettävä kiinnitysteline
{% content-ref url="/pages/0a8cf7835a0332606d16ef80de16df6a81e4631b" %}
[VESTA-482](/vesta-guide/finnish-fi/vesta-482.md)
{% endcontent-ref %}
## Asennussuositukset
**PIR-kamera suositellaan asennettavaksi seuraaviin paikkoihin:**
* 2,3 metrin korkeudelle (mitattuna kameran alareunasta) maanpinnan yläpuolelle parhaan suorituskyvyn saavuttamiseksi.
* Kulmaan laajimman näkymän saamiseksi.
* Sijaintiin, jossa tunkeilija yleensä liikkuisi PIR-kameran näkökentän poikki.
* Pinnalle tai kulmaan, johon eläimet eivät pääse.
* PIR-kameran tunnistusalue on 10 m, kun se on asennettu 2,3 metrin korkeudelle maanpinnasta.
***
**Rajoitukset:**
* Älä altista PIR-kameraa kokonaan suoralle auringonvalolle. Vältä suuria esteitä tunnistusalueella.
* Älä kohdista sitä lämpölähteisiin, kuten tulisiin ja kattiloihin, äläkä asenna pattereiden yläpuolelle.
* Älä koskaan yritä purkaa tai muokata laitetta.
* Asenna PIR-kamera suoraan ylöspäin. Älä kallista sitä.
* Älä asenna liiketunnistinkameraa paikkaan, jossa tuulen liikuttamat esineet, kuten puut ja pyykki, voivat peittää liiketunnistinkameran näkökentän.
* Poista kaikki valoa heijastavat pinnat tunnistusalueelta sekä vesilätäköt.

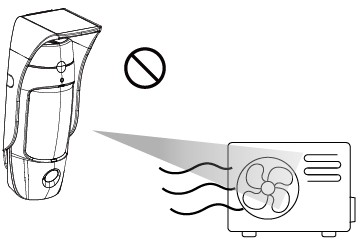

* Vältä suuntaamista ulkoyksikön tulo- tai poistoilman virtauksen suuntaan.
{% hint style="warning" %}
TÄRKEÄ HUOMAUTUS:
* Säädä DIP-kytkimet PIR-kameran asennuspaikan mukaan optimaalisen suorituskyvyn saavuttamiseksi. Jos DIP-kytkimen asetukset eivät vastaa asennusympäristöä, PIR-kameran suorituskyky heikkenee ja voi aiheuttaa joko väärän hälytyksen tai liikkeen havaitsemisen epäonnistumisen.
* PIR-kamera havaitsee liikkuvan kohteen ja taustan väliset erot. Jos kohde on paikallaan (eli ei liiku), PIR-kamera ei pysty havaitsemaan sitä.
* PIR-kameralla on suuntaava ominaisuus, ja se on tehokkain havaita tunkeilija, joka liikkuu tunnistusalueen poikki. Se on vähemmän herkkä havaitsemaan liikettä suoraan kohti PIR-kameraa.
* Parhaan suorituskyvyn saavuttamiseksi muista säätää liiketunnistinkameran asennuskorkeus talon korkeimman lemmikin mukaan. Korkeammat koirat vaativat liiketunnistinkameran asentamista korkeammalle, jotta se olisi lemmikeille sopivampi.
* PIR-kamerassa on noin 1 metrin sokea alue kameran alapuolella, kun se on asennettu 2,3 metrin korkeudelle. Sokea alue kasvaa, jos asennat PIR-kameran korkeammalle kuin 2,3 m, ja pienenee, jos se asennetaan alemmaksi kuin 2,3 m.
* Ellei toisin vaadita, suosittelemme pitämään PIR-kameran asennuskorkeuden 2,3 metrissä optimaalisen suorituskyvyn saavuttamiseksi. Jos muutat asennuskorkeutta, suorita tunnistustesti varmistaaksesi, että PIR-kamera voi havaita tunkeilijan normaalisti valitulla korkeudella.
{% endhint %}
