# VESTA-448

**KPT-35N-BUS**

## **BUS KIINNITETTÄVÄ NÄPPÄIMISTÖ**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLtekZqQn2RPYExUfybWi%2Fimage.png?alt=media&#x26;token=0959b6b0-35da-495d-b5fb-3ff9cc4cd748" alt=""><figcaption></figcaption></figure>

KPT-35N-BUS on kiinteästi liitettävä näppäimistö, jossa on NFC-avainperä, ja jonka avulla voidaan nopeasti hallita järjestelmän ohjauspaneelia PIN-koodilla tai NFC-tageilla. Näppäimistö voi lähettää kiinteitä signaaleja ja vastaanottaa signaaleja ohjauspaneelista johdon pituudesta riippuen, ottaen huomioon johtimen paksuuden ja kaikkien johdettujen laitteiden kokonaisvirrankulutuksen. LCD-näyttö näyttää ohjauspaneelin lähettämän tiedon.

Johtoinen näppäimistö voidaan asentaa joko tasaiselle pinnalle tai seinälle ruuveilla tai sijoittaa työpöydälle mukana toimitetun kiinnikkeen avulla. Siinä on myös karkaisu-/suojauskytkin, joka aktivoituu, jos takakannen avaamiseen yritetään luvatta.

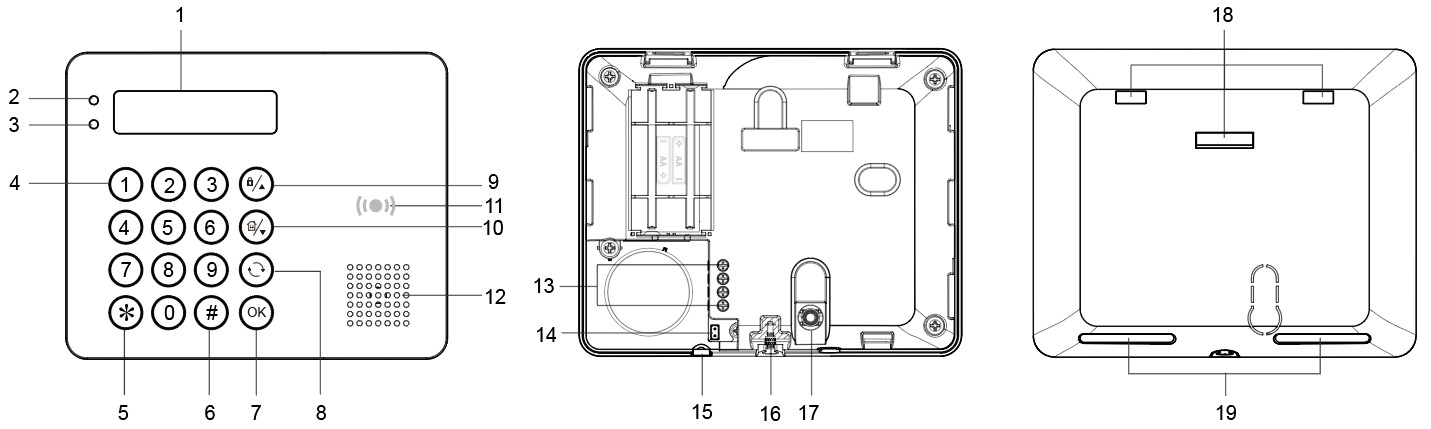

## Osien tunnistus

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcutQMlmWIwEZnA1gSW8p%2F1.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvdTh2sMpiwrEOy37GdNH%2Fimage.png?alt=media&#x26;token=8e7357c4-8693-4d0f-87b4-bb168d6736c0" alt=""><figcaption></figcaption></figure>

1. **Taustavalaistu LCD-näyttö**
2. **Vihreä LED**
   * Vihreä LED on pois päältä valmiustilassa.
   * Vihreä LED syttyy, kun mitä tahansa painiketta painetaan.
3. **Keltainen LED**
   * Keltainen LED vilkkuu kerran 3 sekunnissa, kun häiriötilanne havaitaan, ja sammuu, kun kaikki häiriötilanteet ovat palautuneet. LEDin toimintaa ohjaa ohjauspaneeli.
4. **Taustavalaistut numeronäppäimet**
5. **Taustavalaistu tähti (**＊**) -näppäin**
6. **Taustavalaistu ruutu (**＃**) -näppäin**
7. **Taustavalaistu OK-näppäin**
   * Vahvistamaan näppäillyt tiedot tai valinnan
8. **Taustavalaistu Palauta (**![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkszSeUprHIaurULiQ4Yv%2F6.jpeg?alt=media)) **Näppäin**
   * Tätä näppäintä käytetään numeron poistamiseen, valinnan peruuttamiseen, nykyisen näytön keskeyttämiseen ja palaamiseen edelliselle näytölle jne.
9. **Taustavalaistu Vartiointi/**  <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fv5UKCLSM9qULe6SZq3ky%2Fimage.png?alt=media&#x26;token=28df2c9c-8714-4d88-9af5-78bd17409f0a" alt="" data-size="line"> **Näppäin**
   * Käytä tätä näppäintä siirtääksesi kohdistinta ja vierittääksesi näyttöä ylöspäin.
   * Näppäintä käytetään myös siirtymiseen ”Poissa-vartioitu” -tilaan.
10. **Taustavalaistu Koti-vartiointi/**  ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJcCj0laHOl26rEwJPl68%2Fimage.png?alt=media\&token=5eae320c-87d9-4b62-9d6b-d4d72f3c982e) **Näppäin**
    * Käytä tätä näppäintä siirtääksesi kohdistinta ja vierittääksesi näyttöä alaspäin.
    * Näppäintä käytetään myös siirtymiseen ”Koti-vartioitu” -tilaan.
11. **Taustavalaistu NFC-anturi alue**
12. **Summeri**
13. **BUS-pääte**
    * Kytke neljä napaa (V, G, A, B) BUS-liittimeen ohjauspaneelissa. Sarjaan voidaan liittää enintään neljä KPT-35N-BUS -yksikköä. Katso näppäimistön kaapeloinnin yksityiskohdat ***Näppäimistön johdotus*** seuraavan sivun kohdasta.
14. **Päätteen vastuksen hyppykytkin**
    * Jokaisessa BUS-verkossa ota päätteen vastushyppääjät käyttöön molemmissa päissä (kauimpana olevissa solmuissa) estääksesi signaalin heijastuksen ja varmistaaksesi vakaan kommunikoinnin.
    * Jos näppäimistö on yksi päätepisteistä, aseta sen päätteen vastushyppäin ON-asentoon.

**Hyppääjä Päällä Hyppääjä Pois**

Jos hyppykytkin on ON, tiedonsiirtokyky on parannettu.

&#x20;Jos hyppykytkin on OFF (hyppyliitin on irrotettu tai "parkkeerattu" yhdelle nastalle), tiedonsiirtokyky on normaali.

15. **Johdonhallinnan aukko**

* Esilyönnetty reikä parantaa johdotuksen hallinnan joustavuutta.

16. **Alakiinnitysruuvi x 1**
17. **Manipulaatiokytkin**
18. **Kiinnitystelinereijät x 3**
19. **Irrotettava alue johdotukselle**

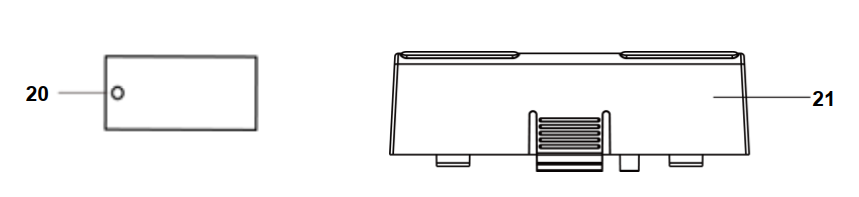

20. **NFC-tagi**
21. **Kiinnike työpöytäasennusta varten** (valinnainen osa, myydään erikseen)

## Ominaisuudet

### Virtalähteen tulo

Kun KPT-35N-BUS on kytketty kiinteästi ohjauspaneeliin, ohjauspaneeli voi tarjota KPT-35N-BUSille noin 13,5 V (tyypillinen) virtalähteen.

### Virran säästöominaisuus

* Kun se on paikallaan, johtoinen näppäimistö on **valmiustilassa** tilassa eikä kuluta virtaa. Se herää, kun mitä tahansa näppäintä painetaan.
* Käyttäjävalikkoon siirryttyäsi, jos ei paineta **Arm** näppäintä eikä **Home Arm** näppäintä, johtoinen näppäimistö palaa automaattisesti **valmiustilassa** tilaan.
* Jos mitään näppäintä ei paineta sen jälkeen, kun LCD-näytölle ilmestyy viesti ”Syötä PIN-koodi”, johtoinen näppäimistö palaa **valmiustilassa** tilaan.
* Komentosyötön päätyttyä johtoinen näppäimistö palaa **valmiustilassa** tilaan.

### Manipulointisuoja

* Johtoinen näppäimistö on suojattu luvattomia takakannen avaamisyrityksiä vastaan karkaisu-/suojauskytkimellä. Kun takakansi avataan, karkaisu-/suojauskytkin laukeaa ja näppäimistö lähettää takakannen avausilmoituksen järjestelmän ohjauspaneelille.
* Kun takakansi on asetettu takaisin paikalleen, johtoinen näppäimistö lähettää takaisinkytkentäilmoituksen ohjauspaneelille.
* Kun näppäimistö asennetaan oikein ja takakansi on ruuvattu seinään, näppäimistön voimakas irrottaminen katkaisee takakannen ontosta osasta ruuvin kohdalta ja aktivoi karkaisu-/suojauskytkimen.

### Valvontasignaali

* Näppäimistö lähettää automaattisesti valvontasignaaleja (Supervision Signals) ohjauspaneelille 75 sekunnin välein.
* Jos ohjauspaneeli ei ole vastaanottanut signaalia näppäimistöltä asetettuun aikaan mennessä, paneeli katsoo näppäimistön vialliseksi ja reagoi paneelin asetusten mukaisesti.

### Varoitus&#x20;

* Johtoineen näppäimistön johdotuksia saa suorittaa vain pätevä teknikko, jolla on asianmukainen tieto ja koulutus sähkökalusteista.
* Ennen asennusta tai huoltotöitä varmista, että virtalähde on katkaistu.

### Näppäimistön johdotus

* Ennen kuin liität näppäimistön järjestelmän bus-väylään, katkaise virta.
* Kytkeäksesi KPT-35N-BUSin ohjauspaneeliin, avaa etukansi löysäämällä kannen kiinnitysruuvi ristipääruuvimeisselillä.
* Löysää KPT-35N-BUSin ”V”-napaa ja ohjauspaneelin ”VDD”-napaa. Yhdistä ”V”-napa ”VDD”-napaan ja kiristä molemmat liitinruuvit.
* Löysää KPT-35N-BUSin ”G”-napaa ja ohjauspaneelin ”GND”-napaa. Yhdistä ”G”-napa ”GND”-napaan ja kiristä molemmat liitinruuvit.
* Löysää KPT-35N-BUSin ”A”-napaa ja ohjauspaneelin ”485A”-napaa. Yhdistä ”A”-napa ”485A”-napaan ja kiristä molemmat liitinruuvit.
* Löysää KPT-35N-BUSin ”B”-napaa ja ohjauspaneelin ”485B”-napaa. Yhdistä ”B”-napa ”485B”-napaan ja kiristä molemmat liitinruuvit.
* Käynnistä ohjauspaneeli ja odota, että ”KPT-35N-BUS” näkyy näppäimistön LCD-näytöllä.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4FsuJ3jOwuLyOJbzmshK%2Fimage.png?alt=media&#x26;token=568bbfbd-bae8-4627-82b4-a6c4e00d3669" alt=""><figcaption></figcaption></figure>

* Näppäimistön liitin voidaan kytkeä kiinteästi ohjauspaneeliin. Sarjaan voidaan liittää enintään neljä KPT-35N-BUS-yksikköä. Suurin kaapelin pituus riippuu johtimen paksuudesta ja kaikkien johdettujen laitteiden kokonaisvirrankulutuksesta; esimerkiksi yhden KPT-35N-BUSin kanssa enintään 3000 ft 22 AWG -kaapelilla; kahdelle KPT-35N-BUSille enintään 1500 ft 22 AWG -kaapelilla; tai kolmelle KPT-35N-BUSille enintään 1000 ft 22 AWG -kaapelilla.

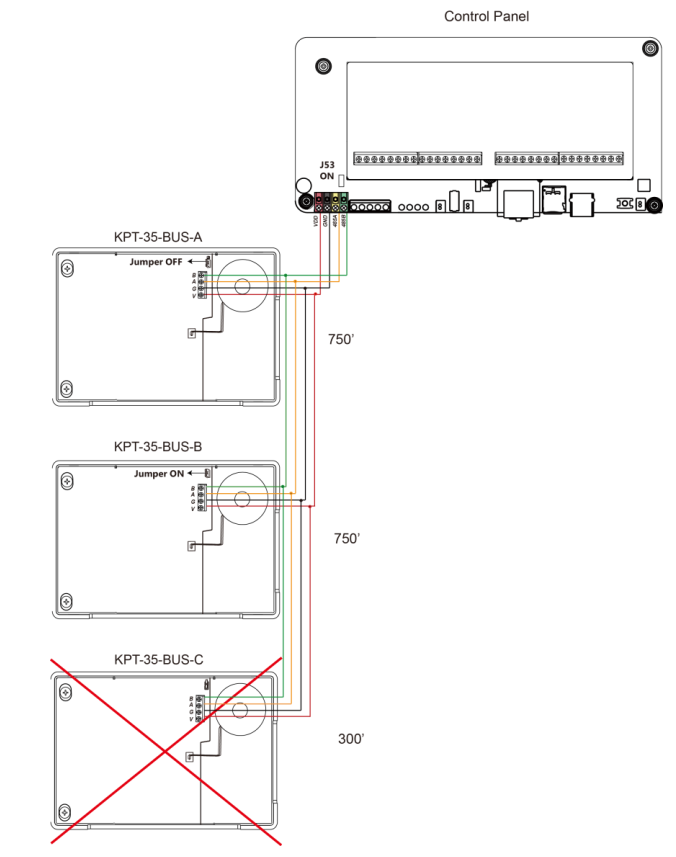

* Alla olevassa kuvassa KPT-35N-BUS-**A** ja KPT-35N-BUS-**B** on kytketty oikein sarjaan, koska kahden näppäimistön kokonaisetäisyys ohjauspaneelista on alle 1500 ft. Kuvatun KPT-35N-BUS-**C** on kuvassa **EI** kytketty oikein, koska se on yli 1000 ft:n päässä ohjauspaneelista.
* Optimaalisen kommunikoinnin varmistamiseksi BUS-verkossa ota päätteen vastushyppääjät käyttöön vain molemmissa päissä (kaksi kauimmaista solmua) estääksesi signaalin heijastusta ja parantaaksesi vakaata yhteydenpitoa. Älä ota hyppääjiä käyttöön välissä olevissa BUS-laitteissa—vain kaksi päätepistettä tulee ottaa käyttöön.
* Alla olevassa esimerkissä ohjauspaneeli ja KPT-35N-BUS-**B** ovat kaksi kauimmaista päätepistettä. Ota ohjauspaneelin J53-hyppäinkytkin käyttöön ja KPT-35N-BUSin päätteen vastushyppäin päälle**B**.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxppo4Jw7NVIyhpCoSQML%2Fimage.png?alt=media&#x26;token=4b6776c8-afa2-44ca-9182-d0a093f25e41" alt=""><figcaption></figcaption></figure>

### Oppiminen

Seuraa alla olevia vaiheita oppiaksesi näppäimistön Hybrid-paneeliin.

**Vaihe 1.** Liitettyäsi näppäimistön Hybrid-paneeliin, käynnistä paneeli, jolloin myös näppäimistö saa virran.

**Vaihe 2.** Näppäimistön LCD-näytöllä valitse alue ja vapaa vyöhyke lisättäväksi paneeliin.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXxKX7Lx8zj6j74fdcy3r%2Fimage.png?alt=media&#x26;token=0155634b-ee19-4d89-973c-6115dc31cb3a" alt=""><figcaption></figcaption></figure>

**Vaihe 3.** Syötä alueen käyttäjän PIN-kood&#x69;**.**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrjQE82gB3byHJfncEMkm%2Fimage.png?alt=media&#x26;token=ab1831ff-bdaa-4bf5-a9e8-71c068355245" alt=""><figcaption></figcaption></figure>

**Vaihe 4.** Syötä asentajan koodi. (Tehdasasetuksena: **7982**)

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0c9VbkCtQ1FG8nraYSd1%2Fimage.png?alt=media&#x26;token=a0f1ea48-d3d6-4f74-afee-e303d4866afa" alt=""><figcaption></figcaption></figure>

**Vaihe 5.** Näppäimistö on lisätty valitulle alueelle ja valittuun vyöhykkeeseen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4Gtlo5bDB4gCJYn236Uv%2Fimage.png?alt=media&#x26;token=ca2970bb-aa5f-4685-91d0-021b470d83f2" alt=""><figcaption></figcaption></figure>

### Käyttäjän PIN-koodin hallinta

Määrittääksesi KPT-35N-BUSin monialuetilan muutokset järjestelmän kanssa, siirry paneelin **PIN-koodi (UUSI)** sivulle hallinnoimaan käyttäjä-PIN-koodeja. Tällä sivulla voit asettaa ja hallita PIN-koodeja useille alueille.

Käyttäjä-PIN-koodin on oltava yksilöllinen, myös eri alueiden välillä. Siksi, kun PIN-koodi on määritetty useille alueille, järjestelmä lisää automaattisesti alueen numeron ensimmäiseksi kahdeksi numeroksi. Hallinnoi käyttäjä-PIN-koodeja **PIN-koodi (UUSI)** sivulla, ja järjestelmä päivittää vastaavasti **PIN-koodi** sivun.

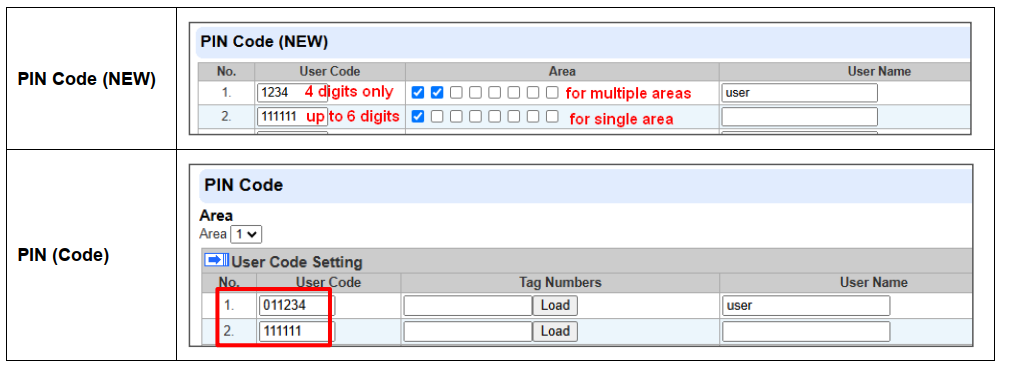

Esimerkiksi, jos määrität <mark style="color:punainen;">**1234**</mark> sekä Alueelle 1 että Alueelle 2 **PIN-koodi (UUSI)** sivulla, järjestelmä päivittää PIN-koodin arvoksi <mark style="color:sininen;">**01**</mark><mark style="color:punainen;">**1234**</mark> Alueelle 1 ja <mark style="color:sininen;">**02**</mark><mark style="color:punainen;">**1234**</mark> Alueelle 2 sivulla **PIN-koodi** sivulla.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4dbjFTe0zaTd30m8S6Zi%2Fimage.png?alt=media&#x26;token=b935ec10-a770-42b5-b25e-e7a9015dc032" alt=""><figcaption></figcaption></figure>

Usealle alueelle määritetty PIN-koodi <mark style="color:sininen;">on rajoitettava</mark> 4-numeroiseksi <mark style="color:sininen;">sivulla, koska järjestelmä lisää automaattisesti alueen numeron ensimmäiseksi kahdeksi numeroksi</mark> PIN (koodi) **PIN-koodi (UUSI)** Toisaalta, yksittäisen alueen PIN-koodi **voidaan** sivulla.

asetaa enintään 6 numeroksi. <mark style="color:sininen;">Näppäimistö voi lähettää NFC-tageja (Near Field Communication) ohjauspaneelille. Voit määrittää PIN-koodin ja käyttäjänimen jokaiselle NFC-tagille paneelin verkkosivun kautta. Näitä tageja voidaan sitten käyttää hälytysjärjestelmän tilan ohjaamiseen näppäimistön kautta. NFC-tagien ja PIN-koodien määrää hallinnoidaan myös ohjauspaneelin verkkosivulla.</mark> Koska kukin tagi voidaan määrittää vain ainutlaatuiselle käyttäjätunnukselle tietylle alueelle, se ei tue tilan muutoksia useiden alueiden yli. <mark style="color:sininen;">A. Lisää tagi:</mark>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrwO9U2fABsSDA7mtxvUm%2Fimage.png?alt=media&#x26;token=9a867cef-feaf-4dbd-97f1-c4c131865987" alt=""><figcaption></figcaption></figure>

### Lisää tunniste/tyhjennä tunniste -menettelyt

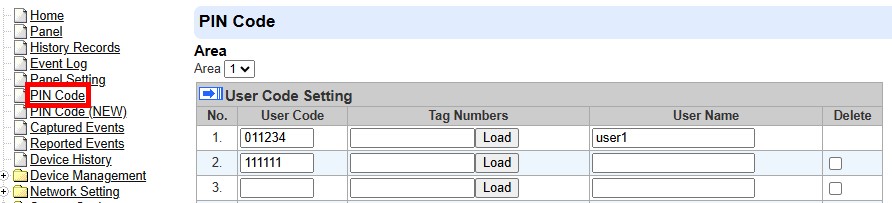

Vaihe 1. Kun olet määrittänyt käyttäjä-PIN-koodit

**PIN-KOODI (UUSI)**&#x20;

***sivulla, siirry***

Kun lisäät uutta tunnistetta, näppäimistön on oltava normaalitoimintatilassa.

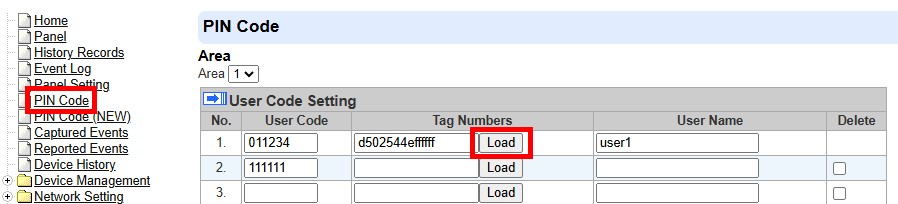

sivulle hallinnoimaan NFC-tageja. **Vaihe 2. Kun KPT-35N-BUS on onnistuneesti opittu paneeliin, paina näppäimistöllä OK-näppäintä. Aseta sitten uusi tagi näppäimistön tagi-anturiin. Näytölle ilmestyy ”Virheellinen PIN-koodi” osoittaen, että tagi on uusi (ei vielä lisätty järjestelmään).** Vaihe 3. Napsauta **PIN-koodi** Lataa

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNdGC7sbupjrSm3rw0xbM%2F19.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

-painiketta PIN-koodi-sivulla alla. Vastaava tagin numero ladataan. Voit syöttää käyttäjänimen ja sitten napsauttaa

Lähetä **tallentaaksesi tagin.** Vaihe 4. Tagi on lisätty. Voit käyttää tagia järjestelmän vartiointiin/koti-vartiointiin/poiston suorittamiseen. **B. Tyhjennä tagi:** Vaihe 1. Siirry ohjauspaneelin verkkosivulla

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTSBMS1Iu1r9VCNsW4cHB%2F20.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

sivulle.&#x20;

***Vaihe 2. Poista manuaalisesti tagin numero ja napsauta***

Johtoinen näppäimistö mahdollistaa käyttäjän tarkistaa kunkin alueen tilan. Kun paneeli on valmiustilassa, paina OK-näppäintä ja kunkin alueen nykyinen tila näkyy LCD-näytöllä. **PIN-koodi** = Poissa vartioitu /

H **B. Tyhjennä tagi:**.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fl9ZKVLxzu3aPrt9RqeMG%2Fimage.png?alt=media&#x26;token=142bd8bb-ce4b-4610-86f0-e55e425ae156" alt=""><figcaption></figcaption></figure>

Vaihe 3. Tunniste on poistettu.

### Järjestelmän tilan tarkastus

* \= Koti vartioitu /
* On kolme eri tilaa: **A** D **= Järjestelmä poissa käytöstä.** Kysymysmerkki “ **” näytetään, jos alueen tilaa ei voida tunnistaa.** Käyttäjä voi muuttaa järjestelmän tilan yhdelle alueelle käyttämällä alueelle yksilöllistä PIN-koodia tai NFC-tagia näppäimistöllä. Muuttaakseen järjestelmän tilaa useilla alueilla käyttäjä voi käyttää jaettua PIN-koodia, joka on määritetty näille alueille.
* Yhden alueen tilan vaihto:**?**&#x50;aina ”＊”-näppäintä ja syötä sitten kyseisen alueen PIN-koodi (4–6 numeroa) tai käytä NFC-tagia.
* Esimerkki:

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8ZSd0x1lrB4oeaueyxtc%2Fimage.png?alt=media&#x26;token=52c8a00e-f679-4927-8769-0184fc0891a2" alt=""><figcaption></figcaption></figure></div>

### Järjestelmän tilan muutos

alueen tilaksi.

**Usean alueen tilan vaihto:**

1. On kaksi tapaa muuttaa useiden alueiden tilaa jaetulla käyttäjäkoodilla.

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGTZW6opnisXc4jHxgou6%2Fimage.png?alt=media&#x26;token=49de1ba9-0e42-4333-852b-0b696c407b8f" alt=""><figcaption></figcaption></figure></div>

2. Paina toistimen **Arm/Home Arm/OK** näppäintä siirtyäksesi **Poissa valmiustilaan/Koti valmiustilaan/Järjestelmä pois päältä** Menetelmä 1

**Syötä**

seurattuna 4-numeroisella käyttäjäkoodilla, joka on jaettu useiden alueiden kesken. (Jaettu käyttäjäkoodi ei sisällä alueen numeroa).

#### asetukseksi kaikille alueille, joihin käyttäjäkoodi soveltuu.

1. Menetelmä 2 **00** Syötä 4-numeroinen käyttäjäkoodi, joka on jaettu useiden alueiden kesken, ja paina sitten

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGW1ErGl5CSYbKqdT0ivo%2Fimage.png?alt=media&#x26;token=2c528f1e-8cd1-4ed0-86ec-aef46c39e3be" alt=""><figcaption></figcaption></figure></div>

2. Paina toistimen **Arm/Home Arm/OK** näppäintä siirtyäksesi **Poissa valmiustilaan/Koti valmiustilaan/Järjestelmä pois päältä** painiketta. (Jaettu käyttäjäkoodi ei sisällä alueen numeroa.)

#### Valitse haluttu tila painamalla

1. näppäimiä vierittääksesi näyttöä. **OK** Käytä “＊”-näppäintä valitaksesi alueet ja paina sitten

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGRNWjXgaCi1QCvveA3iv%2Fimage.png?alt=media&#x26;token=c1c6927a-660f-4620-8ede-c9b247554cc2" alt=""><figcaption></figcaption></figure></div>

2. näppäintä vahvistaaksesi valinnan. **Arm/Home Arm/OK** näppäin.

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJxxpscawVyK6agV1qqfh%2Fimage.png?alt=media&#x26;token=380493d2-b8ad-4b80-a936-0dd2fee426ac" alt=""><figcaption></figcaption></figure></div>

3. Käytä <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXODrhFOaoNExtwnaG9N3%2Fimage.png?alt=media&#x26;token=c0e1cc38-d3db-45fd-9e55-55d883d2ff6d" alt="" data-size="line">  ja  ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJcCj0laHOl26rEwJPl68%2Fimage.png?alt=media\&token=5eae320c-87d9-4b62-9d6b-d4d72f3c982e)  Valitut alueet vaihtavat haluttuun tilaan vastaavasti.&#x20;

, ja sitten paina OK), jolloin käyttäjät voivat muuttaa tilaa painamalla Vartiointi- tai Koti-vartiointi -näppäintä ilman PIN-koodin syöttöä. Järjestelmän poiskytkemiseksi käyttäjien on silti syötettävä PIN-koodi. **OK** Syötettyäsi

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFFIWlZ9DJ8FZK8gPgxkH%2Fimage.png?alt=media&#x26;token=8db1ed11-2a6b-45eb-b381-6cfa5c296d3a" alt=""><figcaption></figcaption></figure></div>

4. kun järjestelmä on poiskytketty, käyttäjät voivat valita

* **Pikakäytön Arm-toiminto:** Käyttäjät voivat siirtyä Asetus-valikkoon aktivoidakseen Pikakäytön Arm-toiminnon (valitse **Asetus > Pikakäyttö Arm > Ota käyttöön**ja painaa OK muuttaakseen järjestelmän tilaa.
* Kun järjestelmä vaihtuu ”Poissa vartioitu” -tilaan, LCD-näytölle tulee teksti ”Alue nro Poissa vartioitu” ja pitkä piippaus vahvistaa onnistuneen toimenpiteen. **Käyttäjävalikko** Kun järjestelmä vaihtuu ”Koti vartioitu” -tilaan, LCD-näytölle tulee teksti ”Alue nro Koti vartioitu” ja kolme piippausta vahvistaa onnistuneen toimenpiteen. **Away Arm** tai **Home Arm**Kun järjestelmä vaihtuu ”Järjestelmä poiskytketty” -tilaan, LCD-näytölle tulee teksti ”Alue nro Järjestelmä poiskytketty” ja kaksi piippausta vahvistaa onnistuneen toimenpiteen.

### Tilamuutoksen tulos

* **Poissa valmiustila:** Kun järjestelmätila muutetaan poiskytkettyyn tilaan, LCD näyttää ”Alue nro Hälytysmuisti” ja keltainen LED vilkkuu kerran 3 sekunnissa sekä kuuluu 5 piippausta, jos ennen on lauennut hälytys. Käyttäjät voivat manuaalisesti siirtyä Käyttäjävalikkoon nähdäksensä hälytysmuistin (katso Käyttäjävalikko-kappale alla lisätietoja).
* **Koti valmiustila:** Kun Sisään/Poistu-viiveajastin on otettu käyttöön ohjauspaneelissa ja Sisään/Poistu-ääni on otettu käyttöön johtoisessa näppäimistössä, näppäimistö laskee aikaa yhdessä järjestelmän kanssa, kun viiveajastin alkaa. LCD-näytölle ilmestyy teksti "Lasketaan aikaa Alue nro." 10 sekunnin ajaksi. Vihreä LED syttyy myös 10 sekunniksi ja kuuluu 1 piippaus joka sekunti. 10 sekunnin jälkeen LCD-näyttö ja vihreä LED sammuvat, mutta varoituspiippaukset jatkuvat järjestelmän laskennan mukana.
* **Järjestelmä pois päältä:** Kun järjestelmä vartioituu häiriön kanssa, LCD-näytölle tulee teksti ”Häiriön näyttö” ja kuuluu 3 piippausta osoittaen vartiointivirheen. Näyttääksesi häiriötapahtumia, valitse ”Häiriön näyttö” ja paina OK vahvistaaksesi valinnan.
* Kun väärä salasana lähetetään, LCD-näytölle tulee teksti ”Virheellinen PIN-koodi” ja kuuluu 4 piippausta osoittaen väärän salasanan syöttämisen.
* **Poistumis-/Sisäänmeno-viive:** Kun tilanmuutospyyntö on lähetetty, jos ohjauspaneelista ei vastaanoteta signaalia, näppäimistö palaa valmiustilaan.
* **Toimintahäiriö:** "Operation Error" näytetään LCD:llä ja kuuluu 2 piippausta, mikä ilmaisee epäonnistuneen toiminnon; esimerkiksi kun lähetät tilanmuutospyynnön kohdasta **Away Arm** ja **Home Arm** tilaan.
* **Vian näyttö:** Jos viiden väärän PIN-koodin yrityksen määrä ylittää 10 minuutissa, johtoinen näppäimistö lukittuu automaattisesti 5 minuutiksi. Tämän ajan kuluessa mikään toiminto ei ole kelvollinen. Lukitusajan umpeuduttua näppäimistö antaa yhden pitkän piippauksen.
* **Virheellinen PIN-koodi:** Kun alueen järjestelmä, jossa KPT-35N-BUS sijaitsee, on jo

{% hint style="warning" %}
Huom:

* poiskytketty-tilassa,
* paina mitä tahansa näppäintä herättääksesi näppäimistön ja pidä sitten ”＊” painettuna 2 sekunnin ajan päästäksesi Käyttäjävalikkoon.
  {% endhint %}

### Käyttäjävalikko

* Näppäimistö kommunikoi järjestelmän kanssa hakeakseen tietoja ennen Käyttäjävalikkoon siirtymistä. Seuraavat vaihtoehdot näkyvät LCD-näytöllä valittaviksi. **käytä nuolinäppäimiä valitaksesi ja paina** näppäintä vahvistaaksesi valinnan. Jos laite on käyttämättömänä 20 sekuntia, näppäimistö poistuu Käyttäjävalikosta automaattisesti.
* Valitse ”Poissa vartiointi” ja paina OK-näppäintä muuttaaksesi järjestelmän tilan ”Poissa vartioitu”.
* Käytä <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8dtQ4YjSbsT87PP7x9qS%2Fimage.png?alt=media&#x26;token=14e91242-5e3e-4548-9f08-dee5891d7aa5" alt="" data-size="line"> ja <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRwLoYhAOZjIAap48XN9b%2Fimage.png?alt=media&#x26;token=69db8ede-81ed-45f9-8e2b-02f7e4f43d8a" alt="" data-size="line"> Valitse ”Koti vartiointi” ja paina OK-näppäintä muuttaaksesi järjestelmän tilan ”Koti vartioitu”. **OK** Tämä vaihtoehto tulee saataville hälytyksen lauetessa. Käyttäjävalikko avautuu automaattisesti Hälytysmuisti-vaihtoehtoon. Paina

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZLQLpg3OaaAIrm4UXwa7%2Fimage.png?alt=media&#x26;token=a3279e4d-b9e6-4b17-abd2-cfb80dd72b30" alt=""><figcaption></figcaption></figure></div>

* **Poissa valmiustila:** vahvistaaksesi valinnan, ja käytä sitten ylös- ja alas-näppäimiä tarkastellaksesi hälytysmuistia.
* **Koti valmiustila:** Tämä vaihtoehto tulee saataville, kun järjestelmässä on häiriötapahtuma. Näyttääksesi häiriötapahtumat, valitse ”Häiriön näyttö” ja paina OK vahvistaaksesi valinnan. Käytä ylös- ja alas-näppäimiä häiriötapahtumien katseluun ja paina -näppäintä palataksesi Käyttäjävalikkoon.
* **Hälytysmuisti:** Keltainen LED vilkkuu kerran 3 sekunnissa, kun mikä tahansa häiriötilanne havaitaan, ja sammuu, kun kaikki häiriötilanteet on korjattu. **OK** Jos yrität vartioida järjestelmää, kun häiriötapahtuma on olemassa, vartiointi estetään ja LCD siirtyy Häiriön näyttö -tilaan. Jos haluat pakottaa vartioinnin, suorita vartiointitoiminto uudelleen 30 sekunnin kuluessa. Järjestelmä sivuuttaa häiriötapahtuman ja siirtyy valitsemaasi vartiointitilaan.
* **Vian näyttö:** : Valitse ”Lokit” ja paina OK nähdäksesi järjestelmän lokin. Käytä ylös- ja alas-näppäimiä tapahtumien selaamiseen ja paina -näppäintä palataksesi Käyttäjävalikkoon.

{% hint style="warning" %}
Huom:

* Ohitus:

* Tämä toiminto on saatavilla näppäimistön kanssa samalla alueella oleville laitteille. LCD-näytölle ilmestyy teksti "Syötä M. koodi" (oletus M. koodi:
  {% endhint %}

* **Lokit**). Kun laite on ohitettu, paneeli sivuuttaa kaikki valitun laitteen/valittujen laitteiden signaalit eikä reagoi niiden laukaisuun.

* **Syötä oletus asentajan koodi “** ” päästäksesi asetusvalikkoon. Käytä ylös- ja alas-näppäimiä valitaksesi asetukset ja paina -näppäintä palataksesi Käyttäjävalikkoon. **1111**Tämä toiminto on tarkoitettu näppäimistön piippausasetusten määrittämiseen.

* **Asetus:** Sisään/Poistu -piippaus**7982**Hälytyspiippaus,

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvF86OfUp1p4O1qPbD3df%2Fimage.png?alt=media&#x26;token=4ea58801-6cda-4438-bfa8-b433bb7c2fa0" alt=""><figcaption></figcaption></figure></div>

* **Piippauksen hallinta:** Oven kello **on oletuksena pois käytöstä. Voit ottaa ne käyttöön valitsemalla ”Ota käyttöön” ja painamalla “OK” vahvistaaksesi asetuksen.**, **Kaksoisnäppäintoiminnot hälytyksille:** ja **Kaksoisnäppäintoiminnot ovat oletuksena pois käytöstä. Ottaaksesi jonkin toiminnon käyttöön, valitse ”Ota käyttöön” ja paina sitten ”OK”.** Kun hälytys lauetaan, LCD-näytölle tulee teksti ”Hälytys! Hälytys!”.
* **Pikavartiointi:** Pikavartiointitoiminto voidaan ottaa käyttöön valitsemalla ”Ota käyttöön” ja painamalla ”OK”. Tämä sallii käyttäjien muuttaa tilaa painamalla Vartiointi- tai Koti-vartiointi -näppäintä ilman PIN-koodin syöttöä.

Paniikkihälytys: Paina "1 + 3" laukaistaksesi paniikkihälytyksen.

Palohälytys: Paina "4 + 6" laukaistaksesi palohälytyksen.

Lääkintähälytys: Paina "7 + 9" laukaistaksesi lääkintähälytyksen.

Kieli:

* **Valitse ”Kieli” ja paina OK siirtyäksesi kielivalikkoon. Käytä ylös- ja alas-näppäimiä valitaksesi näytön kielen ja paina -näppäintä palataksesi Käyttäjävalikkoon.** Kun johtoinen näppäimistö on
* **Jos ohjauspaneeli on Poissa vartioitu -tilassa, et voi aktivoida Koti vartioitu -tilaa johtoisella näppäimistöllä. Jos yrität tehdä niin, näppäimistö antaa kaksi piippausta ilmoittaen, että ohjauspaneeli on Poissa vartioitu -tilassa.** Kun mikä tahansa häiriötilanne havaitaan, keltainen LED vilkkuu kerran 3 sekunnissa. Keltaisen LEDin toiminnan määrää ohjauspaneeli.

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuQB5T5M86B7xySYbR79B%2Fimage.png?alt=media&#x26;token=5dbfc402-2828-4395-afaf-86827d49cc05" alt=""><figcaption></figcaption></figure></div>

### Vikatilanteet

*Jos viiden väärän PIN-koodin yrityksen määrä ylittää 10 minuutissa, johtoinen näppäimistö lukittuu automaattisesti 5 minuutiksi. Tämän ajan kuluessa mikään toiminto ei ole kelvollinen. Lukitusajan umpeuduttua näppäimistö antaa yhden pitkän piippauksen. **NORMAALI TOIMINTATILA,***

* ”toimintoa käytetään paikallistamaan tietty johtoinen laite koko johdotetussa järjestelmässä. Tämä toiminto auttaa erottamaan laitteet toisistaan, erityisesti suurissa asennuksissa, joissa on lukuisia johdotettuja laitteita.
* Paikallistaaksesi KPT-35N-BUSin johdotetussa järjestelmässä:
* Paneelin verkkosivulla napsauta ”Tunnista” laiteluettelosta näppäimistön rivin jälkeen.

### Tunnistus

Toiminto "**Tunnista**Jos KPT-35N-BUS vastaanottaa signaalin paneelista, verkkosivu näyttää onnistumisviestin ja näppäimistön valkoinen taustavalo vilkkuu 10 kertaa osoittaen sijoituspaikan käyttäjälle.

Jos verkkosivulla näkyy aikakatkaisuviesti, se tarkoittaa, että näppäimistö ei vastaanota signaalia paneelista.

**Vaihe 1.** Tarkista, onko KPT-35N-BUS kytketty oikein paneeliin sallitun johdotusetäisyyden sisällä

**Vaihe 2.** Johtoisennäppäimistön kiinnittäminen

{% hint style="warning" %}
Huom:

* Kiinnittääksesi näppäimistön:
* Poista etukansi irrottamalla alaosan kiinnitysruuvi.
  {% endhint %}

### Ruuvaa takakansi seinään.

**Kiinnitä etukansi takaisin takakanteen kohdistamalla ensin etu- ja takakansien yläreunat ja sitten ala-reunat.**

1. Kiristä alaosan kiinnitysruuvi. Asennus on nyt valmis.
2. Käytä takakannen neljää kiinnitysreikää sapluunana ja merkitse reiän paikat sopivimmalle paikalle.
3. Aseta seinätulpat.
4. Tighten the bottom fixing screw. The installation is now complete.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYpCxgICSu8oNKVla8plh%2Fimage.png?alt=media&#x26;token=37ac7d78-82b4-45b9-9a3c-2357aa68f0e4" alt=""><figcaption></figcaption></figure>

5. Tighten the bottom fixing screw. The installation is now complete.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE6dIHRDIqfdmvMJ3BQXc%2Fimage.png?alt=media&#x26;token=4d720301-792e-4440-bb65-1bcf5fb31be4" alt=""><figcaption></figcaption></figure>

6. Tighten the bottom fixing screw. The installation is now complete.
