# VESTA-423

VST-897-IL-SF1-2W (litium)

## PIR-liikkeentunnistuskamera

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW3zhxDi7aJ2lkHdShr1S%2Fimage.png?alt=media&#x26;token=0ac36f9a-eb7f-49e7-a86e-af3aeb403c3b" alt=""><figcaption></figcaption></figure>

### Johdanto

VST-897 on passiivinen infrapuna- (PIR) liikkeentunnistuskamera. Se pystyy lähettämään langattomia signaaleja ja tallennettuja kuvia (kuvanlaatu jopa 1280 x 720 pikseliä) ohjauspaneelille liikkeen havaitsemisen yhteydessä.

PIR-kamera on suunniteltu tarjoamaan tyypillinen tunnistusalue 12 metriin asti kun se asennetaan 2,3–2,5 metrin korkeudelle maasta. Kun lemmikkieläinten häikäisemättömyys (Pet Immunity) on käytössä, liikkeentunnistuskamera ei tunnista lemmikkejä, joiden paino on enintään 25 kg, kun se on asennettuna 2,3–2,5 metrin korkeudelle maasta.

VST-897 on suunniteltu kahdella peittämisen tunnistimella. Anti-masking-ominaisuus mahdollistaa yritysten havaita laitteen sokaiseminen asettamalla esineitä sen näköalueelle tai peittämällä tai maalaamalla laitteen.

PIR-kameran etäkonfigurointi on tuettu. Hyppykytkimiä säätämisen lisäksi käyttäjät voivat myös ottaa käyttöön/poistaa käytöstä eläinimmuniteettitoiminnon ja säätää PIR-kameran herkkyyttä ohjauspaneelin verkkosivun tai Home Portal -palvelimen kautta.

PIR-kamera koostuu kahdesta osasta: suojuksesta ja pohjasta. Suojus sisältää kaikki elektroniikat ja optiikat ja pohja tarjoaa kiinnitysmahdollisuuden. Pohjassa on heikennetyt kohdat (knockoutit) tasopintakiinnitystä varten, ja kulmakehys sekä pinta-asennus ovat mahdollisia mukana toimitettavalla kiinnikkeellä.

**VST-897-sarja sisältää seuraavat mallit**:

<table data-header-hidden><thead><tr><th></th><th align="center" valign="middle"></th><th align="center"></th><th align="center"></th></tr></thead><tbody><tr><td><strong>Malli</strong></td><td align="center" valign="middle"><strong>Salama-LED</strong></td><td align="center"><strong>Infrapuna-LED</strong></td><td align="center"><strong>Anti-masking</strong></td></tr><tr><td><em><strong>VST-897</strong></em></td><td align="center" valign="middle">●</td><td align="center"></td><td align="center">●</td></tr><tr><td><em><strong>VST-897-IL</strong></em></td><td align="center" valign="middle"></td><td align="center">●</td><td align="center">●</td></tr><tr><td><em><strong>VST-897L</strong></em></td><td align="center" valign="middle">●</td><td align="center"></td><td align="center"></td></tr><tr><td><em><strong>VST-897L-IL</strong></em></td><td align="center" valign="middle"></td><td align="center">●</td><td align="center"></td></tr></tbody></table>

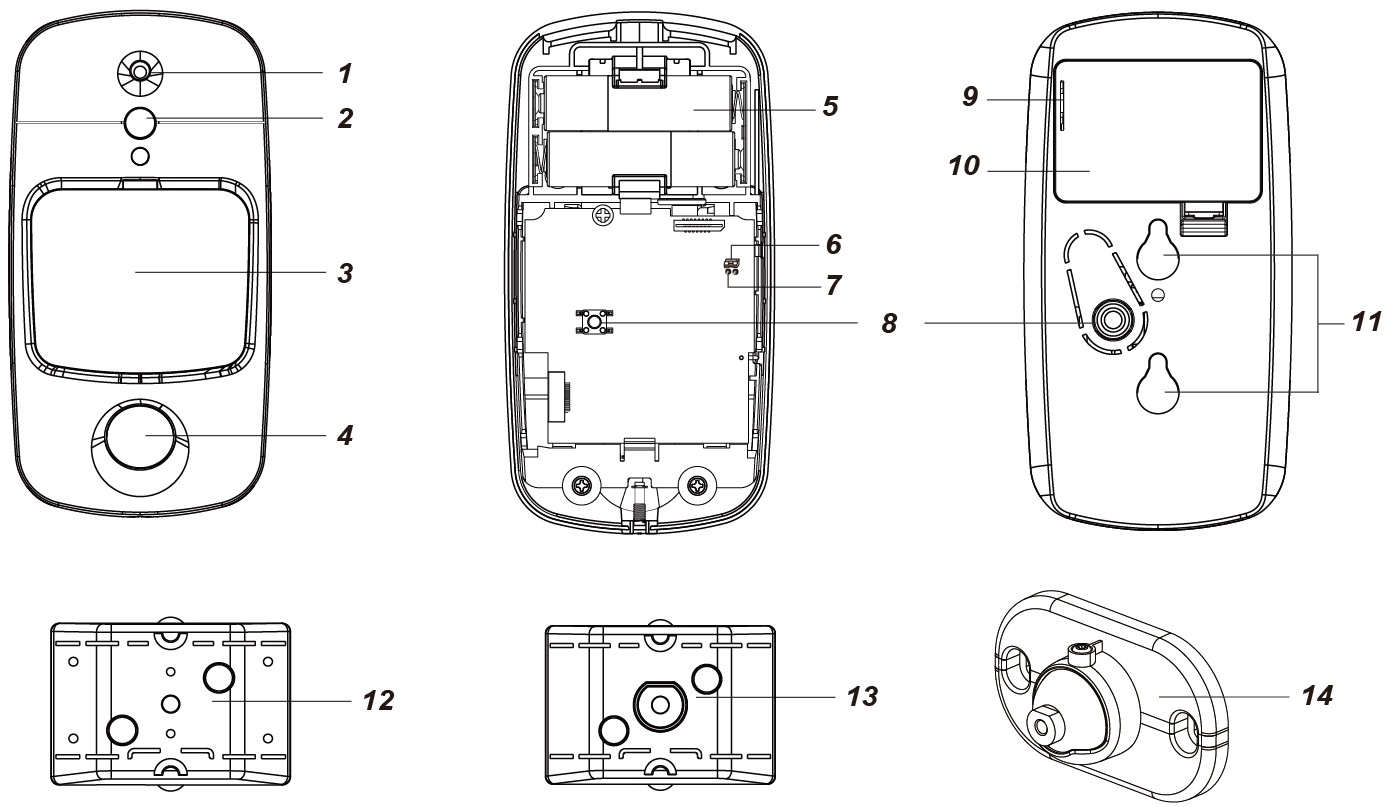

## Osien tunnistus

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEDgqh2SUYY96XogSVOJu%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Salama-LED / Infrapuna-LED**

Salama-LED tai infrapuna-LED tarjoaa riittävästi valoa kuvan ottamista varten hämärissä olosuhteissa.

2. **Punainen LED / Toimintonappi**

&#x20;      **Punainen LED:** (Katso yksityiskohdat alla olevasta ***LED-ilmaisin*** lisätietoja alla)

&#x20;**Toimintopainikkeen käyttö:**

* Paina ja pidä nappia painettuna 3 sekuntia lähettääksesi oppimiskoodin; vapauta kun punainen LED syttyy.
* Paina painiketta kerran päästäksesi testitilaan 3 minuutiksi.
* Paina nappia kerran lähettääksesi oppimiskoodin toistimeen/reitittimeen.

3. **IR-anturi**
4. **PIR-kameran objektiivi**
5. **Paristokotelo**

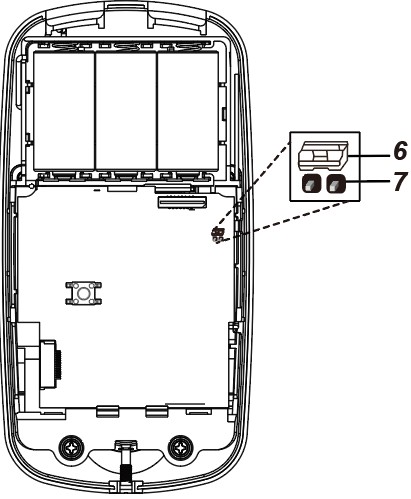

6. **Lemmikkisieto käytössä/pois -hyppykytkin (JP3)**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0N11aFshWrKpB8tZ1kzf%2F1.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Hyppykytkin päällä** Hyppyliitin on asetettu yhdistäen kaksi nastaa.

**Hyppykytkin pois päältä** Hyppyliitin on poistettu tai “**parkissa**” yhdellä nastalla.

Kun asetettu ON-asentoon, lemmikkisieto on pois käytöstä (tehdasasetuksena).

Kun asetettu OFF-asentoon, lemmikkisieto on käytössä.

7. **Herkkyyden lisäys hyppykytkin (JP4)**

&#x20;      Kun asetettu ON, PIR:n havaitsemisherkkyys on korkea.

&#x20;      Kun asetettu OFF-asentoon, PIR:n tunnistusherkkyys on normaali taso (tehdasasetuksena).

8. **Manipulaatiokytkin**
9. **Pariston eriste**
10. **Paristokotelon kansi**
11. **Koukkureiät**
12. **Kiinnityslevy A**
13. **Kiinnityslevy B (kääntyvää pidikettä varten)**
14. **Kääntyvä pidike (valinnainen, myydään erikseen)**

## Ominaisuudet

### LED-ilmaisin

Normaalissa toimintatilassa punainen LED ei pala paitsi seuraavissa tilanteissa:

* Kun PIR-kamerassa on vähäinen paristo, aina kun se lähettää havaitun liikkeen, punainen LED vilkkuu 2 sekuntia.
* Kun suojus avataan ja häirintäkytkin laukeaa, punainen LED vilkkuu 2 sekuntia osoittaakseen että se lähettää ”Tamper”-signaalin.
* Kun häirintätila jatkuu, aina kun se lähettää havaitun liikkeen, punainen LED vilkkuu 2 sekuntia.
* Kun PIR-kamera siirtyy testitilaan, punainen LED vilkkuu 1 sekuntia. Testitilassa punainen LED vilkkuu myös 2 sekuntia aina kun liikettä havaitaan.
* Kun PIR-kamera on 30 sekunnin lämpiämisajalla, punainen LED vilkkuu hitaasti.
* Kun PIR-kamera lähettää tallennettuja kuvia vikatilanteissa (alhainen paristo, häirintäkytkin aktivoituna), punainen LED vilkkuu jatkuvasti.

LED ei vilku, jos PIR-kameran häirintä ja paristot ovat normaalit eikä se ole testitilassa,

Jos LED vilkkuu merkkinä signaalin lähetyksestä, se vilkkuu kahdesti nopeasti vastaanotettuaan vahvistuksen paneelilta.

### Kuvanotto

Kun hälytysjärjestelmä on tilassa valmiina, PIR-kamera ottaa liikkeen havaitsemisesta 1, 3 tai 6 hälytyskuvaa resoluutiolla 1280 x 720 pikseliä, tai hälytyskuvia resoluutiolla 640 x 360 tai 320 x 184 pikseliä (ohjelmoitavissa ohjauspaneelista). Voit myös pyytää PIR-kameraa ottamaan kuvan manuaalisesti ohjauspaneelin kautta. Tallennetut kuvat siirretään ohjauspaneelille käyttäjän tarkasteltavaksi.

{% hint style="warning" %}
Huom:

&#x20;Jos PIR-kamera on asennettu paikkaan, jossa kameran näkökenttä on monimutkainen ympäristö voimakkaine valoineen tai runsaine väreineen, otettujen kuvien tiedostokoko voi olla suuri, mikä saattaa johtaa kuvien katkeamiseen niiden siirron aikana ohjauspaneeliin.
{% endhint %}

### Lämmitysjakso

Kun PIR-kamera kytketään päälle, se lämmittelee 30 sekuntia. 30 sekunnin lämpiämisjakson aikana PIR-kamera ei aktivoidu.

### Lepotoiminto

PIR-kamerissa on ”**lepoaika**” noin 1 minuutin verran virran säästämiseksi. Liikkeen havaitsemisen jälkeen PIR-kamera ei lähetä uudelleen 1 minuutin kuluessa.

Jatkuva liike PIR-kameran edessä ei siis kuluta paristoja loppuun.

### Paristo

PIR-kamera käyttää virtalähteenään kolmea 3V CR123-litium-paristoa sarjakytkettynä.

PIR-kamera sisältää alhaisen pariston tunnistuksen. Kun pariston jännite on alhainen, PIR-kamera lähettää alhaisen pariston signaalin ohjauspaneelille. Jos liikettä havaitaan alhaisen pariston tilassa, punainen LED vilkkuu 2 sekuntia.

Paristoja vaihtaessa paina häirintäkytkintä tai toimintonappia kahdesti vanhojen paristojen poistamisen jälkeen tyhjentääksesi jäljellä olevan varauksen ennen uusien asettamista.

### Manipulointisuoja

PIR-kamera on suojattu häirintäkytkimellä, joka puristuu kun kamera on kunnolla asennettu. Kun PIR-kamera poistetaan kiinnityspinnaltaan tai sen suojus avataan, häirintäkytkin aktivoituu ja PIR-kamera lähettää häirinnän avaussignaalin järjestelmän ohjauspaneelille ilmoittaakseen käyttäjälle tilanteesta. Jos liikettä havaitaan häirintäkytkimen ollessa auki, punainen LED vilkkuu 2 sekuntia.

### Valvonta

PIR-kamera suorittaa säännöllisesti itse-testin lähettämällä valvontasignaalin kerran 15–18 minuutin välein.

### Testitila

* Testitila mahdollistaa PIR-kameran tunnistusalueen tarkistamisen (ei kuva-aluetta).
* Paina toimintonappia kerran siirtyäksesi testitilaan 3 minuutiksi; punainen LED vilkkuu 1 sekunnin.
* Testitilan aikana lepoaika on poistettu käytöstä. Voit laukaista PIR-kameran tarkistaaksesi IR-tunnistusalueen. Joka kerta kun PIR-kamera laukeaa, punainen LED vilkkuu 2 sekuntia.

### Oppiminen

* Kytke PIR-kamera päälle poistamalla pariston eriste.
* Aseta ohjauspaneeli oppimistilaan; katso ohjauspaneelin käsikirjasta lisätiedot.
* Paina ja pidä toimintonappia painettuna 3 sekuntia, vapauta nappi kun punainen LED syttyy. (Oppiaksesi akun avulla toimivaan paneeliin, paina ja pidä toimintonappia 3 sekuntia ja paina sitten toimintonappia uudelleen yhden sekunnin ajaksi.)
* Punainen LED palaa 25 sekuntia oppimistilassa; lisää PIR-kamera ohjauspaneeliin tänä aikana (viimeistele oppiminen ohjauspaneelin ohjeiden mukaisesti). Jos PIR lisätään onnistuneesti ohjauspaneeliin, punainen LED vilkkuu 6 kertaa osoittaen onnistumisen. Jos PIR:tä ei lisätä 25 sekunnin kuluessa, toista oppimisprosessi.

{% hint style="warning" %}
Huom:

* Jos PIR-kamera on jo olemassa jossain ohjauspaneelijärjestelmässä, sinun täytyy ensin poistaa PIR-kamera kyseisestä ohjauspaneelista ennen kuin voit oppia sen toiseen ohjauspaneeliin.
* Kun opettavat PIR-kameran toistimeen/reitittimeen, paina toimintonappia kerran (ei pidä painaa 3 sekuntia) lähettääksesi oppimiskoodin
  {% endhint %}

### Kävelytesti

* Kun PIR-kamera on opastettu, aseta ohjauspaneeli “**Kävelytesti**”-tilaan, pidä PIR-kamera halutussa paikassa ja paina toimintonappia varmistaaksesi, että tämä sijainti on ohjauspaneelin signaalialueella; katso ohjauspaneelin ohjeet Walk Testin suorittamiseksi.
* Kun olet tyytyväinen siihen, että PIR-kamera toimii valitussa paikassa, voit jatkaa kiinnitystä.

### Muokkaa PIR-kameran toimintaa-aluetta

1. Käytä paneelin verkkosivun “Muokkaa laitetta” -toimintoa muuttaaksesi alueasetusta.
2. Laitteelle, joka kommunikoi suoraan paneelin kanssa, asetus tulee voimaan klikattuasi OK.

Laitteelle, joka käyttää toistinta, paina toimintonappia lähettääksesi oppimiskoodin alueasetuksen muuttamisen jälkeen.

### Lemmikkisieto-ominaisuus

PIR-kamera tukee lemmikkien häikäisemättömyysominaisuutta eikä se tunnista lemmikkejä, joiden paino on enintään 25 kg väärhälytysten minimoimiseksi.

Lemmikkien häikäisemättömyysominaisuus voidaan ottaa käyttöön/poistaa käytöstä asettamalla hyppykytkimen (JP3) asento. Kun hyppykytkin (JP3) on ON-asennossa, lemmikkien häikäisemättömyys on pois käytöstä (tehdasasetuksena). Kun JP3 on OFF-asennossa, lemmikkien häikäisemättömyys on käytössä. Lemmikkien häikäisemättömyysasetusta voidaan myös säätää etäyhteyden kautta kuten kuvattu ***Etäasetus*** kohdasta alla.

### Herkkyyden lisäystoiminto

Voit käyttää herkkyyden lisäyshyppyä lisätäksesi PIR:n tunnistusherkkyyttä. Tunnistusherkkyyden lisäämiseksi aseta hyppykytkin (JP4) ON-asentoon. Normaaliherkkyyden säilyttämiseksi aseta JP4 OFF-asentoon (tehdasasetuksena). Herkkyyden lisäystoimintoa voidaan myös säätää etänä kuten kuvattu ***Etäasetus*** osiosta.

### Etäasetus

* PIR-kamera tukee eläinimmuniteetin ja herkkyyden etäasetusta.
* Kun PIR-kamera kytketään päälle, sen lemmikkien häikäisemättömyys ja herkkyys määräytyvät JP3- ja

JP4-asetusten mukaan. Käyttäjät voivat joko säätää hyppyasetuksia tai muuttaa lemmikkien häikäisemättömyys- ja herkkyysasetuksia etänä ohjauspaneelista. Etäasetus korvaa hyppyasetukset.

**Ohjauspaneelin verkkosivu**:

1. Paneelin paikallisella verkkosivulla siirry Laite muokkaus -sivulle klikkaamalla IR-kohteen “Muokkaa”.
2. Paina Testi-painiketta kerran, jolloin Näkyy Anturin asetukset -osio. Syötä halutun asetuksen arvo ja klikkaa OK vahvistaaksesi. Katso alla olevaa taulukkoa konfigurointitiedoista. Esimerkiksi, jos haluat ottaa lemmikkien häikäisemättömyyden käyttöön ja asettaa herkkyystason “normaaliksi”, voit syöttää 03.

| **IR-määritys** | **Lemmikkisieto** | **Herkkyys** |
| --------------- | ----------------- | ------------ |
| 00              | Ei                | Korkea       |
| 01              | Ei                | Normaali     |
| 02              | Kyllä             | Korkea       |
| 03              | Kyllä             | Normaali     |

3. Paina toimintonappia kerran PIR-kamerassa lähettääksesi signaalin ohjauspaneelille; uudet asetukset otetaan käyttöön välittömästi. Jos nappia ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-laukaisu-signaalin lähetyksessä.

**Home Portal -palvelin:**

1. Home Portal -palvelimella siirry Laiteasetukset-sivulle, klikkaa VST-897-laiteriviä ja valitse “Etäkonfigurointi”.
2. Valitse pudotusvalikoista haluttu asetus lemmikkien häikäisemättömyydelle (Ota käyttöön/Poista käytöstä), herkkyydelle (Korkea/Normaali) ja lepotilalle (Normaali/Optimoitu) ja klikkaa “Lähetä” vahvistaaksesi asetuksen.
3. Paina toimintonappia kerran PIR-kamerassa lähettääksesi signaalin ohjauspaneelille; uudet asetukset otetaan käyttöön välittömästi. Jos nappia ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-laukaisu-signaalin lähetyksessä.

### Peittämisen havaitseminen

* PIR-kamera on varustettu peittämisen tunnistimilla havaitsemaan kaikki peittämisyritykset (estämiset) tunkeilijan toimesta joka minuutti.
* Kun peittämistapahtuma havaitaan ja peittämisehto jatkuu 3 minuuttia, PIR-kamera lähettää peittämishälytyssignaalin ohjauspaneelille ilmoittaakseen käyttäjälle peittämistilanteesta.
* Kun peittäminen/estin poistuu kolmen minuutin ajaksi, PIR-kamera lähettää palautussignaalin paneelille.

## Asennus

### Asennusohjeet

* PIR-kamera on suunniteltu asennettavaksi joko tasaiselle pinnalle tai kulmaan.
* Pohjassa on heikennetyt kohdat, joissa muovi on ohuempaa, pinta-asennusta varten. Kiinnityslevyä voidaan käyttää myös kulmakehitykseen sekä pinta-asennukseen.
* Väärien peittämishälytysten estämiseksi varmista, että laitteella on **vähintään 20 senttimetrin rako** laitteen yläpuolella kattoon ja laitteen alapuolella mihin tahansa esineeseen.
* Tunnistusalue on enintään 12 metriä, kun se asennetaan 2,3–2,5 metrin korkeudelle maasta.
* Kun lemmikkien häikäisemättömyys on käytössä, se ei tunnista lemmikkejä, joiden paino on enintään 25 kg, kun se on asennettu 2,3–2,5 metrin korkeudelle maasta. Tarvittaessa voit säätää PIR-kameran korkeutta lemmikkisi koon mukaan optimaalisen lemmikkisuojaustuloksen saavuttamiseksi. Korkeampi asennuspaikka tarjoaa laajemman lemmikkisuoja-alueen, mutta lisää myös kameran alapuolisen sokean pisteen.
* Kun PIR-kamera on asennettu kääntyvällä kiinnikkeellä, sillä ei ole tavallista tunnistusaluetta (kuten alla olevassa kaaviossa) eikä tyypillistä lemmikkisuoja-aluetta.

**Suositellaan asentamaan PIR-kamera seuraaviin paikkoihin:**

* Vältä paikkoja, joissa lemmikit voivat päästä tunnistusalueelle kiipeämällä huonekaluihin, portaisiin tai muihin esineisiin.
* Sijoita paikkaan, jossa tunkeilija normaalisti liikkuisi kameran näköalueen poikki.  Parhaan suorituskyvyn saavuttamiseksi asenna 2,3–2,5 metrin korkeudelle maasta.
* Kulmaan asennettuna, jotta saadaan laajin näkymä.
* Sijoita paikkaan, jossa sen näköalaa ei estä esimerkiksi verhot, koristeet jne.
* **Rajoitukset**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLUIdK9dI7Ni7bc8rTDXR%2Fimage.png?alt=media&#x26;token=305c828e-a2dc-4dc5-afe9-c068961bf7d1" alt=""><figcaption></figcaption></figure>

* **Pidä RSSI-signaalin vahvuus aina vakaalla tasolla “4”.**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRkRtdJVbcFFekib69Qe7%2Fimage.png?alt=media&#x26;token=e484a671-1e4e-474a-96c7-4d889933d875" alt=""><figcaption></figcaption></figure>

### PIR-kameran asentaminen

{% hint style="danger" %}
*TÄRKEÄ HUOMAUTUS:*

*Väärien peittämishälytysten estämiseksi varmista, että laitteella on **vähintään 20 senttimetrin rako** laitteen yläpuolella kattoon ja laitteen alapuolella mihin tahansa esineeseen.*
{% endhint %}

* &#x20;PIR-kamera on suunniteltu asennettavaksi joko tasaiselle pinnalle tai kulmaan.
* Pohjassa on 3 heikennettyä kohtaa, joissa muovi on ohuempaa ja jotka voidaan puhkaista ruuvausta varten pintaan.
* Mukana toimitettu kiinnityslevy sisältää kaksi keskimmäistä ruuvireikää laitteen kiinnittämistä varten tasaiselle pinnalle ja neljä sivuruuvireikää laitteen kiinnittämiseksi kulmaan.

{% hint style="warning" %}
Huom:

Käyttäjät voivat helposti vaihtaa paristot irrottamalla PIR-kameran kiinnityslevystä, kun se on asennettu kiinnityslevyn avulla.
{% endhint %}

**Pinta-asennus ilman kiinnityslevyä**

1. Irrota kansi löysäämällä alaosan kiinnitysruuvi ristipääruuvimeisselillä.
2. Puhkaise 3 heikennettyä kohtaa pohjan sisältä.
3. Käytä kolmea reikää mallina ja poraa reiät asennettavalle pinnalle.
4. Aseta seinätulpat, ja ruuvaa sitten pohja seinätulppiin.
5. Aseta suojuksen yläosa ensin pohjaan ja sulje sitten alaosa.
6. Kiristä alaosan kiinnitysruuvi huolellisesti suojuksen pitämiseksi paikallaan.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F4uBPXS2wq7DYNvfnsTge%2Fimage.png?alt=media&#x26;token=e84afb60-1f81-43d0-84f1-d7cf89456ac8" alt=""><figcaption></figcaption></figure>

**Pinta-/kulma-asennus kiinnityslevyllä A**

* Kiinnityslevy A sisältää kaksi keskimmäistä ruuvireikää laitteen kiinnittämistä varten tasaiselle pinnalle ja neljä sivuruuvireikää laitteen kiinnittämiseksi kulmaan.
* Asentaaksesi PIR-kameran kiinnityslevyllä A:
  1. Pinta-asennusta varten käytä levyn kahta keskimmäistä ruuvireikää mallina ja poraa reiät asennuspintaan. Kulma-asennusta varten käytä levyn neljää sivuruuvireikää mallina rei’ittämiseen.
  2. Aseta mukana toimitetut seinätulpat.
  3. Ruuvaa kiinnityslevy seinätulppiin siten, että kaksi koukkua osoittavat pois seinästä.
  4. Koukkauta PIR-kamera kiinnityslevyyn ja työnnä se alaspäin lukitaksesi laite tiukasti paikalleen.

{% hint style="warning" %}
Huom:

Varmista, että PIR-kamera on kunnolla koukutettu kiinnityslevyyn niin, että häirintäkytkin on täysin puristuksessa.
{% endhint %}

**Pinta-asennus**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIG3XvNrfra4cM2neXKyP%2Fimage.png?alt=media&#x26;token=4437e05f-11d4-4f1f-9384-5bb37c0068de" alt=""><figcaption></figcaption></figure>

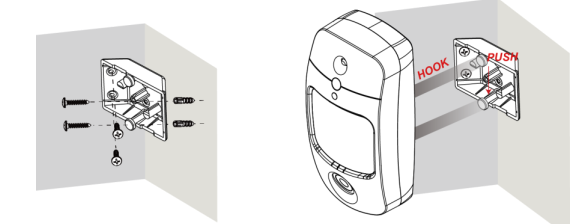

**Kulma-asennus**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdcWZDu6sNWKc2AniKVuo%2Fimage.png?alt=media&#x26;token=90790c09-a7bd-47bb-8e56-fe01a5dc95cb" alt=""><figcaption></figcaption></figure>

* **(Valinnainen) Vakautusruuvi kiinnityslevylle A**

Yksi ylimääräinen ruuvi toimitetaan pohjan vakauttamiseksi kiinnityslevylle A.

Vakautusruuvin käyttämiseksi sinun täytyy irrottaa suojus pohjasta.

Kiinnityslevyn ruuvaamisen, pohjan koukuttamisen kiinnityslevyyn ja työnnön jälkeen kiinnitä vakautusruuvi keskimmäiseen ruuvireikään. Aseta suojus takaisin ja kiristä alaosan kiinnitysruuvi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbEqiooZ7LtgKepyGelet%2Fimage.png?alt=media&#x26;token=86d53d3b-02bb-43d9-953f-5e9862a9447b" alt=""><figcaption></figcaption></figure>

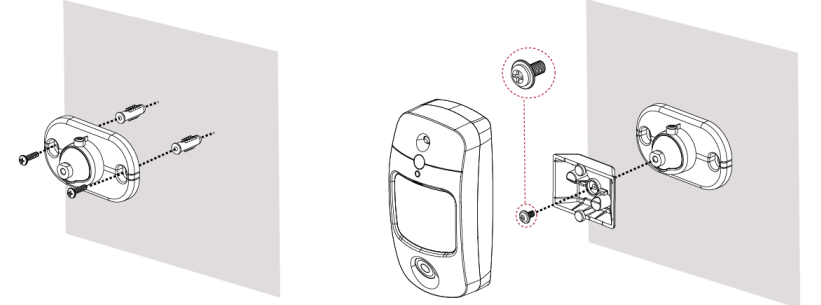

**Pinta-asennus kiinnityslevyllä B ja kääntyvällä pidikkeellä:**

* Kääntyvä pidike ja kiinnityslevy B tarjoavat käyttäjäystävällisen asennusvaihtoehdon, mikä mahdollistaa PIR-kameran helpon asentamisen ja kiertämisen halutun katselukulman saavuttamiseksi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwcniNqQ02fvW6qhGQyAA%2Fimage.png?alt=media&#x26;token=e859a827-5bc2-4930-b1fe-79d948c78346" alt=""><figcaption></figcaption></figure>

* Asentaaksesi PIR-kameran kiinnityslevyllä B ja kääntyvällä pidikkeellä:

1. Ruuvaa kääntyvä pidike seinään.
2. Kiinnitä kiinnityslevy B kääntyvän pidikkeen pallonivelään siten, että kiinnityslevyn B kaksi koukkua osoittavat pois seinästä.
3. Koukauta VST-897 kiinnityslevy B:hen ja työnnä se alaspäin.
4. Kierrä palloniveltä saavuttaaksesi halutun PIR-kameran suuntauksen. Lukitse asento kiristämällä kulman säätöruuvia tiukasti.

*Pallonivelen säätämiseksi, **löysää osittain** kulman säätöruuvia, jotta kierto on sujuvaa.*

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMnoEwUR0cLLnlK3008cc%2Fimage.png?alt=media&#x26;token=0cffdd1f-9de3-4af8-8c08-68b2aa6ebf6b" alt=""><figcaption></figcaption></figure>
