# VESTA-409

IR-32SL-ADC2

## PIR-liiketunnistin

<figure><img src="/files/b4473dc387f49a0f099e4cb7f1d7fe46892f648a" alt=""><figcaption></figcaption></figure>

## Johdanto

PIR havaitsee infrapunasignaalin liikkeiden tunnistamiseksi sille määritellyllä alueella ja lähettää ohjauspaneelille signaalin hälytyksen aktivoimiseksi, jos tunkeutuja ylittää sen havaintolinjan.

PIR on suunniteltu tarjoamaan tyypillinen 12 metrin havaintoalue, kun se asennetaan 2,5 metrin korkeudelle maanpinnasta. PIR-tunnistin tukee myös lemmikkieläinsuojausta eikä havaitse enintään 25 kg painavia lemmikkejä väärien hälytysten vähentämiseksi.

PIR koostuu kaksiosaisesta rakenteesta, joka sisältää kannen ja alustan. Kansi sisältää kaikki elektroniikka- ja optiikkakomponentit, ja alusta toimii kiinnitysalustana.

## Osien tunnistus

![            Etunäkymä                                                          Sisäinen näkymä                                                             Takakanäkymä](/files/d4165ffb8a8b3c98f3a0c3881559e832981e1d6b)

1. Testipainike / LED-ilmaisin

* Testipainiketta käytetään radiosuorituskyvyn testaamiseen ja opetustoimintoa varten.
* LED-ilmaisinta käytetään järjestelmän tilan ilmoittamiseen.&#x20;

2. IR-tunnistin
3. Paristolokero
4. Pohjan kiinnitysruuvi
5. Peukalointikytkin
6. Lemmikkisuojaustoiminnon käyttöön/poistoon kytkettävä hyppykytkin (JP3)

<figure><img src="/files/a88e181bcb904f9ae6fc70d5ebb85f0977dad75b" alt="" width="375"><figcaption></figcaption></figure>

| Hyppykytkin päällä                                                                  | Hyppykytkin pois päältä                                                               |
| ----------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------- |
| Hyppylenkki on asennettu,                                                           | Hyppylenkki on poistettu tai kaksi nastaa on yhdistetty. "Parkissa" yhdessä nastassa. |
| Kun asetus on ON, lemmikkisuojaus on poissa käytöstä.                               | Kun asetus on ON, lemmikkisuojaus on poissa käytöstä.                                 |
| <img src="/files/dc571cc4de700f727e344075e8860dfc135897ff" alt="" data-size="line"> | <img src="/files/eae85f3b3d4e1c48c7e434adf8105cdeff49c717" alt="" data-size="line">   |

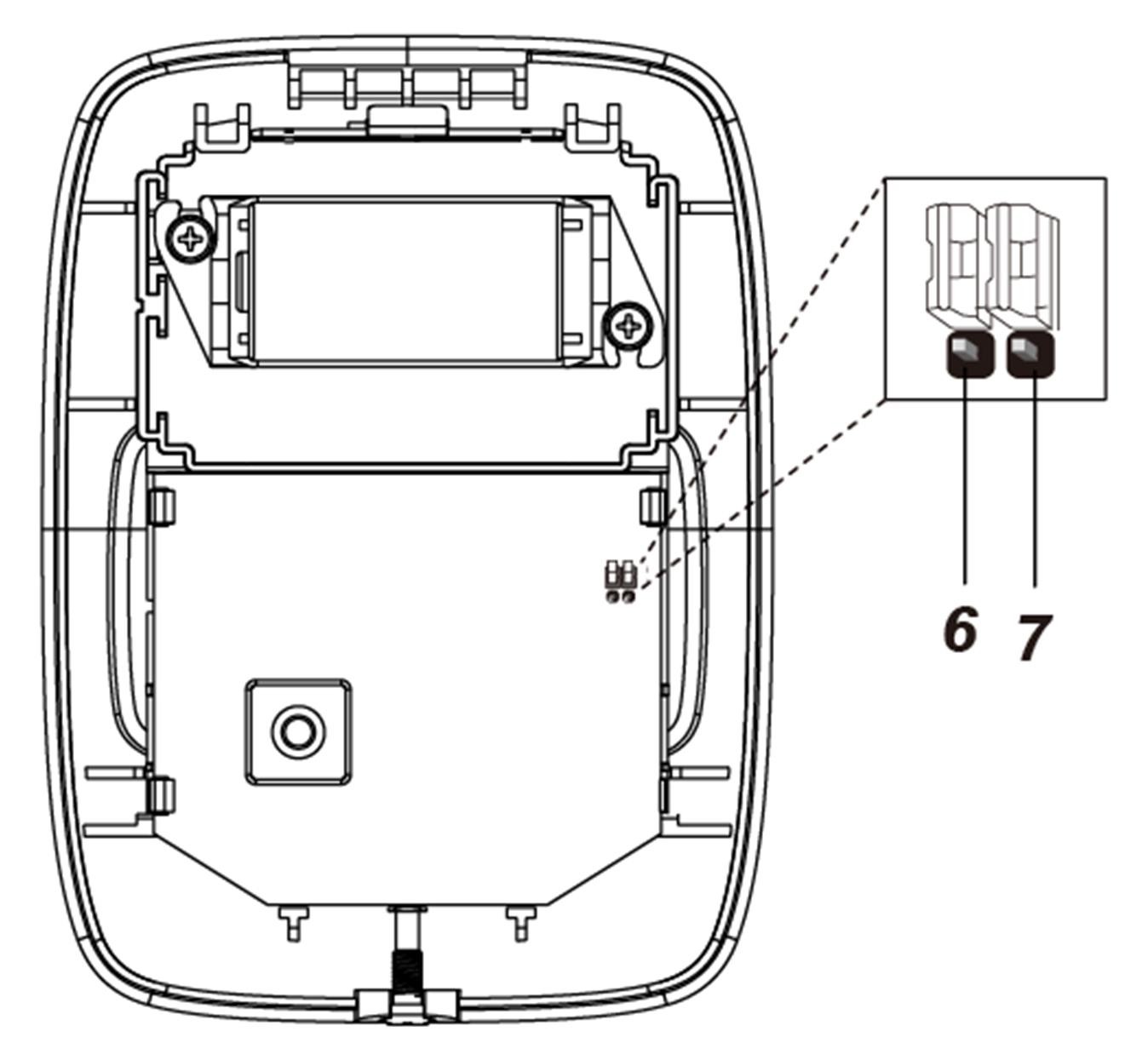

7. Herkkyyden lisäyksen hyppykytkin (JP4)

* Kun asetus on ON, PIR:n havaitsimen herkkyys on korkea.
* Kun asetus on OFF, PIR:n havaitsimen herkkyys on normaali (tehdasoletus).

8. Pariston eristysrei'itys

## Ominaisuudet

### LED-ilmaisin

Normaalissa toimintatilassa LED-ilmaisin syttyy seuraavissa tilanteissa:

* Kun liikettä havaitaan alhaisen paristojännitteen aikana  Kun kansi avataan ja peukalointikytkin laukeaa.
* Kun liikettä havaitaan, jos peukalointitila jatkuu.
* Kun liikettä havaitaan testitilassa
* Kun testipainiketta painetaan peukalointitilassa tai jos PIR:n paristo on vähissä.

LED ei vilku, jos PIR:n peukalointi ja paristo ovat normaalit eikä PIR ole testitilassa.

### Paristo

IR-32SL-ADC2 käyttää virtalähteenään yhtä CR123 3 V litiumparistoa.

PIR:ssa on alhaisen pariston tunnistus. Jos alhainen paristojännite havaitaan, alhaisen pariston signaali lähetetään ohjauspaneelille tavallisten signaalilähetysten yhteydessä, jotta ohjauspaneeli voi näyttää tilan sen mukaisesti.

Jokaisessa asennuksessa paristo toimitetaan tehdasasennetulla pariston eristeellä ennen lähetystä.

{% hint style="info" %}
Huom: Kun vaihdat pariston, poista vanha paristo ja paina peukalointikytkintä kahdesti, jotta laite purkautuu täysin ennen uuden pariston asentamista.
{% endhint %}

### Peukalointisuojaus

PIR on suojattu peukalointikytkimellä, joka on painettuna, kun PIR on asennettu oikein. Kun PIR poistetaan asennuspinnasta tai kiinnityskannakkeesta tai sen kansi avataan, peukalointikytkin aktivoituu ja PIR lähettää järjestelmän ohjauspaneelille peukaloinnin avautumissignaalin käyttäjän huomion kiinnittämiseksi tilaan. Jos liikettä havaitaan peukalointikytkimen ollessa auki, LED syttyy.

### Valvontatoiminto

Kun PIR on normaalissa toimintatilassa, se suorittaa itsetestin säännöllisesti lähettämällä valvontasignaalin kerran 15–18 minuutissa.

Jos ohjauspaneeli ei saa tietystä PIR:stä lähetettyjä valvontasignaaleja ennalta määritellyn ajan kuluessa, muodostetaan häiriöilmoitus "Out-Of-Order".

### Testitila

PIR voidaan asettaa testitilaan painamalla testipainiketta. Testitilassa se poistaa lepotimerin käytöstä ja aktivoi LED-ilmaisimen syttymään aina, kun liikettä havaitaan. Joka kerta, kun testipainiketta painetaan, PIR lähettää testisignaalin ohjauspaneelille radioetäisyyden testaamista varten ja siirtyy testitilaan 3 minuutiksi. Testitila päättyy 3 minuutin kuluttua.

### Lepotimeri

PIR:llä on noin 1 minuutin "lepoaika" virransäästöä varten. Kun havaittu liike on lähetetty, PIR ei lähetä uudelleen 1 minuuttiin; kaikki lisäliike tämän lepoajan aikana pidentää lepoaikaa vielä yhdellä minuutilla. Näin PIR:n edessä tapahtuva jatkuva liike ei kuluta paristoa tarpeettomasti.

### Lemmikkisuojaustoiminto

PIR-tunnistin tukee lemmikkisuojausominaisuutta eikä havaitse enintään 25 kg painavia lemmikkejä väärien hälytysten vähentämiseksi.

Lemmikkisuojaustoiminto voidaan ottaa käyttöön/poistaa käytöstä asettamalla hyppykytkimen (JP3) asento. Kun hyppykytkin (JP3) on asennossa ON, lemmikkisuojaus on poissa käytöstä. Kun hyppykytkin (JP3) on asennossa OFF, lemmikkisuojaus on käytössä (tehdasoletus).

### Herkkyyden lisäystoiminto

Voit käyttää herkkyyden lisäystoimintoa PIR:n havaitsimen herkkyyden kasvattamiseen. Havaitsimen herkkyyden lisäämiseksi aseta hyppykytkin (JP4) asentoon ON. Normaalin havaitsimen herkkyyden säilyttämiseksi aseta hyppykytkin (JP4) asentoon OFF (tehdasoletus).

### Aloitus

* Vedä pariston eriste ulos aktivoidaksesi pariston.
* LED-ilmaisin vilkkuu 30 sekunnin ajan. (PIR lämpenee). Lämpenemisjakson aikana PIR ei ole aktiivinen. Lämpenemisjakson jälkeen LED sammuu ja PIR on valmis käyttöön.
* Aseta ohjauspaneeli oppimistilaan (katso lisätiedot ohjauspaneelin käyttöoppaasta).
* Paina testipainiketta.
* Viittaa ohjauspaneelin käyttöoppaaseen oppimisprosessin viimeistelemiseksi.
* Kun PIR on opetettu järjestelmään, aseta ohjauspaneeli "Walk Test" -tilaan; pidä PIR halutussa paikassa ja paina testipainiketta varmistaaksesi, onko tämä paikka ohjauspaneelin signaalialueella (katso ohjauspaneelin käyttöoppaasta lisätietoja Walk Testin suorittamisesta).
* Kun olet varma, että PIR toimii valitussa paikassa, voit jatkaa asennukseen.

## Asennus

### Asennusohje

* PIR on suunniteltu asennettavaksi joko tasaiselle pinnalle tai nurkkaan.

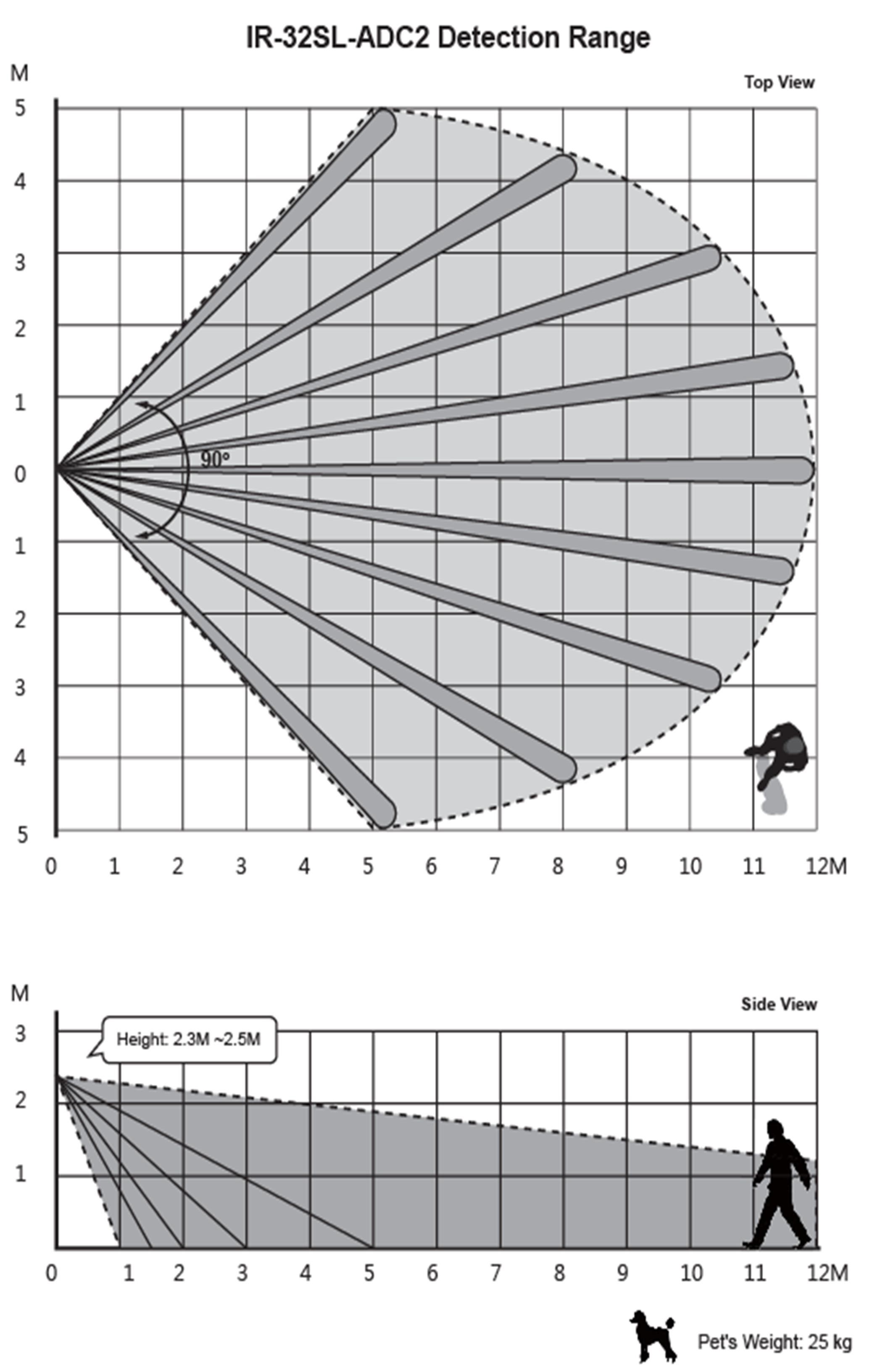

* Havaintoalue on enintään 12 metriä, jos PIR on asennettu 2,3–2,5 metrin korkeudelle maanpinnasta.&#x20;
* Kun lemmikkisuojaus on käytössä, PIR ei havaitse enintään 25 kg painavia lemmikkejä, kun se on asennettu 2,3–2,5 metrin korkeudelle maanpinnasta. Tarvittaessa voit säätää PIR:n korkeutta lemmikkisi koon mukaan optimaalisen lemmikkisuojaustehon saavuttamiseksi. Korkeampi asennuspaikka antaa suuremman lemmikkisuojatun alueen, mutta lisää PIR:n alapuolista kuollutta kulmaa. 
* Kun PIR on asennettu kääntötelineeseen, sillä ei ole tavallista havaintoaluetta (kuten kuvassa) eikä tyypillistä lemmikkisuojausaluetta.
* Kun asennuspaikka on valittu, paina testipainiketta siirtyäksesi testitilaan. Kävele suojatun alueen ympäri ja huomioi, milloin LED syttyy, ja tarkista, onko havaintopeitto riittävä.
* Kun havaintopeitto on riittävä, asenna PIR alla olevan kiinnitystavan mukaisesti.

<img src="/files/2318bb356d914977d1fc5d90fd1cda38908422d6" alt="" width="375">

## Kiinnitystapa

* PIR on suunniteltu asennettavaksi joko tasaiselle pinnalle tai nurkkaan.&#x20;
* Pohjassa on kaksi murtokohtaa, joissa muovi on ohuempi ja jotka voidaan rikkoa asennusta varten.
* Kulma-asennusta varten toimitetaan kolmiomainen kannake, joka lisää takapeukalointisuojauksen. Kannakkeessa on myös neljä murtokohtaa kulmaan asennusta varten
* Pinta-asennusta varten toimitetaan valinnainen kääntöteline, jonka avulla käyttäjät voivat säätää havaintoaluetta. Kääntötelineen avulla IR-32SL-ADC2 voidaan kääntää 80 astetta vaakasuunnassa ja 70 astetta pystysuunnassa optimaalisen peiton saavuttamiseksi.

<figure><img src="/files/6e942d7cbc6b3d17ec9a2040df07d0a766cf5f30" alt=""><figcaption></figcaption></figure>

### Kulma-asennus kolmiomaisella kannakkeella

PIR-kamera voidaan asentaa kulmaan mukana toimitetun kolmiomaisen kannakkeen avulla.

1. Riko kolmiomaisen kannakkeen neljä murtokohtaa.
2. Käytä reikiä mallina ja poraa reiät asennettavaan kulmapintaan.
3. Aseta seinätulpat, jos PIR kiinnitetään rappaukseen tai tiileen.
4. Ruuvaa kolmiomainen kannake seinätulppiin siten, että kaksi ylöspäin osoittavaa tappia ovat ylhäällä ja sinuun päin.&#x20;
5. 5\) Kiinnitä PIR kolmiomaisen kannakkeen koukkuihin.

<figure><img src="/files/88ffec724ce3570db4ac3b759f0dadd16a5861d3" alt=""><figcaption><p>Kulma-asennus</p></figcaption></figure>

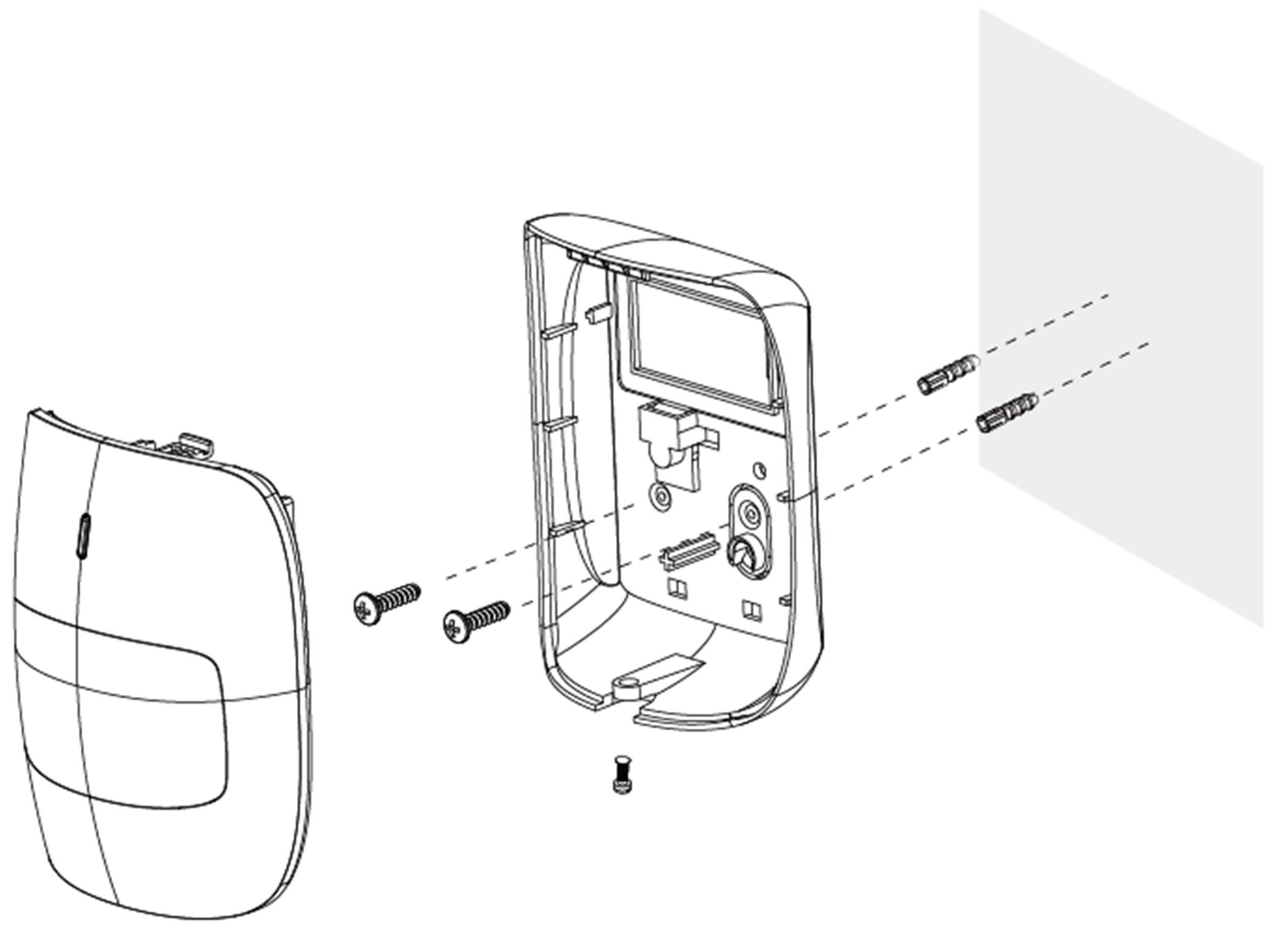

### Pinta-asennus

* PIR voidaan myös asentaa suoraan tasaiselle pinnalle mukana toimitetuilla kiinnitysruuveilla ja seinätulpilla.
* Pohjassa on kaksi murtokohtaa, joissa muovi on ohuempi ja jotka voidaan rikkoa asennusta varten. Vaiheet pinta-asennukseen kahden murtokohdan kautta on kuvattu ja näytetty alla olevassa kuvassa.

1. Irrota pohjan kiinnitysruuvi ja irrota kansi ja alusta.
2. Riko kaksi murtokohtaa alustan sisäpuolelta.
3. Käytä reikiä mallina ja poraa reiät asennettavaan pintaan.
4. Aseta seinätulpat, jos PIR kiinnitetään rappaukseen tai tiileen.
5. Ruuvaa alusta seinätulppiin.
6. Ruuvaa kansi takaisin alustaan.

<img src="/files/39a791ea7dcab11ec8beb44ce0a581c6280b78af" alt="Pinta-asennus" width="375">

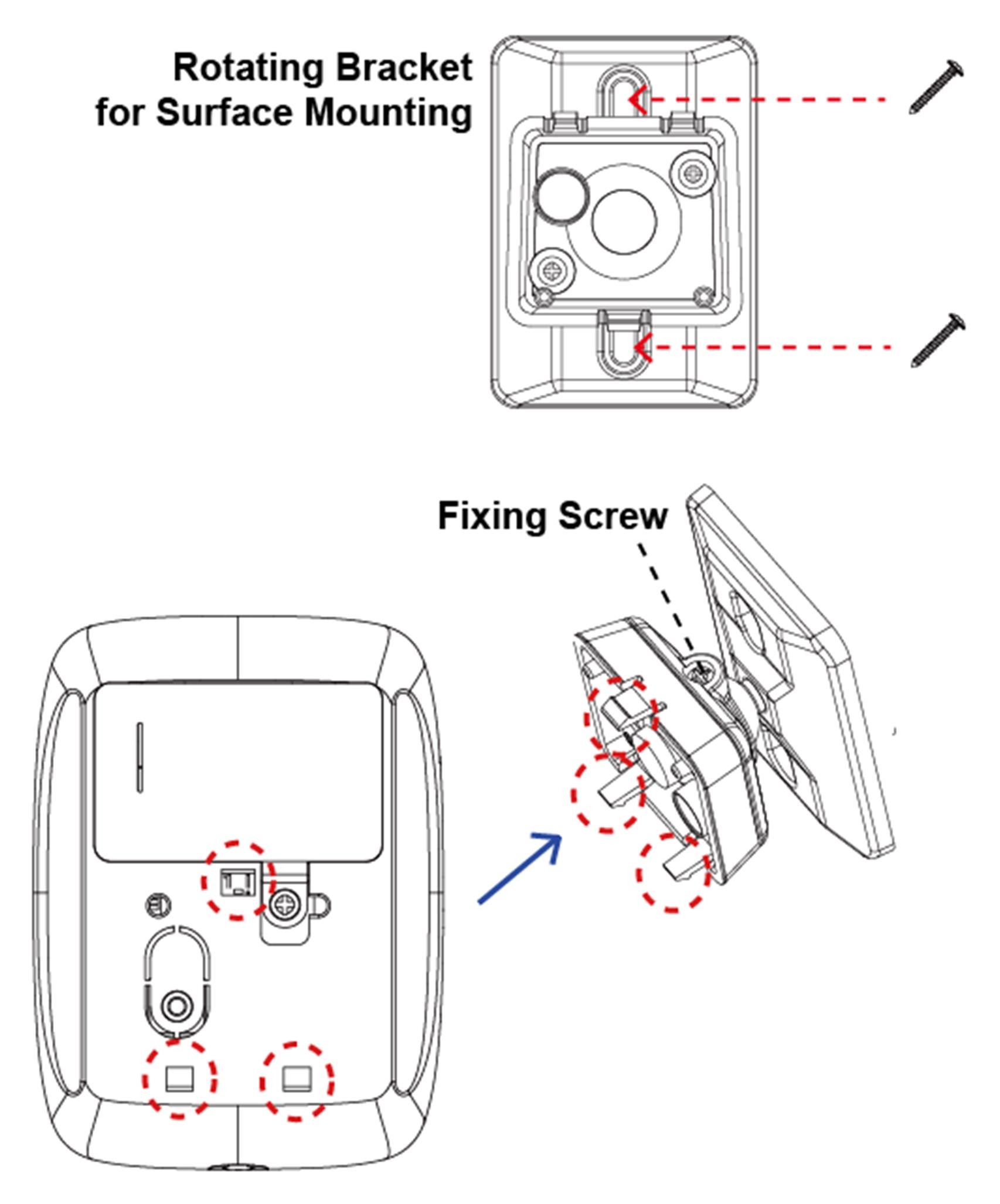

### Pinta-asennus kääntötelineellä (valinnainen lisävaruste, myydään erikseen)

* Pinta-asennusta varten toimitetaan valinnainen kääntöteline, jonka avulla käyttäjät voivat säätää havaintoaluetta. Kääntötelineen avulla IR-32SL-ADC2 voidaan kääntää 80 astetta vaakasuunnassa ja 70 astetta pystysuunnassa optimaalisen peiton saavuttamiseksi.&#x20;
* Kääntöteline voidaan kiinnittää seinään mukana toimitetuilla ruuveilla.

1. Ruuvaa kääntöteline seinään.
2. Kiinnitä PIR kääntötelineen kolmeen koukkuun.
3. Käännä teline sopivan havaintoalueen suuntaan ja kiristä kiinnitysruuvi.

<img src="/files/27ba6d98e33a5976e589cd5661fc781d381899dc" alt="" width="375">

## Asennussuositukset

<table><thead><tr><th width="56" data-type="checkbox"></th><th>PIR on suositeltavaa asentaa seuraaviin paikkoihin:</th></tr></thead><tbody><tr><td>true</td><td>Sellaiseen paikkaan, johon eläimet eivät pääse havaintoalueelle kiipeämällä huonekalujen tai muiden esineiden päälle.</td></tr><tr><td>true</td><td>Älä suuntaa laitetta portaisiin, joita eläimet voivat kiivetä.</td></tr><tr><td>true</td><td>Sellaiseen paikkaan, että tunkeutuja liikkuu tavallisesti PIR:n näkökentässä sivulta toiselle.</td></tr><tr><td>true</td><td>Nurkaan, jotta saadaan mahdollisimman laaja näkymä.</td></tr><tr><td>true</td><td>Sellaiseen paikkaan, jossa esimerkiksi verhot, koriste-esineet jne. eivät estä sen näkökenttää.</td></tr><tr><td>true</td><td>2,3–2,5 metrin korkeudelle maanpinnasta parhaan suorituskyvyn saavuttamiseksi.</td></tr></tbody></table>

### Rajoitukset

| Älä asenna ulkotiloihin.![](/files/8593db697bf024ad1b072cbb5e4bfcb0a340c22c)                                                                                                                                                  | Vältä suuria esteitä havaintoalueella.![](/files/b671229c8b654a891802743da478e124d571d4e3)                                                                         |
| ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| Älä altista PIR:iä täysin suoralle auringonvalolle.![](/files/69c1faafb591a92389b093ef4620d497f0afcb5b)                                                                                                                       | Vältä höyryä tai korkeaa kosteutta, joka voi aiheuttaa kondensaatiota.![](/files/df4e3546b9c95d4238d28830a8354b719f38c7a6)                                         |
| Vältä liikkuvia esineitä havaintoalueella, esim. verhoja, seinävaatteita jne.![](/files/be06d3eb06381c95ac552ab8e7dede8c220999a0)                                                                                             | Vältä heijastunutta valoa kirkkaista pinnoista, esim. peileistä, ikkunoista jne.![](/files/6dfd7e2a3f2dfebfab8326751aefd448a05cde19)                               |
| Vältä PIR:n asentamista alueille, joilla laitteet voivat aiheuttaa nopeita lämpötilan muutoksia havaintoalueella, esim. ilmastointilaitteiden, lämmittimien jne. lähelle.![](/files/2fdb7dc42ab242a225ce9d53c294f3f0cccbf0bf) | Vältä heijastavia pintoja havaintoalueella. Heijastuneet infrapunasignaalit voivat johtaa väärään hälytykseen.![](/files/b8af9a81c0be12f81ec4cf5a737b7971a2503e38) |


---
