# VESTA-397
**IRAGS-35-BUS**
## **BUS-johtoinen PIR plus -lasinmurtotunnistin**
### Johdanto
IRAGS-35-BUS yhdistää kaksi anturia, PIR-liikeanturin ja lasinmurtotunnistimen, yhdeksi laitteeksi; se havaitsee liikettä määritellyllä alueella ja lähettää ohjauspaneelille hälytyksen, jos tunkeutuja ylittää havaitsemisalueen tai jos ikkunalasi rikkoutuu.
PIR on suunniteltu tarjoamaan tyypillinen havaitsemiskantama 12 metriä, kun se on asennettu 2,5 metrin korkeudelle maanpinnasta, ja se tukee lemmikkivastaista toimintoa väärien hälytysten välttämiseksi. Lasinmurtotunnistin havaitsee lasin rikkoutuessa syntyvän korkeataajuisen äänen.

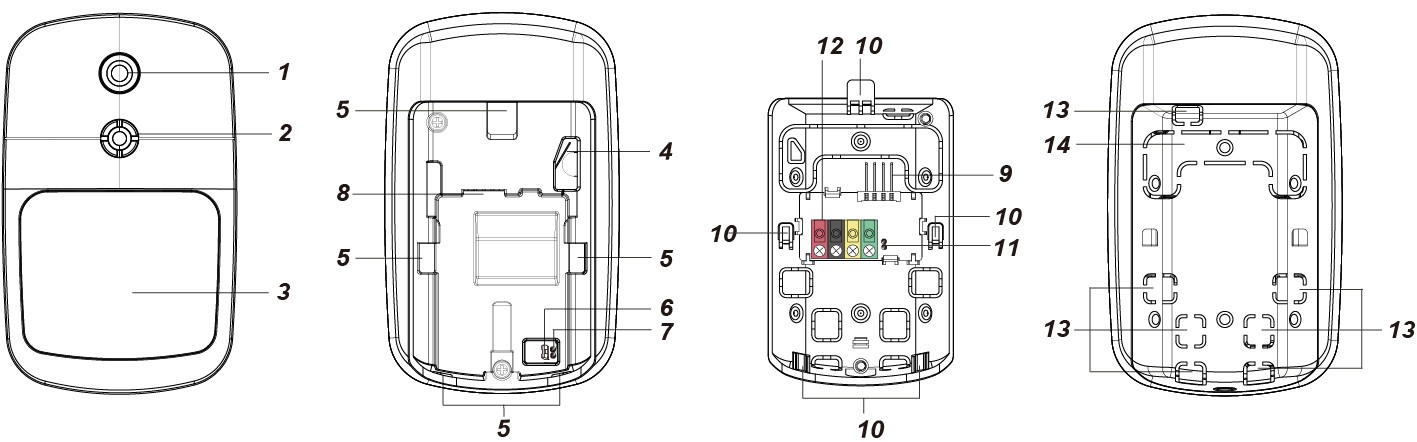

### Osien tunnistus
### 1 Testipainike / LED-ilmaisin
* Testipainiketta käytetään radioyhteyden testaamiseen ja oppimisprosessia varten.
* LED-ilmaisin osoittaa järjestelmän tilan.
### 2 Mikrofoni
### 3 IR-anturi
### 4 Sabotaasikytkin
### 5 Kiinnityskoukut

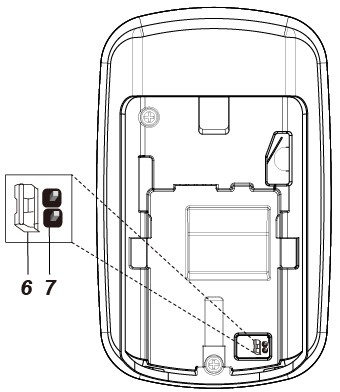

### 6 Lemmikkivasteen käyttöön/poiskytkentähyppykytkin (JP3)
**Hyppykytkin päällä.** Hyppylinkki on asetettu sisään, yhdistäen kaksi nastaa
**Hyppykytkin pois.** Hyppyliitin on poistettu tai “**parkissa**” yhdellä nastalla.
* Kun asetettu ON-asentoon, lemmikkisieto on pois käytöstä (tehdasasetuksena).
* Kun asetettu OFF-asentoon, lemmikkisieto on käytössä.
### 7 Herkkyyden lisäyshyppykytkin (JP4)
* Kun asetettu ON, PIR:n havaitsemisherkkyys on korkea.
* Kun asetettu OFF, PIR:n havaitsemisherkkyys on normaalilla tasolla. (Tehdasasetuksena)
### 8 BUS-nauhan liitinkoskettimet
### 9 BUS-nauha
### 10 koukkua
### 11 Päätevastus-hyppykytkin (J3)
Jokaisessa BUS-verkossa ota päätevastus-hyppykytkimet käyttöön molemmissa päätepisteissä (kauimpana olevat kaksi solmua) estääksesi signaalin heijastumisen ja varmistaaksesi vakaan viestinnän. Jos tunnistin on yksi päätepisteistä, aseta tämä hyppykytkin ON-asentoon.
* Jos hyppykytkin on OFF (hyppyliitin on irrotettu tai "parkkeerattu" yhdelle nastalle), tiedonsiirtokyky on normaali.
* Jos hyppykytkin on ON, tiedonsiirtokyky paranee.
### **12 BUS-liitin**
### **13 BUS-kaapelointireiät**
### **14 Irtoamisalue sabotaasikytkimelle**
## Ominaisuudet
### LED-ilmaisin
* **Punainen LED**** (PIR:lle)**
Normaalissa toimintatilassa LED-ilmaisin syttyy seuraavissa tilanteissa:
* Kun kotelo avataan ja häiriökytkin aktivoituu
* Kun liikettä havaitaan ja häiriötila jatkuu
* Kun liikettä havaitaan testitilassa
* Kun ohjauspaneelista tehty etäasetus on onnistuneesti otettu käyttöön. LED ei vilku, jos PIR:n sabotaasi on normaali eikä testitilassa.
Normaalissa toimintatilassa LED-ilmaisin vilkkuu 5 kertaa, kun tunnistin vastaanottaa etäasetuksia ohjauspaneelilta.
* **Oranssi LED**** (lasinmurtotunnistimelle)**
* Oranssi LED syttyy, kun testipainiketta painetaan.
* Oranssi LED syttyy hitaasti ja sammuu, kun etäasetukset ohjauspaneelilta on onnistuneesti otettu käyttöön.
* Oranssi LED syttyy, kun lasin murtuminen havaitaan testitilassa.
(Oranssi LED ei syty, kun lasin murtuminen havaitaan normaalissa käyttötilassa.)
* **Vihreä LED**** (lasinmurtotunnistimelle)**
* Vihreä LED vilkkuu nopeasti, kun lasiin kohdistuva isku havaitaan testitilassa.
* Vihreä LED vilkkuu kerran sekunnissa testitilassa.
### Virtalähde
* Kun IRAGS-35-BUS on kovakytketty Hybridipaneeliin, Hybridipaneeli voi tarjota 13,5 V:n virtalähteen.
### Varoitus
* PIR-liikeanturin johtojen kytkentää saa suorittaa vain sertifioitu teknikko, jolla on asianmukainen tieto ja koulutus sähkölaitteista.
* Ennen asennusta tai huoltotöitä varmista, että virtalähde on katkaistu.
### Manipulointisuoja
IRAGS-35-BUS on suojattu sabotaasikytkimellä, joka painuu alas, kun tunnistin on oikein asennettu. Kun IRAGS-35-BUS poistetaan kiinnityspinnasta tai sen kansi avataan, sabotaasikytkin aktivoituu ja tunnistin lähettää ohjauspaneelille sabotaasi-avoimen signaalin muistuttaakseen käyttäjää tilanteesta. Jos liikettä havaitaan sabotaasikytkimen ollessa avoin, PIR:n LED syttyy.
### Valvonta
Asennuksen jälkeen IRAGS-35-BUS lähettää automaattisesti valvontasignaaleja ohjauspaneelille satunnaisin 75 sekunnin välein.
### Testitila
* Paina Testipainiketta laittaaksesi johdollisen PIR:n ja lasinmurtotunnistimen testitilaan **3 minuutiksi** testataksesi PIR:n signaalinsiirtoa sekä tarkistaaksesi lasinmurtotunnistuksen kantaman. Testitilassa vihreä LED vilkkuu sekunnin välein.
* Testitilassa, jos liikettä havaitaan, PIR:n punainen LED-merkkivalo syttyy.
* Testitilassa, jos lasin murtuminen havaitaan, vihreä LED vilkkuu nopeasti ja oranssi LED syttyy.
* Testipainiketta painamalla uudelleen testitilassa testitilan kesto pitenee vielä **3 minuutiksi**. Testitila päättyy aikakatkaisulla 3 minuutin kuluttua.
### Lasinmurtotunnistimen testaaminen
Lasinmurtotunnistin tulisi testata varmistaaksesi, että se pystyy havaitsemaan lasin rikkoutumisen onnistuneesti.
**Testityökalu**
Käytä FlexGuard FG-701 -lasinmurtosimulaattoria lasinmurtamisen äänen tuottamiseen.
1. Aseta FG-701:n kytkimet kohtaan “FLEX” ja “TEST”. Paina punaista käynnistyspainiketta.
2. Aseta FG-701 haluttuun testauspaikkaan lasille ja suuntaa kaiutin kohti IRAGS-35-BUSia. Sulje ikkunaverho, jos sellainen on.
3. Iske lasiin pehmustetulla työkalulla luodaksesi lasin iskuäänen. Kun FG-701 havaitsee lasin iskuäänen, se tuottaa lasinmurtosignaalin.
**Lasinmurtotunnistimen testaaminen**
Aseta tunnistin haluttuun asennuspaikkaan. Varmista, että herkkyystaso on säädetty havaintokantaman mukaan. Parhaaseen havaitsemiseen IRAGS-35-BUS:n tulisi olla suunnattu ikkunoihin lasin murtumisen valvontaa varten.
1. Paina testipainiketta kerran, ja laite siirtyy testitilaan 5 minuutiksi. Vihreä LED vilkkuu hitaasti.
2. Paina FG-701:n punaista käynnistyspainiketta. Enintään 8 sekunnin kuluessa painikkeen painamisesta iske lasiin pehmustetulla työkalulla luodaksesi lasin iskuäänen. FG-701 tuottaa sarjan lasinmurtosignaalia.
3. IRAGS-35-BUS aktivoituu, jos sekä lasiin kohdistuva isku että lasinmurtamisen äänet vastaanotetaan oikein. Vihreä LED vilkkuu nopeasti ja oranssi LED syttyy. Lasinmurtosignaali lähetetään ohjauspaneelille.
{% hint style="warning" %}
Huom:
Kun FG-701:n punaista käynnistyspainiketta on painettu, jos iskuoikeutta ei suoriteta 8 sekunnin kuluessa, simulaattori sammuu automaattisesti. Testauksen käynnistämiseksi sinun on painettava punaista käynnistyspainiketta uudelleen.
{% endhint %}
### Lasin paksuus
Float-lasi: 3 mm – 6,4 mm (1/8–1/4”)
Karkaistu lasi: 2,4 mm – 6,4 mm (3/32–1/4”)
Verkottu lasi: 3,2 mm – 6,4 mm (1/8–1/4”)
Laminoitu lasi: 3,2 mm – 6,4 mm (1/8–1/4”)
### Kaksoishavaitsemistoiminto
* PIR-liikeanturi sisältää kaksoishavaitsemistoiminnon, joka parantaa havaitsemisen tarkkuutta.
* Kun toiminto on käytössä, PIR-liikeanturi laukaisee hälytyksen vain, jos kaksi peräkkäistä liikettä havaitaan määritellyn aikavälin sisällä (5 sekuntia, 10 sekuntia, 15 sekuntia, ohjelmoitavissa ohjauspaneelista).
* Jos kaksoishavaitsemistoiminto on poissa käytöstä, PIR-anturi laukaisee heti hälytyksen havaitessaan minkä tahansa liikkeen.
* Kaksoishavaitsemisajan säätämiseksi tai tämän toiminnon kokonaan poistamiseksi käytöstä, katso etäkonfiguroinnin osio.
### Lepotoiminto
* PIR-liikeanturilla on automaattinen "unitauko" määritetyn ajanjakson ajan hälytystapahtuman lähettämisen jälkeen.
* Unitauon aikana PIR-liikeanturi ei lähetä hälytystä uudelleen. Vasta unitauon päätyttyä PIR-anturi alkaa jälleen lähettää hälytyksiä, yhden liikkeen tai kahden liikkeen perusteella, jos kaksoishavaitseminen on käytössä.
* Unitimeri voidaan säätää etänä arvoihin 10 sekuntia, 20 sekuntia, 30 sekuntia, 60 sekuntia, 90 sekuntia, 120 sekuntia, 180 sekuntia tai poistaa kokonaan käytöstä. Katso yksityiskohdat etäkonfiguroinnin osiosta.
### PIR:n lemmikkieläinimmuniteettitoiminto
IRAGS-35-BUS tukee lemmikkivastetta eikä havaitse enintään 25 kg painavia lemmikkejä väärien hälytysten minimoimiseksi.
Lemmikkivasteen toiminnon voi ottaa käyttöön tai poistaa käytöstä asettamalla lemmikkivasteen hyppykytkimen (JP3) asento. Kun hyppykytkin (JP3) on ON, lemmikkivaste on pois käytöstä (tehdasasetuksena). Kun hyppykytkin (JP3) on OFF, lemmikkivaste on käytössä. Lemmikkivastetoimintoa voidaan myös säätää etäasetuksella kuten on kuvattu ***Etäasetus*** kohdasta alla.
### Herkkyyden asetus
* **PIR-liikeanturille**
Voit käyttää herkkyyden lisäysjumperia (JP4) lisätäksesi PIR:n havaitsemisherkkyyttä.
Lisätäksesi havaitsemisherkkyyttä, aseta JP4 ON-asentoon. Säilyttääksesi normaalin herkkyyden, aseta JP4 OFF-asentoon (vakio). PIR:n herkkyyttä voidaan myös säätää etäasetuksella kuten kuvattu ***Etäasetus*** kohdasta alla.
* **Lasinmurtotunnistimelle**
Lasinmurtotunnistimen herkkyyttä voidaan säätää vain ohjauspaneelin verkkosivulla. Katso lisätiedot ***Etäasetus*** kohdasta alla.
Herkkyyden säätäminen muuttaa havaitsemiskantamaa. Tunnistin lähettää hälytyssignaaleja ohjauspaneelille eri herkkyystasoilla, jotka on asetettu ohjauspaneelissa. Herkkyystasot ovat maksimi, keski, matala ja minimi. Herkkyys on oletuksena asetettu Maksimiin (korkea).
| **Herkkyys** | **Havaitsemiskanta** |
| ----------------- | -------------------- |
| Maksimi (Korkea) | 8 m |
| Keskitaso (Keski) | 5 m |
| Matala (Alh.) | 3 m |
| Minimi (Alin) | 1,5 m |
### Flex- ja äänentunnistus
* Lasinmurtotunnistin tunnistaa matalataajuisen iskun (flex) sekä korkeataajuisen lasin rikkoutumisäänen (audio).
* Normaalisti lasinmurtotunnistin laukaisee hälytyksen, kun se havaitsee lasiin kohdistuvan iskun, jota seuraa lasin rikkoutuminen.
* Jos poistat käytöstä flex-tunnistuksen lasiin kohdistuville iskuille, lasinmurtotunnistin laukaisee hälytyksen heti havaitessaan korkean taajuuden äänen.
{% hint style="warning" %}
Huom:
Flex-tunnistuksen poistaminen käytöstä lasiin kohdistuvien iskujen osalta lisää väärien hälytysten mahdollisuutta ympäristön äänien takia.
{% endhint %}
* Jos sekä Flex- että Audio-tunnistus on poistettu käytöstä, lasinmurtotunnistin on käytännössä pois päältä.
### Etäasetus
* **PIR-liikeanturille**
Kun PIR saa virran, sen lemmikkivaste ja herkkyys määrittyvät JP3- ja JP4-asetusten mukaan tai lemmikkivasteen ja herkkyyden asetuksia voidaan muuttaa etänä ohjauspaneelista. Etäasetukset korvaavat hyppykytkinasetukset. **Ohjauspaneelin verkkosivu**
1. Paneelin paikallisella verkkosivulla siirry Laite muokkaus -sivulle klikkaamalla IR-kohteen “Muokkaa”.
2. Syötä PIR-liikeanturin konfigurointi (4 heksadesimaalia) Anturiasetukset-osioon. Napsauta OK vahvistaaksesi.
3. Katso alla olevaa taulukkoa konfigurointitietoja varten. Esimerkiksi, jos haluat konfiguroida seuraavat asetukset, *Lemmikkisieto **käytössä**, **Korkea** Herkkyys, kaksoishavaitsemisaika **5 sekuntia**, unitimeri **10 sekuntia***, syötä ***0311 (heks)***.
* **Lasinmurtotunnistimelle**
Lasinmurtotunnistimen toimintoja voidaan säätää vain ohjauspaneelin verkkosivulla. Säädettävät toiminnot ovat audio (korkeataajuinen tunnistus lasin rikkoutumisäänelle), flex (matalataajuinen tunnistus lasiin kohdistuvalle iskulle) ja herkkyys.
**Ohjauspaneelin verkkosivu**
1. Napsauta ohjauspaneelin verkkosivulla Lasielementin “Edit”.
2. Paina testipainiketta kerran, jolloin anturiasetusten osio näytetään.
3. Täytä kokoonpanoarvo alla olevan taulukon mukaisesti ja napsauta OK vahvistaaksesi.
Oranssi LED himmenee vähitellen kirkkaammaksi ja sammuu sitten, mikä ilmaisee, että ohjauspaneelilta tullut ohjelmointikäsky lasinmurtotunnistimelle on asetettu onnistuneesti.
| **ACGS-kokoonpano** | **Audio (lasin rikkoutuminen)** | **Flex (lasin isku)** | **Herkkyys** |
| ------------------- | -------------------------------------------- | --------------------- | ------------ |
| 01xx | Poista käytöstä (ACGS-tunnistin pois päältä) | | |
| 0000 | Ota käyttöön | Ota käyttöön | Alhaisempi |
| 0001 | Ota käyttöön | Ota käyttöön | Matala |
| 0002 | Ota käyttöön | Ota käyttöön | Keskitaso |
| 0003 (oletus) | Ota käyttöön | Ota käyttöön | Korkea |
| 0008 | Ota käyttöön | Poista käytöstä | Alhaisempi |
| 0009 | Ota käyttöön | Poista käytöstä | Matala |
| 000A | Ota käyttöön | Poista käytöstä | Keskitaso |
| 000B | Ota käyttöön | Poista käytöstä | Korkea |
{% hint style="warning" %}
Huom:
Flex-tunnistuksen poistaminen käytöstä lasiin kohdistuvien iskujen osalta lisää väärien hälytysten mahdollisuutta ympäristön äänien takia.
{% endhint %}
### IRAGS-35-BUSin kaapelointi
* Ennen kuin liität PIR-liikeanturin järjestelmän väylään, katkaise virta.
* Apuohjelmana kaapeliliitännöissä kunkin BUS-järjestelmämoduulin liittimet on värikoodattu.
* Parhaan kommunikoinnin varmistamiseksi BUS-verkossa ota päätevastus-hyppykytkimet käyttöön vain molemmissa päätepisteissä (kauimpana olevat kaksi solmua) estääksesi signaalin heijastumisen ja parantaaksesi yhteyden vakautta. ÄLÄ ota hyppykytkimiä käyttöön väliin asennetuissa BUS-laitteissa --- vain kahdessa päätepisteessä tulisi olla ne käytössä.
{% hint style="warning" %}
Huom:
* Irrotettava BUS-liittimien muotoilu parantaa asennuksen tehokkuutta. Ennen kytkentää voit poistaa liittimet piirilevyltä käytön helpottamiseksi ja liittää ne takaisin kytkennän jälkeen.
* Irrotetun liittimen uudelleenasennuksessa varmista, että asennat liittimen samaan suuntaan levyyn mahdollisten vaarojen välttämiseksi.
{% endhint %}
* Kun johdot on kytketty ja liittimet asetettu kantaan, aseta laite takaisin kantaan ja työnnä se alas niin, että kantaan sijoitetut BUS-nauhat liittyvät kunnolla laitteen liitäntäkoskettimeen, jotta BUS-liitin toimii.
* Virheelliset liitännät aiheuttavat toimintahäiriön tai virheellisen toiminnan. Tarkista johdotukset ja varmista oikeat liitännät ennen virran kytkemistä.
### Aloittaminen
Noudata alla olevia vaiheita ottaaksesi laitteen Hybrid-paneeliin. **Vaihe 1** Yhdistä laite paneeliin. Kytke sitten paneeliin virta.
**Vaihe 2** Paneelin verkkosivulla napsauta “**Oppiminen**" siirtyäksesi oppimissivulle.
**Vaihe 3** Klikkaa ”**Aloita**" siirtyäksesi oppimistilaan.
**Vaihe 4** Klikkaa ”**Lisää**" lisätäksesi laitteen paneeliin.
IRAGS-35-BUS tunnistetaan kahdeksi erilliseksi laitteeksi (ts. PIR ja lasinmurtotunnistin), ja se vie kaksi aluetta, kun se on opittu ohjauspaneeliin.
Vaihe 5. Jos laite on onnistuneesti opittu paneeliin, se näkyy "Opitut laitteet" -osiossa.
### Tunnistus
Toiminto "**Tunnista**" käytetään paikallistamaan tietty BUS-laite langallisessa BUS-järjestelmässä. Tämä toiminto auttaa erottamaan laitteet toisistaan erityisesti laajassa asennuksessa, jossa on useita BUS-laitteita.
Johdollisen PIR:n ja lasinmurtotunnistimen paikantaminen BUS-järjestelmässä:
**Vaihe 1** Hybridipaneelin verkkosivulla napsauta "Tunnista" laiteluettelon laitteen sarakkeen jälkeen IR- tai Lasilaitteen kohdalla.
**Vaihe 2** Jos johdollinen PIR ja lasinmurtotunnistin vastaanottaa signaalin Hybridipaneelilta, verkkosivu näyttää onnistumisilmoituksen ja tunnistimen LED-ilmaisin vilkkuu 10 kertaa osoittaen käyttäjälle sijainnin.
{% hint style="warning" %}
Huom:
Jos verkkosivulla näkyy aikakatkaisuilmoitus, se tarkoittaa, että johdollinen PIR ja lasinmurtotunnistin eivät vastaanottaneet signaalia paneelilta.
Tarkista, onko IRAGS-35-BUS kytketty oikein paneeliin sopivalla kaapelointietäisyydellä.
{% endhint %}
### Kävelytesti
* Varmistaaksesi, että johdollinen PIR ja lasinmurtotunnistin voivat kommunikoida paneelin kanssa sen jälkeen, kun ne on opittu, aseta ohjauspaneeli Walk Test -tilaan ja paina IRAGS-35-BUSin Test-painiketta lähettääksesi testisignaalin paneelille.
* Kun paneeli vastaanottaa testisignaalin, se antaa yhden piippauksen ja näyttää johdollisen PIR:n ja lasinmurtotunnistimen tiedot laiteluettelon yläosassa.
{% hint style="warning" %}
Huom:
Jos paneelista ei tule vastausta testipainikkeen painamisen jälkeen, paneeli ei ole vastaanottanut testisignaalia laitteelta.
Tarkista, onko IRAGS-35-BUS kytketty oikein paneeliin sopivalla kaapelointietäisyydellä
{% endhint %}
### Tehdasasetusten palautus
PIR ja lasinmurtotunnistin voidaan palauttaa tehdasasetuksiin lemmikkivasteen ja herkkyyden osalta JP3- ja JP4-asetusten mukaisesti. Jatka seuraavien vaiheiden mukaisesti.
**Vaihe 1** Katkaise tunnistimesta virta irrottamalla virtalähde ohjauspaneelista.
**Vaihe 2** Paina ja pidä painettuna tunnistimen Test-painiketta ja kytke sitten paneeliin virta. Jatka Test-painikkeen pitämistä painettuna, kunnes LED vilkkuu 5 kertaa. Tehdasasetusten palautus on valmis.
## Asennus
### Asennusohjeet
* Kun tunnistin on asennettu 2,3–2,5 metrin korkeuteen maan pinnasta, PIR:n havaitsemiskanta on enintään 12 metriä.
* Optimaalisen lasinmurtotunnistuksen varmistamiseksi tunnistimen tulisi olla suunnattuna kohti ikkunaa seuraamaan lasin rikkoutumista.
* Kun lemmikkivastetoiminto on käytössä, PIR ei havaitse enintään 25 kg painavia lemmikkejä, kun se on asennettu 2,3–2,5 metrin korkeuteen maanpinnasta. Tarvittaessa voit säätää PIR:n asennuskorkeutta lemmikkisi koon mukaan optimaalisen lemmikkivasteen saavuttamiseksi. Korkeampi asennuspaikka tarjoaa laajemman lemmikkivapaan alueen, mutta suurentaa PIR:n alle jäävää sokeaa aluetta.
* Kun asennuspaikka on valittu, paina testipainiketta siirtyäksesi testitilaan. Kävele suojatun alueen ympäri ja tarkkaile, milloin LED syttyy, ja varmista, että havaitsemiskatto on riittävä.
* Kun havaitsemiskatto todetaan tyydyttäväksi, seuraa alla kohdassa ***Kiinnitysmenetelmä*** kohdassa alla asentaaksesi tunnistimen.
### Kiinnitysmenetelmä
* Tunnistin on suunniteltu asennettavaksi joko tasaiselle pinnalle tai nurkkaan.
* Kannassa on heikommasta muovista tehtyjä katkaistavia kohtia, jotka voidaan rikkoa kiinnitystä varten (KUVA 1).
* Laitteessa on viisi koukku-reikää laitteen ripustamista kantaan varten asennuksen aikana (KUVA 2).
**Pintakiinnitys:**
1. Löysää ala-kiinnitysruuvia ja irrota laite ja kanta liu'uttamalla laite ylöspäin ja vetämällä laitetta ja kantaa erilleen.
2. Riko kaksi pintakiinnityksen katkaistavaa kohtaa kannan sisäpuolelta; käytä reikiä sapluunana ja poraa reiät kiinnityspintaan.
3. (Valinnainen) Aseta seinätulpat, jos laite kiinnitetään kipsiin tai tiileen.
4. Ripusta laite kantaan ja paina laite kantaa vasten.
5. Työnnä laite alas ja kiristä ala-kiinnitysruuvi varmistaaksesi laitteen tukevan kiinnityksen kantaan.
**Kulmakorokeasennus:**
1\) Löysää ala-kiinnitysruuvia ja irrota laite ja kanta liu'uttamalla laite ylöspäin ja vetämällä laitetta ja kantaa erilleen.
2. Riko kaksi pintakiinnityksen katkaistavaa kohtaa kannan sisäpuolelta; käytä reikiä sapluunana ja poraa reiät kiinnityspintaan.
3. (Valinnainen) Aseta seinätulpat, jos laite kiinnitetään kipsiin tai tiileen.
4. Työnnä laite alas ja kiristä ala-kiinnitysruuvi varmistaaksesi laitteen tukevan kiinnityksen kantaan.
5. Ripusta laite kantaan ja paina laite kantaa vasten.
6. Työnnä laite alas ja kiristä ala-kiinnitysruuvi varmistaaksesi laitteen tukevan kiinnityksen kantaan.
### Asennussuositukset
**Suositellaan asentamaan johdollinen PIR ja lasinmurtotunnistin seuraaviin paikkoihin:**
* Käännä tunnistin kohti ikkunaa ja asenna 2,3–2,5 metrin korkeudelle parhaan suorituskyvyn saavuttamiseksi.
* Vältä paikkoja tai portaita, joihin eläimet eivät voi päästä havaitsemisalueelle kiipeämällä huonekalujen tai muiden esineiden päälle.
* Sijainti, jossa tunkeutuja normaalisti liikkuisi PIR:n näkökentän poikki sivusuunnassa.
* Kulmaan asennettuna, jotta saadaan laajin näkymä.
* Sijainti, jossa sen näkökenttä ei esty esimerkiksi verhoilla, koriste-esineillä tms.
* Pois äänilähteiden, kuten kaiuttimien, ilmastointilaitteiden tai moottoreiden läheisyydestä.
* Mahdollisimman kauas ikkunoista tai ovista ulkoisten äänihäiriöiden välttämiseksi.
**Rajoitukset**
