# VESTA-370

&#x20;**VST-894-IL**

## **Ulkoilma PIR-liikeanturikamera**&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDLjwDejXdq53uJ7lGVtV%2Fimage.png?alt=media&#x26;token=f5dc3e51-2337-4a24-a547-50380eb67c6e" alt=""><figcaption></figcaption></figure>

VST-894 on ulkokäyttöön tarkoitettu passiivinen infrapuna (PIR) -liiketunnistinkamera. Se pystyy lähettämään langattomia signaaleja ja tallennettuja kuvia (kuvanlaatu jopa 1280 x 720 pikseliä) ohjauspaneelille liiketunnistuksen yhteydessä.

Varustettuna yövalaistusominaisuudella, UV-suojatulla kotelolla ja IPX5-vedenkestävyydellä, VST-894 soveltuu erinomaisesti takapihoille, nurmikoille, porteille, ulkoisille käytäville ja auloihin.

Ulkoinen PIR-kamera on suunniteltu antamaan tyypillinen tunnistusalue 12 metriä ja 90 asteen leveydeltä. Joustava PIR-etäisyyden rajoitus on säädettävissä 5 tasoon (12M, 8,5M, 6M, 3,5M, 2,5M); suositeltu asennuskorkeus on 0,8–1,2M. Kamerassa on lemmikkiherkkyyden esto, joten se voi estää lemmikkien tai pienten ja keskikokoisten eläinten (enintään 25 kg) aiheuttamat vääriä hälytyksiä.

Lisäksi VST-894 on varustettu digitaalisella etäisyystunnistimella. Anti-masking-toiminto mahdollistaa yritysten havaitsemisen estää ilmaisinta asettamalla esineitä sen näkökenttään.

VST-894 on myös yhteensopiva Climaxin toistimen RP-29/reitittimen RMB-29 kanssa, mikä voi edelleen laajentaa RF-viestintäaluetta vaikeapääsyisiin paikkoihin.

**VST-894 -sarja sisältää seuraavat mallit**:

VST-894 – PIR-liiketunnistinkamera salama-LEDillä

VST-894-IL – PIR-liiketunnistinkamera infrapuna-LEDillä

## Osien tunnistus

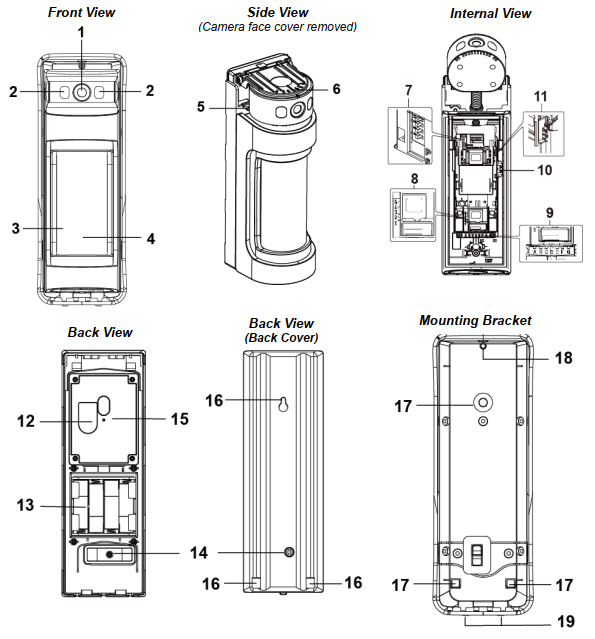

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ4gDKgJX7dHse1TrK28Y%2Fimage.png?alt=media&#x26;token=6eeed644-20fc-401f-befa-eedada5bcc48" alt=""><figcaption></figcaption></figure>

1 PIR-kameran linssi&#x20;

2 Salama-LED / Infrapuna-LED

Salama-LED (VST-894) tai Infrapuna-LED (VST-894-IL) tarjoaa riittävän valon kuvan ottamiseen heikossa valaistuksessa.

**3 IR-LED-ilmaisin (punainen)**&#x20;

**4 IR-anturi**

Anturi on tarkoitettu liikkuvien kohteiden havaitsemiseen.

5. **Etupuolen väärinkäytönilmaisin**

Etupuolen väärinkäytönilmaisin puristuu kasaan, kun kameran etukansi on asennettu oikein.

6. **Kamerakulman säätöasteikko**
7. &#x20; **Dip-kytkimen lohko**
8. &#x20; **Tunnistusalueen pituuden säätökytkin**
9. &#x20; **IR-kulman säätöasteikko**
10. &#x20; **IR-kannen yksikön väärinkäytönilmaisin**

IR-kannen yksikön väärinkäytönilmaisin puristuu kasaan, kun IR-kannen yksikkö on suljettu oikein.

11 PIR-herkkyyden valitsin&#x20;

12 Testi- ja opetuspainike

* Paina ja pidä painiketta 3 sekuntia lähettääksesi opetuskoodeja, ja vapauta painike, kun VST-894:n LED-ilmaisin (punainen) syttyy.
* Paina nappia kerran lähettääksesi oppimiskoodin toistimeen/reitittimeen.

13 Paristokotelo

&#x20;14 Takapuolen väärinkäytönilmaisin

Takapuolen väärinkäytön kytkin puristuu kasaan, kun PIR-kamera on asennettu oikein kiinnitysraudalle. **15 VST-894 LED-ilmaisin (punainen)**

**16 Koukkureiät**

&#x20;**17 Koukut**

&#x20;**18 Ylävakautusruuvin reikä**

&#x20;**19 Alavakautusruuvit**

### LED-ilmaisin

**IR-LED (punainen)**

* LED-ilmaisimen voi ottaa käyttöön/poistaa käytöstä asettamalla DIP VST-894 LED -ilmaisin IR-LED-ilmaisin -kytkimen asentoon tai ohjaten sitä etänä paneelista. Katso ***DIP-kytkinasetukset*** ja ***Etäasetukset*** osion kohdasta lisätietoja.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1phi44ijQHuIVFPjQdwB%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdWLhYCI7dRq3PNE2m9mI%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

* Kun pois käytöstä, LED ei aktivoidu paitsi lämmityksen ja testitilan aikana.

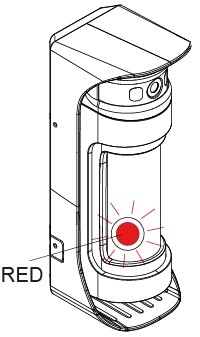

* Kun käytössä, LED syttyy ilmaisimen tilan mukaan. **Lämmitys:** punainen LED vilkkuu 60 sekuntia.
  * **IR-liiketunnistus:** punainen LED syttyy 2 sekunniksi.
  * **Maskauksen havainto:** punainen LED vilkkuu 3 kertaa ja toistaa, kunnes maskausolosuhde poistuu. **VST-894 LED-ilmaisin (punainen)**
* LED on PÄÄLLÄ, kun PIR-kamera on oppimistilassa.
* Kun PIR-kamera saa vahvistuksen ohjauspaneelilta, PIR-kameran LED vilkkuu 6 kertaa ja sammuu osoittaen onnistuneen oppimisen.

### Paristo

* PIR-kamera käyttää neljää AA L91 -litiumparistoa virtalähteenään.
* PIR-kameran pariston tila raportoidaan ohjauspaneelille säännöllisten valvontasignaalien yhteydessä.
* PIR-kamera tunnistaa matalan paristojännitteen. Kun alhainen paristojännite havaitaan, ohjauspaneelille lähetetään matalan pariston signaali.

**Akun vaihtamiseksi:**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdBbqsJfXfXKOK3p1OTfq%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Vaihe 1** Irrota PIR-kamera kiinnitysraudasta.

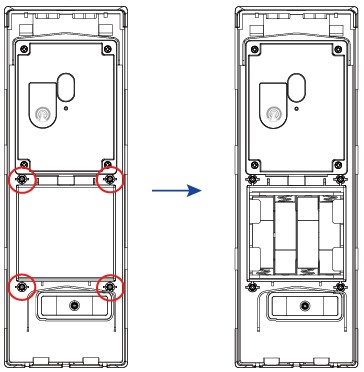

**Vaihe 2** Kieritä auki paristokotelon 4 kiinnitysruuvia ja avaa kansi.

**Vaihe 3** Poista vanhat paristot ja paina testipainiketta kaksi kertaa tyhjentääksesi jäljellä olevan energian täysin.

**Vaihe 4** Aseta neljä uutta AA L91 litiumparistoa.

**Vaihe 5** Paina testipainiketta kerran. Akun normaali signaali lähetetään ohjauspaneelille.

**Vaihe 6** Kieritä takaisin paristokotelon kansi.

**Vaihe 7** Hengitä PIR-kamera takaisin kiinnitysraudalle.

### Manipulointisuoja

* PIR-kamera on suojattu yrityksiä vastaan avata kameran etukansi, IR-kannen yksikkö tai irrottaa laite kiinnitysraudastaan tai poistaa koko yksikkö väkisin asennuspaikasta.
* Jos PIR-kamera havaitsee kameran etukannen avautumisen, IR-kannen yksikön avautumisen tai laitteen irrotuksen, väärinkäytön signaali lähetetään ohjauspaneelille ilmoittaen käyttäjää tilanteesta.

### Valvontasignaali

* Asennuksen jälkeen PIR-kamera lähettää automaattisesti valvontasignaaleja ohjauspaneelille satunnaisin välein 15–18 minuutin aikana.
* Jos ohjauspaneeli ei ole vastaanottanut signaalia PIR-kameralta ennalta asetetun ajan kuluessa, ohjauspaneeli näyttää näytöllään, että kyseisellä PIR-kameralla on signaalikatko-ongelma.

### Kuvanotto

Kun hälytysjärjestelmä on käytössä, PIR-kamera ottaa 1, 3 tai 6 hälyytyskuvaa resoluutioilla 640 x 360, 320 x 184 tai 1280 x 720 pikseliä (ohjelmoitavissa ohjauspaneelista) liiketunnistuksen yhteydessä. Voit myös pyytää kameran ottamaan kuvan manuaalisesti ohjauspaneelin kautta. Tallennetut kuvat siirretään ohjauspaneelille visuaalista hälytyksen tarkistusta varten.

{% hint style="warning" %}
Huom:

&#x20;Jos PIR-kamera on asennettu paikkaan, jossa kameran näkökenttä on monimutkainen ympäristö voimakkaine valoineen tai runsaine väreineen, otettujen kuvien tiedostokoko voi olla suuri, mikä saattaa johtaa kuvien katkeamiseen niiden siirron aikana ohjauspaneeliin.
{% endhint %}

### Lepotoiminto

* PIR-kamerassa on automaattinen “lepotila” 5 sekunnin tai 120 sekunnin (oletus) ajastuksella energiansäästöä varten. Lepotimeri voidaan ohjelmoida DIP-kytkimellä 3 tai säätää etänä ohjauspaneelista. Katso ***DIP-kytkinasetukset*** ja ***Etäasetukset*** osiot lisätietoja varten.
* Vaikka liiketunnistuksia tapahtuisi jatkuvasti, hälytys syntyy vain kerran lepotimerin ajanjaksolla akun keston säästämiseksi.

### Anti-masking (peittämisen esto)

* PIR-kamerassa on digitaalinen läheisyystunnistin, joka voi havaita yrittämiset peittää (estää) ilmaisimen näkymän. Anti-masking-ominaisuuden voi kytkeä päälle (oletus) tai pois päältä asettamalla DIP-kytkimen 4 asento tai ohjaamalla sitä etänä paneelista. Katso ***DIP-kytkinasetukset*** ja ***Etäasetukset*** osiot lisätietoja varten.
* Normaalissa toimintatilassa, kun maskaus tapahtuu ja maskausolosuhde jatkuu 3 minuuttia, VST-894 lähettää maskaushälytyksen ohjauspaneelille ilmoittaakseen käyttäjälle maskausolosuhteesta.

### PIR-herkkyys

PIR-herkkyys voidaan asettaa korkeaksi, keskitasoksi (oletus) tai matalaksi käyttämällä PIR-herkkyyden valitsinta tai ohjelmoimalla etänä ohjauspaneelista. Katso ***Dip-kytkinasetukset & PIR-herkkyyden asetus*** ja ***Etäasetukset*** osiot lisätietoja varten.

### Lämmitysaika

* PIR-kamera lämpenee 60 sekuntia tai vähemmän käynnistyksen yhteydessä.
* IR-punainen LED jatkaa vilkkumista; PIR-kamera ei aktivoidu lämmitysajan aikana.

### Paikallinen asetus

Jotta voit säätää PIR-kameran asetuksia paikallisesti, sinun on poistettava kansiyksikkö päästäksesi paikallisiin kytkimiin tai valitsimiin. Toimi alla olevien vaiheiden mukaan.

1\) Poista kameran etukansi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9Faq92w8dhuaLQOxbMve%2F5.jpeg?alt=media" alt=""><figcaption><p>Poista kameran etukansi.</p></figcaption></figure>

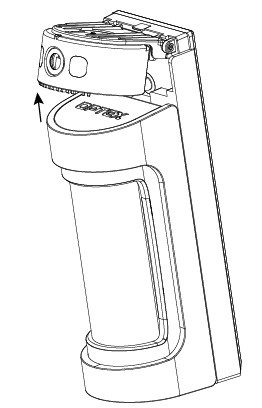

2\) Nosta kameramoduulia kaarevalta puolelta.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3TXudmIS8Hdb5jyqWnol%2F7.jpeg?alt=media" alt=""><figcaption><p>Nosta kameramoduulia kaarevalta puolelta.</p></figcaption></figure>

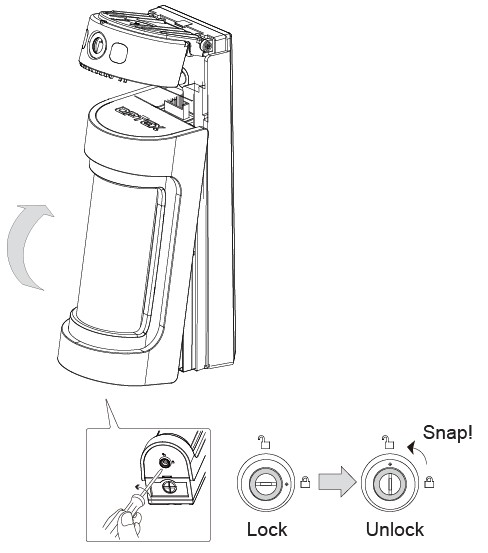

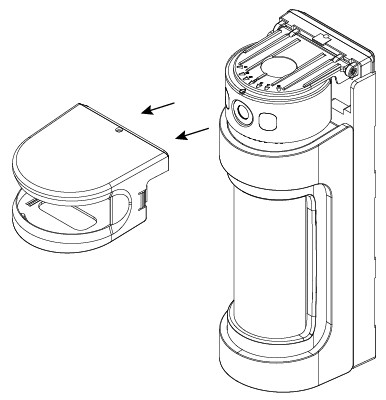

3\) Avaa alalukko ja poista kansiyksikkö.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYOeMPlUDAhVRqCeMzAqe%2F6.jpeg?alt=media" alt=""><figcaption><p>Avaa alalukko ja poista kansiyksikkö.</p></figcaption></figure>

#### PIR-alueen suunta & kameran suunnan säätö

* Sekä kameramoduulin että IR-anturin kulmia voidaan säätää 7 tasolla A:sta G:hen.
* Kameran kulman ja PIR-anturin kulman on oltava yhdenmukaiset optimaalisen peiton varmistamiseksi. Esimerkiksi jos asetat PIR-anturin kulman tasolle A, aseta myös kameran kulma tasolle A.

*\<HUOM>*

{% hint style="warning" %}
Huom:

Älä säädä kameramoduulia, kun se on nostettuna. Säädä kameramoduulia vain, kun se on normaalissa käyttöasennossa.
{% endhint %}

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FF01xoc7cR2ujVXx70f6h%2F8.png?alt=media" alt=""><figcaption></figcaption></figure>

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVBPqBbs9XQLYDsYy5cgF%2F9.png?alt=media)

#### PIR-tunnistusalueen pituuden säätö

PIR-etäisyyden raja voidaan säätää 5 tasoon (2,5–12 m).

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1TVkCxt9bVcVZyEtLVWB%2F10.png?alt=media)

#### Dip-kytkinasetukset & PIR-herkkyyden asetus

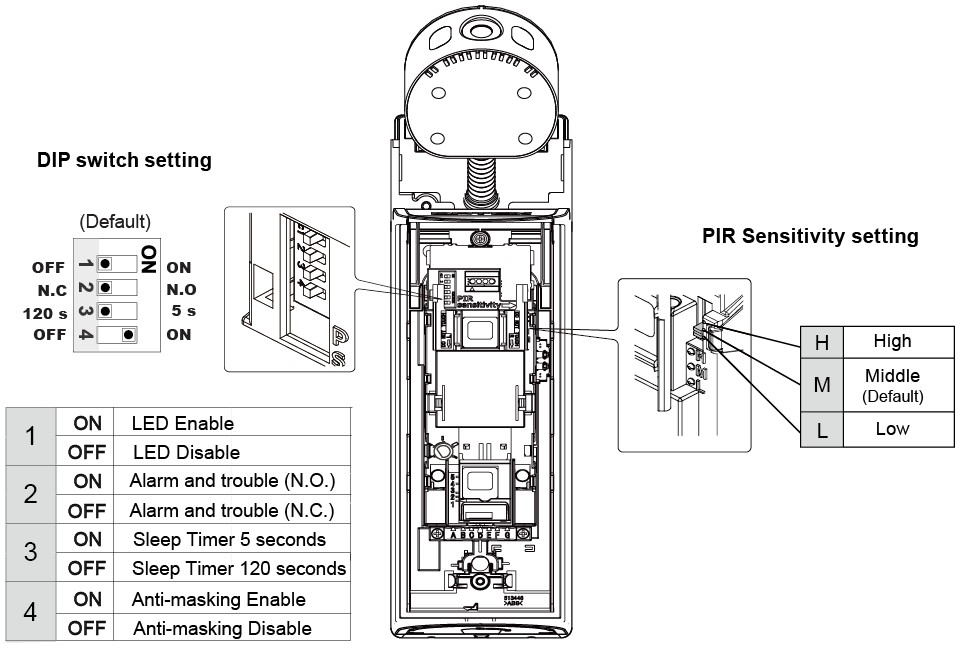

* Kunkin DIP-kytkimen ja PIR-herkkyyden valitsimen toiminnot on lueteltu alla olevissa taulukoissa. Kun Dip-kytkimen ja PIR-herkkyyden asetuksia on muutettu, poista paristot ja aseta ne takaisin virtakytkimen kytkemiseksi päälle. Laite toimii uusilla asetuksilla uudelleenkäynnistyksen jälkeen.
* Huomaa, että LED, anti-masking, lepotimeri ja PIR-herkkyys voidaan myös ohjelmoida etänä ohjauspaneelista. Etäasetukset paneelista ohittavat DIP-kytkimen asetukset. (Katso ***Etäasetukset*** yksityiskohtia.)

{% hint style="warning" %}
Huom:

Ole hyvä ja ***ÄLÄ KÄYTÄ*** muuta Dip-kytkin 2:n oletusasetus (N.C.).
{% endhint %}

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fbh3DRI2sQVHlgYZS0RTQ%2F11.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### PIR-alueen maskaus

PIR-kamera toimitetaan maskausliuskalla, jotta tietyt alueet voidaan jättää huomiotta, kun niitä ei tarvitse valvoa tai ne voivat aiheuttaa vääriä hälytyksiä, kuten tuulessa heiluvat lehdet täydessä lehdessä.  Peittääksesi tietyn alueen:

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHpQhEm0fI32d1evvQwxX%2Fimage.png?alt=media&#x26;token=312f45c6-6c0f-4158-b4fc-7f2d4c58ca62" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fyy7q47D2MH9saTSDIg7o%2Fimage.png?alt=media&#x26;token=7d3ad4b1-3f8d-4833-a0f8-c570ef318dd6" alt=""><figcaption></figcaption></figure>

### Testitila

Testitila tulee suorittaa vahvistaaksesi PIR-kameran toiminnan ja peiton oikeellisuuden.

Testitilassa lepotimeri on poissa käytöstä ja LED-ilmaisin syttyy osoittaakseen tunnistustilan.

* Sulje kansiyksikkö, jolloin “TEST MODE” käynnistyy automaattisesti.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5UwaDmBdiEic7mAvlySh%2F15.jpeg?alt=media)

* Tarkista syttyykö LED 2 sekunniksi, kun kohde havaitaan.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzmPQCeNZTmWWjquoiYIY%2F16.jpeg?alt=media)

* “TEST MODE” päättyy 3 minuutin kuluttua kansiyksikön sulkemisesta, IR-punaisen LEDin vilkkuessa 5 sekunnin ajan.

### Aloitus – PIR-kameran opettaminen ohjauspaneeliin

* Aseta neljä AA L91 litiumparistoa paristokoteloon kytkeäksesi PIR-kameran virran, varmistaen napaisuuden oikea liitäntä.
* PIR-kamera alkaa lämmetä ja IR-punainen LED vilkkuu 60 sekuntia. Odota lämmitysprosessin valmistumista.
* Aseta ohjauspaneeli oppimistilaan; katso ohjauspaneelin käsikirjasta lisätiedot.
* Paina ja pidä Test-painiketta 3 sekuntia lähettääksesi opetuskoodeja, ja vapauta painike, kun VST-894:n punainen LED syttyy. LED pysyy päällä enintään 20 sekuntia, mikä osoittaa, että PIR-kamera on oppimistilassa.
* Jos ohjauspaneeli vastaanottaa signaalin PIR-kameralta, se näyttää tiedot vastaavasti. Kun PIR-kameran LED on päällä 20 sekunnin aikana, valitse PIR-kamera ohjauspaneelin verkkosivulla ja napsauta “**lisää**” lisätäksesi sen paneeliin. Katso ohjauspaneelin manuaalista lisätietoja.
* Kun PIR-kamera saa kuittauksen ohjauspaneelilta, VST-894:n punainen LED vilkkuu 6 kertaa ja sammuu osoittaen onnistuneen oppimisen.
* Kun PIR-kamera on opittu järjestelmään, aseta ohjauspaneeli Kävelytestitilaan. Pidä PIR-kamera halutussa paikassa ja paina Test-painiketta vahvistaaksesi, onko tämä sijainti ohjauspaneelin signaalialueella.

{% hint style="warning" %}
Huom:

* Kun Test-painiketta on pidetty painettuna 3 sekuntia, PIR-kameran LED on päällä 20 sekuntia. Jos PIR-kamera ei saa kuittausta ohjauspaneelilta tämän 20 sekunnin aikana, LED sammuu. Test-painiketta on pidettävä painettuna uudelleen 3 sekuntia lähettääksesi opetuskoodeja uudelleen.
* Jos PIR-kamera on jo olemassa jossain ohjauspaneelijärjestelmässä, sinun täytyy ensin poistaa PIR-kamera kyseisestä ohjauspaneelista ennen kuin voit oppia sen toiseen ohjauspaneeliin.
* Kun opetat PIR-kameran toistimeen/reitittimeen, paina Test-painiketta kerran (älä pidä sitä painettuna 3 sekuntia) lähettääksesi oppimiskoodin.
  {% endhint %}

### Muokkaa laitteen toimintaluokkaa

1. Käytä paneelin verkkosivun "Muokkaa laitetta" -toimintoa muuttaaksesi alueasetusta.
2. Laitteelle, joka kommunikoi suoraan paneelin kanssa, asetus on valmis OK-painikkeen napsautuksen jälkeen.

Toistinta käyttävän laitteen kohdalla pidä PIR-kameran Test-painiketta painettuna 3 sekuntia lähettääksesi signaalin paneelille ja vapauta painike, kun VST-894:n LED syttyy.

### Etäasetukset

* PIR-kamera tukee PIR-herkkyyden, anti-maskingin, lepotimerin ja LEDin etäasetuksia ohjauspaneelista.
* Kun PIR-kamera kytketään päälle, sen PIR-herkkyys, anti-masking, lepotimeri ja LED määräytyvät DIP-kytkinasetusten mukaan. (Katso **DIP-kytkinasetukset** lisätietoja varten.) Käyttäjät voivat muuttaa asetuksia joko säätämällä DIP-kytkimiä tai ohjelmoimalla paneelista etänä. Etäasetukset paneelista ohittavat DIP-kytkimen asetukset.

**Ohjauspaneelin verkkosivu**

1. Paneelin paikallisella verkkosivulla siirry Muokkaa laitetta -sivulle ja anna IR-konfiguraatioarvo Anturin asetukset -osioon. Napsauta OK vahvistaaksesi. Katso alla oleva taulukko konfiguraation yksityiskohtia varten. Esimerkiksi jos haluat asettaa PIR-herkkyyden matalaksi, sammuttaa LEDin, asettaa lepotimerin 120 sekuntiin ja poistaa anti-masking-toiminnon käytöstä, voit syöttää 00.
2. Paina PIR-kameran Test-painiketta kerran lähettääksesi signaalin ohjauspaneelille, jotta uudet asetukset otetaan käyttöön välittömästi. Jos painiketta ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, eli valvontasignaalien tai PIR-hälytysten lähetyksen yhteydessä.

| **IR-määritys** | **PIR-herkkyys** | **LED**     | **Lepotimeri (T)** | **Anti-masking (A)** |
| --------------- | ---------------- | ----------- | ------------------ | -------------------- |
| 00              | Matala           | Pois päältä | 120 sekuntia       | Poista käytöstä      |
| 01              | Matala           | Päällä      | 120 sekuntia       | Poista käytöstä      |
| 02              | Matala           | Pois päältä | 5 sekuntia         | Poista käytöstä      |
| 03              | Matala           | Päällä      | 5 sekuntia         | Poista käytöstä      |
| 04              | Matala           | Pois päältä | 120 sekuntia       | Ota käyttöön         |
| 05              | Matala           | Päällä      | 120 sekuntia       | Ota käyttöön         |
| 06              | Matala           | Pois päältä | 5 sekuntia         | Ota käyttöön         |
| 07              | Matala           | Päällä      | 5 sekuntia         | Ota käyttöön         |
| 40              | Keskitaso        | Pois päältä | 120 sekuntia       | Poista käytöstä      |
| 41              | Keskitaso        | Päällä      | 120 sekuntia       | Poista käytöstä      |
| 42              | Keskitaso        | Pois päältä | 5 sekuntia         | Poista käytöstä      |
| 43              | Keskitaso        | Päällä      | 5 sekuntia         | Poista käytöstä      |
| 44              | Keskitaso        | Pois päältä | 120 sekuntia       | Ota käyttöön         |
| 45              | Keskitaso        | Päällä      | 120 sekuntia       | Ota käyttöön         |
| 46              | Keskitaso        | Pois päältä | 5 sekuntia         | Ota käyttöön         |
| 47              | Keskitaso        | Päällä      | 5 sekuntia         | Ota käyttöön         |
| 80              | Korkea           | Pois päältä | 120 sekuntia       | Poista käytöstä      |
| 81              | Korkea           | Päällä      | 120 sekuntia       | Poista käytöstä      |
| 82              | Korkea           | Pois päältä | 5 sekuntia         | Poista käytöstä      |
| 83              | Korkea           | Päällä      | 5 sekuntia         | Poista käytöstä      |
| 84              | Korkea           | Pois päältä | 120 sekuntia       | Ota käyttöön         |
| 85              | Korkea           | Päällä      | 120 sekuntia       | Ota käyttöön         |
| 86              | Korkea           | Pois päältä | 5 sekuntia         | Ota käyttöön         |
| 87              | Korkea           | Päällä      | 5 sekuntia         | Ota käyttöön         |

### Kiinnitys- ja asennustapa

**Ennen VST-894:n kiinnitystä (valinnainen vaihe):**

1. Kokoa PIR-kamera ja kiristä litteähköinen yläkiinnitysruuvi.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsYeF3vGruuWiFA3NIwAk%2F17.jpeg?alt=media)

2. Tasaa Mylar-teipin kaareva osa VST-894:n alaosan kaarevan osan kanssa; kiinnitä Mylar-teippi pohjaan vahvempaa pito- ja kiinnitystä varten.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwSYpVsOhFouW9FJGAKsn%2F18.jpeg?alt=media)

3. Käännä Mylar-teippi VST-894:n pyöreän reunan mukaisesti sen taakse.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqKIJRwv9ZRXkZu52Ds50%2F19.jpeg?alt=media) ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FURjN0GgrzWUq6LkLwqil%2F20.jpeg?alt=media)

**Asennus kiinnitystelineellä:**

* PIR-kamera on suunniteltu asennettavaksi joko tasaiselle pinnalle tai kulmaan mukana toimitetuilla kiinnitysruuveilla ja seinätulpilla.
* Kiinnitysraudassa on irrotettavia alueita, joissa muovi on ohuempaa ja voidaan rikkoa kiinnitystä varten. Kolme irrotettavaa kohtaa on pinnakiinnitystä varten ja neljä kulmakiinnitystä varten, kuten kuvassa on esitetty.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8pLj4m0Svy5eIR2BUYfH%2Fimage.png?alt=media&#x26;token=dd6a2a89-a424-482e-a81e-294d20ecca45" alt=""><figcaption></figcaption></figure>

1. Pintakiinnitystä varten käytä kiinnitysrautaa mallina porataksesi 3 reikää kiinnitettävään seinään. Kulmakiinnitystä varten poraa 4 reikää seinään.
2. Työnnä seinätulpat sisään, jos PIR-kamera asennetaan kipsiin tai tiileen.
3. Kiinnitä kiinnitysrauta seinään ruuvaamalla.
4. Ripusta PIR-kamera kiinnitysraudalle ja paina alaspäin, kunnes kuulet napsahduksen.

{% hint style="warning" %}
Huom:

Varmista, että PIR-kamera on kunnolla ripustettu kiinnitysraudalle, jotta takapuolen väärinkäytön kytkin puristuu täysin alas.
{% endhint %}

**Pinta-asennus**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F93XruohfcB07R3czUWuP%2Fimage.png?alt=media&#x26;token=4b565180-a765-4450-b485-3fd9994c5558" alt=""><figcaption></figcaption></figure>

**Kulma-asennus**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp6Ogj6xsBdUHqnkiR7RN%2Fimage.png?alt=media&#x26;token=998471e9-6b7f-4e69-88bc-a7cfe8416155" alt=""><figcaption></figcaption></figure>

5. **(Valinnainen vaihe)** PIR-kameran yläosaan kiinnitä vakautusruuvi sen paikalleen ja kiristä se kiinnitysrautaan. Kiristä kaksi ala-ankkurointiruuvia kiinnitysraudan alaosasta VST-894:n pohjaan varmistaaksesi laitteen tiukan kiinnityksen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FigxiYFPy4PkHCRvytdVy%2Fimage.png?alt=media&#x26;token=fcca4e19-87b8-42b6-952c-e1724ea9814e" alt=""><figcaption></figcaption></figure>

### Asennussuositukset

**Suositellaan asentamaan PIR-kamera seuraaviin paikkoihin:**

* Asenna 0,8–1,2 m:n (2'7"–4') korkeudelle maanpinnasta, jossa tunkeutuja yleensä liikkuu PIR-kameran näkökentän läpi.
* Kun asennetaan kulmaan (45 astetta), suositellaan PIR- ja kamerakulmia tasoille C/D/E, joista taso D tarjoaa parhaan laadun.
* Kun asennetaan tasaisesti (0 astetta), kaikki 7 kulmaa (A/B/C/D/E/F/G) toimivat hyvin.
* Alla on vaakasijainnin D aluekuvaaja.
* PIR-kameran suurin tunnistusalue on 12 metriä ja 90 asteen leveä.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F24jjHPeYdclT16e90zh1%2Fimage.png?alt=media&#x26;token=f8b0e750-149c-4af2-9d4e-6da0b3e4fc71" alt=""><figcaption></figcaption></figure>

**Rajoitukset:**

* Älä altista PIR-kameraa suoraan kirkkaalle auringonvalolle.
* Vältä suuria esteitä havaitsemisalueella.
* Älä suuntaa suoraan lämmönlähteisiin, kuten tulipaloon tai kattilaan, äläkä asenna lämmittimien yläpuolelle.
* Älä koskaan yritä purkaa tai muuttaa laitetta.
* Asenna PIR-kamera suorassa asennossa. Älä kallista sitä.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyhTWk6kJWmQXd6pROR6H%2Fimage.png?alt=media&#x26;token=d3bf5d92-1d21-4cc4-be82-8dc85dd0bd9b" alt=""><figcaption></figcaption></figure>

* Älä asenna liiketunnistinkameraan paikkoihin, joissa esineet kuten puut ja pyykit liikkuvat tuulen vaikutuksesta, sillä ne voivat estää kameran näkökentän.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPqyKmq4Dv3Y5SHNdbgAI%2Fimage.png?alt=media&#x26;token=dc38e96b-d8ef-4d5e-970c-b19a33cae8b0" alt=""><figcaption></figcaption></figure>

* Poista kaikki valoa heijastavat pinnat havaintoalueelta sekä vesilammikot.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTXwSUUs2phlV0LFSz0Bh%2Fimage.png?alt=media&#x26;token=005b6df9-85e6-4c30-b32d-98d7ef344065" alt=""><figcaption></figcaption></figure>

* Vältä kohdistamista ulkoyksikön imu- tai poistoilman virtauspolulle.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeVsd0gT6C9XrcYf2q7AO%2Fimage.png?alt=media&#x26;token=a3e28480-289b-41c7-8792-20f2d42e04de" alt=""><figcaption></figcaption></figure>
