# VESTA-347

**VST-892EX-IL-F1 (lithium)**

## **Ulkoilma PIR-liikeanturikamera**&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FA814UO9Yo9cM2BGwhMMd%2Fimage.png?alt=media&#x26;token=1ad23fee-583e-4ea8-80fd-ce674aa6bbd6" alt=""><figcaption></figcaption></figure>

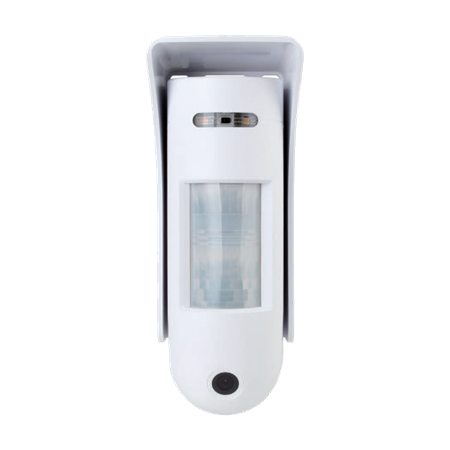

VST-892EX on ulkokäyttöön tarkoitettu passiivinen infrapuna- (PIR) liikeanturikamera. Se pystyy lähettämään langattomia signaaleja ja tallennettuja kuvia (kuvanlaatu jopa 640 x 480 pikseliä) ohjauspaneelille liikkeen havaitsemisen yhteydessä.

Yöllisen valaistuksen ominaisuudella, UV-säteilynkestävällä kotelolla ja IPX6-vedenpitävyydellä varustettu VST-892EX sopii erinomaisesti takapihoille, nurmikoille, porteille, ulkokäytäville ja käytäville.

Ulkopuolinen PIR-kamera on suunniteltu antamaan tyypillinen tunnistusalue 10 metriä, kun se on asennettu 2,3 metrin korkeudelle maanpinnasta.

Se tarjoaa lemmikkisuvun (pet-immunity) jopa 60 kiloon asti ja siinä on kolme valittavaa herkkyystasoa eri ympäristöjä varten.

Lisäksi VST-892EX on suunniteltu digitaalisella lähestymisanturilla. Anti-masking-ominaisuus mahdollistaa yritysten havaitsemisen, joissa anturin näkökenttään asetetaan esineitä sen sumentamiseksi.

VST-892EX on myös yhteensopiva Climaxin toistimen RP-29/reitittimen RMB-29 kanssa, jotka voivat edelleen laajentaa RF-viestintäaluetta vaikeasti saavutettaviin paikkoihin.

PIR-liikeanturikameran etäkonfigurointi on tuettu. DIP-kytkinten säätämisen lisäksi käyttäjät voivat myös ottaa käyttöön/poistaa käytöstä double knock -toiminnon ja lemmikkisuvun sekä säätää PIR-kameran herkkyyttä ohjauspaneelin verkkosivulta tai Home Portal Serveristä.

**VST-892EX-sarjaan kuuluu seuraavat mallit:**

VST-892EX – PIR-liikeanturikamera salama-LEDillä

VST-892EX-IL – PIR-liikeanturikamera infrapuna-LEDillä

## ***Osien tunnistus***

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F53MUx3sz4zhwlequMf2q%2F0.jpeg?alt=media)

1. **Digitaalinen lähestymishavaitseja**

Digitaalista läheisyyshavaitinta käytetään havaitsemaan mahdolliset peittämisyritykset (estot) tunkeilijan toimesta.

2. **LED-osoitin (punainen)**

LED-osoitinta käytetään järjestelmän tilan näyttämiseen.

3. **Salama-LED/Infrapuna-LED**

Salama-LED (VST-892EX:lle) tai infrapuna-LED (VST-892EX-IL:lle) tuottaa riittävästi valoa kuvan ottamiseen hämärässä valossa.

4. **IR-anturi**

Anturi on tarkoitettu liikkuvien kohteiden havaitsemiseen.

5. **PIR-kameran objektiivi**
6. **Sisäinen väärinkäsittelyilmaisin**
7. **Testi\&Oppi -painike**

-Paina ja pidä painiketta 3 sekuntia lähettääksesi oppimiskoodin, ja vapauta painike, kun punainen LED syttyy.

-Paina painiketta kerran siirtyäksesi testitilaan 10 minuutiksi.

-Paina painiketta kerran lähettääksesi oppimiskoodin toistimelle/reitittimelle.

8. **DIP-kytkinlohko**

Toiminnon ja havaitsemisherkkyystasojen asettamiseen on 8 DIP-kytkintä.

9. **Paristokotelo**
10. **Asennusteline**
11. **Koukut**
12. **Kiinnitysreiät**

## ***LED-ilmaisin***

Kun LED-osoitin on käytössä, se syttyy seuraavissa tilanteissa:

* Kun manipulointikytkin (Tamper Switch) laukeaa, LED vilkkuu 2 sekuntia ilmaisten, että se lähettää “**Väliintulo**” signaalia.
* Kun PIR-kamera on vikatilassa (manipulointi auki tai alhainen akku jatkuu), aina kun se lähettää havaitun liikkeen, LED vilkkuu 2 sekuntia.
* Kun Test-painiketta painetaan kerran siirtyäksesi testitilaan, LED vilkkuu 60 sekuntia ilmaisten, että PIR-liikeanturikamera lämpenee.
* Testitilassa LED syttyy 2 sekunniksi aina, kun liikettä havaitaan.

LED ei vilku, jos PIR-kameran manipulointi ja akku ovat normaalit eikä se ole testitilassa.

Jos LED vilkkuu merkkinä signaalin lähetyksestä, se vilkkuu nopeasti kahdesti vastaanottaessaan paneelin vahvistuksen.

{% hint style="warning" %}
Huom:

LED-ilmaisin voidaan ottaa käyttöön asettamalla DIP-kytkin 2 ON-asentoon. Katso **DIP-kytkimen asento -taulukosta** kohtaan.
{% endhint %}

## ***Kuvanotto***

Kun hälytysjärjestelmä on asetettu päälle, PIR-kamera ottaa 1, 3 tai 6 hälytyskuvaa resoluutioilla 640 x 480 tai 320 x 240 (ohjauspaneelista ohjelmoitavissa) liikkeen havaitsemisen yhteydessä. Voit myös manuaalisesti pyytää PIR-kameraa ottamaan kuvan ohjauspaneelin kautta. Kaapatut kuvat siirretään ohjauspaneelille käyttäjien tarkasteltavaksi.

{% hint style="warning" %}
Huom:

Jos PIR-kamera on asennettu paikkaan, jossa kameran näkökenttä on monimutkainen ympäristö voimakkaine valoineen tai runsaine väreineen, otettujen kuvien tiedostokoko voi olla suuri, mikä saattaa johtaa kuvien katkeamiseen niiden siirron aikana ohjauspaneeliin.
{% endhint %}

## ***Lämmitysjakso***

PIR-kamera lämpenee 60 sekuntia seuraavissa tilanteissa:

* Kun PIR-kamera kytketään päälle ohjauspaneelin järjestelmän toimesta siirtyessä arm-tilaan.
* Kun testipainiketta painetaan kerran siirtyäksesi testitilaan.

Punainen LED vilkkuu hitaasti lämmittelyjakson aikana. 60 sekunnin lämmittelyjakson aikana PIR-kamera ei aktivoidu.

## ***Testitila***

* PIR-kamera voidaan asettaa testitilaan 10 minuutiksi painamalla testipainiketta kerran.
* Testitilassa lepotimeri ja kuvankaappaustoiminnot ovat poissa käytöstä. LED-ilmaisin syttyy kahdeksi sekunniksi aina, kun liikettä havaitaan.
* PIR-kamera poistuu automaattisesti testitilasta 10 minuutin jälkeen ja palaa normaalitilaan.
* Testitilassa LED-ilmaisin on oltava käytössä asettamalla DIP-kytkin 2 ON-asentoon, ja double knock -toiminto on oltava pois käytöstä asettamalla DIP-kytkin 7 OFF-asentoon, jotta käyttäjä voi testata tunnistusaluetta.

## ***Kaksoisisku-toiminto***

* PIR-kamerassa on double knock -toiminto. Jos double knock -toiminto on käytössä, PIR-kamera raportoi hälytyksen ohjauspaneelille vain, jos kaksi liikettä havaitaan 10 sekunnin sisällä. Jos double knock -toiminto on pois käytöstä, PIR-kamera raportoi hälytyksen ohjauspaneelille heti liikkeen havaitsemisen yhteydessä.

## ***DIP-kytkimen asento -taulukosta***

Kunkin DIP-kytkimen toiminto on lueteltu alla olevassa taulukossa. DIP-kytkin on joko ON tai OFF. Ylin asento tarkoittaa ON:ia ja alin asento tarkoittaa OFF:ia.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FU96gR8OO8ah8yD91nO9a%2F10.png?alt=media&#x26;token=8f77da0f-d1ec-4ef2-b7d8-c4f293419aab" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Huom:

&#x20;Muuttamisen jälkeen kytke PIR-kamera uudelleen virtaan, jotta se toimii uusilla DIP-kytkimen asetuksilla.
{% endhint %}

## ***Etäasetus***

* PIR-liikeanturikamera tukee double knock -toiminnon, herkkyyden ja lemmikkisuvun etäasetuksia.
* Kun PIR-kamera kytketään päälle, sen double knock -toiminto määräytyy DIP SW7 -asetuksen mukaan, herkkyys määräytyy DIP SW5 & SW6 -asetusten mukaan ja lemmikkisuoja määräytyy DIP SW8 -asetuksen mukaan. Käyttäjät voivat joko säätää DIP-kytkimiä tai muuttaa etäasetuksena double knock -toimintoa, herkkyyttä ja lemmikkisuojaa ohjauspaneelin verkkosivulta tai Home Portal Serveristä. Etäasetukset korvaavat DIP-kytkimen asetukset.

### **Ohjauspaneelin verkkosivu**:

1. Paneelin paikallisella verkkosivulla siirry Muokkaa laitetta -sivulle ja syötä PIR-kameran kokoonpano Sensor Setting -osioon. Napsauta OK vahvistaaksesi.

Katso alla olevaa taulukkoa kokoonpanon yksityiskohtia varten. Esimerkiksi, jos haluat poistaa kaksoisiskun käytöstä ja asettaa herkkyydeksi Matala, voit syöttää 00.

| **IR-määritys** | **Kaksoisisku** | **Herkkyys**                  | **Lemmikkisieto** |
| --------------- | --------------- | ----------------------------- | ----------------- |
| 00              | Ei              | Matala                        | Kyllä             |
| 20              | Ei              | Keskitaso                     | Kyllä             |
| 40              | Ei              | Korkea                        | Kyllä             |
| 60              | Ei              | Lemmikkisuojaus pois käytöstä | Ei                |
| 80              | Kyllä           | Matala                        | Kyllä             |
| A0              | Kyllä           | Keskitaso                     | Kyllä             |
| C0              | Kyllä           | Korkea                        | Kyllä             |
| E0              | Kyllä           | Lemmikkisuojaus pois käytöstä | Ei                |

2. Paina PIR-kameran Test-painiketta lähettääksesi signaalin paneelille; uudet asetukset otetaan käyttöön välittömästi. Jos painiketta ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-laukaisusignaalin yhteydessä.

### **Home Portal -palvelin**:

1. Home Portal Serverissä siirry Laiteasetukset-sivulle, napsauta VST-892EX-laiteriviä ja valitse "IR Configuration".
2. Valitse alasvetovalikoista Double Knock -toiminto (Ota käyttöön/Poista käytöstä), Herkkyys (Korkea/Keski/Matal a) ja Lemmikkisuoja (Ota käyttöön/Poista käytöstä) ja napsauta "Submit" vahvistaaksesi asetuksen.
3. Paina PIR-kameran Test-painiketta lähettääksesi signaalin paneelille; uudet asetukset otetaan käyttöön välittömästi. Jos painiketta ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-laukaisusignaalin yhteydessä.

## ***Valvontasignaali***

* Asennuksen jälkeen PIR-kamera lähettää automaattisesti valvontasignaaleja ohjauspaneelille satunnaisin 90–110 minuutin välein.
* Jos ohjauspaneeli ei ole vastaanottanut signaalia PIR-kameralta ennalta asetetun ajan kuluessa, ohjauspaneeli näyttää näytöllään, että kyseisellä PIR-kameralla on signaalikatko-ongelma.

## ***Lepotoiminto***

* PIR-kamerassa on automaattinen noin yhden minuutin "lepoaika" virran säästämiseksi. Havaitun liikkeen lähettämisen jälkeen PIR-kamera ei lähetä uudelleen yhden minuutin aikana. Mikäli lisäliikettä havaitaan tämän yhden minuutin lepotilan aikana, lepotilaa jatketaan yhdellä minuutilla. Näin jatkuva liike PIR-kameran edessä ei kohtuuttomasti kuluta akkua.

## ***Manipulointisuoja***

* PIR-kamera on suojattu sisäisellä väärinkäsittelykytkimellä, joka puristuu kasaan kun PIR-kamera kiinnitetään asennustelineeseen. Kun PIR-kamera poistetaan asennustelineestä, väärinkäsittelykytkin aktivoituu ja PIR-kamera lähettää väärinkäsittelyn avausilmoituksen ohjauspaneelille muistuttaakseen käyttäjää tilanteesta.

## ***Anti-masking (peittämisen esto)***

* PIR-kamerassa on digitaalinen lähestymisanturi, joka voi havaita minkä tahansa peittämisyrityksen (estämisen) tunkeilijan toimesta.
* Kun maskaus tapahtuma havaitaan ja maskausolosuhde jatkuu 3 minuuttia, VST-892EX lähettää maskaushälytyssignaalin ohjauspaneelille ilmoittaen käyttäjälle maskausolosuhteesta.
* Kun maskaus/estö on poistettu ja se on kestänyt 3 minuuttia, VST-892EX lähettää palautussignaalin ohjauspaneelille.

## ***Paristo***

* PIR-kamera käyttää virtalähteenään neljää AAL91-litiumparistoa.
* PIR-kamerassa on alhaisen akun jännitteen tunnistus. Kun alhainen akku havaitaan, alhaisen akun signaali lähetetään ohjauspaneelille tavallisten signaalilähetysten yhteydessä, jotta ohjauspaneeli voi näyttää tilan sen mukaisesti.

### **Akun vaihtamiseksi:**

**Vaihe 1:** Poista PIR-kamera kiinnityskohdastaan.

**Vaihe 2:** Avaa takakannen kiinnitysruuvi ja avaa takakansi.

**Vaihe 3:** Poista vanhat paristot ja paina testipainiketta kaksi kertaa purkaaksesi ne täysin.

**Vaihe 4:** Aseta neljä uutta AAL91-litiumparistoa.

**Vaihe 5:** Paina testipainiketta kerran. Akun normaali signaali lähetetään ohjauspaneelille.

**Vaihe 6:** Ruuvaa takakansi takaisin paikalleen.

**Vaihe 7:** Kiinnitä PIR-kamera takaisin asennuspaikkaan.

## ***Aloitus – PIR-kameran opettaminen ohjauspaneeliin***

* Avaa pohjan kiinnitysruuvi ja avaa takakansi.
* Tarpeidesi mukaan aseta herkkyyskytkin kuten esitetään *DIP-kytkimen asento -taulukosta*.
* Aseta neljä AAL91-litiumparistoa paristokoteloon huolehtien napaisuuden oikeasta kytkennästä.
* Aseta ohjauspaneeli oppimistilaan; katso ohjauspaneelin ohjeet lisätiedoista.
* Pidä Test-painiketta painettuna 3 sekuntia lähettääksesi oppimiskoodin, ja vapauta painike, kun punainen LED syttyy. (Oppimiseksi paristokäyttöiseen paneeliin: pidä Test-painiketta painettuna 3 sekuntia ja paina sitten Test-painiketta uudelleen yhden sekunnin ajaksi.) LED palaa 20 sekuntia, mikä osoittaa, että PIR-kamera on oppimistilassa.
* Jos ohjauspaneeli vastaanottaa signaalin PIR-kameralta, se näyttää tiedot asianmukaisesti. Kun PIR-kameran LED on päällä 20 sekunnin aikana, valitse PIR-kamera ohjauspaneelin verkkosivulla ja napsauta **“add”** lisätäksesi sen paneeliin. Katso ohjauspaneelin käyttöoppaasta lisätietoja.
* Kun PIR-kamera saa vahvistuksen ohjauspaneelilta, PIR-kameran LED vilkkuu 6 kertaa ja sammuu osoittaen onnistuneen oppimisen.
* Kun PIR-kamera on opittu järjestelmään, aseta ohjauspaneeli Walk Test -tilaan. Pidä PIR-kamera halutussa paikassa ja paina Test-painiketta vahvistaaksesi, että tämä sijainti on ohjauspaneelin signaalialueella.
* Kun olet tyytyväinen siihen, että PIR-kamera toimii valitussa sijainnissa, voit jatkaa asennusta.

{% hint style="warning" %}
Huom:

* Kun Test-painiketta pidetään painettuna 3 sekuntia, PIR-kameran LED palaa 20 sekuntia. Jos PIR-kamera ei saa vahvistusta ohjauspaneelilta tämän 20 sekunnin aikana, LED sammuu. Test-painiketta on pidettävä jälleen 3 sekuntia uudelleen lähettääkseen oppimiskoodin uudelleen.
* Jos PIR-kamera on jo olemassa jossain ohjauspaneelijärjestelmässä, sinun täytyy ensin poistaa PIR-kamera kyseisestä ohjauspaneelista ennen kuin voit oppia sen toiseen ohjauspaneeliin.
* **Kävelytesti** tulisi suorittaa vahvistaaksesi PIR:n oikean toiminnan ja peiton.
* Kun opit PIR-kameran toistimeen/reitittimeen, paina Test-painiketta kerran (sen sijaan että pidät sitä 3 sekuntia painettuna) lähettääksesi oppimiskoodin
  {% endhint %}

## ***Muokkaa PIR-kameran toimintaa-aluetta***

Seuraa alla olevia ohjeita vaihtaaksesi PIR-kameran aluetta ohjauspaneelissa.

1. Käytä paneelin Muokkaa laitetta -toimintoa muuttaaksesi PIR-kameran alueasetusta.
2. Paina ja pidä testipainiketta PIR-kamerassa 3 sekuntia lähettääksesi signaalin paneelille, ja vapauta painike, kun LED syttyy.

## ***Kiinnitys- ja asennustapa***

### **Asennus kiinnitysjalustalla:**

* * PIR-kamera voidaan kiinnittää tasaiselle pinnalle mukana toimitetuilla kiinnitysruuveilla, tulppilla ja kiinnitysjalustalla.
  * Mukana toimitetussa kiinnityslevyssä on helposti rikottavia osia (knockout), joissa muovi on ohuempaa ja ne voidaan katkaista asennusta varten.
  * Asentaaksesi VST-892EX kiinnitysjalustalla:
    1. Käytä kiinnitysjalustaa mallina porataksesi 2 reikää seinään tulppia varten.
    2. Työnnä tulpat paikalleen ja kiinnitä asennuskiinnike seinään ruuveilla.
    3. Ripusta VST-892EX kiinnitysjalustaan ja sitten **työnnä alaspäin kunnes kuulet naksahduksen**.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW17hUo0iK9qdoj3g0JTd%2F2.jpeg?alt=media)

{% hint style="warning" %}
Huom:

Varmista, että PIR-kamera on kunnolla ripustettu kiinnitysjalustaan, jotta sisäinen manipulointikytkin puristuu täysin.
{% endhint %}

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQM06x27slUV4pQqLmr7r%2F3.png?alt=media)

### **Asennus kiinnitysjalustalla ja pyörivällä pidikkeellä:**

Pyörivä pidike tarjotaan käyttäjäystävällisenä asennusvaihtoehtona (valinnainen lisäosa, myydään erikseen). Se koostuu alustasta, joka kiinnitetään pintaan, ja pyörivästä pallosta, johon kiinnitysjalusta kiinnitetään.

Pyörivän pidikkeen avulla PIR-kameraa voidaan kiertää vaakasuunnassa optimaalisen peiton saavuttamiseksi.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlPlwA2FU7rxuJbxGuIcT%2F4.jpeg?alt=media)

Erityinen ruuvimeisseli, jossa on käännettävä kaksipuolinen kärki, ja kolme tähtimutteriruuvia toimitetaan pyörivän pidikkeen kiinnittämistä varten seinään.

Käytä mukana toimitettua ruuvimeisseliä kiristääksesi/avaaksesi tähtimutteriruuvit.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnyylBR8PEmKYaBEXmukM%2F5.png?alt=media)

* Asentaaksesi VST-892EX kiinnitysjalustalla ja pyörivällä pidikkeellä:

1. Kiinnitä pyörivä pidike seinään mukana toimitetuilla ruuveilla.
2. Kiinnitä kiinnitysteline pyörivään palloon kiinnitysruuvilla, joka kulkee läpi turvallisen asennusreijän.
3. Ripusta VST-892EX kiinnitysjalustaan ja työnnä sitten alaspäin, kunnes kuulet napsahduksen.
4. Käännä pyörivää palloa vaakasuunnassa säätääksesi VST-892EX:n tunnistuskulmaa. (Kun kulmasäätöruuvi on puoliksi löysällä, pyörivää palloa voidaan silti kääntää.)
5. Kun VST-892EX on käännetty haluttuun tunnistuspeittoon, voit lukita asennon kiristämällä kulmasäätöruuvin tiukasti.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuaWFk7JJyDsrjViYtSZO%2F6.png?alt=media)

## ***Asennussuositukset***

**Suositellaan asentamaan PIR-kamera seuraaviin paikkoihin:**

* Parhaan suorituskyvyn saavuttamiseksi asenna 2,3 metrin korkeuteen (mitattuna kameran pohjasta) maanpinnasta.
* Kulmaan saadaksesi laajimman näkökentän.
* Sijaintiin, jossa tunkeilija tyypillisesti liikkuu kameran näkökentän poikki.
* Pinnalle tai nurkkaan, josta eläimet eivät pääse käsiksi laitteeseen.
* PIR-kameran tunnistusalue on 10 m, kun se on asennettu 2,3 metrin korkeuteen maanpinnasta.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhT0myjZqfdQvnqDQXZsu%2F7.jpeg?alt=media)

**Rajoitukset:**

* Älä altista PIR-kameraa suoraan kirkkaalle auringonvalolle.
* Vältä suuria esteitä havaitsemisalueella.
* Älä suuntaa sitä lämmönlähteisiin, kuten tuliin ja kattiloihin, äläkä asenna sitä pattereiden yläpuolelle.
* Älä koskaan yritä purkaa tai muuttaa laitetta.
* Asenna PIR-kamera suorassa asennossa. Älä kallista sitä.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWjdagD5grtdbginzGrve%2F8.jpeg?alt=media)

6

* Älä asenna liikeanturikameraa kohtaan, jossa tuulen liikuttamat esineet kuten puut ja pyykit voivat estää liikeanturikameran näkökentän.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy7q2bhfYLlDAUWeCgpSW%2F9.jpeg?alt=media)

* Poista kaikki valoa heijastavat pinnat havaintoalueelta sekä vesilammikot.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPtk6ea2a8jirvaRFixrT%2F10.jpeg?alt=media)

* Vältä kohdistamista ulkoyksikön ilmanotto- tai poistoilmanvirtauksen polulle.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz6Fs2Bs3OizvwayyoWEv%2F11.jpeg?alt=media)

{% hint style="danger" %}
*TÄRKEÄ HUOMAUTUS*

* Säädä Dip-kytkimiä PIR-kameran asennuspaikan mukaan optimaalisen suorituskyvyn saavuttamiseksi. Jos Dip-kytkimen asetukset eivät vastaa asennusympäristöä, PIR-kameran suorituskyky heikkenee ja voi aiheuttaa joko väärähälytyksiä tai kyvyttömyyden havaita liikettä.
* PIR-kamera havaitsee erot liikkuvan kohteen ja taustan välillä. Jos kohde on paikallaan (eli ei liiku), PIR-kamera ei pysty havaitsemaan sitä.
* PIR-kameralla on suuntaava ominaisuus ja se on tehokkaimmillaan havaitsemaan tunkeilijan liikettä tunnistusalueen poikki. Se on vähemmän herkkä havaitsemaan suoraan kameraa kohti suuntautuvaa liikettä.
* Parhaan suorituskyvyn saavuttamiseksi muista säätää liikeanturikameran asennuskorkeus suhteessa talon suurimman lemmikin korkeuteen. Pidemmät koirat vaativat kameran asentamista korkeammalle lemmikkiystävällisyyden varmistamiseksi.
* PIR-kameralla on noin 1 metrin pituinen kuolleen kulman alue kameran alapuolella, kun se on asennettu 2,3 metrin korkeuteen. Kuolleen kulman alue suurenee, jos kamera asennetaan yli 2,3 metrin korkeuteen, ja pienenee jos asennus tehdään alemmaksi.
* Ellei toisin vaadita, suosittelemme pitämään PIR-kameran asennuskorkeuden 2,3 metrissä optimaalisen suorituskyvyn saavuttamiseksi. Jos muutat asennuskorkeutta, suorita tunnistustesti varmistaaksesi, että PIR-kamera voi havaita tunkeilijan normaalisti valitulla korkeudella.
  {% endhint %}
