# VESTA-335

**DC-32-EX**

## **Ulkoinen ovikytkin**&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoY1jQfs5ALiTLXXl7r5z%2Fimage.png?alt=media&#x26;token=8e619c6c-2bef-4378-a1b2-85d2c54f0c97" alt=""><figcaption></figcaption></figure>

DC-32-EX on ulkokäyttöön tarkoitettu ovikytkin, jota käytetään ulkoporttien, sisäänkäyntien, poistumisten ym. avaamisen ja sulkeutumisen havaitsemiseen. Ovikytkin voidaan myös asentaa metallimateriaaleihin, ja sen voimakas magneetti sietää laajan raon virhälyjen vähentämiseksi.

Laite pystyy myös ilmoittamaan signaaliongelmista sekä heikosta paristotilasta. Etu- ja takapuolen vääntösuoja-kytkimet tarjoavat suojan laitteen luvattomalta avaamiselta ja irrottamiselta.

Ovikytkimestä löytyy laajennusliitäntä, joka voidaan liittää olemassa olevaan langalliseen laitteeseen. Kun liitetty laite laukaistaan, myös ovikytkin aktivoituu.

## ***Osien tunnistus***

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmBpKEjhuaSkMQ3pZ6xzJ%2F0.jpeg?alt=media)

1. **Suojaava kansi**
2. **Paristokansi**
3. **Etuvääntösuoja-kytkin**

Kun paristokansi poistetaan, etuvääntösuoja-kytkin aktivoituu.

4. **LED-ilmaisin**
5. **Laajennusliitin**

Sisäisen magneettikytkimen lisäksi on tarjolla lisä 2-nastainen kuiva- kontaktinen liitin laajennusmagneettikytkimelle tai mille tahansa laitteelle, jolla on N.C. (normaalisti suljettu) toiminnallisuus.

6. **Oppimis-/testipainike**

Käytä terävää työkalua painaaksesi painiketta lähettääksesi opetuskoodeja tai siirtyäksesi testitilaan 3 minuutiksi.

7. **Paristokotelo**

Ovikytkin käyttää virtalähteenään kahta AA L91 -litiumparistoa.

8. **Johdotusreikä**

Käytetään laajennusliittimen johtojen johtamiseen.

9. **Takavääntösuoja-kytkin**

Aina kun ovikytkin poistetaan asennuspinnalta, takavääntösuoja-kytkin aktivoituu.

**10 koukkua**

11. **Kiinnityskolot**
12. **Poistettavat osat**
13. **Irtoava alue**
14. **Johdotusura**

Käytetään johtojen reititykseen.

## ***LED-ilmaisin***

* Normaalitilassa LED ei syty, kun oven kosketin aktivoituu.
* Kun ovikytkimen pariston jännite on alhainen, LED vilkkuu aina kun ovikytkin aktivoituu (laite avattu/suljettu).
* Kun jokin vääntösuoja-kytkimistä laukeaa, LED vilkkuu. Kun vääntötapahtuma jatkuu, LED vilkkuu aina kun ovikytkin aktivoituu.
* Kun ovikytkin on testitilassa, LED vilkkuu aina kun se aktivoituu.
* Kun paristo on tyhjentynyt, ovikytkin lopettaa kaikki toiminnot ja LED vilkkuu 4 sekunnin välein.

## ***Paristo***

* Ovikytkin käyttää kahta **AA L91 -litiumparistoa** virtalähteenään. Huomaa: **AINA** vaihda paristot oikeankokoisiin ja oikeajännitteisiin paristoihin.
* Ovikytkin pystyy havaitsemaan heikon pariston tilan. Kun pariston jännite on alhainen, paristohälytys lähetetään ohjauspaneelille ilmoitukseksi. LED syttyy, kun ovikytkin aktivoituu heikon pariston tilassa. Kun paristo on tyhjentynyt, ovikytkin lopettaa kaikki toiminnot ja LED vilkkuu 4 sekunnin välein.
* Paristoja vaihdettaessa, vanhojen paristojen poistamisen jälkeen paina turvakytkintä kaksi kertaa tyhjentääksesi sen täysin ennen uusien paristojen asettamista.

## ***Manipulointisuoja***

* Ovikytkin on suojattu kaikilta yrityksiltä avata paristokansi tai irrottaa laite asennuspinnalta.
* Jos ovikytkin havaitsee vääntötilan, kuten paristokannen avaamisen tai laitteen irrottamisen, vääntöhälytys lähetetään ohjauspaneelille muistuttamaan käyttäjää tilanteesta.

## ***Valvontasignaali***

* Ovikytkin lähettää automaattisesti valvontaviestejä (Supervisory Signals) ohjauspaneelille satunnaisin väliajoin 30–50 minuutin välillä.
* Jos ohjauspaneeli ei ole vastaanottanut ovikytkimen signaalia asetetun ajan kuluessa, ohjauspaneeli ilmoittaa kyseisellä ovikytkimellä olevan signaalin puuttumisongelma.

## ***Testitila***

* Normaalitilassa paina testipainiketta lähettääksesi testisignaalin ja oppimiskoodin ohjauspaneelille. Oven kosketin siirtyy myös testitilaan 3 minuutiksi.
* Testitilassa LED syttyy aina, kun oven kosketin aktivoituu.
* Jokainen lisäpainallus Test-painikkeesta nollaa testitilan ajan 3 minuuttiin.

## ***Aloittaminen***

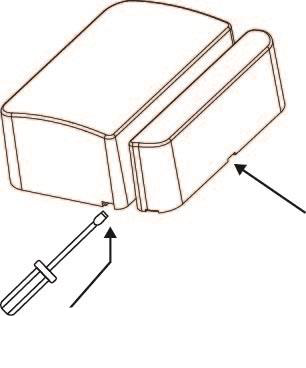

* Työnnä litistetyn pään ruuvimeisseli uraan ja työnnä ylöspäin avataksesi suojakannen. (**Kuva 1**)
* Poista paristokansi ja aseta paristot kytkeäksesi laite päälle.
* Aseta ohjauspaneeli opetus-/oppimistilaan (katso paneelin käyttöohje).
* Käytä terävää työkalua painaaksesi ovikytkimen opetusnäppäintä.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fa48LIqmFxMCTOnXuvkDm%2F1.png?alt=media" alt=""><figcaption><p>Kuva 1</p></figcaption></figure>

* Viittaa ohjauspaneelisi käyttöohjeeseen oppimisprosessin loppuunsaattamiseksi.
* Kun ovikytkin on opastettu, aseta ohjauspaneeli **Kävelytesti** tilaan, pidä ovikytkintä haluamassasi paikassa ja paina Test-painiketta lähettääksesi testisignaalin ohjauspaneelille. Jos ohjauspaneeli on ovikytkimen signaalialueella, paneeli näyttää ovikytkimen tiedot asianmukaisesti.
* Vaihda paristokansi ja jatka kiinnitystä ja asennusta kun olet varma, että ovikytkimen sijainti toimii oikein.

### ***Kiinnitysmenetelmät ja asennus***

* Suositellaan, että ovikytkin asetetaan oven/ikkunan kiinteään kehykseen ja magneetti oven/ikkunan puolelle.
* Magneetin ja ovikytkimen uurremuotojen merkit on kohdistettava.  \
  (kuva 2)

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRLs9THnRtrKpE3DS4nca%2F2.jpeg?alt=media" alt=""><figcaption><p>Kuva 2</p></figcaption></figure>

* Magneetin ei tulisi olla yli 3 cm päässä ovikytkimen merkittyä sivua, kun ovi on suljettu.
* Ovikytkimessä on takavääntösuoja-kytkin takakannessaan. Varmista, että laite on sijoitettu kiinnikkeeseen siten, että vääntösuojakytkimen jousi painaa irtoavaa aluetta, joka on löyhästi kiinni kiinnikkeessä. Jos ovikytkin vedetään voimakkaasti irti seinästä, irtoava alue katkeaa kiinnikkeestä ja jää kiinnityspintaan, jolloin vääntösuojakytkin aktivoituu.
* Ovikytkimen asentaminen

![Kuva 3](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPo98nXoWEyy6Z6xCgHAF%2F3.jpeg?alt=media)

1. Mukana tulevassa asennuskiinnikkeessä on 3 poistokohtaa, joissa muovi on ohuempaa ja ne voidaan rikkoa asennustarkoituksessa. (**Kuva 3**)
2. Käytä asennuskiinnikettä mallina porataksesi reiät seinään tulppia varten. (**Kuva 4**)
3. Työnnä tulpat paikalleen ja kiinnitä asennuskiinnike seinään ruuveilla.
4. Kiinnitä ovikytkin siten, että ovikytkimen takakannen koukut lukittuvat asennuskiinnikkeen kiinnityskoloihin, ja työnnä alas lukitaksesi koukun. (**Kuva 5)**

{% hint style="warning" %}
Huom:

* Varmista, että ovikytkimen takavääntösuoja-kytkin on painettuna kiinnikkeen irtoavaa aluetta vasten.
* Varmista alaosan kiinnitysruuvit.
  {% endhint %}

5\) Aseta suojakansi takaisin paikalleen.

* Magnetin voi asentaa kahdella tavalla – teippikiinnitys tai ruuvikiinnitys.
  * Ruuvikiinnitys:
    1. Kiinnitä asennuskiinnike oviin kahdella mukana toimitetulla ruuvilla.
    2. Kiinnitä magneetti asennuskiinnikkeeseen.

{% hint style="warning" %}
Huom:

Mukana oleva magneettivälike voidaan käyttää siten, että puolella, jossa on musta teksti, koskettaa asennuskiinnikettä magneetin ja oven välissä helpottamaan kohdistusta ja asennusta.
{% endhint %}

* Teippikiinnitys:
  1. Vaihtoehtoisesti käytä mukana toimitettua kaksipuoleista teippiä kiinnittääksesi magneetin suoraan oveen.

{% hint style="warning" %}
Huom:

Varmista, että kiinnityspinta on puhdas, kuiva ja tasainen ennen magneetin kiinnittämistä kaksipuoleisella teipillä ovelle, ja paina magneettia tiukasti ovea vasten 30 sekunnin ajan.
{% endhint %}

2. Asennus on nyt valmis.

![Kuva 4](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6WTh4eV8N2ql5hxfzGR9%2F4.jpeg?alt=media)

![Kuva 5](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLoV1wyr8SvxTUHIB0rWn%2F5.jpeg?alt=media)

## ***Laajennusliittimen käyttäminen***

* Ovikytkimessä on laajennusliitäntä joustavamman käytön mahdollistamiseksi. Laajennusliitäntä muodostaa suljetun silmukan siihen liitetyn laitteen kanssa. Kun laite laukaistaan, silmukka avautuu; myös ovikytkin laukaistaan.
* Laajennusliitäntä ja sisäinen magneettikytkin voivat toimia yhdessä laukaistakseen ovikytkimen, kun kumpi tahansa aktivoituu.
* Liittääksesi ovikytkimen toiseen laitteeseen laajennusliitännän avulla:
  1. Pistosta kumitiivisteen takapuolelta 0,8 mm:n piikillä.
  2. Vie johdot johdotusreiän läpi ja ulos vastakkaiselta puolelta.
  3. Liitä jokainen johto vastaavaan liittimeen.
  4. Kiristä ruuvi sulkeaksesi liittimen ja pitämään johto paikallaan.

{% hint style="warning" %}
Huom:

Käytä asennuksessa enintään 3 m pituista kaapelia (AWG22-26).
{% endhint %}

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9f2wXsFkSmyHwkqzMHPL%2F6.png?alt=media)

* Laajennusliitäntä voi olla hyödyllinen seuraavissa tilanteissa.
  * Jos ovikytkintä ei voida asentaa ovenkehykseen, voit liittää ylimääräisen laajennuskytkimen laajennusliitäntään asentaaksesi ovikytkimen etänä.
  * Mihin tahansa kuiva-kosketin-laite, jossa on N.C. (normaalisti suljettu) silmukka, voidaan liittää laajennusliitäntään, jolloin ovikytkimestä tulee yleislähetin.
  * Useita kuiva-kosketin-laitteita voidaan johtaa yhteen ovikytkimen kanssa, kuten alla olevassa kaaviossa on esitetty.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7vk5Pct1uJvqAj7e84D7%2F7.jpeg?alt=media)

{% hint style="warning" %}
Huom:

* **Jos sisäinen magneettikytkin ja laajennusliitäntä toimivat yhdessä, niin:**

Kun suojattu ovi avataan/suljetaan **tai** ulkoinen laite laukaistaan, ovikytkin aktivoituu ja lähettää signaalin välittömästi.

Kuitenkin ovikytkin lähettää vain **Ovi suljettu** tai **Palautunut** signaalin vasta kun sekä ovi **ja** ulkoinen laite ovat palautuneet 3 sekunnin ajaksi.
{% endhint %}
