# VESTA-210

**VST-892EXC**

## **Ulkoverhokamera PIR-liikeilmaisimella**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBo9PM3jfgd96XKSgICu1%2Fimage.png?alt=media&#x26;token=73160481-459d-47e4-9b6e-a64a7621becc" alt="" width="375"><figcaption><p>VESTA-210</p></figcaption></figure>

VST-892EXC on ulkokäyttöön tarkoitettu verhomainen passiivinen infrapuna (PIR) -liikeilmaisin, jossa on kamera. Se pystyy lähettämään langattomia signaaleja ja kaapattuja kuvia (kuvanlaatu jopa 640 x 480 pikseliä) ohjauspaneelille liikkeen havaitsemisen yhteydessä.

Sisältäen yöllisen valaistusmahdollisuuden, UV-suojatun kotelon ja IP65-luokituksen mukaisen vesitiiveyden, VST-892EXC sopii erinomaisesti takapihoille, nurmikoille, porteille, ulkokäytävälle ja käytäville.

Ulkoverhokamera on suunniteltu antamaan tyypillinen havaitsemiskantama 12 metriä, kun se on asennettu **1.4-2.5** metrin korkeudelle maanpinnasta.

Kolme erilaista PIR-linssiä (**A, B, C**) toimitetaan eri käyttötarkoituksiin. **A** Linssi **B** (Oletus) tarjoaa pystysuuntaisen verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti. Linssi **C** tarjoaa pystysuuntaisen verhomaisen havaitsemisen, mikä on ihanteellista reunasuojaukseen. Linssi

ominaistaa vaakasuoran verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti. Linssiä vaihtamalla voit valita havaitsemismallin, joka parhaiten vastaa haluttua käyttötarkoitusta.

Lisäksi VST-892EXC on yhteensopiva Climaxin toistimen RP-29/reitittimen RMB-29 kanssa, mikä voi edelleen laajentaa RF-viestintäaluetta vaikeapääsyisiin kohteisiin.

**VST-892-EXC -sarja sisältää seuraavat mallit**:

VST-892-EXC – Ulkokäyttöön tarkoitettu PIR-liikeilmaisin kamera salama-LEDillä

&#x20;VST-892-EXC-IL – Ulkokäyttöön tarkoitettu PIR-liikeilmaisin kamera infrapuna-LEDillä

## ***Osien tunnistus***

***Etunäkymä*** ***Sisäkuva***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcXkCOgMHb3elNCWvb6VK%2FVESTA-210.jpg?alt=media&#x26;token=3ec617b0-8039-4ce6-bd05-04e3ec7ac078" alt=""><figcaption></figcaption></figure>

1. **Salama-LED/Infrapuna-LED**
   * Salama-LED (VST-892-EXC:lle) tai infrapuna-LED (VST-892-EXC-IL:lle) tuottaa riittävän valon kuvan ottamista varten hämärässä.
2. **LED-merkkivalo (PUNAINEN)**

&#x20;      LED-merkkivaloa käytetään järjestelmätilan ilmaisemiseen

3. **Digitaalinen lähestymishavaitseja**

* Digitaalista läheisyyshavaitinta käytetään havaitsemaan mahdolliset peittämisyritykset (estot) tunkeilijan toimesta.

4. **IR-anturi**

* IR-anturi on tarkoitettu liikkuvien kohteiden havaitsemiseen.
* Kolme erilaista PIR-linssiä (**A, B, C**) toimitetaan eri käyttötarkoituksiin.
* Linssi **A** (Oletus) tarjoaa pystysuuntaisen verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti.
* Linssi **B** tarjoaa pystysuuntaisen verhomaisen havaitsemisen ilman lemmikkieläinten immuniteettia.
* Linssi **C** ominaistaa vaakasuoran verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti.
* Katso lisätietoja ***Linssin vaihtaminen*** osio sisältää ohjeet PIR-linssin vaihtamiseen.

5. **PIR-kameran objektiivi**
6. **Testi- ja opetuspainike**
   * Paina painiketta kerran aktivoidaksesi testitilan 10 minuutiksi.
   * Paina nappia kerran lähettääksesi oppimiskoodin toistimeen/reitittimeen.
7. **Sisäinen väärinkäsittelyilmaisin**
8. **DIP-kytkinlohko**
9. **Paristokotelo**
10. **Asennusteline**
11. **Kääntyvä pidike**

{% hint style="info" %}
Paina ja pidä painiketta 3 sekuntia lähettääksesi oppimiskoodin, ja vapauta painike kun punainen LED syttyy.
{% endhint %}

### ***LED-ilmaisin***

Kun LED-osoitin on käytössä, se syttyy seuraavissa tilanteissa:

* Kun manipulointikytkin (Tamper Switch) laukeaa, LED vilkkuu 2 sekuntia ilmaisten, että se lähettää “**Väliintulo**” signaalia.
* Kun PIR-kamera on vikatilassa (manipulointi auki tai alhainen akku jatkuu), aina kun se lähettää havaitun liikkeen, LED vilkkuu 2 sekuntia.
* Kun Test-painiketta painetaan kerran siirtyäksesi testitilaan, LED vilkkuu 60 sekuntia ilmaisten, että PIR-liikeanturikamera lämpenee.
* Testitilassa LED vilkkuu 2 sekunnin ajan aina kun liike havaitaan.
* Jos LED vilkkuu merkkinä signaalin lähetyksestä, se vilkkuu nopeasti kahdesti vastaanottaessaan paneelin vahvistuksen.

{% hint style="warning" %}
Huom:

LED-osoitin voidaan ottaa käyttöön asettamalla DIP-kytkin 2 ON-asentoon. Katso lisätietoja **DIP-kytkimen asento -taulukosta** kohtaan.
{% endhint %}

### ***Kuvanotto***

Kun hälytysjärjestelmä on kytketty päälle, PIR-kamera nappaa 1, 3 tai 6 hälytyskuvaa 640 x 480- tai 320 x 240-resoluutiolla (ohjauspaneelista ohjelmoitavissa) liikkeen havaitsemisen yhteydessä. Voit myös pyytää PIR-kameraa ottamaan kuvan manuaalisesti ohjauspaneelin kautta. Kaapatut kuvat siirretään ohjauspaneelille visuaalista hälytysvahvistusta varten.

{% hint style="warning" %}
Huom:

Jos PIR-kamera on asennettu paikkaan, jossa kameran näkökenttä on monimutkainen ympäristö voimakkaine valoineen tai runsaine väreineen, otettujen kuvien tiedostokoko voi olla suuri, mikä saattaa johtaa kuvien katkeamiseen niiden siirron aikana ohjauspaneeliin.
{% endhint %}

### ***Lämmitysjakso***

PIR-kamera lämpenee 60 sekuntia seuraavissa tilanteissa:

* Kun PIR-kamera kytketään päälle ohjauspaneelin toimesta kun järjestelmä siirtyy valmiustilaan (virhetilasta riippumatta).
* Kun testipainiketta painetaan kerran siirtyäksesi testitilaan.

Punainen LED vilkkuu hitaasti lämmittelyjakson aikana. Lämmittelyn aikana PIR-kamera ei aktivoidu.

### ***Testitila***

* PIR-kamera voidaan asettaa testitilaan 10 minuutiksi painamalla Test-painiketta kerran. Testitilassa lepoajastin ja kuvanotto-ominaisuudet ovat pois päältä. LED-merkkivalo syttyy kahdeksi sekunniksi aina kun liike havaitaan. PIR-kamera poistuu automaattisesti testitilasta 10 minuutin kuluttua ja palaa normaaliin tilaan.
* Jos haluat pitää PIR-kameran jatkuvassa testitilassa, säädä DIP-kytkin 1 ON-asentoon (katso **DIP-kytkimen asento -taulukosta**).

### ***Valvontasignaali***

* Asennuksen jälkeen PIR-kamera lähettää valvontasignaaleja ohjauspaneelille automaattisesti satunnaisin väliajoin 15–18 minuutin välein.
* Jos ohjauspaneeli ei ole vastaanottanut signaalia PIR-kameralta ennalta asetetun ajan kuluessa, ohjauspaneeli näyttää näytöllään, että kyseisellä PIR-kameralla on signaalikatko-ongelma.

### ***Lepotoiminto***

* PIR-kamerassa on automaattinen noin yhden minuutin "lepoaika" virran säästämiseksi. Havaitun liikkeen lähettämisen jälkeen PIR-kamera ei lähetä uudelleen yhden minuutin aikana. Mikäli lisäliikettä havaitaan tämän yhden minuutin lepotilan aikana, lepotilaa jatketaan yhdellä minuutilla. Näin jatkuva liike PIR-kameran edessä ei kohtuuttomasti kuluta akkua.

### ***Manipulointisuoja***

* PIR-kamera on suojattu sisäisellä väärinkäsittelykytkimellä, joka puristuu kasaan kun PIR-kamera kiinnitetään asennustelineeseen. Kun PIR-kamera poistetaan asennustelineestä, väärinkäsittelykytkin aktivoituu ja PIR-kamera lähettää väärinkäsittelyn avausilmoituksen ohjauspaneelille muistuttaakseen käyttäjää tilanteesta.

### ***DIP-kytkimen asento -taulukosta***

Kunkin DIP-kytkimen toiminto on lueteltu alla olevassa taulukossa. DIP-kytkin on joko ON tai OFF. Ylin asento tarkoittaa ON:ia ja alin asento tarkoittaa OFF:ia.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrSOVVaSIhliUUKbY84CR%2Fimage.png?alt=media&#x26;token=cbafcf37-183a-4859-8544-f7e0fe8a42db" alt=""><figcaption><p>Kunkin DIP-kytkimen toiminto</p></figcaption></figure>

### ***Anti-masking***

* PIR-kamerassa on digitaalinen lähestymisanturi, joka voi havaita minkä tahansa peittämisyrityksen (estämisen) tunkeilijan toimesta.
* Kun peittämistapahtuma havaitaan ja peittämisehto jatkuu 3 minuuttia, VST-892EXC lähettää peittämishälytyksen ohjauspaneelille ilmoittaakseen peittämistilanteesta.
* Kun peittäminen/estäminen poistuu ja tilanne jatkuu 3 minuuttia, VST-892EXC lähettää palautussignaalin ohjauspaneelille.

### ***Paristo***

* PIR-kamera käyttää virtalähteenään neljää AAL91-litiumparistoa.
* PIR-kamerassa on alhaisen akun jännitteen tunnistus. Kun alhainen akku havaitaan, alhaisen akun signaali lähetetään ohjauspaneelille tavallisten signaalilähetysten yhteydessä, jotta ohjauspaneeli voi näyttää tilan sen mukaisesti.

### **Pariston vaihtamiseksi:**

**Vaihe 1:** Siirry ohjauspaneelissa ohjelmointitilaan.

**Vaihe 2:** Irrota PIR-kamera asennuspaikaltaan ja löysää 2 takakannen kiinnitysruuvia.

**Vaihe 3:** Työnnä takakansi vasemmalta oikealle.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSPFA0ZzuWHlyYlLXRTvv%2F14.jpeg?alt=media)

**Vaihe 4:** Poista vanhat paristot ja paina testipainiketta kaksi kertaa purkaaksesi ne täysin.

**Vaihe 5:** Aseta neljä uutta AAL91-litiumparistoa.

**Vaihe 6:** Paina testipainiketta kerran. Akun normaali signaali lähetetään ohjauspaneelille.

**Vaihe 7:** Ruuvaa takakansi takaisin paikalleen.

**Vaihe 8:** Kiinnitä PIR-kamera takaisin asennuspaikkaan.

**Vaihe 9:** Siirrä ohjauspaneeli poistumaan ohjelmointitilasta ja palaamaan toimintatilaan. Menettely on valmis.

## ***Aloitus – PIR-kameran opettaminen ohjauspaneeliin***

* Aseta ohjauspaneeli oppimistilaan; katso ohjauspaneelin ohjeet lisätiedoista.
* Paina ja pidä Test-painiketta 3 sekuntia lähettääksesi oppimiskoodin, ja vapauta painike kun punainen LED syttyy. LED palaa 20 sekunnin ajan, mikä ilmaisee että PIR-kamera on oppimistilassa.
* Jos ohjauspaneeli vastaanottaa signaalin PIR-kameralta, se näyttää tiedot asianmukaisesti. Kun PIR-kameran LED on päällä 20 sekunnin aikana, valitse PIR-kamera ohjauspaneelin verkkosivulla ja napsauta **“add”** lisätäksesi sen paneeliin. Katso ohjauspaneelin käyttöoppaasta lisätietoja.
* Kun PIR-kamera saa vahvistuksen ohjauspaneelilta, PIR-kameran LED vilkkuu 6 kertaa ja sammuu osoittaen onnistuneen oppimisen.
* Kun PIR-kamera on opittu järjestelmään, aseta ohjauspaneeli Walk Test -tilaan. Pidä PIR-kamera halutussa paikassa ja paina Test-painiketta vahvistaaksesi, että tämä sijainti on ohjauspaneelin signaalialueella.
* Kun olet tyytyväinen siihen, että PIR-kamera toimii valitussa sijainnissa, voit jatkaa asennusta.

{% hint style="warning" %}
Huom:

Kun Test-painiketta on painettu ja pidetty 3 sekuntia, PIR-kameran LED palaa 20 sekunnin ajan. Jos PIR-kamera ei saa kuittausta ohjauspaneelilta tämän 20 sekunnin aikana, LED sammuu. Oppimiskoodin uudelleenlähettämiseksi Test-painiketta on painettava ja pidettävä jälleen 3 sekuntia.

Jos PIR-kamera on jo olemassa jonkin ohjauspaneelijärjestelmässä, sinun on ensin poistettava PIR-kamera ohjauspaneelista ennen kuin voit oppia sen toiseen ohjauspaneeliin.

Kävelytesti tulisi suorittaa vahvistaaksesi PIR-kameran oikean toiminnan ja peiton.

Kun oppii PIR-kameraa toistimeen/reitittimeen, paina Test-painiketta kerran (älä paina ja pidä 3 sekuntia) lähettääksesi oppimiskoodin.&#x20;
{% endhint %}

### ***Muokkaa PIR-kameran toimintaa-aluetta***

Seuraa alla olevia ohjeita muuttaaksesi PIR-kameran aluetta ohjauspaneelissa

1. Käytä paneelin Muokkaa laitetta -toimintoa muuttaaksesi PIR-kameran alueasetusta.
2. Paina ja pidä testipainiketta PIR-kamerassa 3 sekuntia lähettääksesi signaalin paneelille, ja vapauta painike, kun LED syttyy.

## ***Kiinnitys- ja asennustapa***

**Asennus kiinnitysjalustalla ja pyörivällä pidikkeellä:**

{% hint style="success" %}
Kääntökannattimen koodi: VESTA-213&#x20;
{% endhint %}

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnjGSXo69EdZvG9zejXoP%2F19.jpeg?alt=media)

**Vaihe 1.** Kiinnitä VST-892EXC siten, että kiinnityskannattimen koukut lukittuvat VST-892EXC:n takakanteen, ja työnnä sitten alaspäin kunnes kuulet napsahduksen.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfhY4EAfuHblp5iW8PyGI%2F20.jpeg?alt=media)

**Vaihe 2.** Asenna yksi ruuvi kiinnityskannattimen taakse varmistaaksesi laitteen tukevan kiinnityksen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHtHoy3Fv4dhv0uR6W9AY%2Fimage.png?alt=media&#x26;token=f7b02f69-7978-47cb-989e-7b70a35397c0" alt="" width="559"><figcaption></figcaption></figure>

**Vaihe 3.** Kiinnitä kääntyvä pidike seinään kahdella mukana toimitetulla ruuvilla. Kiinnitä kiinnityskannatin kääntyvään pidikkeeseen kiinnitysruuveilla.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRfLkmEeiqOntnICKT3XZ%2Fimage.png?alt=media&#x26;token=0f52614a-8abe-4bd1-90f7-73ecd77bff07" alt=""><figcaption></figcaption></figure>

**Vaihe 4.** Kun kääntyvän pidikkeen yläruuvi on löysällä, VST-892EXC voidaan kääntää vaakasuunnassa. Kalibrointiviiva on merkitty 0 asteelle.

Kun kääntyvän pidikkeen sivulla oleva ruuvi on löysällä, VST-892EXC voidaan kääntää pystysuunnassa. Kulmien säätöä varten on merkitty 7 asteikkoa. Yksi asteikko vastaa 5 astetta ja VST-892EXC voidaan siirtää enintään 30 astetta pystysuunnassa.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRiyxxJIEaGAssjRVRE7A%2Fimage.png?alt=media&#x26;token=05b827aa-ae80-4e64-8a81-89163f701542" alt=""><figcaption></figcaption></figure>

**Vaihe 5.** Säädettyäsi oikeat kulmat IR-havaitsemista varten, kiristä ylhäällä ja sivulla olevat ruuvit.

## ***PIR-linssin vaihtaminen***

* Kolme erilaista PIR-linssiä (**A**, **B**, **C**) toimitetaan eri havaitsemismalleilla, mikä antaa käyttäjälle mahdollisuuden asentaa ne PIR-kameraan eri käyttötarkoituksia varten.
* Linssi **A** (asennettu oletuksena) tarjoaa pystysuuntaisen verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti.
* Linssi **B** tarjoaa pystysuuntaisen verhomaisen havaitsemisen ilman lemmikkieläinten immuniteettia.
* Linssi **C** ominaistaa vaakasuoran verhomaisen havaitsemisen ja lemmikkieläinten immuniteetin jopa 60 kiloon asti.
* Jos oletuslinssi **A** ei tarjoa haluttua havaitsemismallia, voit seurata alla olevia vaiheita PIR-linssin vaihtamiseksi.&#x20;

**Vaihe 1.** Löysää 2 takakannen kiinnitysruuvia ja työnnä takakansi vasemmalta oikealle kuten kuvassa 1 on esitetty.

**Vaihe 2.** Neljä ruuvia on kiinnitetty. Poista 2 kumitulppaa alaosassa olevista kahdesta ruuvista ja löysää sitten neljä ruuvia kuten kuvassa 2 on esitetty.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F40OLHGKEXpG6DF0tyd0v%2Fimage.png?alt=media&#x26;token=780f79e9-d31f-4ea6-a171-a6def4dc2d56" alt=""><figcaption></figcaption></figure>

**Vaihe 3.** Poista vanha PIR-linssi ja asenna uusi linssi PIR-kameraan.

**Vaihe 4.** Kiristä 4 ruuvia ja laita 2 kumitulppaa takaisin kahteen alaosan ruuviin.

**Vaihe 5.** Linssin vaihdon jälkeen varmista, että säädät **DIP-kytkintä 3** sopivia asetuksia varten.

Vaihe 6. PIR-linssit A / B tulisi asentaa pystysuoraan; PIR-linssi C asennetaan vaakasuoraan. Eri käyttötarkoitukset ja asennustavat on esitetty alla olevassa taulukossa ja kuvioissa.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGYbnuDQWeZr6VyXjYYn0%2F3.png?alt=media&#x26;token=f8f2880b-ca1e-40aa-9ed9-5ed6b2b86a73" alt=""><figcaption></figcaption></figure>

## ***Asennussuositukset***

**Suositellaan asentamaan PIR-kamera seuraaviin paikkoihin:**

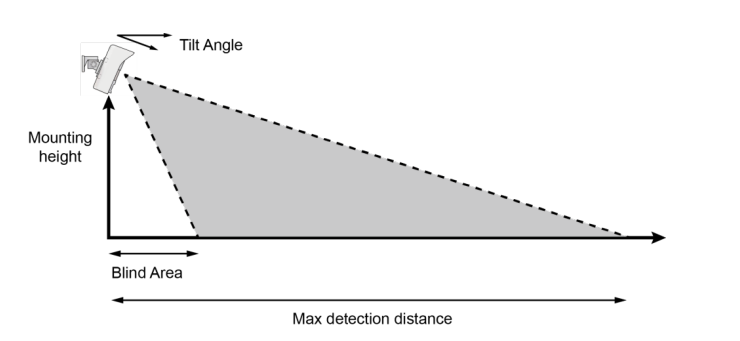

* Suositellaan asentamaan PIR-kamera 1,4–2,5 m:n korkeudelle maanpinnasta.
* Kun se on asennettu 1,4–2,5 m:n korkeudelle maanpinnasta, ulkoinen PIR-kamera tarjoaa tyypillisen havaitsemiskantaman 12 metriä.
* Kun asennat PIR-kameran korkeammalle, sokeat alueet kasvavat; kun asennat PIR-kameran alemmaksi, sokeat alueet pienenevät.
* Kameran kallistaminen vaikuttaa kameran alle jäävään sokeaan alueeseen ja lemmikkien immuniteettialueeseen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPfPK0WYiRC9s3yEuD9Sc%2Fimage.png?alt=media&#x26;token=74e330b6-7432-470b-b6a2-cf54f0185660" alt="" width="375"><figcaption></figcaption></figure>

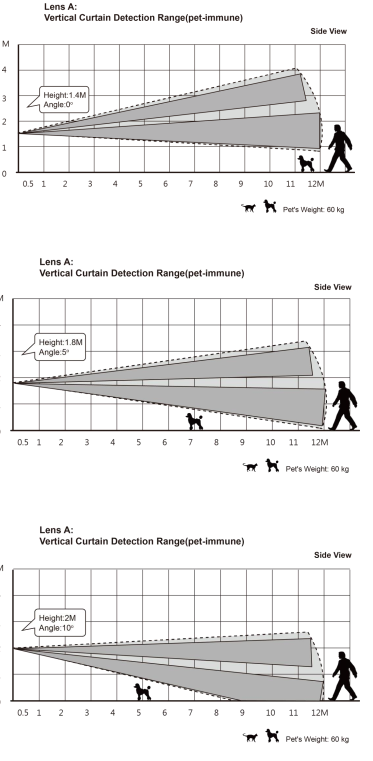

**Linssi A: Pystysuora verho (lemmikkisuojaus)**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5ViFNSc2gXhI16YU2OLB%2F4.png?alt=media&#x26;token=304a530a-76dc-4acb-86f5-b82e9fda7d01" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPu72zpbcbo6ZqemvSBK3%2F5.png?alt=media&#x26;token=6dcd4103-9196-4958-9915-e24c87f213c8" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgbHq9gwGDXP1DmcGDyZJ%2F6.png?alt=media&#x26;token=076b3c90-bcf8-45c6-9025-96591d335282" alt=""><figcaption></figcaption></figure>

* Käyttäjät voivat hieman kallistaa PIR-kameraa vähentääkseen sokeaa aluetta.
* Linssi B pystysuoraa verhomaisaa havaitsemista varten ei sisällä lemmikkisuojausta.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLhnBEcVDo5ExR0YqWFQb%2F7.png?alt=media&#x26;token=9e80227c-4c56-4527-a954-d66bf14027fd" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTKNPHUws266rMrMc8Bqy%2Fimage.png?alt=media&#x26;token=82d84ceb-287d-4387-894b-5b359d373a66" alt="" width="375"><figcaption><p>Pystysuoran verhon havaitsemiskantama</p></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcRrq4eZTyPQCQbBGfCTi%2Fimage.png?alt=media&#x26;token=b03b6718-6899-4822-b714-05edce4788ef" alt="" width="370"><figcaption><p>Kallistuskulma</p></figcaption></figure>

## **Rajoitukset:**

* Älä asenna PIR-kameraa täysin alttiiksi suoraan auringonvalolle.
* Vältä suuria esteitä havaitsemisalueella.
* Älä suuntaa suoraan lämmönlähteisiin, kuten tulipaloon tai kattilaan, äläkä asenna lämmittimien yläpuolelle.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FY1enULIALvlbtV2vq8Xk%2Fimage.png?alt=media&#x26;token=f686f22a-a309-44b4-babb-5c69dc80c0b9" alt="" width="266"><figcaption></figcaption></figure>

* Älä koskaan yritä purkaa tai muuttaa laitetta.
* Älä asenna liikeanturikameraa kohtaan, jossa tuulen liikuttamat esineet kuten puut ja pyykit voivat estää liikeanturikameran näkökentän.
*

```
<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhUAfUrTAJHl6Au6K2mnd%2Fimage.png?alt=media&#x26;token=7767b8da-0385-42aa-bf70-11be9fe5e585" alt="" width="278"><figcaption></figcaption></figure>
```

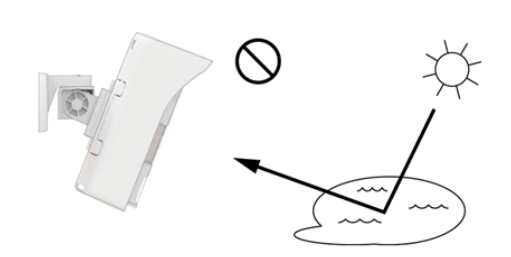

* Poista kaikki valoa heijastavat pinnat havaintoalueelta sekä vesilammikot.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnI9bOFZOFTrJ2EpTl9aW%2Fimage.png?alt=media&#x26;token=2ddc106d-1e29-4e58-a2a9-0ad8100e66cd" alt="" width="256"><figcaption></figcaption></figure>

{% hint style="warning" %}
Säädä DIP-kytkimen 3 asetusta IR-linssin suuntaan sopivaksi. Jos DIP-kytkimen 3 asetus ei vastaa IR-linssin suuntaa, PIR-kameran suorituskyky heikkenee ja voi aiheuttaa joko vääriä hälytyksiä tai kyvyttömyyden havaita liikettä.
{% endhint %}

{% hint style="warning" %}
PIR-kamera havaitsee eron liikkuvan kohteen ja taustan välillä. Jos kohde on paikallaan (eli ei liiku), PIR-kamera ei pysty havaitsemaan sitä
{% endhint %}

{% hint style="warning" %}
PIR-kameralla on suuntaava ominaisuus ja se on tehokkaimmillaan havaitsemaan tunkeilijan liikettä tunnistusalueen poikki. Se on vähemmän herkkä havaitsemaan suoraan kameraa kohti suuntautuvaa liikettä.
{% endhint %}

{% hint style="warning" %}
Ellei toisin vaadita, suosittelemme pitämään PIR-kameran asennuskorkeuden 1,4–2,5 m optimaalisen suorituskyvyn saavuttamiseksi. Jos muutat asennuskorkeutta, suorita havaintotesti varmistaaksesi, että PIR-kamera havaitsee tunkeilijan normaalisti valitulla korkeudella.
{% endhint %}
