VESTA-191

PRL-8ZBS(R)-AC-OTA

ZigBee-releohjain

Johdanto

PRL-8ZBS-AC-OTA on ZigBee-releohjain, joka voidaan liittää johdollisiin laitteisiin ja asettaa joko normaalisti avoimeksi (N.O.) tai normaalisti suljetuksi (N.C.). Kun se on liittynyt ZigBee-verkkoon, releohjainta voidaan ohjata ZigBee-verkon kautta aktivoimaan kytkettyjä laitteita.

Releohjain käyttää langattomaan signaalin siirtoon ZigBee-teknologiaa. ZigBee on langaton viestintäprotokolla, joka on luotettava, vähävirtainen ja tehokas tiedonsiirrossa. IEEE802.15.4-standardiin perustuen ZigBee mahdollistaa suuren määrän laitteita verkossa tiedonvaihtoa ja signaalinsiirtoa varten.

Releohjain toimii ZigBee-verkon loppulaitteena. Se voidaan liittää ZigBee-verkkoon lähettämään tai vastaanottamaan signaalia, mutta sen kautta ei sallita muiden ZigBee-laitteiden liittyä verkkoon.

Reitittimellä varustetut mallit toimivat myös reitittiminä ZigBee-verkossa. Kun ne on liitetty ZigBee-verkkoon, ne sallivat muiden ZigBee-laitteiden liittyä verkkoon reitittimen kautta.

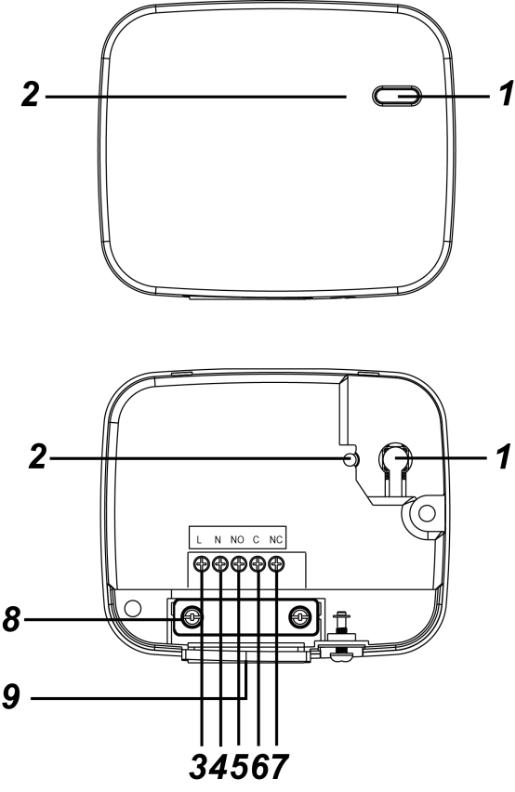

Osien tunnistus

1. Toimintonappi

Toimintonäppäintä käytetään nollaamaan releohjain liittymään saatavilla olevaan ZigBee-verkkoon.

Paina ja pidä painiketta 10 sekuntia ja vapauta sitten nollataksesi releohjaimen.

1. LED-ilmaisin (Punainen)

LED-merkkivaloa käytetään releen tilan osoittamiseen:

• Vilkaisee kerran: Rele on nollattu.

• Vilkaisee kahdesti: Rele on onnistuneesti liittynyt ZigBee-verkkoon.

• Vilkkuu kerran 20 minuutin välein:

• Rele on menettänyt yhteyden nykyiseen ZigBee-verkkoonsa.

Liitäntäliittimet

Aseta johto liitäntäkoskettimelle, kiristä ruuvi sulkeaksesi puristimen ja pitämään johdon paikallaan. Avaa puristin irrottamalla ruuvi ja poista liitetty johto.

1. Vaihe (AC-tulo)

2. Nolla

3. NO

   Normaalisti avoin liitäntä laitteelle.

4. Yhteinen

5. NC

   Normaalisti suljettu liitäntä laitteelle

6. Jännityksenpoistoklipsi

Klipsiä käytetään johtojen kiinnitykseen ja niiden jännityksenpoistoon suojaamaan johtoja metallileikkaukselta.

1. Johdotuksen pidike

   Johdotuksen pidikettä käytetään johtojen hallintaan.

Tekniset tiedot

• Virtalähde (ulkoinen virta): 100–240 VAC

• Relelähtö: potentiaalivapaa SPDT-rele, suurin käyttökuorma: 10 A (resistiivinen) 24 VDC tai 240 VAC

• Monisäikeinen johto: 14 ~ 22 AWG

• Käyttölämpötila: -10 °C – 45 °C (14 °F – 113 °F)

• Kosteus: enintään 85 % ei tiivistyvää

• Mitat: 86 mm x 72 mm x 29 mm

Asennusympäristö

• Releohjain tulisi asentaa sisätiloihin kuivaan paikkaan.

• Suositellaan asentamaan laite palonkestävään muovirasiaan.

• Älä asenna laitetta metalliseen kytkentärasiaan Z-Wave-alueen optimoimiseksi.

Varoitus

• Kaikki laitteen työt, mukaan lukien asennus ja huolto, on suoritettava pätevän ja lisensoidun sähköasentajan toimesta.

• Sähköiskun ja/tai laitevahinkojen estämiseksi katkaise sähkövirta pääsulakkeesta tai -kytkimestä ennen asennusta ja huoltoa.

Älä kytke laitetta kuormiin, jotka ylittävät tuetun kuormavirran.

Asennus

PRL:n kytkentöjä saa suorittaa vain pätevä sähköteknikko, jolla on asianmukainen tietämys ja koulutus sähkölaitteista. Kytke rele alla olevien ohjeiden mukaisesti:

1. Katkaise virransyöttö ennen liitäntöjä.

2. Poista yläkansi ja irrota vedonpoistoklipsi.

3. Liitä virtalähteen L- ja N-liittimet PRL:n vaihe- ja nollaliittimiin johtojen läpi aukon kautta.

4. Valitse ohjattavasta laitteesta riippuen NO- tai NC-liitin ja johdota rele laitteeseen muodosttaaksesi normaalisti avoimen tai normaalisti suljetun liitännän laitteeseen.

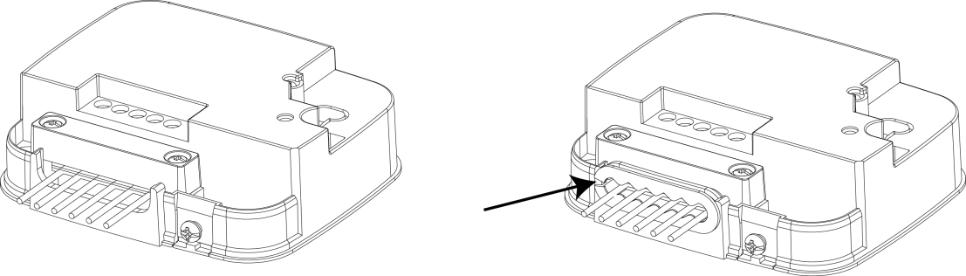

5. Kun laitekaapelointi on valmis, aseta vedonpoistoklipsi takaisin, käytä johtosidettä johtojen hallintaan ja aseta johtoside pohjaan siten, että sen aukko (kolo) on vasemmalla (kuten alla olevassa kaaviossa).

1. Aseta yläkansi paikalleen. Kytke virtalähde päälle käynnistääksesi releohjaimen.

ZigBee-verkon asetukset

ZigBee-laitteen ohjeet

ZigBee on langaton viestintäprotokolla, joka on luotettava, vähävirtainen ja korkean siirtonopeuden omaava. IEEE802.15.4-standardin pohjalta ZigBee mahdollistaa suuren määrän laitteita verkossa, jotka koordinoidaan tiedonvaihtoa ja signaalinlähetystä varten.

Liittyminen ZigBee-verkkoon

ZigBee-laitteena releohjaimen on liityttävä ZigBee-verkkoon vastaanottaakseen komentoja. Noudata alla olevia vaiheita liittääksesi releohjaimen ZigBee-verkkoon.

1. Liitä virtasyöttö releohjaimeen yllä olevan asennusohjeen mukaisesti ja kytke releohjain virtaan.

2. Paina ja pidä toimintonäppäintä 10 sekuntia samalla kun releohjain nollautuu ja alkaa etsiä olemassa olevaa ZigBee-verkkoa. Varmista, että verkon reitittimen tai koordinaattorin liittymisen sallinta on käytössä.

3. Jos releohjain liittyy onnistuneesti ZigBee-verkkoon, LED-ilmaisin vilkkuu kaksi kertaa vahvistaen liittymisen.

4. Liittymisen jälkeen releohjain rekisteröityy verkkoon automaattisesti. Tarkista ZigBee-verkon koordinaattori, järjestelmän ohjauspaneeli tai CIE (Control and Indicating Equipment) vahvistaaksesi, onko liittyminen ja rekisteröinti onnistunut.

5. Jos releohjain menettää liittymisen jälkeen yhteyden nykyiseen ZigBee-verkkoon, LED-ilmaisin vilkkuu 20 minuutin välein. Tarkista ZigBee-verkkosi tila ja releohjaimen signaalialue korjataksesi tilanteen.

Laitteen poistaminen ZigBee-verkosta (tehdasasetusten palautus)

Poistaaksesi releohjaimen nykyisestä ZigBee-verkosta laite on asetettava tehdasasetusten palautukseen (Factory Reset) poiston suorittamiseksi. Tehdasasetusten palautus poistaa tallennetut asetukset ja tiedot ja kehottaa laitetta etsimään uutta ZigBee-verkkoa.

Ennen laitteen poistamista varmista, että releohjain on nykyisen ZigBee-verkon signaalialueella.

1. Paina ja pidä toimintonäppäintä 10 sekuntia ja vapauta sitten nollataksesi releohjaimen.

2. Nollauksen jälkeen laite poistaa nykyiset ZigBee-verkon asetuksensa ja lähettää signaalin ZigBee-koordinaattorille poistaakseen itsensä nykyisestä ZigBee-verkosta. Se alkaa sen jälkeen aktiivisesti etsiä saatavilla olevia ZigBee-verkkoja ja liittyy verkkoon automaattisesti.

OTA-laiteohjelmistopäivitys (vain OTA-versioille)

Virranohjain tukee OTA-laiteohjelmistopäivitystä ZigBee-verkon kautta, jonka voi käynnistää ZigBee-verkon koordinaattori. Seuraa alla olevia vaiheita suorittaaksesi OTA-päivityksen.

Vaihe 1. Sinun täytyy päästä käsiksi ZigBee-koordinaattoriisi suorittaaksesi langattoman laiteohjelmistopäivityksen.

Vaihe 2. Määritysverkkosivulla valitse laite, jonka haluat päivittää, ja valitse saatavilla oleva uusi ZigBee-laiteohjelmisto. Katso yksityiskohdat ZigBee-koordinaattorin käyttöoppaasta.

Vaihe 3. Paina "OK" aloittaaksesi päivitysprosessin, ja LED vilkkuu jatkuvasti. OTA-prosessin aikana älä suorita muita toimintoja etkä katkaise ohjauspaneelin virtaa.

Vaihe 4. Päivitys kestää noin 20–30 minuuttia. Kesto voi vaihdella tiedoston koon tai lisälaitteen ja koordinaattorin välisen etäisyyden mukaan.

Vaihe 5. Odota, että laiteohjelmisto päivittyy loppuun. Kun eteneminen saavuttaa 100 %, laite nollautuu automaattisesti. Voit myös päivittää verkkosivun varmistaaksesi, että laitteen laiteohjelmisto on päivitetty uusimpaan versioon.

ZigBee-reitittimen laitekapasiteetti (vain PRL-8ZBSR-AC)

Reitittimellä varustettu releohjain sallii muiden ZigBee-laitteiden liittyä ZigBee-verkkoon reitittimen kautta. Sen maksimikapasiteetti on 40 laitetta/reititintä.

Käyttö

Releen ohjaus

Kun releohjain on onnistuneesti liittynyt ZigBee-verkkoon, yhdyskäytävä/ohjauspaneeli voi etäohjata sitä kytkemään päälle, pois päältä tai vaihtamaan päälle/pois-tilan välillä. Katso lisätiedot ZigBee-yhdyskäytävästä/ohjauspaneelista.

Liite (vain kehittäjille)

Rele-klusterin tunnus

Basic-klusterin attribuutitiedot

Identify-klusterin attribuutitiedot

On/Off-klusterin attribuutitiedot

Groups-klusterin attribuutitiedot
