# VESTA-188
**UPIC-5ZBS**
## **Infrapuna yleiskaukosäädin (Zigbee)**
## **Johdanto**
UPIC5-ZBS on ZigBee-infrapunakaukosäädin. Se on suunniteltu ohjaamaan kodin laitteita lähettämällä IR-signaaleja. IR-kaukosäädin kykenee oppimaan laitteiden kaukosäätimien lähettämiä IR-signaaleja. Signaalin oppimisen jälkeen voit ohjata IR-kaukosäädintä etänä ZigBee-verkon kautta lähettämään signaalia laitteelle ilman, että käytät kaukosäädintä manuaalisesti, ja laite tukee langatonta (OTA) laiteohjelmistopäivitystä. IR-kaukosäädin käyttää signaalin langattomaan siirtoon ZigBee-tekniikkaa. ZigBee on langaton viestintäprotokolla, joka on luotettava, virrankulutukseltaan vähäinen ja siirtonopeudeltaan tehokas. IEEE802.15.4-standardin pohjalta ZigBee mahdollistaa suuren määrän laitteita verkossa ja niiden koordinoidun tiedonvaihdon ja signaalinsiirron.
IR-kaukosäädin toimii ZigBee-verkon loppupäätelaitteena. Se voidaan liittää ZigBee-verkkoon lähettämään signaaleja aktivoinnin yhteydessä, mutta sen kautta ei voi sallia muiden ZigBee-laitteiden liittyä verkkoon.

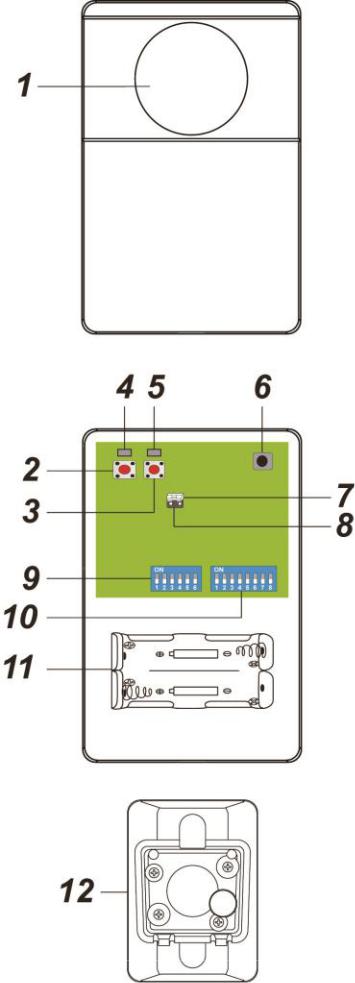

## **Osien tunnistus**
1. **IR-silmä**
Lähettää infrapunasignaaleja laitteille.
2. **ZigBee-painike**
3. **IR-painike**
4. **ZigBee-LED**
Vilkahtaa kahdesti – IR-kaukosäädin liittyi onnistuneesti ZigBee-verkkoon
Vilkahtaa 20 minuutin välein – IR-kaukosäädin on menettänyt yhteyden nykyiseen ZigBee-verkkoonsa.
5. **IR-ilmaisin-LED**
Hidas vilkkuminen – IR-kaukosäädin on IR-oppimistilassa.
Nopea vilkkuminen – IR-kaukosäädin vastaanottaa IR-signaalia oppimistilassa tai lähettää IR-signaalia
Vilkkuminen puolen sekunnin välein – IR-data tyhjennetty
Pois päältä:
1. IR-kaukosäädin tallentaa vastaanotettua IR-signaalia oppimistilassa.
2. IR-kaukosäädin on valmiustilassa.
6. **IR-signaalin vastaanotin**
7. **Matala IR-lähetysteho-hyppykytkin (JP1)**
**Hyppykytkin päällä** :Hyppykytkin on liitetty yhdistämään kaksi nastaa
IR-lähetysteho asetettu matalaksi. **(Tehtaan oletus)**
**Hyppy pois päältä:** jos hyppyliitin on poistettu tai “**parkissa**” yhdellä nastalla.
Hyppykytkin POIS – Poistettu valinnasta.
8. **Korkea IR-lähetysteho-hyppykytkin (JP2)**
Hyppykytkin PÄÄLLÄ – IR-lähetysteho asetettu korkeaksi.
Hyppykytkin POIS – Poistettu valinnasta.
{% hint style="danger" %}
**TÄRKEÄ HUOMAUTUS:**
**JP1- ja JP2-hyppykytkimiä EI VOI asettaa PÄÄLLE samanaikaisesti**
{% endhint %}
9. **Dip-kytkinryhmä 1**
Laitetyypin asettamista varten
10. **Dip-kytkinryhmä 2**
IR-signaalin oppimista ja testausta varten
11. **Paristokotelo**
12. **Seinäkiinnitettävä pyörivä kiinnike (valinnainen)**
## **Ominaisuudet**
### ***Pariston ja heikon pariston tunnistus***
IR-kaukosäädin käyttää virtalähteenään kahta 1,5 V litiumparistoa. Siinä on alhaisen akun tunnistusominaisuus. Kun havaitaan matala akkujännite, IR-kaukosäädin lähettää ZigBee-verkon koordinaattorille viestin matalasta akusta.
### ***Valvonta***
IR-kaukosäädin lähettää valvontasignaalin raportoidakseen tilansa säännöllisesti käyttäjän asetusten mukaisesti. Tehtaan oletusväli on 30 minuuttia. Käyttäjä voi myös painaa ZigBee-painiketta kerran lähettääkseen valvontasignaalin manuaalisesti.
## **ZigBee-verkon asetukset**
### ***ZigBee-laitteen ohjeet***
IR-kaukosäädin on langaton viestintälaite, joka on luotettava, virrankulutukseltaan vähäinen ja siirtonopeudeltaan tehokas. IEEE802.15.4-standardin pohjalta ZigBee mahdollistaa suuren määrän laitteita verkossa ja niiden koordinoidun tiedonvaihdon ja signaalinsiirron.
ZigBee-verkon perustavanlaatuisen rakenteen vuoksi ZigBee-laite etsii aktiivisesti ja liittyy verkkoon kytkettyään virran päälle. Koska verkkoon liittyminen saattaa kuluttaa jonkin verran virtaa, on noudatettava ohjeita ZigBee-laitteen pariston tyhjenemisen välttämiseksi.
* Varmista, että ZigBee-verkon reititin/koordinaattori on kytketty päälle ennen paristojen asettamista ZigBee-laitteeseen.
* Varmista, että ZigBee-verkon reititin/koordinaattori on kytketty päälle ja alueella, kun ZigBee-laite on käytössä.
-Älä poista ZigBee-laitetta ZigBee-verkon reitittimestä tai koordinaattorista poistamatta ensin paristoa laitteesta.
### ***Liittyminen ZigBee-verkkoon***
ZigBee-laitteena IR-kaukosäätimen on liityttävä ZigBee-verkkoon vastaanottaakseen komentoja ZigBee-verkon koordinaattorilta IR-signaalin lähettämistä varten. Noudata alla olevia vaiheita liittääksesi IR-kaukosäätimen ZigBee-verkkoon.
1. Aseta paristot käynnistääksesi IR-kaukosäätimen.
2. **P**Paina ja pidä ZigBee-painiketta painettuna 10 sekuntia, vapauta sitten liittyäksesi verkkoon. Varmista, että verkon reitittimen tai koordinaattorin sallin-liittyminen (permit-join) -toiminto on käytössä.
3. Liittymisen jälkeen IR-kaukosäädin rekisteröityy automaattisesti turvallisuusjärjestelmään verkossa. Tarkista turvallisuusjärjestelmän ohjauspaneelista tai CIE:stä (Control and Indicating Equipment) varmistaaksesi, että liittyminen ja rekisteröinti onnistuivat.
4. Jos IR-kaukosäädin liittyy onnistuneesti ZigBee-verkkoon, ZigBee-LED vilkahtaa kahdesti merkiksi.
5. Liittymisen jälkeen, jos IR-kaukosäädin menettää yhteyden nykyiseen ZigBee-verkkoon, ZigBee-LED vilkkuu 20 minuutin välein. Tarkista ZigBee-verkon tila ja IR-kaukosäätimen signaalin kantama korjataksesi tilanteen.
### ***Laitteen poistaminen ZigBee-verkosta (tehdasasetusten palautus)***
Poistaaksesi laitteen nykyisestä ZigBee-verkosta, IR-kaukosäätimen on palautettava tehdasasetuksiin laitteen poiston suorittamiseksi. Tehdasasetusten palautus tyhjentää IR-kaukosäätimen tallennetut asetustiedot ja kehottaa laitetta etsimään uutta ZigBee-verkkoa.
**Ennen laitteen poistamista varmista, että laite on nykyisen ZigBee-verkon signaalialueella**
1. Poista IR-kaukosäädin nykyisestä ohjauspaneelista / CIE:stä.
2. Paina ja pidä toimintonäppäintä 10 sekuntia, vapauta sitten palauttaaksesi laitteen.
3. Palautuksen yhteydessä IR-kaukosäädin poistaa nykyiset ZigBee-verkon asetukset ja lähettää signaalin ZigBee-koordinaattorille poistaakseen itsensä nykyisestä ZigBee-verkosta. Sen jälkeen se etsii aktiivisesti saatavilla olevia ZigBee-verkkoja uudelleen ja liittyy verkkoon automaattisesti.
### ***OTA‑laiteohjelmistopäivitys***
* Laite tukee OTA-laiteohjelmistopäivitystä ZigBee-verkon kautta, joka voidaan käynnistää ZigBee-verkon koordinaattorilta.
* Seuraa alla olevia vaiheita suorittaaksesi OTA-laiteohjelmistopäivityksen.
1. Sinun täytyy päästä käsiksi ZigBee-koordinaattoriisi suorittaaksesi langattoman laiteohjelmistopäivityksen.
2. Konfigurointisivulla valitse laite, jonka haluat päivittää, ja valitse toimitettu uusi ZigBee-laiteohjelmisto. Katso lisätietoja ZigBee-koordinaattorin käyttöoppaasta.
3. Paina OK käynnistääksesi päivitysprosessin; älä tee muita toimia äläkä sammuta paneelia.
4. Päivitys kestää noin 20–30 minuuttia. Kesto voi vaihdella tiedoston koon tai lisälaitteen ja koordinaattorin välisen etäisyyden mukaan.
5. Odotta laiteohjelmistopäivityksen valmistumista. Kun edistyminen saavuttaa 100 %, laite nollautuu automaattisesti. Voit myös päivittää verkkosivun uudelleen varmistaaksesi, että laitteen laiteohjelmisto on päivitetty ja uusin versio näkyy.
## **IR-signaalin oppiminen ja testaus**
Jotta voit käyttää IR-kaukosäädintä kodin laitteen ohjaamiseen, IR-kaukosäätimen on ensin opittava laitteen kaukosäätimen lähettämä IR-signaali. Noudata alla olevia ohjeita oppimisprosessin suorittamiseksi.
**Pidä IR-vastaanotin poissa suorasta valaistuksesta tai auringonvalosta oppimisprosessin aikana estääksesi häiriöt.**
### ***Oppiminen***
**Vaihe 1. Siirry IR-oppimistilaan**
1. Noudata ohjeita kohdassa **ZigBee-verkon asetukset** liittääksesi IR-kaukosäätimen ZigBee-verkkoosi.
2. Varmista, että kaikki kytkimet DIP-kytkinlohkon yllä on asetettu **POIS** asennossa.
3. Paina ja pidä IR-painiketta 10 sekuntia ja vapauta, kun IR-LED alkaa vilkkua.
4. IR-LED alkaa vilkkua hitaasti ilmaisten, että IR-kaukosäädin on nyt siirtymässä IR-oppimistilaan.
**Vaihe 2. Valitse laitetyyppi**
IR-lähetin voi oppia enintään 5 sarjaa IR-signaaleja viidelle eri laitteelle.
Ennen oppimisen aloittamista valitse laitenumero Dip-kytkinryhmä 1:llä ennen signaalien oppimista. Opittu IR-signaali liitetään valittuun laitenumeroon.
Valitse laitetyyppi seuraavan Dip-kytkinryhmä 1 -taulukon mukaan. Helpon tunnistuksen ja käytön vuoksi Climax ZigBee -ohjauspaneelin käyttöliittymässä kullekin laitetypille on annettu näyttönimi; suosittelemme oppimaan IR-signaalit näytetyissä laitetypeissä.
”X” tarkoittaa, että tämän kytkimen sijainnilla ei ole vaikutusta laitevalintaan.
**Esimerkki:**
1. Valitaksesi ilmastointilaitteen siirrä kytkin 1 PÄÄLLE ja kytkimet 2–6 POIS.
2. Valitaksesi television siirrä kytkin 2 PÄÄLLE ja kytkimet 3–6 POIS, ohita kytkimen 1 asento.
**Vaihe 3. Opeta IR-data**
Jokainen laitetyyppi voi oppia enintään 8 IR-signaalia, jotka valitaan Dip-kytkinryhmä 2:lla.
**Esimerkki:**
* Valitaksesi IR-signaalin 1 siirrä kytkin 1 PÄÄLLE ja kytkimet 2–8 POIS.
* Valitaksesi IR-signaalin 2 siirrä kytkin 2 PÄÄLLE ja kytkimet 3–8 POIS, ohita kytkimen 1 asento.
1. Valitse haluttu IR-signaali säätämällä dip-kytkintä. Suosittelemme aloittamaan IR-signaalista 1 siirtämällä kytkimen 1 PÄÄLLE.
2. Kohdista laitteen kaukosäädin IR-vastaanottimen vastakkaiseen suuntaan estääksesi vastaanottimen vastaanottamasta ei-toivottuja IR-signaaleja.
3. Aseta kaukosäätö haluamaasi tilaan, kohdista kaukosäädin IR-vastaanottimeen ja paina kaukosäätimen painiketta lähettääksesi IR-signaalin.
**Esimerkki:**
* Ilmastointilaitteen kaukosäätimellä, jos asetat kaukosäätimen “Jäähdytys, 18 °C, Tuulettimen nopeus Automaattinen” -tilaan ja sammutat kaukosäätimen, kohdista sitten kaukosäädin IR-vastaanottimeen ja paina “ON”. IR-vastaanotin oppii ilmastointilaitteen signaalin “Jäähdytys, 18 °C, Tuulettimen nopeus Automaattinen”.
* Television kaukosäätimellä, jos kohdistat kaukosäätimen IR-vastaanottimeen ja painat ON/Off, IR-vastaanotin oppii television ON/OFF-signaalin.
4. Jos signaali vastaanotetaan onnistuneesti, IR-LED vilkkuu nopeasti ja sammuu sitten osoittaen, että IR-kaukosäädin tallentaa IR-signaalitietoja, minkä jälkeen se vilkkuu hitaasti uudelleen. Jos lähetit vahingossa väärän IR-signaalin, käännä kaukosäädin pois päin säädäksesi asetusta ja kohdista se sitten uudelleen IR-vastaanottimeen lähettääksesi signaalin uudelleen. Uusi IR-signaali korvaa vanhan.
5. Oppimisen jälkeen vaihda dip-kytkimen asetusta oppiaksesi toisen IR-signaalin ja toista menettely kohteesta 2 kohtaan 4. Suosittelemme etenemään IR-signaaleista 1–8 siirtämällä dip-kytkimiä 1–8 PÄÄLLE yksi kerrallaan.
6. Toista prosessi oppiaksesi enintään 8 signaalia kutakin laitetta kohden.
7. Voit säätää Dip-kytkinryhmä 2 asetusta valitaksesi toisen laitetypin.
**Vaihe 4. Poistu IR-oppimistilasta**
1. Kun kaikki IR-signaalit on opetettu, paina IR-painiketta kerran poistuaksesi oppimistilasta, ja siirrä sitten kaikki kytkimet POIS-asentoon.
### ***Testaus***
Kun IR-signaalien opetus on valmis, noudata alla olevia ohjeita testataksesi IR-signaalien lähettämistä.
1. Älä siirry IR-oppimistilaan; säädä Dip-kytkinasetukset vastaavasti valitaksesi laitetypin ja IR-signaalin numeron kuten aiemmin opetettiin.
2. Paina IR-painiketta kerran; IR-LED vilkkuu nopeasti osoittaen signaalin lähettämistä. Jos signaalia ei ole opittu, IR-kaukosäädin ei lähetä mitään ja IR-LED pysyy sammuksissa.
3. Toista menettelyt kohteista 1–2 testataksesi kaikki opitut IR-signaalit.
4. Kun kaikki asetukset on tehty, siirrä kaikki kytkimet POIS-asentoon.
### ***IR-datan tyhjennys***
Poistaaksesi kaikki tietylle laitetypille opitut IR-signaalit, noudata alla olevia ohjeita:
1. Poista paristot sammuttaaksesi IR-kaukosäätimen.
2. Valitse poistettava laitetyyppi käyttämällä Dip-kytkinryhmää 1 seuraavan taulukon mukaisesti
Enemmän kuin yhden kytkimen siirtäminen PÄÄLLE valitsee useita laitetyppejä,
**Esimerkki:**
* Kytkinten 1,2,3,4,5 siirtäminen PÄÄLLE valitsee kaikki viisi laitetta.
* Siirrä kytkimet 1 ja 3 PÄÄLLE valitaksesi ilmastointilaitteen ja kotiteatterin.
3. Paina ja pidä sekä IR- että ZigBee-painikkeita ja aseta paristot IR-lähettimen käynnistämiseksi; älä vapauta painikkeita vielä.
4. Pidä IR- ja ZigBee-painikkeita painettuina, kunnes IR-LED syttyy, vapauta sitten painikkeet
5. IR-lähetin tyhjentää valittujen laitetyyppien tallennetut IR-signaalit; IR-LED vilkkuu jatkuvasti.
6. Siirrä kaikki kytkimet POIS-asentoon palataksesi normaaliin toimintaan. IR-LED sammuu.
## **Asennus**
IR-kaukosäädin on suunniteltu seinälle asennettavaksi. Se voidaan kiinnittää joko ruuvaamalla takakansi suoraan seinään tai asentamalla ensin pyörivä kiinnike ja sen jälkeen pääyksikkö siihen. Katso **IR-signaalin kattavuus ja IR-LED-valinta** kohdasta alla tietoja IR-signaalin siirrosta ennen IR-kaukosäätimen asennuspaikan valintaa.
### ***IR-kaukosäätimen kiinnitys***
IR-kaukosäädin on suunniteltu seinälle asennettavaksi. Se voidaan kiinnittää joko ruuvaamalla takakansi suoraan seinään tai asentamalla ensin pyörivä kiinnike ja sen jälkeen päälaite kiinnikkeeseen. IR-silmän tulisi osoittaa ohjattavaa laitetta kohti asennettaessa.
{% hint style="info" %}
**Pyörivä kiinnike ei sisälly vakiotoimitukseen ja on saatavilla pyynnöstä.**
{% endhint %}
#### Suora seinäkiinnitys:
1. Avaa kansi ja puhkaise neljä takakannen läpivientiä.
2. Käytä reikiä mallina porataksesi reiät seinään; aseta tarvittaessa seinätulpat.
3. Tighten the bottom fixing screw. The installation is now complete.
4. Aseta etukansi takaisin takakannen päälle.
#### Pyörivän kiinnikkeen asennus.
Pyörivässä kiinnikkeessä on säädettävä pää, joka voidaan kiinnittää IR-kaukosäätimeen. Kiinnikkeen asentamisen jälkeen käyttäjä voi säätää pään kulmaa muuttaakseen IR-kaukosäätimen suuntaa.
1. Pyörivän kiinnikkeen pohjassa on 2 kiinnitysreikää. Käytä reikiä mallina porataksesi reiät seinään; aseta tarvittaessa seinätulpat.
2. Ruuvaa kiinnike seinään.
3. Ripusta IR-kaukosäädin kiinnikkeisiin käyttämällä takana olevia reikiä.
4. Asennuksen jälkeen voit käyttää risti- tai Philip-sruuvimeisseliä löysätäksesi kiinnikkeen yläosassa olevan ruuvin, säätää IR-lähettimen kulmaa ja kiristää ruuvin lukitaksesi kulman.
## **Käyttö**
### ***Ohjaus ZigBee-ohjauspaneelin kautta***
IR-kaukosäädintä voidaan ohjata etänä Climax ZigBee -ohjauspaneelin kautta lähettämään IR-signaaleja. Valitsemalla laitetypin ja IR-signaalin numeron ohjauspaneelista ohjataan IR-kaukosäädintä lähettämään vastaava signaali.
**Esimerkki:**
Valitsemalla “Ilmastointitoiminto 1” ohjauspaneelista ohjataan IR-kaukosäädintä lähettämään ilmastointilaitteelle opittu IR-signaali 1.
### ***IR-signaalin kattavuus ja IR-LED-valinta***
IR-kaukosäätimen IR-silmässä on 6 LEDiä, joita käytetään IR-signaalien lähettämiseen: yksi keskeinen LED ja viisi ympäröivää LEDiä. Viisi ympäröivää LEDiä on sijoitettu 45° kulmaan piirilevyyn nähden. **LED-signaalin kattavuus:**
Jokainen LED lähettää IR-signaalin kartiomaisena alueena LEDin edessä. LEDit voidaan valita lähettämään signaaleja kullekin laitetypille porttiasi käyttämällä.
**Esimerkki:**
* Jos valitset LED 1 ilmastointilaitteelle, IR-kaukosäädin lähettää signaalin LED 1:llä, kun se lähettää ilmastointilaitteen IR-signaalia.
* Jos valitset LED 2:n ja LED 3:n kotiteatterille, IR-kaukosäädin lähettää signaalin sekä LED 2:lla että LED 3:lla, kun se lähettää kotiteatterilaitteen IR-signaalia.
Asentaessasi IR-kaukosäädintä valitse käytettävä IR-LED ohjauspaneelissasi IR-kaukosäätimen asennuspaikan mukaan, jotta IR-lähetin voi lähettää signaalin kaikkiin kotisi laitteisiin. Katso lisätietoja IR-kaukosäätimen asetuksista ja ohjauksesta Climax-ohjauspaneelin käyttöoppaasta.

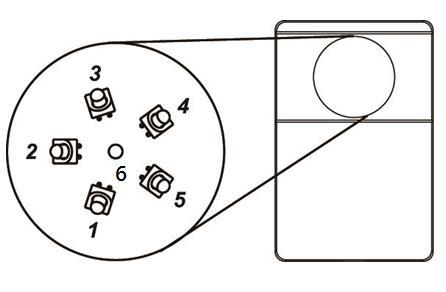

Katso alla oleva kaavio IR-signaalin kattavuudesta:
### ***IR-lähetystehokkuus***
Käytä hyppykytkimiä (JP2 ja JP3) säätääksesi IR-signaalin lähetystehoa. Tehtaan oletus on asetettu matalaan lähetystehoon (JP1 PÄÄLLÄ).
Hyppykytkimen asettaminen JP2:lle lisää IR-signaalin lähetyskantamaa.
## **Liite (vain kehittäjille)**
### ***UPIC-klusterin tunnus***
### Basic-klusterin attribuutitiedot
### ***Power CFG -klusterin attribuutti-informaatio***
### ***Identify-klusterin attribuutitiedot***
### ***Termostaatin klusterin attribuuttitiedot***
**Järjestelmätila (0x001C):**
Tämä attribuutti määrittää, mitä IR-signaalia lähetetään, kun UPIC vastaanottaa paneelilta komennon, oppimansa IR-signaalityypin ja -funktion perusteella.
UPIC voi oppia enintään 5 IR-tyyppisarjaa, kukin tyyppi 8 signaalia. Signaalia lähetettäessä IR-signaali on
määritettävä tällä attribuutilla.
Muoto on 0x***XY***
X = Laitetyyppi (1\~5)
Y = IR-signaalin numero (1\~8)
Esimerkiksi, jos UPIC on oppinut IR-signaalin laitetyyppiin 1, IR-signaaliin 8, paneelin tulisi lähettää komento attribuutin arvolla 0x***18*** jotta UPIC lähettäisi tämän signaalin.
**Valitse Lähetä IR-LED (0x1011):**
UPIC voi ohjata enintään 5 laitetta (Tyyppi 1 \~ 5) sen 6 IR-LEDillä. Tämä attribuutti mahdollistaa eri LEDien käytön signaalin lähettämiseen.
Muoto tulisi lukea seuraavasti käyttäen oletusarvoa 0x2020202020 esimerkkinä
Jokaiselle laitetyypin arvolle, arvo luetaan Bit0\~5:nä seuraavassa muodossa:
Esimerkiksi: 0x20 = 0010 0000 bitiesityksenä, mikä tarkoittaa, että vain LED 6 (keskimmäinen LED) aktivoidaan, kun UPIC lähettää tämän laitetypin IR-signaalin.
Jos haluat asettaa IR-signaalin lähetettäväksi sekä LED 2:lla että LED 6:lla, bittiesitys on 0010 0010 = 0x22
0010 0010 bittiesityksenä = 0x22 heksadesimaalisena. Jos haluat käyttää tätä asetusta vain laitetyyppiin 1 jättäen muut laitetypit ennalleen, lopullinen attribuuttiasetus on: 0x**22**20202020
Voit käyttää tätä attribuuttia ohjelmoimaan, mitkä LEDit aktivoidaan eri IR-laitetyypeille.
***TÄRKEÄ HUOMAUTUS:***
{% hint style="danger" %}
Vaikka useamman LEDin asettaminen lähettämään IR-signaalia on mahdollista, aseta **ENINTÄÄN 2** LEDiä aktivoitavaksi. Tällainen rajoitus johtuu siitä, että jokaisen lisätyn LEDin aktivoiminen kasvattaa virrankulutusta huomattavasti. Jos aktivoit enemmän kuin 2 LEDiä, paristot kuluvat huomattavasti nopeammin kuin ihanteellista.
{% endhint %}
