VESTA-176

IR-35SL-2W

TODISTUS

LUOKKA 2: EN50131

PIR-liikeanturi IR-35-2W / VESTA-177 -sarja

KÄSIKIRJA

Johdanto

PIR havaitsee infrapunasignatuurin tunnistaakseen liikettä määritetyllä alueella ja lähettää hälytyskeskukselle signaalin aktivoidakseen hälytyksen, jos tunkeutuja ylittää sen havaintoalueen.

PIR on suunniteltu antamaan tyypillinen havaintokantama 12 metriä, kun se on asennettu 2,5 metrin korkeudelle maanpinnasta. PIR-anturi tukee myös lemmikkieläinten sieto-ominaisuutta eikä havaitse enintään 25 kg painavia lemmikkejä väärien hälytysten vähentämiseksi.

PIR koostuu kahdesta osasta: kannesta ja pohjasta. Kansi sisältää kaikki elektroniikat ja optiikat ja pohja tarjoaa kiinnitysmahdollisuuden.

IR-35-2W -sarjan PIR-anturi sisältää seuraavat mallit:

IR-35-2W – PIR-liikeanturi, jota virransiirtävät kaksi alkaliparistoa

IR-35SL-2W – PIR-liikeanturi, jota virransiirtää yksi CR123-paristo

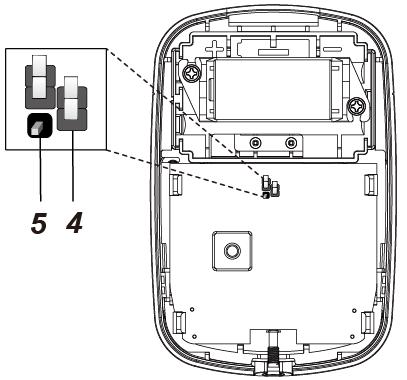

Osien tunnistus

1. Testipainike / LED-ilmaisin

• Testipainiketta käytetään radiosignaalin testaukseen ja oppimisprosessiin.

• LED-ilmaisin osoittaa järjestelmän tilan.

1. IR-anturi

2. Paristokotelo

3. Lemmikkisieto käytössä/pois -hyppykytkin (JP3)

   1. Hyppy päällä: Kun asetettu ON-asentoon, lemmikkisieto on pois käytöstä (tehdasasetuksena).

   2. Hyppy pois päältä: Kun asetettu OFF-asentoon, lemmikkisieto on käytössä.


4. Herkkyyden lisäys hyppykytkin (JP4)

   • Kun asetettu ON, PIR:n havaitsemisherkkyys on korkea.

   • Kun asetettu OFF, PIR:n havaitsemisherkkyys on normaalilla tasolla. (Tehdasasetuksena)

5. Manipulaatiokytkin

6. Alakiinnityskierre

7. IR-35-2W paristoeristimen reikä

8. IR-35SL-2W paristoeristimen reikä

Ominaisuudet

LED-ilmaisin

Normaalissa käyttötilassa LED-merkkivalo syttyy seuraavissa tilanteissa:

• Kun liike havaitaan heikon paristotilan aikana

• Kun kotelo avataan ja häiriökytkin aktivoituu

• Kun liikettä havaitaan ja häiriötila jatkuu

• Kun liikettä havaitaan testitilassa

• Kun testipainiketta painetaan sabotointitilan aikana tai jos PIR on vähissä paristossa, LED ei vilku, jos PIR:n sabotointi ja paristo ovat normaalit eikä PIR ole testitilassa.

Jos LED vilkkuu merkkinä signaalin lähettämisestä, se vilkkuu kahdesti nopeasti vastaanotettuaan kuittauksen hälytyskeskukselta.

Pariston ja heikon pariston tunnistus

IR-35-2W -sarjan PIR-liikeanturi käyttää virtalähteenään alkaliparistoja tai litiumparistoja:

• IR-35-2W -malli käyttää virtalähteenään kahta alkaliparistoa AA 1,5 V.

• IR-35SL-2W -malli käyttää virtalähteenään yhtä CR123 3 V litiumparistoa.

PIR:ssä on matalan paristotilan tunnistusominaisuus. Jos havaitaan matala paristojännite, matalan pariston signaali lähetetään hälytyskeskukselle yhdessä tavallisten signaalilähetysten kanssa, jotta keskus voi näyttää tilan asianmukaisesti.

Jokaisen asennuksen paristot on tehtaalla asennettu ennen lähettämistä eristimen ollessa paikallaan.

Paristoja vaihdettaessa, kun vanhat paristot on poistettu, paina sabotointikatkaisijaa kaksi kertaa purkaaksesi sen täysin ennen uusien paristojen asettamista.

Manipulointisuoja

PIR on suojattu sabotointikatkaisijalla, joka puristuu kasaan kun PIR on oikein asennettu. Kun PIR poistetaan asennuspinnalta tai kiinnitystelineestä tai kun sen kansi avataan, sabotointikatkaisija aktivoituu ja PIR lähettää sabotointiavauksen signaalin järjestelmän ohjauskeskukselle muistuttaakseen käyttäjää tilanteesta. Jos liikettä havaitaan sabotointikatkaisijan ollessa auki, LED syttyy.

Valvontatoiminto

Kun PIR on normaalitoiminnassa, se suorittaa itsediagnostiikan lähettämällä valvontasignaalin kerran 90–110 minuutin välein.

Jos hälytyskeskus ei vastaanota tietyn PIR:n lähettämiä valvontasignaaleja ennalta asetetun ajan sisällä, “Rikkoontunut” vikailmoitus.

Testitila

PIR voidaan laittaa testitilaan painamalla testipainiketta. Testitilassa se poistaa käytöstä lepotimerin ja sallii LED-merkkivalon syttyä aina, kun liikettä havaitaan. Joka kerta kun testipainiketta painetaan, PIR lähettää testisignaalin hälytyskeskukselle radiokantamatestin suorittamiseksi ja siirtyy testitilaan 3 minuutiksi. Testitila päättyy 3 minuutin kuluttua.

Lepotoiminto

• PIR:ssä on “lepoaika” noin 1 minuutin virran säästämiseksi.

• Riippuen lepotilan asetuksesta (Normaali tai Optimoitu), PIR siirtyy lepoaika tilaan 1 minuutin noin

• Aikana 1 minuutin lepotila, PIR ei lähetä signaaleja uudelleen; kaikki tämän lepotilan aikana havaitut lisäliikkeet pidentävät lepotilaa yhdellä minuutilla. Tällä tavoin jatkuva liikettä PIR:n edessä ei tarpeettomasti kuluta paristoa.

ajan kuluttua liikkeen havaitsemisen jälkeen tai kolmen havaitun liikkeen jälkeen yhden minuutin sisällä. Etäasetus Lepotilan asetusta voidaan muuttaa etänä. Kun lepotila on asetettu Normaaliin, PIR siirtyy lepotilaan 1 minuutiksi liikkeen lähettämisen jälkeen. Kun lepotila on asetettu Optimoituun, PIR siirtyy lepotilaan 1 minuutiksi kolmen liikkeen havaitsemisen jälkeen yhden minuutin sisällä. Katso lisätietoja

Lemmikkisieto-ominaisuus

• PIR-anturi tukee lemmikkisieto-ominaisuutta eikä tunnista enintään 25 kg painavia lemmikkejä vääriä hälytyksiä minimoidakseen.

• Lemmikkien sieto-ominaisuus voidaan ottaa käyttöön/poistaa käytöstä asettamalla hyppykytkimen (JP3) asento. Kun hyppykytkin (JP3) on ON-asennossa, lemmikkien sieto on pois päältä (tehdasasetus). Kun hyppykytkin (JP3) on OFF-asennossa, lemmikkien sieto on käytössä.

• Lemmikkien sieto-ominaisuus voidaan myös konfiguroida etänä. Katso lisätiedot Etäasetus Lepotilan asetusta voidaan muuttaa etänä. Kun lepotila on asetettu Normaaliin, PIR siirtyy lepotilaan 1 minuutiksi liikkeen lähettämisen jälkeen. Kun lepotila on asetettu Optimoituun, PIR siirtyy lepotilaan 1 minuutiksi kolmen liikkeen havaitsemisen jälkeen yhden minuutin sisällä. Katso lisätietoja

Herkkyyden lisäystoiminto

• Voit käyttää herkkyyden lisäystoimintoa PIR:n havaitsemisherkkyyden lisäämiseksi.

• Havaitsemisherkkyyden lisäämiseksi aseta hyppykytkin (JP4) ON-asentoon. Pidä normaalin havaitsemisherkkyyden säilyttämiseksi hyppykytkin (JP4) OFF-asennossa (tehdasasetuksena).

• PIR:n tunnistusherkkyys voidaan myös konfiguroida etänä. Katso lisätiedot Etäasetus Lepotilan asetusta voidaan muuttaa etänä. Kun lepotila on asetettu Normaaliin, PIR siirtyy lepotilaan 1 minuutiksi liikkeen lähettämisen jälkeen. Kun lepotila on asetettu Optimoituun, PIR siirtyy lepotilaan 1 minuutiksi kolmen liikkeen havaitsemisen jälkeen yhden minuutin sisällä. Katso lisätietoja

Etäasetus

• PIR-liikeanturi tukee lemmikkien sieto-, herkkyys- ja lepotilatoimintojen etäasetuksia.

• Kun PIR käynnistyy, sen lemmikkien sieto-ominaisuus ja herkkyys määräytyvät JP3- ja JP4-asetusten mukaan. Käyttäjät voivat joko säätää hyppykytkimen asetuksia tai muuttaa lemmikkien sieto- ja herkkyysasetuksia etänä hälytyskeskuksesta. Etäasetus korvaa hyppykytkimen asetukset.

Ohjauspaneelin verkkosivu

1. Paneelin paikallisella verkkosivulla siirry Muokkaa laitetta -sivulle ja syötä PIR-liikeanturin asetukset Anturiasetukset-osioon. Napsauta OK vahvistaaksesi.

   Katso alla olevaa taulukkoa konfiguraation yksityiskohtia varten. Esimerkiksi jos haluat ottaa lemmikkien sietotoiminnon käyttöön ja asettaa herkkyyden tason sekä lepotilan normaaliksi, voit syöttää 02.

IR-määritys	Lemmikkisieto	Herkkyys	Lepotila
00	Ei	Normaali	Normaali (1 havainto)
01	Ei	Korkea	Normaali (1 havainto)
02	Kyllä	Normaali	Normaali (1 havainto)
03	Kyllä	Korkea	Normaali (1 havainto)
04	Ei	Normaali	Optimoitu (3 havaintoa)
05	Ei	Korkea	Optimoitu (3 havaintoa)
06	Kyllä	Normaali	Optimoitu (3 havaintoa)
07	Kyllä	Korkea	Optimoitu (3 havaintoa)

1. Paina testipainiketta kerran PIR-liikeanturin päällä lähettääksesi signaalin hälytyskeskukselle, ja uudet asetukset tulevat voimaan välittömästi. Jos painiketta ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-liipaisu-signaalin lähetyksen yhteydessä.

SmartHomeSec-palvelin

1. Kotipalvelimen laiteasetuksissa siirry Laiteasetukset-sivulle, napsauta IR-35-2W-laiteriviä ja valitse “IR Configuration”.

2. Valitse pudotusvalikoista lemmikkien sieto (Käytössä/Poissa käytöstä), Herkkyys (Korkea/Normaali) ja Lepotilan optimointi (Normaali/Optimoitu), napsauta Lähetä vahvistaaksesi asetuksen.

3. Paina testipainiketta kerran PIR-liikeanturin päällä lähettääksesi signaalin hälytyskeskukselle, ja uudet asetukset tulevat voimaan välittömästi. Jos painiketta ei paineta, uudet asetukset otetaan käyttöön seuraavan signaalilähetyksen yhteydessä, esim. valvontasignaalin tai IR-liipaisu-signaalin lähetyksen yhteydessä.

Aloittaminen

• Vedä paristoeristin ulos aktivoidaksesi paristot.

• LED-merkkivalo vilkkuu 30 sekuntia (PIR lämpenee). Lämpenemisaikana PIR ei aktivoidu. Lämpenemisen jälkeen LED sammuu ja PIR on käyttövalmis.

• Aseta hälytyskeskus oppimistilaan (katso lisätietoja hälytyskeskuksen käyttöohjeesta).

• Paina testipainiketta.

• Katso ohjauspaneelin ohjeet oppimisprosessin viimeistelemiseksi.

• Kun PIR on opittu järjestelmään, laita hälytyskeskus “Kävelytesti” -tilassa; pidä PIR halutussa paikassa ja paina testipainiketta vahvistaaksesi, että tämä paikka on hälytyskeskuksen signaalialueella (katso hälytyskeskuksen käyttöohjeesta Walk Testin suorittaminen).

• Kun olet tyytyväinen siihen, että PIR toimii hyvin valitussa paikassa, voit jatkaa kiinnityksen kanssa.

Asennus

Asennusohjeet

IR-35-2W havaintokantama

Kiinnitysmenetelmä

• PIR on suunniteltu asennettavaksi joko tasaiselle pinnalle tai kulmaan.

• Pohjassa on kaksi puhkaistavaa kohtaa, joissa muovi on ohuempaa ja voidaan katkaista pinta-asennusta varten.

• Asennustelineessä on kaksi keskimmäistä ruuviaukkoa PIR:n kiinnittämistä varten ja neljä sivuilla olevaa ruuviaukkoa

• Pintakiinnitystä varten tarjotaan valinnainen kääntyvä teline, jonka avulla käyttäjä voi säätää havaintokenttää. Kääntyvän telineen avulla IR-35-2W voidaan pyörittää 80 astetta vaakasuunnassa ja 70 astetta pystysuunnassa optimaalisen peittoalueen saavuttamiseksi.

Pinta-asennus ilman asennustelinettä:

1. Irrota alakiinnityksen ruuvi ja kannen osat.

2. Puhkaise kaksi puhkaistavaa kohtaa pohjan sisältä käsin

3. Käytä reikiä mallina ja poraa reiät asennuspintaan.

4. Työnnä tulpat paikoilleen, jos PIR kiinnitetään kipsiin tai tiileen.

5. Ruuvaa pohja tulppiin.

6. Ruuvaa kansi pohjaan.

Pinta-asennus asennustelineen kanssa:

1. Käytä telineen kahta keskellä olevaa ruuvireikää mallina ja poraa reiät asennuspintaan.

2. Työnnä tulpat paikoilleen, jos PIR kiinnitetään kipsiin tai tiileen.

3. Ruuvaa asennusteline tulppiin siten, että kaksi osoitinkärkeä ovat ylhäällä ja katsovat sinua kohti.

4. Aseta PIR asennustelineen koukkuihin.

Kulma-asennus asennustelineen kanssa:

1. Käytä neljää sivuilla olevaa ruuviaukkoa mallina ja poraa reiät asennuspintaan.

2. Aseta tulpat, jos PIR kiinnitetään rappaukseen tai tiileen

3. Kiinnitä asennusteline tulppiin kahdella ylhäällä osoittavalla ja sinua kohti olevalla kiinnitysruuvilla.

4. Aseta PIR asennustelineen koukkuihin.

Pinta-asennus pyörivällä telineellä (valinnainen osa, myydään erikseen):

• Pintakiinnitystä varten tarjotaan valinnainen kääntyvä teline, jonka avulla käyttäjä voi säätää havaintokenttää. Kääntyvän telineen avulla IR-35-2W voidaan pyörittää 80 astetta vaakasuunnassa ja 70 astetta pystysuunnassa optimaalisen peittoalueen saavuttamiseksi.

• Pyörivä teline voidaan kiinnittää seinään toimitetuilla ruuveilla.

  1. Ruuvaa pyörivä teline seinään.

  2. Aseta pyörivän telineen 3 koukkua vastaaviin 3 reikään pohjassa.

  3. Kierrä teline oikeaan havaitsemiskulmaan ja kiristä kiinnitysruuvi.

Asennussuositukset

Suositeltuja asennuspaikkoja PIR:lle ovat seuraavat:

• Parhaan suorituskyvyn saavuttamiseksi 2,3–2,5 metrin korkeudella:

• Paikat, joissa eläimet eivät pääse havaitsemisalueelle kiipeämällä huonekalujen tai muiden esineiden avulla.

• Älä suuntaa anturia portaisiin, joihin eläimet voivat kiivetä.

• Sijainti, jossa tunkeutuja normaalisti liikkuisi PIR:n näkökentän poikki sivusuunnassa.

• Kulmaan asennettuna, jotta saadaan laajin näkymä.

• Sijainti, jossa sen näkökenttä ei esty esimerkiksi verhoilla, koriste-esineillä tms.

Rajoitukset
