VESTA-175

PRS5-ZBS(R)/PRM5-ZBS(R)

Virtarele-kytkimen sarja (Zigbee)

Johdanto

Virtarele-kytkin sarja sisältää seuraavat mallit:

PRS5-ZBS: ZigBee-relevirtakytkin

PRS5-ZBSR: ZigBee-relevirtakytkin reititinominaisuudella

PRM5-ZBS: ZigBee-relevirtakytkin mittarilla

PRM5-ZBSR: ZigBee-relevirtakytkin mittarilla ja reititinominaisuudella

Virtakytkimet pystyvät vastaanottamaan langattomia signaaleja ZigBee-verkon koordinaattorilta kytkeäkseen siihen liitetyt laitteet päälle/pois.

Virtarele-kytkin hyödyntää ZigBee-teknologiaa langattomaan signaalin siirtoon. ZigBee on luotettava langaton tiedonsiirtoprotokolla, jolla on alhainen virrankulutus ja hyvä siirtotehokkuus. IEEE802.15.4 -standardin pohjalta ZigBee mahdollistaa suuren määrän laitteita verkossa tiedonvaihtoon ja signaalin välitykseen.

Mittaritoiminnolla varustetuissa malleissa on lisäominaisuus seurata energiankulutusta sisäänrakennetun tehomittarin avulla ja lähettää tiedot koordinaattorille säännöllisesti.

Reititinominaisuudella varustetut mallit toimivat myös ZigBee-verkon reitittimenä. Verkkoon liittymisen jälkeen ne sallivat muiden ZigBee-laitteiden liittyä verkkoon kyseisen virtakytkimen kautta.

OTA-ominaisuudella varustetut mallit tukevat laiteohjelmiston (firmware) päivitystä OTA:n kautta ZigBee-verkon yli, mikä voidaan käynnistää ZigBee-verkon koordinaattorista.

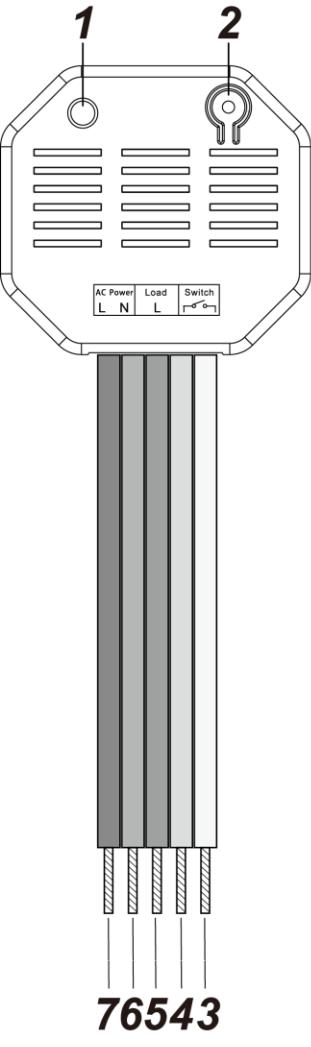

Osien tunnistus

1. LED-merkkivalo

LED-merkkivaloa käytetään osoittamaan virtareleen kytkimen tilaa:

• Päällä: Virtareleen kytkin on kytketty päälle.

• Pois päältä: Virtarele-kytkin on pois päältä.

• Vilkkuu kaksi kertaa: Virtarele-kytkin on onnistuneesti liittynyt ZigBee-verkkoon.

• Vilkkuu 5 kertaa: Virtarele-kytkin on onnistuneesti sitoutunut (bound) ohjaimeen

• Vilkkuu 20 minuutin välein: Virtarele-kytkin on menettänyt yhteyden nykyiseen ZigBee-verkkoonsa

1. Toimintonappi

   Toimintopainikkeen käyttö:

   1. Paina painiketta kytkeäksesi virtareleen kytkimen päälle/pois

   2. Paina ja pidä painiketta 10 sekuntia ja vapauta nollataksesi Virtarele-kytkimen.

   3. Paina ja pidä painiketta 3 sekuntia ja vapauta sitoutuaksesi ohjaimeen.

2. Ulkoinen kytkennän liitäntäkaapeli 1

3. Ulkoinen kytkennän liitäntäkaapeli 2

4. AC-vaihekuorman lähtö

5. AC nollajohto sisääntulo/AC nollajohto kuormalähtö

6. AC-vaiheen virtasyöttö (tulo)

ZigBee-verkon asetukset

ZigBee-laitteen ohjeet

ZigBee on langaton viestintäprotokolla, joka on luotettava, vähävirtainen ja korkean siirtonopeuden omaava. IEEE802.15.4-standardin pohjalta ZigBee mahdollistaa suuren määrän laitteita verkossa, jotka koordinoidaan tiedonvaihtoa ja signaalinlähetystä varten.

ZigBee-verkon perusrakenteen vuoksi ZigBee-laite etsii aktiivisesti ja liittyy verkkoon virran kytkemisen jälkeen.

Liittyminen ZigBee-verkkoon

ZigBee-laitteena Virtarele-kytkimen täytyy liittyä ZigBee-verkkoon vastaanottaakseen komentoja ja lähettääkseen energiankulutustiedot. Liittyäksesi Virtarele-kytkimen ZigBee-verkkoon, seuraa alla olevia ohjeita.

1. Kytke virtareleen kytkin virtakaapeliin.

2. Paina ja pidä toimintopainiketta 10 sekuntia, vapauta sitten liittyäksesi verkkoon. Varmista, että verkon reitittimen tai koordinaattorin lupaa liittyä (permit-to-join) -ominaisuus on käytössä.

3. Jos Virtarele-kytkin liittyy onnistuneesti ZigBee-verkkoon, LED-ilmaisin vilkkuu kaksi kertaa vahvistaen sen.

4. Liittymisen jälkeen Virtarele-kytkin rekisteröidään verkkoon automaattisesti. Tarkista ZigBee-verkon koordinaattori, järjestelmän ohjauspaneeli tai CIE (Control and Indicating Equipment) varmistaaksesi, että liittyminen ja rekisteröinti ovat onnistuneet.

5. Jos rekisteröinti ja liittyminen verkkoon epäonnistuvat, tarkista ZigBee-verkon koordinaattorin, järjestelmän ohjauspaneelin tai CIE-asetukset varmistaaksesi, että liittymisen sallinta on käytössä, ja käytä sitten alla olevaa tehdasasetusten palautusta liittyäksesi ZigBee-verkkoon.

Sidonta ohjaimeen

Liittymisen jälkeen Virtarele-kytkin voi sitoutua ohjauslaitteeseen, jota voidaan käyttää säätämään Virtarele-kytkimen tehotasoa. Sitouttaaksesi Virtarele-kytkimen ja laitteen:

1. Paina ja pidä toimintopainiketta 3 sekuntia, sitten vapauta painike. Virtareleen kytkin lähettää sidontapyyntöä koordinaattorille.

2. Katso ohjaimesi käyttöohjeesta, miten lähetät sidontapyynnön laitteelle 16 sekunnin sisällä.

3. Jos sitouttaminen onnistuu, Virtarele-kytkimen LED-ilmaisin vilkkuu 5 kertaa vahvistaen sen. Voit nyt käyttää ohjainta säätääksesi Virtarele-kytkimen tehotasoa.

4. Jos sitominen epäonnistuu, yritä sitomisprosessia uudelleen.

Laitteen poistaminen ZigBee-verkosta (tehdasasetusten palautus)

Poistaaksesi Virtakytkimen nykyisestä ZigBee-verkosta, laite on asetettava tehdasasetusten palautukseen laitteen poistamiseksi. Tehdasasetusten palautus poistaa Virtakytkimen tallennetut asetukset ja tiedot ja kehottaa laitetta etsimään uutta ZigBee-verkkoa.

Ennen laitteen poistamista varmista, että Virtakytkin on nykyisen ZigBee-verkon signaalialueella

1. Paina ja pidä toimintopainiketta 10 sekuntia ja vapauta sitten painike nollataksesi Virtakytkimen.

2. Nollauksen yhteydessä Virtakytkin poistaa nykyiset ZigBee-verkkoasetukset ja lähettää signaalin ZigBee-koordinaattorille poistaakseen itsensä verkosta. Sen jälkeen se etsii aktiivisesti saatavilla olevaa ZigBee-verkkoa uudelleen ja liittyy verkkoon automaattisesti.

ZigBee-reitittimen laitekapasiteetti (vain PRS5-ZBSR/PRM5-ZBSR)

Reititin-toiminnolla varustetut Virtakytkin-mallit sallivat muiden ZigBee-laitteiden liittyä ZigBee-verkkoon reitittimen kautta. Virtakytkin-reitittimellä on enimmäiskapasiteetti 40 laitetta, joista 10 voi olla reitittimiä; Virtakytkin-mittari-reitittimellä on enimmäiskapasiteetti 10 laitetta, joista 5 voi olla reitittimiä.

OTA-laiteohjelmistopäivitys (vain OTA-versioille)

Virtarele-kytin tukee laiteohjelmiston OTA-päivitystä ZigBee-verkon yli, jonka voi käynnistää ZigBee-verkon koordinaattori. Suorita OTA-päivitys seuraavien vaiheiden mukaisesti.

Vaihe 1. Sinun täytyy päästä käsiksi ZigBee-koordinaattoriisi suorittaaksesi langattoman laiteohjelmistopäivityksen. Vaihe 2. Konfigurointisivulla valitse laite, jonka haluat päivittää, ja valitse uusi

ZigBee-laiteohjelmisto toimitetaan. Katso lisätietoja ZigBee-koordinaattorin käyttöoppaasta.

Vaihe 3.Paina ”OK” aloittaaksesi päivitysprosessin, ja LED vilkkuu jatkuvasti. OTA-prosessin aikana

älä suorita muita toimintoja tai sammuta paneelin virtaa.

Vaihe 4.Päivitys kestää noin 20–30 minuuttia. Kesto voi vaihdella tiedoston koon tai lisälaitteen ja koordinaattorin välisen etäisyyden mukaan.

Vaihe 5.Odota, että laiteohjelmisto päivittyy loppuun. Kun edistymä saavuttaa 100 %, laite nollautuu automaattisesti. Voit myös päivittää verkkosivun uudelleen varmistaaksesi, että laitteen laiteohjelmisto on onnistuneesti päivitetty ja uusin versio näkyy.

Varoitus

• Kaikki laitteen työt, mukaan lukien asennus ja huolto, on suoritettava pätevän ja lisensoidun sähköasentajan toimesta.

• Ennen asennusta tai huoltotöitä varmista, että virtalähde on katkaistu.

• Älä kytke laitetta kuormiin, jotka ylittävät tuetun kuormavirran.

Asennus

Johdotus liitosliittimellä

• Virtarelekykytkin toimitetaan sisäänrakennetulla kaapelilla, jolla liitetään AC-virta, laite ja ulkoinen kytkin. Viisi Wago 221 -liitoskappaletta toimitetaan liitäntää varten.

• 2- ja 3-johtimiset liittimet soveltuvat kiinteille ja monijuosteisille johtimille 0,2–4 mm² (24–12 AWG).

• Ennen johdotusta varmistu, että virta on katkaistu. Johdot yhdistetään seuraavasti:

  1. Nosta vivusta ja työnnä ruskea johto sisään. (Kuva 1, 2)

Kuva 1 Kuva 2

1. Paina vipu takaisin alas. Läpinäkyvä kotelo antaa mahdollisuuden tarkistaa, onko johto kytketty oikein. Varmista, että johto on tiukasti paikallaan eikä irtoa. (Kuva 3, 4)

Kuva 3 Kuva 4

1. Samalla tavalla kuin vaiheissa 1 ja 2, työnnä toiseen napaan johto, joka yhdistetään AC-vaihejännite-sisääntuloon. (Kuva 5)

Kuva 5

1. Toista vaiheet 1, 2 ja 3 yhdistääksesi muut liittimin varustetut johdot.

   Huomaa, että sininen johto on liitettävä 3-johtimiseen liittimeen ja sitten kytkettävä AC-nollajännitteen tuloon ja AC-nollajännitteen kuormalähtöön. (Kuva 6)

Kuva 6

Käyttö

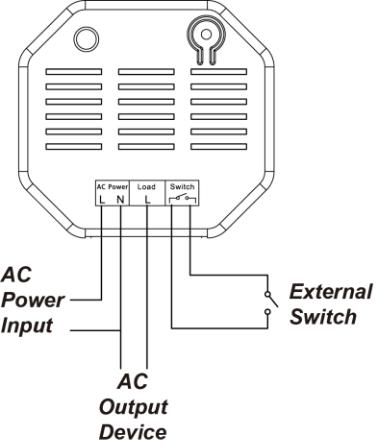

Johtoliitäntäkaavio

Katso kaaviota liittääksesi kotisi valaistuksen virtareleen kytkimeen.

Asennus

• Kytke virtareleen kytkin virtakaapeliin.

• Liitä Virtarelekykytin kodin valaistukseen. Valaistuksen on oltava PÄÄLLÄ-tilassa.

• Voit liittää ulkoisen kytkimen Virtarele-kytkimeen kaavion mukaisesti kytkeäksesi Virtarele-kytkimen päälle/pois

• TÄRKEÄ HUOMAUTUS: Virtareleen kytkimessä ei ole varavirtalähdettä, ja se sammuu, kun vaihtovirta katkeaa. ÄLÄ KÄYTÄ käytä Virtarele-kytkintä reitittimenä turvallisuussensorillesi tai hälytyksen ohjauslaitteille, kuten ovianturi, PIR-anturi jne., muuten sensorit menettävät yhteyden ZigBee-verkkoon jos Virtarele-kytkin irrotetaan AC-virrasta. Suunnittele näiden turvallisuussensorien asennuspaikat siten, etteivät ne käytä Virtarele-kytkintä ja käytä niille vain varavirtakäyttöistä reititintä. Virtakytkimen reititinominaisuuden tulisi AINOAAN käyttää signaalialueen laajentamiseen muiden virtakytkinten/himmentimien hyväksi.

Kun Virtakytkin on onnistuneesti opittu ohjauspaneeliin, ohjauspaneeli voi kauko-ohjata Virtakytkimen päälle/pois laitteen ohjaamiseksi. Katso lisätiedot ohjauspaneelin käyttöohjeesta.

• Kun Virtarele-kytkin on onnistuneesti liittynyt ZigBee-verkkoon, koordinaattori voi etäkäytöllä kytkeä laitteen päälle/pois.

• Voit myös painaa painiketta virtareleen kytkimessä kytkeäksesi valon päälle/pois.

• Voit kytkeä virtareleen kytkimen päälle/pois ulkoisella kytkimellä.

• Jos olet sitonut ohjaimen virtareleen kytkimeen, voit myös käyttää ohjainta kytkeäksesi virtareleen kytkimen päälle/pois.

• Jos AC-virtasisääntulo katkeaa virtareleen kytkimeltä, sen aikaisempi päälle/pois-tila palautetaan yhden minuutin kuluessa AC-virtasisääntulon palautumisesta.

Energiankulutuksen seuranta (vain PRM5-ZBS/PRM5-ZBSR)

• Virtarele-kytkin lähettää tehonkulutustietonsa signaalina ZigBee-verkon koordinaattorille kahden minuutin välein.

• Aina kun Virtakytkimen teho muuttuu +/- 2 W, se lähettää automaattisesti energiankulutustiedot sisältävän signaalin ZigBee-verkon koordinaattorille päivitystä varten.

• Virtakytkin lähettää tehotiedot koordinaattorille aina, kun kertyvä energiankäyttö kasvaa 0,1 kW·h:lla.

• Mittarin tarkkuus on +/- 5 %.

• Tyhjennetaksesi Virtakytkimen kertyneet energiankulutustiedot, noudata alla olevia vaiheita:

  1. Irrota Virtarele-kytkin pistorasiasta.

  2. Paina ja pidä toimintopainiketta ja kytke virta takaisin pitäen painiketta alhaalla.

  3. Pidä painiketta painettuna ja vapauta se 3 sekunnin kuluttua. Kertyneet energiankulutustiedot tyhjennetään.

110V:lle suurin sallittu kuorma on 1760W ja 16A.

• 110 V:ssa suurin käyttökuorma on 1100 W ja 10 A.

• 230 V:ssa suurin käyttökuorma on 2300 W ja 10 A.

• Jos virtareleen kytkin ylikuumenee, se katkaisee virran automaattisesti turvallisuussyistä. Käyttäjän on katkaistava ja kytkettävä AC-virta uudelleen virtareleen kytkimeen keskeytyksen jälkeen jatkaakseen normaalia toimintaa.

Liite (vain kehittäjille)

Virtarele-kytkin mittarilla - Cluster ID

Basic-klusterin attribuutitiedot

Identify-klusterin attribuutitiedot

Groups-klusterin attribuutitiedot

Scenes‑klusterin attribuutitiedot

On/Off-klusterin attribuutitiedot

Mittausklusterin atributtien tiedot (Lukematietojen attribuuttijoukko)

Mittausklusterin atributtien tiedot (Muotoiluattribuuttijoukko)

Mittausklusterin atributtien tiedot (Historiallinen attribuuttijoukko)
