# VESTA-173

**RSB-1ZBS**

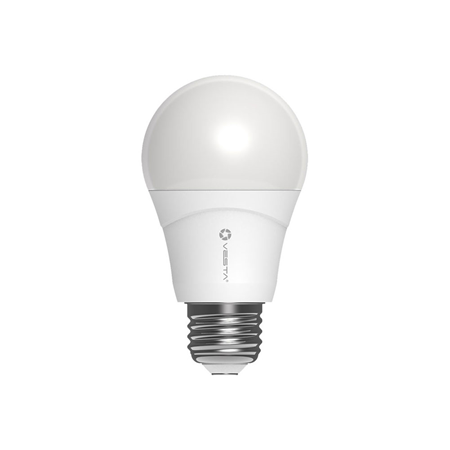

## **RGBW-älylamppu (Zigbee)**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcIP8p7vKvBk4LnHYELpd%2Fimage.png?alt=media&#x26;token=2bfab5e8-5dd5-4916-9d9f-9e45571dad8b" alt=""><figcaption></figcaption></figure>

## **Johdanto**

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F35BTsdMWhuWrTNCC13qw%2F0.jpeg?alt=media)

RSB-1ZBS on ZigBee-äly-LED-värilamppu. Siinä on sekä monivärisäätö että valotason säätö. Kun se liitetään ZigBee-verkkoon, käyttäjä voi ohjata lamppua etäyhteyden kautta ZigBee-verkon koordinaattorilta.

Lamppu käyttää langattomaan signaalin lähetykseen ZigBee-teknologiaa. ZigBee on langaton tiedonsiirtoprotokolla, joka on luotettava, vähävirtainen ja tehokas tiedonsiirrossa. IEEE802.15.4-standardin perusteella ZigBee mahdollistaa suuren määrän laitteita verkossa tiedonvaihtoon ja signaalin välitykseen.

Lamppu toimii myös reitittimenä ZigBee-verkossa. Kun se on liitetty ZigBee-verkkoon, se sallii muiden ZigBee-laitteiden liittyä verkkoon lampun kautta.

## **ZigBee-verkon asetukset**

### ***ZigBee-laitteen ohjeet***

ZigBee on langaton tiedonsiirtoprotokolla, joka on luotettava, vähävirtainen ja tehokas tiedonsiirrossa. IEEE802.15.4-standardin perusteella ZigBee mahdollistaa suuren määrän laitteita verkossa tiedonvaihtoon ja signaalin välitykseen.

ZigBee-verkon perusrakenteen vuoksi ZigBee-laite etsii aktiivisesti ja liittyy verkkoon virran kytkemisen jälkeen.

* Varmista, että ZigBee-verkon reititin tai koordinaattori on kytketty päälle ennen ZigBee-laitteen virran kytkemistä.
* Varmista, että ZigBee-verkon reititin tai koordinaattori on päällä ja kantaman sisällä, kun ZigBee-laite on käytössä.
* Älä poista ZigBee-laitetta ZigBee-verkon reitittimestä tai koordinaattorista ilman, että sammutat ZigBee-laitteen ensin.

### ***Liittyminen ZigBee-verkkoon***

Lamppuna ZigBee-laite tarvitsee liittyä ZigBee-verkkoon lähettääkseen ja vastaanottaakseen komentosignaaleja. Lisää lamppu ZigBee-verkkoon seuraamalla alla olevia ohjeita.

1. &#x20;Ruuvaa lamppu lampunkantaan. Älä kytke virtaa vielä.
2. Ota sallitse liittyminen (permit-join) käyttöön ZigBee-verkkosi reitittimessä tai koordinaattorissa.
3. Kytke lamppu päälle 3–5 sekunniksi (ei yli 5 sekuntia), sitten kytke pois.
4. Toista vaihe 3 kolme (3) kertaa, yhteensä neljä (4) päälle/pois -jaksoa.
5. Kytke lamppu päälle viidennen kerran; laite nollautuu ja alkaa etsiä uutta ZigBee-verkkoa.
6. Liityttyään ZigBee-verkkoon lamppu rekisteröityy automaattisesti verkon turvajärjestelmään. Tarkista ZigBee-verkon koordinaattori, järjestelmän ohjauspaneeli tai CIE (Control and Indicating Equipment) varmistaaksesi, onnistuiko liittäminen ja rekisteröinti.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvEaBh2Tv7fHkvgx4GwLz%2F4.jpeg?alt=media)

### ***Laitteen poistaminen ZigBee-verkosta (tehdasasetusten palautus)***

Poistaaksesi lampun nykyisestä ZigBee-verkosta, laite on asetettava tehtaalla palautukseen (Factory Reset) laitteen poiston suorittamiseksi. Tehdasasetusten palautus tyhjentää lampun tallennetut asetukset ja tiedot ja kehottaa lamppua etsimään uutta ZigBee-verkkoa.

**Ennen laitteen poistamista varmista, että lamppu on nykyisen ZigBee-verkon signaalikentän sisällä.**

1. Poista lamppu nykyisestä ohjauspaneelista / CIE:stä.
2. Katkaise lampusta virta.
3. Kytke lamppu päälle 3–5 sekunniksi (ei yli 5 sekuntia), sitten kytke pois.
4. Toista vaihe 3 kolme kertaa, yhteensä 4 päälle/pois -jaksoa.
5. Kytke lamppu päälle viidennen kerran; laite nollautuu ja alkaa etsiä uutta ZigBee-verkkoa.
6. Palautuksen yhteydessä lamppu poistaa nykyiset ZigBee-verkon asetukset ja lähettää signaalin ZigBee-koordinaattorille poistaakseen itsensä verkosta. Sen jälkeen se alkaa aktiivisesti etsiä saatavilla olevaa ZigBee-verkkoa uudelleen ja liittyy verkkoon automaattisesti.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjhcnhQq40DSG8Qucwh6W%2F6.jpeg?alt=media)

### ***ZigBee-reitittimen laitekapasiteetti***

Reititin-toiminnolla varustettu lamppu sallii muiden ZigBee-laitteiden liittyä ZigBee-verkkoon reitittimen kautta. Lampussa on enintään 7 laitteen kapasiteetti, mukaan lukien 4 reititintä.

## **Ominaisuudet**

### ***Värin ja kylläisyyden säätö***

Lampun väriä ja kylläisyyttä voidaan säätää etänä ZigBee-koordinaattoreiden lähettämien komentojen avulla.

### ***Valotason säätö***

Lamppu on himmennettävä ja valotehoa voidaan säätää prosenttina etänä ZigBee-koordinaattoreiden lähettämillä komennoilla.

### ***Valvonta***

Lamppu lähettää valvontasignaalin raportoidakseen tilaansa säännöllisesti käyttäjän asetuksen mukaisesti. Tehdasasetuksen mukainen väli on 10 minuuttia.

## **Liite (vain kehittäjille)**

### ***Lampun ryhmäklusterin tunnus (Cluster ID)***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnOox2rnowrHAFCTVGwO0%2Fimage.png?alt=media&#x26;token=9265bde5-2364-4b1b-b0ef-4396e79286ae" alt=""><figcaption></figcaption></figure>

### ***Basic-klusterin attribuutitiedot***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfE54idZxDfYCKnPNtp36%2Fimage.png?alt=media&#x26;token=638aebbb-451d-4672-a40c-57a51fe23ca9" alt=""><figcaption></figcaption></figure>

### ***Identify-klusterin attribuutitiedot***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkDbWCdVWmecyNyomdqtc%2Fimage.png?alt=media&#x26;token=a54a29fc-82c9-4f9d-b4ff-55cbb119cf41" alt=""><figcaption></figcaption></figure>

### ***Ryhmäklusterin tiedon attribuutti***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3DkHchuKx7fLPrp3VzBx%2Fimage.png?alt=media&#x26;token=2fbd7655-bb19-49c9-8c6d-055518909f4e" alt=""><figcaption></figcaption></figure>

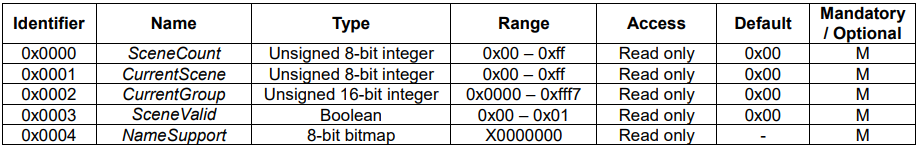

### ***Kuvioiden (Scenes) klusteritiedon attribuutti***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FElUC19j7SSzLaekdx2m9%2Fimage.png?alt=media&#x26;token=a7ac124d-ad4a-4eca-b754-65a720a2d1c5" alt=""><figcaption></figcaption></figure>

### ***On/Off-klusterin attribuutitiedot***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyBv1XAlCPkkL2i9xkLIG%2Fimage.png?alt=media&#x26;token=492a4918-5c06-40ce-9cd1-b4b909009792" alt=""><figcaption></figcaption></figure>

### ***Tason säätöklusterin tiedon attribuutti***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDDVTg9Rbid4sq5tOEzU1%2Fimage.png?alt=media&#x26;token=28d9cb3d-13ac-4988-b8d4-507fcc30ae2b" alt=""><figcaption></figcaption></figure>

### ***Värin ohjausklusterin tiedon attribuutti***

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLAdRYCgXyutS84Wx7pO5%2Fimage.png?alt=media&#x26;token=39d023d3-acab-4cde-87ed-ea5291b16990" alt=""><figcaption></figcaption></figure>
