# VESTA-170

**PRLM-CH3-AC-ZW**&#x20;

## Releen ohjaimet / 3-kanavainen Z-Wave-relekatkaisija.

<figure><img src="/files/2831cd2ed842295221eefee9346da46dd27a395b" alt=""><figcaption></figcaption></figure>

## **Johdanto**

PRLM-CH3-AC-ZW on Z-Wave 3-kanavainen relekatkaisija, joka voidaan liittää johdollisiin laitteisiin ja asettaa normaalisti avoimeen (N.O.) tilaan. Z-Wave-verkkoon liittämisen jälkeen relekatkaisijaa voidaan ohjata Z-Wave-verkon kautta aktivoimaan liitettyjä laitteita.

Z-Wave on langaton viestintäprotokolla, joka käyttää matalatehoista RF-radiota. Hyödyntämällä Z-Wave-verkon mesh-ominaisuutta komennot voidaan reitittää määränpäähän välittäjälaitteiden kautta.

Rele voi ohjata Z-Wave-solmuja yksinkertaisesti painamalla toimintopainiketta ja se voi myös ilmoittaa signaalin yhteysongelmista.

## **Osien tunnistus**

&#x20;                               **Yläkansi**                                                                                             **Pohja**

![](/files/bf0ff0018dd4526bce7a05729cb5ad28987ec78d)

1. **Kytkinpainike 1/toimintopainike**
   * Paina painiketta 3 kertaa 1 sekunnin sisällä lähettääksesi oppimiskoodin.
   * Paina ja pidä painiketta 10 sekuntia tehdasasetusten palauttamiseksi.
   * Paina painiketta kytkeäksesi relekanava 1 päälle/pois.
2. **Kytkinpainike 2**
   * Paina painiketta kytkeäksesi relekanava 2 päälle/pois.
3. **Kytkinpainike 3**
   * Paina painiketta kytkeäksesi relekanava 3 päälle/pois.

{% hint style="info" %}
Kun kytkinpainiketta 2/3 painetaan, relekanava 2/3 vaihtaa välittömästi päälle/pois.&#x20;

Kun kytkinpainiketta 1 painetaan, relekanava 1 vaihtaa päälle/pois yhden sekunnin viiveellä, koska laite tarvitsee tunnistaa, onko painallus tarkoitettu päälle/pois-kytkimeksi vai oppimiskoodin lähettämiseksi.
{% endhint %}

4. **LED-merkkivalo 1**
5. **LED-merkkivalo 2**
6. **LED-merkkivalo 3**

   LED-merkkivalot 1/2/3 ilmaisevat relekanavien 1/2/3 tilan:

   1. LED 1 Päälle/Pois: Relekanava 1 Päälle/Pois
   2. LED 2 Päälle/Pois: Relekanava 2 Päälle/Pois
   3. LED 3 Päälle/Pois: Relekanava 3 Päälle/Pois

   Käynnistettäessä kaikki LEDit vilkkuvat peräkkäin yhden syklin ajan.

   Oppimistilassa kaikki LEDit vilkkuvat kerran sekunnissa.

   Kun oppiminen onnistuu, kaikki LEDit vilkkuvat nopeasti 3 kertaa.
7. &#x20;**Kiinnitysreiät**

### **Liitäntäliittimet**

Aseta johto liitäntäkoskettimelle, kiristä ruuvi sulkeaksesi puristimen ja pitämään johdon paikallaan. Avaa puristin irrottamalla ruuvi ja poista liitetty johto.

8. **Vaihe (AC-tulo)**
9. **Nolla**
10. **NO (Kanava 1)**

    Normaalisti auki -liitäntää varten laitteen kanssa
11. **Common (Kanava 1)**
12. **NO (Kanava 2)**

    Normaalisti auki -liitäntää varten laitteen kanssa
13. **Common (Kanava 2)**
14. **NO (Kanava 3)**

    Normaalisti auki -liitäntää varten laitteen kanssa
15. **Common (Kanava 3)**
16. **Jännityksenpoistoklipsi**

    Klemmarit käytetään johtojen kiinnittämiseen ja vetolujuuden lieventämiseen suojaten johtoja metallileikkauksilta.
17. &#x20;**Johdotusreiät**

## **Tekniset tiedot**

* Virtalähde: 100 - 240V AC
* Tuettu kuormavirta (jokaiselle releskanavalle): 5A, 250VAC tai 5A, 30VDC
* Monisäikeinen johto: 14–22 AWG

## **Varoitus**

* Kaikki laitteen työt, mukaan lukien asennus ja huolto, on suoritettava pätevän ja lisensoidun sähköasentajan toimesta.
* Ennen asennusta tai huoltotöitä varmista, että virtalähde on katkaistu. Älä kytke laitetta kuormiin, jotka ylittävät tuetun kuormavirran.

## **Asennus**

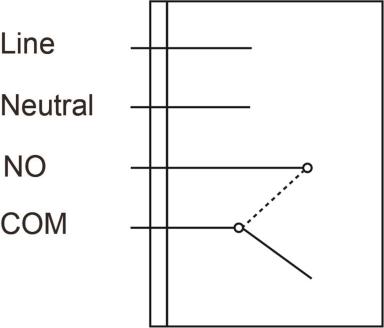

<img src="/files/55a907703a6754256515184e8b0279e931134c9e" alt="" width="192">

Kytke rele ohjeiden mukaisesti alla.

1. Kytkentöjä tehdessäsi kytke virtalähde pois päältä.
2. Poista yläkansi ja irrota vetolujuuden lieventämisklemmarit.
3. Liitä virtalähteen L- ja N-liittimet PRLM:n Phase- ja Neutral-liittimiin vastaavasti johtoreiän kautta.
4. Valitse sen laitteen mukaan, jota haluat ohjata relekanavalla 1, NO-liitin ja kytke relekanava 1 laitteeseen johtoreiän kautta luodaksesi normaalisti avoimen yhteyden laitteeseen.
5. Samalla tavalla kuin vaiheessa 4, kytke relekanavat 2/3 muihin johdollisiin laitteisiin.
6. Kun johdotus on valmis, aseta vetolujuuden lieventämisklemmarit ja yläkansi paikoilleen. Kytke virta päälle käynnistääksesi relekatkaisijan.

## **Ominaisuudet**

### **Laitteen lisääminen (lisäys)**

1. Liitä virransyöttö relekatkaisijaan edellä mainittujen asennusohjeiden mukaan ja käynnistä relekatkaisija.
2. Aseta Z-Wave-portti tai hallintapaneeli inkluusiotilaan (katso Z-Wave-portin tai hallintapaneelin käyttöohje).
3. Paina toimintopainiketta 3 kertaa yhden sekunnin sisällä.
4. Viimeistele lisäämisprosessi Z-Wave-sillan tai ohjauspaneelin käyttöohjeen mukaisesti.

Jos laite on jo lisätty (inklusoitu) toiseen Z-Wave-porttiin/ohjauspaneeliin tai jos laitetta ei voi lisätä nykyiseen Z-Wave-porttiin/ohjauspaneeliin, yritä ensin poistaa se (katso Poista laite).

### **Laitteen poistaminen (poisto)**

Laite on poistettava olemassa olevasta Z-Wave-verkosta ennen lisäämistä toiseen.&#x20;

#### Poistotila

1. Aseta Z-Wave-portti tai hallintapaneeli poissulkemistilaan (katso Z-Wave-portin tai hallintapaneelin käyttöohje).
2. 1 sekunnin sisällä, paina toimintonäppäintä 3 kertaa ja laite poistetaan Z-Wave-verkosta.

#### Tehdasasetusten palautus

Laitteen tehdasasetusten palauttaminen palauttaa sen tehdasasetuksiin (eli ei kuulu mihinkään Z-Wave-verkkoon). Käytä tätä menettelyä vain, jos Z-Wave-silta tai ohjauspaneeli on kadonnut tai muuten käyttökelvoton.

Paina ja pidä laitteen toimintonappia 10 sekuntia tehdasasetusten palauttamiseksi.

### **Kantamatesti**

Testataksesi, pystyykö laite kommunikoimaan Z-Wave-sillan tai ohjauspaneelin kanssa:

1. Aseta väylä/paneeli kantamatestitilaan (Walk Test).&#x20;
2. Paina laitteen toimintonäppäintä
3. Portin/paneelin tulisi näyttää, onko laite toimintakantaman sisällä (katso portin/paneelin käyttöohjetta).

## **Asennus**

1. Kun olet suorittanut kantamatestin ja tyytyväinen siihen, että laite pystyy kommunikoimaan Z-Wave-portin kanssa valitussa paikassa, jatka kiinnitykseen.
2. Irrota päävirtalähde.
3. Löysää alapuolinen kiinnitysruuvi ja poista relekatkaisijan yläkansi. Käytä pohjassa olevia reikiä merkitäksesi kiinnityspaikan seinään.
4. Poraa reiät merkittyihin kohtiin ja aseta tarvittaessa seinätulpat, kiinnitä pohja kiinnityspaikkaan ruuveilla.
5. Aseta yläkansi takaisin ja kiristä alaosan kiinnitysruuvi.

![](/files/7fc899e232e64781c16d1e4cf41af26bff51efcc)

## **Käyttö**

### **Releen ohjaus**

* Kun relekatkaisija on onnistuneesti liittynyt Z-Wave-verkkoon, portti/hallintapaneeli voi etäohjata relekanavia 1/2/3 kytkemään päälle/pois. Katso yksityiskohdat Z-Wave-portistasi/hallintapaneelistasi.
* Käyttäjä voi myös manuaalisesti painaa kytkinpainikkeita 1/2/3 kytkeäksesi relekanavat 1/2/3 päälle/pois.

### **Z-Wave-tiedot**

**Yleinen laiteluokka :** GENERIC\_TYPE\_SWITCH\_BINARY

**Tarkka laiteluokka :** SPECIFIC\_TYPE\_POWER\_SWITCH\_BINARY

**Roolityyppi :** Aina päällä oleva orja (Always On Slave, AOS)

**Tuetut suojausavaimet :** S2\_UNAUTHENTICATION

**Kirjasto :** Enhanced 232 slave

**Päätepisteen 1 laitetyyppi :** yleinen tyyppi kytkin binaarinen ja tarkka tyyppi päälle/pois virtakytkin

**Päätepisteen 1 laitetyyppi :** yleinen tyyppi kytkin binaarinen ja tarkka tyyppi päälle/pois virtakytkin

**Päätepisteen 1 laitetyyppi :** yleinen tyyppi kytkin binaarinen ja tarkka tyyppi päälle/pois virtakytkin

#### **Komentoluokan tuki/ohjaus**

**Ilmoitetut komentoluokat NIF:ssä**

Z-Wave Plus Info CC

Transport Service CC

Manufacturer Specific CC, V2 (S2)

Device Reset Locally CC (S2)

Security\_2 CC

Powerlevel CC (S2)

Version CC, V2 (S2)

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Multil Channel CC (S2)

Supervision CC

Firmware Update Md CC, V4 (S2)

Switch Binary (S2)

**Päätepisteet 1–23 toteuttavat seuraavat komentoluokat**

Z-Wave Plus Info CC

Security\_2 CC

Association CC, V2 (S2)

Multi Channel Association CC, V3 (S2)

Association Group Information CC (S2)

Supervision CC

Switch Binary (S2)

**Peruskomentoluokan kartoitus: Binaari-kytkin CC päätepisteille 1 & 2 & 3.**

#### **Z-Waven ryhmät (Association Command Class Version 2)**

<figure><img src="/files/39eef8f4d9dd5ed12d096d8668799adfd45aca40" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/dafbff6a277c0d13fbcabadd161a242e207ef2f1" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/cd27190cdfc11f9c19db445fe6f1db8139556769" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/89c850e11c01db9240183d1a47c18bd95348da10" alt=""><figcaption></figcaption></figure>

<figure><img src="/files/25526930e9527bbf810c137c5cae3e29ae67187e" alt=""><figcaption></figcaption></figure>


---
