# VESTA-144

**RC-16-2W**

## **Kaukosäädin**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0lD0Z77oEyDXsSGa9sSY%2Fimage.png?alt=media&#x26;token=53d43994-c938-4e9e-ac8e-bae37f7135fc" alt=""><figcaption></figcaption></figure>

Kaukosäädintä käytetään järjestelmän vahvistamiseen kotona- tai poissa-tilassa, järjestelmän poiskytkemiseen ja paniikkisignaalin lähettämiseen.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fezjc1osZnlcls0dc6byt%2F1.jpeg?alt=media)

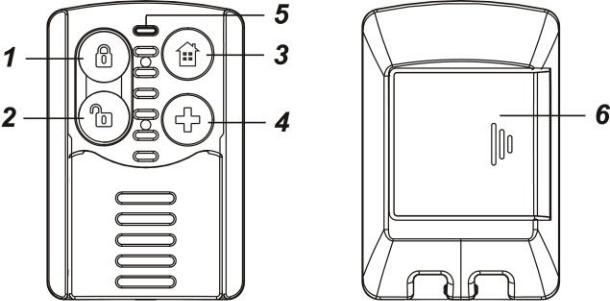

### ***Osien tunnistaminen***

1. ### <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW4xZJEP4bjCboNs5yMya%2F0.jpeg?alt=media" alt="" data-size="line">PAINIKE       &#x20;

Paina tätä painiketta laittaaksesi järjestelmän poissa-tilaan.

2. &#x20;<img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsbwKlfgB7brIQAPHe7re%2F2.jpeg?alt=media" alt="" data-size="original"> **PAINIKE**

Paina tätä painiketta poistaaksesi järjestelmän käytöstä.

Kun hälytys on aktivoitu, paina painiketta pysäyttääksesi hälytyksen

3. <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkMRUTZusEM9TpmBB1td0%2F3.jpeg?alt=media" alt="" data-size="line"> **PAINIKE**

Tämän painikkeen painaminen laukaisee järjestelmän kotona-tilaan.

4. <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQNS8ejyUBHAAXxho5DLG%2F4.png?alt=media" alt="" data-size="line"> **PAINIKE**

Paina ja pidä tätä painiketta 3 sekunnin ajan lähettääksesi paniikkisignaalin riippumatta järjestelmän tilasta

{% hint style="info" %}
Paniikkihälytystä ei voi pysäyttää painamalla kauko-ohjaimen poiskytkentäpainiketta aktivoinnin jälkeen
{% endhint %}

5. **LED-ILMAISIN (Punainen & Vihreä)**

Punainen välähdys: Signaalin lähetys

Vihreä välähdys: Vastaanotettu vahvistus ja tilan vaihtamisen onnistumisen vahvistus paneelilta

Punainen nopea välähdys 8 kertaa: Vastaanotettu vahvistus ja tilan vaihtamisen virhe paneelilta

Punainen Päällä 5 sekuntia: Vastaanotettu vahvistus mutta ei tilan vaihtamisen vahvistusta/virhettä paneelilta

Punainen välähdys 3 kertaa: Ei saatu mitään vahvistusta paneelilta

6. **PARISTOKOTELO**

Kaukosäädin käyttää yhtä **CR2032** Käyttää virtalähteenään 3V mAh litiumparistoa. Alhainen pariston varaus ilmoitetaan ohjauspaneelille tavallisen signaalilähetyksen yhteydessä, ja ohjauspaneeli näyttää tilan sen mukaisesti.

{% hint style="info" %}

* *Pariston vaihdon yhteydessä, vanhan pariston poistamisen jälkeen, paina mitä tahansa painiketta kaksi kertaa purkaaksesi sen täysin ennen uuden pariston asettamista.*
* *Kun heikko jänniteinen paristo on asetettu, LED vilkkuu 3 kertaa ilmaistakseen heikon akun.*
  {% endhint %}

### ***Aloittaminen***

1. Poista pariston suojus.
2. Aseta paristo siten, että pariston merkitsemätön puoli (negatiivinen) on alaspäin.
3. Kiinnitä suojus paikoilleen.
4. Aseta ohjauspaneeli opetus-/oppimistilaan, katso yksityiskohdat ohjauspaneelin käyttöoppaasta.
5. Paina mitä tahansa painiketta kaukosäätimessä.
6. Jos ohjauspaneeli vastaanottaa kaukosäätimen signaalin onnistuneesti, se näyttää tiedot asianmukaisesti.
7. Viittaa ohjauspaneelin käyttöoppaaseen oppimisprosessin viimeistelemiseksi.
