# VESTA-140

**PRL-8-ZW-AC**

## **Z-Wave-releohjain**&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOsHpOQQ7srQhdiwzTAZF%2Fimage.png?alt=media&#x26;token=a6623f6d-3916-4d99-8350-c72f8fcf3836" alt=""><figcaption></figcaption></figure>

## **Johdanto**

PRL-8-ZW-AC on Z-Wave-releohjain, joka voidaan liittää johdettuihin laitteisiin ja asettaa joko normaali avoimeksi (N.O.) tai normaali suljetuksi (N.C.). Z-Wave-verkkoon liittämisen jälkeen releohjainta voidaan ohjata Z-Wave-verkon kautta aktivoimaan liitetyt laitteet. Z-Wave on langaton viestintäprotokolla, joka käyttää matalan tehon RF-radiota. Z-Wave-releohjain sallii pääsyn luokkaan “S2 Unauthenticated”.

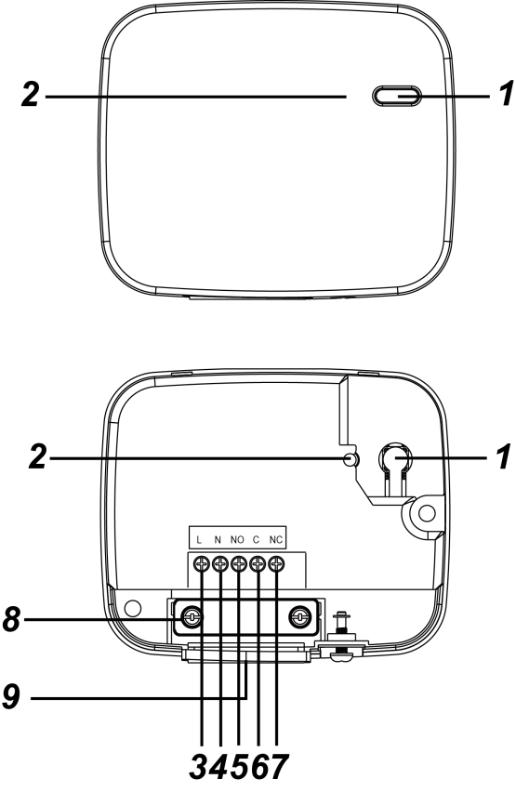

**Osien tunnistus**

<div align="center" data-full-width="false"><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCEJKtNP14RVdR3K4HA8j%2F0.jpeg?alt=media" alt=""></div>

1. **Toimintonappi**

Paina painiketta 3 kertaa 1,5 sekunnin sisällä lähettääksesi oppimiskoodin.

Paina ja pidä painiketta 10 sekuntia tehdasasetusten palauttamiseksi.

Paina painiketta kytkeäksesi releen päälle/pois.

2. **LED-ilmaisin (Punainen)**

LED-merkkivaloa käytetään releen tilan osoittamiseen:

* LED päällä: Rele päällä
* LED pois: Rele pois päältä

{% hint style="info" %}
[**Liitäntäliittimet**](#user-content-fn-1)[^1]

Aseta johto liitäntäkoskettimelle, kiristä ruuvi sulkeaksesi puristimen ja pitämään johdon paikallaan. Avaa puristin irrottamalla ruuvi ja poista liitetty johto.
{% endhint %}

3. **Vaihe (AC-tulo)**
4. **Nolla**
5. **NO**                                                                                                                                                                                     Normaalisti avoin liitäntä laitteelle.
6. **Common**
7. **NC**                                                                                                                                                                                               Normaali suljettu -liitännälle laitteen kanssa&#x20;
8. **Jännityksenpoistoklipsi**                                                                                                                                                         Puristin on tarkoitettu johtojen kiinnittämiseen ja vetorasituksen lieventämiseen suojaten johtoja metalliselta leikkaukselta.
9. &#x20;**Johdotuksen pidike**                                                                                                                                                               Johdotuksen pidikettä käytetään johtojen hallintaan.

## **Tekniset tiedot**

* Virtalähde (ulkoinen virta): 100–240 VAC
* Relelähtö: potentiaalivapaa SPDT-rele, suurin käyttökuorma: 10A (resistiivinen) 24VDC tai 240VAC
* Monisäikeinen johto: 14 \~ 22 AWG
* Käyttölämpötila: -10 °C – 45 °C (14 °F – 113 °F)
* Kosteus: enintään 85 % ei tiivistyvää
* Mitat: 86 mm x 72 mm x 29 mm

<div align="left" data-full-width="false"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi1VPfnXU3TXom1cH2Dct%2F1.jpeg?alt=media" alt="dsfsfs" width="52"><figcaption><p><strong>ASENNUSYMPÄRISTÖ</strong></p></figcaption></figure></div>

* Releohjain tulisi asentaa sisätiloihin kuivaan paikkaan.
* Suositellaan asentamaan laite palonkestävään muovirasiaan.
* Älä asenna laitetta metalliseen kytkentärasiaan Z-Wave-alueen optimoimiseksi.

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmz3yz7nZQBNG9NwLnamp%2F2.jpeg?alt=media" alt="CAUTION" width="52"><figcaption><p><strong>VAROITUS</strong><del><strong>I</strong></del><strong>Päällä</strong></p></figcaption></figure></div>

* Kaikki laitteen työt, mukaan lukien asennus ja huolto, on suoritettava pätevän ja lisensoidun sähköasentajan toimesta.
* Sähköiskun ja/tai laitevahinkojen estämiseksi katkaise sähkövirta pääsulakkeesta tai -kytkimestä ennen asennusta ja huoltoa.
* Älä kytke laitetta kuormiin, jotka ylittävät tuetun kuormavirran.

## **Asennus**

<div data-full-width="true"><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8ORdYiJJ0K3I9SLx7IIG%2F3.jpeg?alt=media" alt="" width="256"></div>

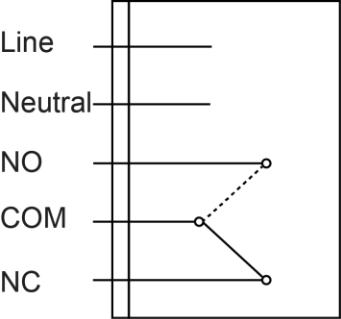

PRL:n kytkennät saa suorittaa vain sertifioitu teknikko, jolla on asianmukainen tieto ja koulutus sähkökalustosta. Kytke rele alla olevien ohjeiden mukaisesti:

1. Katkaise virransyöttö ennen liitäntöjä.
2. Poista yläkansi ja irrota vetorasituksen lieventämiseen tarkoitettu puristin.
3. Liitä virtalähteen L- ja N-kärjet PRL:n vaihe- ja nollakoskettimiin johdotusreiän kautta.
4. Riippuen laitteesta, jota haluat ohjata releen kautta, valitse NO- tai NC-liitäntä ja kytke rele laitteeseen saadaksesi laitteelle normaali avoin tai normaali suljettu -yhteyden.
5. Kun laitteen johdotus on suoritettu, aseta vetorasituspuristin paikalleen, käytä johtosidettä johtojen järjestämiseen ja sijoita johtoside kannalle siten, että sen aukko (avaus) on vasemmalla (kuten alla olevassa kaaviossa).

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmr5gJbsS63IMAeyNF4Xc%2F4.jpeg?alt=media)

6. Aseta yläkansi paikalleen. Kytke virta päälle käynnistääksesi releohjaimen.

## **Z-Wave-verkko**

#### ***Laitteen lisääminen (lisäys)***

* Kytke virtalähde releohjaimeen edellisessä osiossa olevan asennusohjeen mukaisesti ja käynnistä releohjain.
* Aseta Z-Wave-silta tai ohjauspaneeli **Lisäystilaan** (katso Z-Wave-sillan tai ohjauspaneelin käyttöopasta).
* Paina toimintonappia 3 kertaa 1,5 sekunnin sisällä.
* Viimeistele lisäämisprosessi Z-Wave-sillan tai ohjauspaneelin käyttöohjeen mukaisesti.
* Jos laite on jo lisätty (included) toiseen Z-Wave-siltaan/ohjauspaneeliin, tai jos laitetta ei voida lisätä nykyiseen Z-Wave-siltaan/ohjauspaneeliin, yritä ensin poistaa se (katso ***Laitteen poistaminen***).

#### ***Laitteen poistaminen (poisto)***

Laite on poistettava olemassa olevasta Z-Wave-verkosta ennen lisäämistä toiseen.&#x20;

* **Poistotila**
  * Aseta Z-Wave-silta tai ohjauspaneeli **Poistotila** (katso Z-Wave-sillan tai ohjauspaneelin käyttöopasta).
  * Paina toimintopainiketta 3 kertaa 1,5 sekunnin sisällä, jolloin laite poistuu Z-Wave-verkosta.
* **Tehdasasetusten palautus**

  Laitteen tehdasasetusten palauttaminen palauttaa sen tehdasasetuksiin (eli ei kuulu mihinkään Z-Wave-verkkoon). Käytä tätä menettelyä vain, jos Z-Wave-silta tai ohjauspaneeli on kadonnut tai muuten käyttökelvoton.

&#x20;      Paina ja pidä laitteen toimintonappia 10 sekuntia tehdasasetusten palauttamiseksi.

#### ***Kantamatesti***

Testataksesi, pystyykö laite kommunikoimaan Z-Wave-sillan tai ohjauspaneelin kanssa:

* Aseta silta/paneeli alueen testaus -tilaan (Walk Test).
* Paina laitteen toimintonappia.
* Silta/paneelin tulisi näyttää, onko laite toimintakantaman sisällä (katso sillan/paneelin käyttöohje).

## **Käyttö**

#### ***Releen ohjaus***

* Kun releohjain on onnistuneesti liittynyt Z-Wave-verkkoon, yhdyskäytävä/ohjauspaneeli voi etäohjata relettä kytkemään päälle, pois päältä tai vaihtamaan päälle/pois-tilan. Katso yksityiskohdat Z-Wave-yhdyskäytävästäsi/ohjauspaneelistasi.

## **Z-Wave-tiedot**

* [ ] **Laitetyyppi:** Päälle/pois-virtakytkin
* [ ] **Roolityyppi:** Aina päällä oleva orja (Always On Slave, AOS)
* [ ] **Komentoluokan tuki/ohjaus**
* [ ] **Pakollinen CC-tuki:**
  * [ ] &#x20;Z-Wave Plus Info CC&#x20;
  * [ ] Association CC, (S2)
  * [ ] Multi Channel Association CC, (S2)
  * [ ] Association Group Information CC, (S2)
  * [ ] Transport Service CC
  * [ ] Version CC, (S2)
  * [ ] Manufacturer Specific CC, (S2)
  * [ ] Device Reset Locally CC, (S2)
  * [ ] Powerlevel CC, (S2)
  * [ ] Switch Binary CC
  * [ ] Supervision CC, (S2)
  * [ ] Firmware Update Md CC, (S2)

- ***Z-Waven ryhmät (Association Command Class Version 2)***

Kytkintä voidaan asettaa lähettämään raportteja liitetyille Z-Wave-laitteille. Se tukee yhtä assosiaatioryhmää, jonka ryhmässä 1 on viiden solmun tuki. Ryhmässä 1 Kytkin raportoi viimeisimmän tilansa Z-Wave-portille/ohjauspaneelille.

Ryhmä 1 “LifeLine”: (maks. solmuja: 5)

Switch Binary CC (COMMAND\_CLASS\_SWITCH\_BINARY)

Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

Vaihtaessaan päälle/pois se lähettää Binary Switch -raportin ryhmän 1 solmuille.
