# VESTA-105

**MDC-3**

## **Mini-ovianturi (ruskea)**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flkbg2ciD3L8ay4YXp2jv%2Fimage.png?alt=media&#x26;token=1f7db2a7-f555-466f-a3fd-fb079f2c9c36" alt=""><figcaption></figcaption></figure>

**Johdanto**

Mini-ovianturi valvoo määritettyjen kohteiden (esim. oven tai ikkunan) avautumista/sulkeutumista. Ovianturi kiinnitetään valvottavan kohteen kehykseen ja toiminnan aikaansaava magneetti kiinnitetään kohteeseen. Kun ovi tai ikkuna avautuu, magneetti liikkuu pois ovianturista, aktivoi sisäisen magneettikytkimen ja saa ovianturin lähettämään hälytysviestin ohjauspaneelille. Laite kykenee myös viestimään signaaliongelmista sekä heikosta paristosta.

Ovianturin rakenne koostuu etukannesta ja takakannesta. Etukansi (takakansi) sisältää kaikki elektroniikkakomponentit ja takakansi tarjoaa tavan kiinnittää laite. Suljettu piirilevyn (PCB) antama kotelonavaussuojakytkin tarjoaa suojan luvattomalta kannen avaamiselta.

## **Osien tunnistaminen**

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpuwgP06BMpNb4tuH11UM%2F0.png?alt=media)

1. **Uurremerkit**
2. **Pariston eriste**
3. **Oppimis-/testipainike**
   * Paina testipainiketta lähettääksesi oppimiskoodin.
   * Paina testipainiketta kerran siirtyäksesi testitilaan 3 minuutiksi.
4. **Punainen LED-ilmaisin**
5. **Manipulaatiokytkin**
6. **Paristo**
7. **Kiinnitysreiät (läpäisykohdat)**
8. **Tampperin puristusmerkki**
9. **Magneetti**
10. **Magneetin välikappale**

* ***Mukana toimitetut lisävarusteet***

1 magneetti

1 kaksipuolinen liimamagneettivälikappale

2 ruuvia

4 seinätulppaa

1 kaksipuolinen tarranauha (ovianturille, Velcro)

1 kaksipuolinen liimatyyny (magneetille)

2 magneetin kiinnitysruuvia

## **Ominaisuudet**

### ***LED-ilmaisin***

Normaalissa käyttötilassa LED-ilmaisin pysyy sammutettuna paitsi seuraavissa tilanteissa, kun:

* Ovianturin kotelonavauskytkin (tamper) laukeaa.
* Ovianturi aktivoituu joko kotelonavaus- (tamper) tai heikon pariston tilassa.
* Ovianturi aktivoituu ja lähettää signaalia testitilassa.

### ***Valvonta***

* Ovianturi lähettää valvontaviestejä automaattisesti ohjauspaneelille satunnaisin 30–50 minuutin välein normaalitilassa.
* Jos ohjauspaneeli ei ole vastaanottanut viestiä ovianturista ennalta määritettyyn aikaan mennessä, ohjauspaneeli ilmoittaa kyseisen ovianturin olevan signaalin ulkopuolella.

### ***Manipulaatiokytkin***

* Laite on suunniteltu suojaamaan luvattomalta kotelon avaamiselta. Kun tamper laukeaa, ovianturi lähettää viestin ohjauspaneelille raportointia varten ja LED myös syttyy.

### ***Paristo***

MDC-3 käyttää yhtä **3V CR2450 litiumparistoa** virtalähteenään

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmjsnbzOFu9dC7GXtWowA%2F1.jpeg?alt=media).

Ovianturi pystyy myös havaitsemaan heikon pariston. Kun paristo on heikko, heikon pariston signaali lähetetään ohjauspaneelille tavallisen lähetyksen yhteydessä. LED syttyy, kun ovianturi aktivoituu heikon pariston tilassa.

* **Pariston vaihto**

Sinun täytyy avata kansi asettaaksesi/poistaaksesi pariston

(Katso yksityiskohdat alla olevasta ***Asennus*** kuvataksesi, miten ovianturin kantta poistetaan yksityiskohtia varten)

Pariston poistamisen jälkeen paina oppimis-/testipainiketta 5–6 kertaa purkaaksesi kondensaattorit ennen uuden pariston asettamista.

{% hint style="warning" %}
Huom:

Varmista, että pariston plus-merkintä (+) on ylöspäin, kun asetat pariston.

Varmista, että paristo asetetaan tai sijoitetaan etukannen (takakannen) näkymässä yläoikeasta kulmasta.
{% endhint %}

### ***Testitila***

Ovianturi voidaan asettaa testitilaan 3 minuutiksi painamalla etukannassa (takana) olevaa testipainiketta kerran. Testitilan aikana LED-ilmaisin syttyy laukeamisen yhteydessä. Jokaisella testipainikkeen painalluksella ovianturi lähettää testisignaalin ohjauspaneelille radioalueen testiksi ja palauttaa testitilan keston takaisin 3 minuuttiin. Testitila poistuu automaattisesti 3 minuutin kuluttua ja laite palaa normaalitoimintaan.

### ***Aloittaminen***

Vaihe 1: Poista ovianturin takapuolella oleva pariston eristyslevy.

Vaihe 2: Aseta ohjauspaneeli oppimistilaan, katso ohjauspaneelin käsikirjasta lisätiedot.

Vaihe 3: Paina ovianturin oppimis-/testipainiketta lähettääksesi signaalin ohjauspaneelille.

Vaihe 4: Jos ohjauspaneeli vastaanottaa signaalin onnistuneesti, ohjauspaneelin pitäisi vastata (esim. antaa piippauksia). Viimeistele oppimisprosessi ohjauspaneelin ohjeiden mukaisesti.

Vaihe 5: Kun ovianturi on opittu järjestelmään, aseta ohjauspaneeli “**Kävelytesti**”-tilaan, pidä ovianturia halutussa paikassa ja paina testipainiketta vahvistaaksesi, onko tämä paikka ohjauspaneelin signaalialueella.

Vaihe 6: Kun olet tyytyväinen ovianturin sijaintiin, siirry ***asennukseen***.

## **Asennus**

**Ovianturin kannen avaaminen:**

Vaihe 1. Käytä litteää ruuvimeisseliä laittamalla se kannen avausholeen toisella puolella kuten (**Kuva1**).

Vaihe 2. Työnnä litteää ruuvimeisseliä ylöspäin kuten (**Kuva2**).

Vaihe 3. Käännä toiselle puolelle ja toista vaihe 1 ja vaihe 2.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuoHxIrl52yCCqTfRq6S6%2Fimage.png?alt=media&#x26;token=62949240-8dd2-4cce-879d-e8b032d45848" alt=""><figcaption></figcaption></figure>

&#x20;                                                               (Kuva 1)                                              (Kuva 2)

Vaihe 4. Kun kansi on avattu, voit jatkaa pariston vaihtoa jne.

Vaihe 5. Kannen takaisin asettamiseksi:

* Varmista, että tampperin puristusmerkki osoittaa tamper-kytkimelle (Kuva 3).
* Varmista myös, että takakannen alaosassa olevat koukut lukittuvat etukannen (takakannen) alareunaan kuten (**Kuva 4**)
* Sovittele alaosakoukut etukannen alaosalukkoihin ja työnnä alaspäin kuten (1) kuvassa (**Kuva 5**), työnnä sitten koko takakansi eteenpäin (2) sulkeaksesi sen, kunnes kuulet napsahduksen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmUpIMdMw4rlqnHHPpcF%2Fimage.png?alt=media&#x26;token=1bfe8fea-264b-4377-a449-2b3f775597e5" alt=""><figcaption></figcaption></figure>

&#x20;                             (Kuva 3)                                                              (Kuva 4)                                                    (Kuva 5)

### ***Kiinnitysmenetelmät***

* Kiinnitä ovianturi käyttämällä jotakin alla olevista kiinnitysmenetelmistä: **Velcro-tarrakiinnitys** tai **Ruuvikiinnitys.**
* Kiinnitä magneetti liikkuvampaan kohteeseen (kuten oveen) joko kaksipuolisella liimatyynyllä tai toimitetuilla ruuveilla.
* Sovita magneetti ovianturin uurremerkin mukaisesti. Tarvittaessa käytä magneettivälikappaletta (spacer) paremman kohdistuksen saavuttamiseksi uurremerkkeihin.

{% hint style="warning" %}
Huom:

Magneetin etäisyys tunnistimesta ovien ollessa suljettuina ei saisi olla yli **15 mm** kun ovi on suljettu.
{% endhint %}

### **Kiinnitysmenetelmät ovianturille**

* **Ruuvauskiinnitys**

Takakannessa on kaksi kiinnitysreikää (läpäisykohtaa), joissa muovi on ohuempaa, kiinnitystarkoitusta varten.

Kiinnittääksesi oven koskettimen:

1. Poista kansi (katso **Asennus** yllä).
2. Läpikäy läpäisykohta takakannessa.
3. Käytä reikiä pohjana ja poraa molemmat reiät.
4. Aseta tulpat, jos kiinnität kipsilevyyn tai tiileen.
5. Ruuvaa takakansi seinätulppaan Philips-ruuvimeisselillä.
6. Kiinnitä etukansi takakanteen (katso **Kuva 3 \~ 5** yllä).

**Velcro-tarrakiinnitys:**

Ovianturi voidaan kiinnittää seinään mukana toimitetulla Velcro-tarralla.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlfYxVgHR5P5jaxpFLR0E%2Fimage.png?alt=media&#x26;token=c2895b95-1867-4453-93a7-b24724b069f4" alt=""><figcaption></figcaption></figure>

Heijastimet, lenkit

1. Puhdista seinäkiinnityspaikka ja ovianturin takaosa rasvanpoistoaineella. Älä kiinnitä seinään, jossa maali hilseilee tai pinta on karkea.
2. Velcro-tarra voidaan erottaa koukku- ja silmukkapuoleksi.
3. Poista koukkuosan suojusta ja kiinnitä se ovianturin taakse. Paina tiukasti 30 sekuntia hyvän kontaktin varmistamiseksi. (**Kuva 6.**)
4. Poista silmukkaosan suojapeite ja kiinnitä haluttuun kiinnityspaikkaan kuten (**Kuva 7.**) Paina tiukasti 30 sekuntia hyvän kontaktin varmistamiseksi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQD76NgZ6qObQGOMA22OK%2Fimage.png?alt=media&#x26;token=394246e3-cab1-4da9-96ea-550d16929969" alt=""><figcaption></figcaption></figure>

&#x20;                                                      (**Kuva 6.**)                                                    (**Kuva 7.**)

5. Kiinnitä ovianturi seinään asetetun silmukkaosan Velcro-tarran päälle (**Kuva 8 & 9.**)

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAI98C4FrKXQ2QsSvuAjv%2Fimage.png?alt=media&#x26;token=1852adfd-1125-4e83-98e4-d99fb8a696ee" alt=""><figcaption></figcaption></figure>

&#x20;                                                                          (**Kuva 8.**)                         (**Kuva 9.**)                                                        &#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPfO0eoQKvmdYAOK52kk6%2Fimage.png?alt=media&#x26;token=e88b7247-23f7-4b57-b25e-0a0702a6ad47" alt=""><figcaption><p>Ovi/ikkuna, kehys, uurremerkit</p></figcaption></figure>

### **Kiinnitysmenetelmät magneetille**

* **Ruuvauskiinnitys**

Magneetin takakannessa on kaksi kiinnitysreikää kiinnitystarkoitusta varten.

Magnetin kiinnitys:

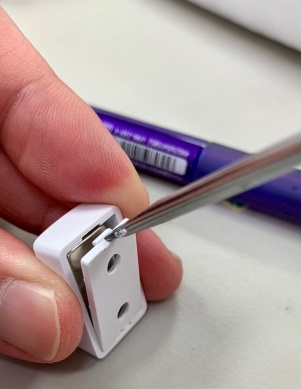

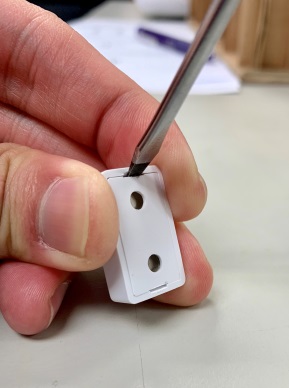

1. Avaa takakansi käyttämällä litteää ruuvimeisseliä asettamalla se upotettuun kohtaan ja työntämällä ylöspäin.

| <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvZFhozCu8R6OktIig8nI%2F13.jpeg?alt=media" alt="" data-size="original"> | <img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpgKaQvFtVYARQhPKEGci%2F14.jpeg?alt=media" alt="" data-size="original"> |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

2. Käytä reikiä pohjana ja poraa molemmat reiät.
3. Ruuvaa takakansi oveen/ikkunaan Philips-ruuvimeisselillä. Tarvittaessa käytä magneettivälikappaletta paremman kohdistuksen saavuttamiseksi uurremerkkeihin.
4. Kiinnitä etukansi takakanteen. Kun etukansi on lukittunut takakanteen, pitäisi kuulua napsahdus.

![Ruuvikiinnitys välikappaleella, ruuvikiinnitys ilman välikappaletta](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfU4rISbb6lufRnAMQoUN%2F15.png?alt=media)

### **Liimakiinnitys**

Magneetti voidaan myös kiinnittää käyttämällä kaksipuolista liimatyynyä tai kaksipuolista liimattavaa magneettivälikappaletta.

1. Puhdista kiinnityspaikka ja magneetin takaosa sopivalla rasvanpoistoaineella.
2. Poista suoja yhdeltä puolelta kaksipuolisen liimatyynyn tai kaksipuolisen magneettivälikappaleen suojasta. Kiinnitä magneetin taakse ja paina tiukasti 30 sekunnin ajan hyvän kontaktin varmistamiseksi.
3. Poista toinen suojapeite ja paina magneetti voimakkaasti haluttuun paikkaan 30 sekunnin ajan..

![Liimakiinnitys välikappaleen kanssa, liimakiinnitys tyynyllä](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ffw7DwsUOJzZVCIrEKN5X%2F16.png?alt=media)

{% hint style="warning" %}
Huom:

Älä uudelleenkäytä kaksipuolista liimatyynyä tai kaksipuolista magneettivälikappaletta. Niitä ei voi käyttää uudelleen
{% endhint %}
