# VESTA-082

**WADC-1**

## **Karkaamisen eston ovi-ilmaisin**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2Hso0NzGx2hQLIDDoehS%2Fimage.png?alt=media&#x26;token=2a48a302-a07b-48cc-abcf-351ec3e78ea3" alt=""><figcaption></figcaption></figure>

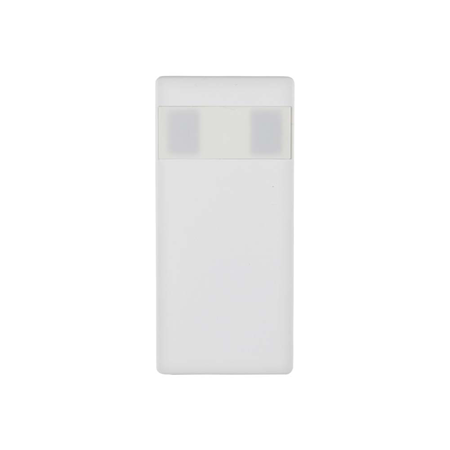

WADC-1 on ovi-ilmaisin, joka yhdistää PIR-antureita oven avausten valvontaan ja liikkeiden havaitsemiseen oven ympärillä. Erityisesti dementiasta kärsiville ja vaeltelualttiille suunniteltu WADC-1 lähettää signaaleja ohjauspaneelille ilmoittaakseen hoitajalle, kun käyttäjä avaa oven ja siirtyy huoneen sisältä ulos.

WADC-1:ssä on kaksi säädettävää herkkyystasoa, jotka tarjoavat lisää käyttömukavuutta. <mark style="color:oletus;background-color:yellow;">Kun asennettuna 2,1–2,3 metrin korkeudelle maasta, jokaisen PIR-anturin kattokuvio maan tasolla on 3 x 1 metriä.</mark>

## **Osien tunnistus**

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ff68sIdGI0yXxqSdtbmQT%2Fimage.png?alt=media&#x26;token=e5b6fd65-e159-4729-a609-027bf04a4fae" alt=""><figcaption></figcaption></figure>

**1. LED-ilmaisin (punainen)**

LED-ilmaisin näyttää PIR-alueen 2 anturin (oven avaamisalue) ja ovi-ilmaisimen tilan.

**2. LED-ilmaisin (vihreä)**

LED-ilmaisin näyttää PIR-alueen 1 anturin ja ovi-ilmaisimen tilan.

**3. Testipainike**

Paina Test-painiketta lähettääksesi opetus-/oppimiskoodin tai siirtyäksesi testitilaan kolmeksi minuutiksi.

**4. Valvonnan käytön/pois käytöstä-asetuksen hyppykytkin (JP2) (tällä hetkellä varattu)**

**Hyppykytkin päällä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVvAWtjI0Mn3fycblNnXF%2Fimage.png?alt=media&#x26;token=565e8ec1-7028-4f22-8514-db360bfe828c" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on asetettu yhdistäen kaksi nastaa

**Hyppykytkin pois päältä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fqk1OFDDvgFCYGZwnGZLd%2Fimage.png?alt=media&#x26;token=7e7ef47c-d443-4299-8a0a-07d6de782d04" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on poistettu tai **”parkkeerattu”** yhdelle nastalle.

* Kun hyppykytkin on asetettu PÄÄLLE, valvonta on poistettu käytöstä.
* Kun hyppykytkin on asetettu POIS, valvonta on käytössä. **(Tehdasasetukset)**

**JP2-hyppykytkintä ei tällä hetkellä tueta. Valvonta on aina käytössä** .

**5. Herkkyyden lisäyksen hyppykytkin (JP3)**

**Hyppykytkin päällä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9YgAlqrbkvcbpSttEtSo%2Fimage.png?alt=media&#x26;token=95871838-2a4e-4a27-8646-daec097e4b24" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on asetettu yhdistäen kaksi nastaa

**Hyppykytkin pois päältä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoQWoY1EK0ZcDhCWHUwzD%2Fimage.png?alt=media&#x26;token=75ba50b2-6a01-4158-acdb-62e1edba1ef5" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on poistettu tai **”parkkeerattu”** yhdelle nastalle.

* Jos hyppykytkin on POIS, PIR-antureiden tunnistusherkkyys on normaali taso. **(Tehdasasetukset)**
* Jos hyppykytkin on PÄÄLLÄ, PIR-antureiden tunnistusherkkyys on asetettu korkeaksi.

**6.**<mark style="color:oletus;background-color:blue;">**Yksi- / monianturiasetuksen hyppykytkin (JP4)**</mark>

**Hyppykytkin päällä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqrMOmpJI9aR8pfMGj7y8%2Fimage.png?alt=media&#x26;token=07fb5d23-8a19-4e82-8cff-01b7a7f5e88f" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on asetettu yhdistäen kaksi nastaa.

**Hyppykytkin pois päältä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmvftKnoyUUNl9KXKtsBY%2Fimage.png?alt=media&#x26;token=5cd94e19-5d57-4aee-8bcc-135fd350e430" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on poistettu tai “**parkissa**” yhdellä nastalla.

* <mark style="color:oletus;background-color:blue;">Hyppykytkin POIS, varattu.</mark>
* <mark style="color:oletus;background-color:blue;">Kun hyppykytkin on asetettu PÄÄLLE, WADC-1 tunnistetaan yhdeksi anturiksi (WADC).</mark> <mark style="color:oletus;background-color:blue;"></mark><mark style="color:oletus;background-color:blue;">**(Tehdasasetukset)**</mark>

**7. Oven avautumissuunta-hyppykytkin (JP5)**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE5f5Xq80umSTqNs0Plr6%2Fimage.png?alt=media&#x26;token=6e84917a-3844-4434-977b-c26992fc00e4" alt=""><figcaption></figcaption></figure></div>

**Hyppykytkin päällä**

Hyppyliitin on asetettu yhdistäen kaksi nastaa.

**Hyppykytkin pois päältä**

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgUrSAE1TIj2wt5WC06Yp%2Fimage.png?alt=media&#x26;token=aebf8aee-8ac9-436a-927f-961f95fc9b84" alt=""><figcaption></figcaption></figure></div>

Hyppyliitin on poistettu tai “**parkissa**” yhdellä nastalla.

Varmista, että JP5 on asetettu PÄÄLLE, jotta asetus tulee voimaan.

* Aseta hyppykytkin POIS, jos ovi, johon magneetti on asennettu, on suunniteltu avautuvaksi ulospäin. (**Tehdasasetukset**)
* Aseta hyppykytkin PÄÄLLE, jos ovi, johon magneetti on asennettu, on suunniteltu avautuvaksi sisäänpäin.

8. **Paristokotelo**
9. **Manipulaatiokytkin**

Kun WADC-1 on asennettu, ilkivaltakytkin aktivoituu, kun kansi avataan tai laite irrotetaan asennuspinnasta.

8. **Magneetti**

## ***Valvontatoiminto***

* PIR-alueen 1 anturi, PIR-alueen 2 anturi ja ovi-ilmaisin lähettävät valvontsignaalinsa erikseen ohjauspaneelille 30–50 minuutin välein.
* Jos ohjauspaneeli ei vastaanota tietyn laitteen lähettämiä valvontasignaaleja esiasetetun ajan sisällä, luodaan "Pois käytöstä" -vikailmoitus.

## ***Herkkyyden lisäystoiminto (JP3)***

Voit käyttää herkkyyden lisäystoimintoa PIR-antureiden tunnistusherkkyyden lisäämiseksi. Herkkyyden nostamiseksi yhdistä hyppykytkin (JP3) asentaaksesi sen **Päällä** asentoon. Normaalin tunnistusherkkyyden säilyttämiseksi katkaise hyppykytkin (JP3) asentaaksesi sen **POIS** asentoon (tehdasasetuksena).

## ***Yksi- / monianturiasetus (JP4)\*\*\*\*&#x20;**<mark style="color:oletus;background-color:blue;">**(JP4 varattu)**</mark>*

Voit käyttää hyppykytkintä (JP4) päättääksesi, tunnistetaanko laite yksittäiseksi anturiksi vai useaksi anturiksi sen jälkeen, kun laite on opittu ohjauspaneeliin. Jos hyppykytkin (JP4) on asetettu PÄÄLLE, WADC-1 tunnistetaan yhdeksi anturiksi. Aina kun liikettä havaitaan, LED vilkkuu. Jos hyppykytkin on asetettu POIS, WADC-1 tunnistetaan kolmeksi erilliseksi anturiksi (PIR-alueen 1 anturi, PIR-alueen 2 anturi ja ovi-ilmaisin).&#x20;

{% hint style="warning" %}
Huom:

Aina ennen JP4-asetuksen muuttamista varmista, että akku on poistettu. Paina Test-painiketta useita kertoja, vaihda haluttu hyppyasetus ja aseta akku takaisin. Muutokset tulevat voimaan, kun laitteelle annetaan virta akusta.
{% endhint %}

## ***Oven avautumissuunnan tunnistus (JP5)***

Voit käyttää hyppykytkintä oven avautumissuunnan asettamiseen. Jotta asetus tulee voimaan, varmista ensin, että JP4 on asetettu PÄÄLLE. Jos ovi, johon magneetti on asennettu, on suunniteltu avautuvaksi ulospäin, aseta hyppykytkin (JP5) POIS.

Jos ovi on suunniteltu avautuvaksi sisäänpäin, aseta hyppykytkin (JP5) PÄÄLLE.

## ***Testitila***

* Normaalitilassa Test-painiketta painettaessa lähetetään testisignaali ohjauspaneelille radiokantavuustestiä varten, ja WADC-1 siirtyy testitilaan kolmeksi minuutiksi. Se poistuu testitilasta automaattisesti kolmen minuutin kuluttua ja palaa normaalitilaan.
* Testitilassa vihreä tai punainen LED vilkkuu aina, kun liikettä havaitaan PIR-alueella 1 tai PIR-alueella 2 (oven avaamisalue); sekä sininen että punainen LED vilkkuvat, kun ovi-ilmaisin aktivoituu.
* Voit tarkistaa PIR-alueiden 1 ja 2 antureiden havaitseman alueen laukaisemalla anturit.

## ***LED-ilmaisin***

Normaalissa toimintatilassa LED-ilmaisimet vilkkuvat seuraavissa tilanteissa:

* Kun liikettä havaitaan PIR-alueella 1 tai PIR-alueella 2 (oven avaamisalue) vikatilassa (alhainen akku, ilkivalta auki) tai testitilassa, vihreä tai punainen LED vilkkuu.
* Kun ovi-ilmaisin aktivoituu vikatilassa (alhainen akku, ilkivalta auki) tai testitilassa, sekä vihreä että punainen LED vilkkuvat.
* Kun kansi avataan ja ilkivaltakytkin laukeaa, sekä vihreä että punainen LED vilkkuvat.
* Kun Test-painiketta painetaan vikatilassa (alhainen akku, ilkivalta auki), sekä vihreä että punainen LED vilkkuvat.
* Kun akku on loppuun kulunut, WADC-1 lopettaa kaikki toiminnot; sekä vihreä että punainen LED vilkkuvat neljän sekunnin välein.

## ***Paristo***

* WADC-1 käyttää virtalähteenään yhtä 3 V CR123-litiumparistoa:
* WADC-1:ssä on alhaisen akun tunnistus. Jos havaitaan alhainen akkujännite, alhaisen akun signaali lähetetään ohjauspaneelille tavallisten signaalilähetysten yhteydessä, jotta ohjauspaneeli voi näyttää tilan vastaavasti.
* Akun vaihdon yhteydessä poistettuasi vanhan akun, paina ilkivaltakytkintä kaksi kertaa purkaaksesi sen täysin ennen uuden akun asettamista.

## ***Aloittaminen***

* Vedä ulos akun eriste aktivoidaksesi akun.
* Aseta ohjauspaneeli oppimistilaan; katso ohjauspaneelin ohjeet lisätiedoista.
* Paina sivulla olevaa testipainiketta lähettääksesi oppimiskoodin ohjauspaneelille.
* Kun JP4 on asetettu PÄÄLLE, WADC-1 tunnistetaan: **1 anturiksi** (WADC) ja se vie yhden vyöhykkeen ohjauspaneelissa sen jälkeen, kun se on opittu ohjauspaneeliin.
* Kun JP4 on asetettu POIS, WADC-1 tunnistetaan: **3 erilliseksi anturiksi** (PIR-alueen 1 anturi, PIR-alueen 2 anturi ja ovi-ilmaisin) ja vie **3 vyöhykettä** ohjauspaneelissa sen jälkeen, kun se on opittu ohjauspaneeliin.
* Katso ohjauspaneelin ohjeet oppimisprosessin viimeistelemiseksi.

## ***Kävelytesti***

* Kun WADC-1 on opittu, aseta ohjauspaneeli ”**Kävelytesti**”-tilaan, pidä WADC-1 halutussa paikassa ja paina Test-painiketta vahvistaaksesi, onko tämä sijainti ohjauspaneelin signaalialueella; katso ohjauspaneelin ohjeet Walk Testin suorittamiseksi.
* Kun olet varma, että WADC-1 toimii valitussa paikassa, voit jatkaa kiinnittämistä.

## ***Asennusohjeet***

* WADC-1 tulisi asentaa oven karmiin juuri oven yläpuolelle niin, että se katsoo alaspäin ja valvoo liikkeitä oven ympärillä.&#x20;
* Magneetti tulee asentaa oveen vastakkaiselle puolelle ovi-ilmaisimen sisäisen magneettikytkimen sijaintia.&#x20;
* WADC-1:ssä on 2 uramerkintää toisella puolella (katso kuva), jotka merkitsevät sisäisen magneettikytkimen sijainnin. Magneetin on kohdistuttava WADC-1:n uramerkintäpuoleen kuten alla olevassa kuvassa.

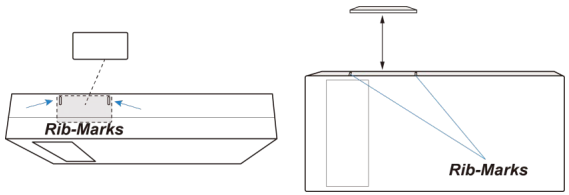

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoPfFJHr7ugqIjfrzRueJ%2Fimage.png?alt=media&#x26;token=d5054bc7-ad27-4d99-9fd9-9ce0a5079c4c" alt=""><figcaption></figcaption></figure>

* <mark style="color:oletus;background-color:green;">Jos ovi, johon magneetti on asennettu, on suunniteltu avautuvaksi ulospäin, aseta</mark> <mark style="color:oletus;background-color:green;"></mark><mark style="color:oletus;background-color:green;">**JP5 asentoon POIS**</mark> <mark style="color:oletus;background-color:green;"></mark><mark style="color:oletus;background-color:green;">(</mark><mark style="color:oletus;background-color:green;">**Varmista, että JP4 on asetettu PÄÄLLE, jotta asetus tulee voimaan**</mark><mark style="color:oletus;background-color:green;">). Etäisyyden WADC-1:n ja magneetin välillä tulisi olla enintään 5</mark> <mark style="color:oletus;background-color:green;">mm, kun ovi on suljettu.</mark>

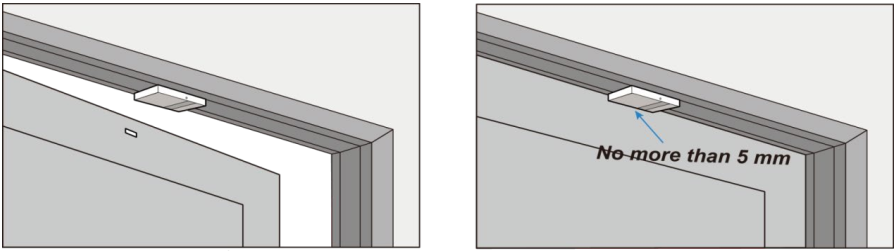

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fso31bWTcDP4b9u2hK0GW%2Fimage.png?alt=media&#x26;token=05dcc123-04ef-4c12-8165-eed9df15a1c9" alt=""><figcaption></figcaption></figure>

* <mark style="color:oletus;background-color:green;">Jos ovi, johon magneetti on asennettu, on suunniteltu avautuvaksi sisäänpäin, aseta JP5 asentoon PÄÄLLÄ (Varmista, että JP4 on asetettu PÄÄLLE, jotta asetus tulee voimaan). Etäisyyden WADC-1:n ja magneetin välillä tulisi olla enintään 5 mm, kun ovi on suljettu.</mark>

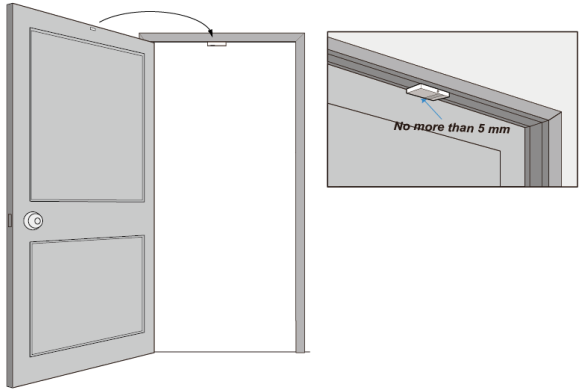

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FS1PjLoCrKGXqDlR5IgLm%2Fimage.png?alt=media&#x26;token=288709ce-7179-4e8a-8f7c-a11634e884ae" alt=""><figcaption></figcaption></figure>

* Vältä WADC-1:n asentamista metallipinnalle. Jos asennat metallipinnalle, varmista testillä, että ovi-ilmaisin laukeaa oven avautuessa.

## Kiinnitysmenetelmä

* WADC-1:n voi kiinnittää kahdella tavalla: itseliimautuvasti tai ruuvaamalla.&#x20;

### Itseliimautuva kiinnitys

1. Kiinnityspinnan tulee olla puhdas, kuiva ja tasainen. Puhdista pinta tarvittaessa sopivalla rasvanpoistoaineella.
2. Poista toisen puolen suojapaperi kaksipuolisesta teipistä. Kiinnitä teippi laitteen taakse ja paina tiukasti 30 sekunnin ajan hyvän tartunnan varmistamiseksi.
3. Poista toinen suojapaperi ja paina ovi-ilmaisinta haluttuun paikkaan tiukasti 30 sekunnin ajan.

{% hint style="warning" %}
Huom:

Älä käytä teipin kiinnitystä pinnalla, jossa maali kuoriutuu tai halkeilee, tai karkealla pinnalla.

Älä käytä 3M-teippiä uudelleen. Sitä ei voi käyttää uudestaan
{% endhint %}

### **Ruuvauskiinnitys**

Pohjassa on kaksi leikkauskohtaa, joissa muovi on ohuempaa, kiinnitystä varten. (katso oikeanpuoleinen kuva)

Kiinnittääksesi oven koskettimen:

1. Irrota kansi avaamalla kannen kiinnitysruuvi ristipääruuvimeisselillä.
2. Riko pohjan leikkauskohdat auki.
3. Käytä reikiä pohjana ja poraa molemmat reiät.
4. Aseta tulpat, jos kiinnität kipsilevyyn tai tiileen.
5. Ruuvaa pohja seinätulppaan ristipääruuvimeisselillä.
6. Kiinnitä kansi pohjaan ja kiristä kannen kiinnitysruuvi.

* Kiinnitä magneetti oveen pienellä palalla kaksipuolista teippiä käyttäen. Magneetin on kohdistuttava ovi-ilmaisimen uramerkintäpuoleen. Asennus on nyt valmis.

## ***Asennussuositukset***

* WADC-1 tulisi asentaa oven karmiosaan juuri oven yläpuolelle niin, että se katsoo alaspäin ja valvoo liikettä.

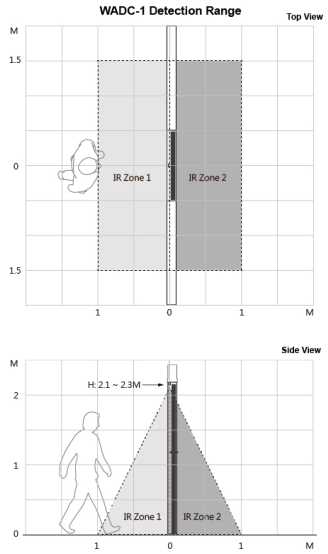

* Kun asennettuna 2,1–2,3 metrin korkeudelle ja katsottuna alaspäin, PIR-antureilla (PIR-alue 1 ja alue 2) on kukin 3 x 1 metrin kattokuvio maan tasolla.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuU20uJPFPWiFKnu5vtd1%2Fimage.png?alt=media&#x26;token=ce57a956-ba5e-4538-bbdd-946f9cb8b2b3" alt=""><figcaption></figcaption></figure>
