# VESTA-050

**VRA**

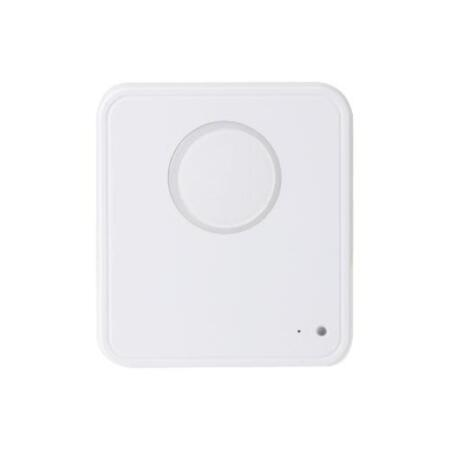

## **Äänentunnistus hälytin**&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fs9dmClbZW4gizqSjHgsh%2Fimage.png?alt=media&#x26;token=5e322f57-25ca-4c5c-90fd-45f2adbb8f3d" alt=""><figcaption></figcaption></figure>

Äänentunnistushälytin (VRA) tunnistaa ennalta asetetut äänikomentot tai avainsanat ja aktivoi apuhälytyksen. Äänikäytön lisäksi VRA:ssa on myös suuri painike, jolla käyttäjä voi hälyttää apua hätätilanteessa.

## **Osien tunnistus**

&#x20;                      **Etunäkymä**                                              **Takakatselu**                                           **Sivunäkymä**

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPbZVdf0IBli1JG9kuSK0%2F0.jpeg?alt=media)

1. **Apu-painike (sinisellä taustavalolla)**
   1. Paina kerran lähettääksesi oppimiskoodin tai aktivoidaksesi paniikkihälytyksen
   2. Paina ja pidä painiketta 8 sekuntia lähettääksesi peruuttamiskoodin ohjauspaneelille.
   3. Sininen taustavalo vilkkuu, kun signaali lähetetään ohjauspaneelille.
2. **LED-ilmaisin (vihreä/kelta-oranssi)**

* Vihreä LED PÄÄLLÄ: Kun ulkoinen virtalähde on kytketty.
* Vihreä LED POIS PÄÄLTÄ: Kun ulkoinen virtalähde on poistettu.
* Keltainen LED vilkkuu kolme kertaa: Matala pariston tila havaittu käynnistyksen yhteydessä.
* Keltainen LED vilkkuu kerran 5 sekunnissa: Matala pariston tila havaittu toiminnan aikana.

3. **Äänentunnistuksen mikrofoni (VR)**
4. **Paristokotelo**
5. **DIP-kytkimet**
6. **Avaimen reikä**
7. **DC-liitin (lukitusominaisuudella)**

Kytke DC 5V virtalähde ja kierrä sitä 90 astetta myötäpäivään lukitusasentoon. Irrottaaksesi sovittimen, kierrä sitä 90 astetta vastapäivään alkuperäiseen avoimeen asentoon ja poista se.

## **Virtalähde**

* VRA voi saada virtaa liittämällä 5V DC -virtalähteeseen tai kahdella C-tyypin paristolla.
* Kun VRA on liitetty 5V DC -virtalähteeseen, vihreä LED syttyy. Kun DC-virtalähde irrotetaan, VRA vaihtaa paristokäyttöön (jos paristot ovat asennettuina eivätkä ole tyhjät) ja jatkaa toimintaa; vihreä LED sammuu.
* Kun VRA toimii C-tyypin paristoilla, se lähettää havaitun matalan paristotilan tavallisten tilasignaalien mukana ohjauspaneelille näyttöä varten.
* Vaihtaessasi paristoja, poista takakansi irrottamalla alapuolen kiinnitysruuvi ja käytä sitten talttapäistä ruuvimeisseliä nostamaan takakansi. Poista vanhat paristot ja paina sitten Apu-painiketta kahdesti purkaaksesi ne täysin ennen uusien paristojen asettamista.

## **Valvontasignaali**

* Kun VRA on opittu ohjauspaneeliin, se lähettää automaattisesti valvontasignaaleja 30–50 minuutin välein.
* Jos ohjauspaneeli ei ole vastaanottanut VRA:n valvontasignaalia ennalta asetetun ajan kuluessa, ohjauspaneeli ilmoittaa, että äänentunnistushälytin on signaalialueen ulkopuolella tai toimintahäiriössä.

## **Herkkyys**

* Äänentunnistustoiminnolla on kolme herkkyystasoa: korkea, keski ja matala. Kun herkkyys on asetettu korkealle, VRA havaitsee avainsanan/komennon helpoimmin ja laukaisee hälytyksen.
* Säädä herkkyystason asentoja käyttämällä terävää työkalua DIP-kytkimien säätämiseen.

<table><thead><tr><th width="120">DIP</th><th width="100">DIP</th><th width="265">Haku (herkkyystaso)</th></tr></thead><tbody><tr><td><strong>Kytkin1</strong> </td><td><strong>Kytkin2</strong></td><td> </td></tr><tr><td>POIS</td><td>POIS</td><td>Matala</td></tr><tr><td>Päällä</td><td>POIS</td><td>Keskitaso</td></tr><tr><td>POIS</td><td>Päällä</td><td>Korkea</td></tr><tr><td><strong>DIP</strong></td><td><strong>DIP</strong></td><td><strong>Toiminto</strong></td></tr><tr><td><strong>Kytkin3</strong></td><td><strong>Kytkin4</strong></td><td>Varattu</td></tr></tbody></table>

<div align="left"><figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FV5mi9Teb8owVNUVoLkal%2Fimage.png?alt=media&#x26;token=95133913-db1f-432d-b6a8-b164aec6b456" alt=""><figcaption></figcaption></figure></div>

{% hint style="info" %}
Huom:

Kun Dip-kytkinasetuksia on muutettu, irrota virtalähde (sekä ulkoinen virtalähde että paristot on poistettava) ja kytke sitten virta VRA:han uudelleen. VRA toimii uudella herkkyystasolla uudelleenkäynnistyksen jälkeen.
{% endhint %}

## **Aloittaminen**

* Poista takakansi irrottamalla alapuolen kiinnitysruuvi ja käytä sitten talttapäistä ruuvimeisseliä nostamaan takakansi.
* Aseta herkkyyskytkin tarpeidesi mukaan Dip-kytkimen asento -taulukon mukaisesti.
  * Käynnistä äänentunnistushälytin liittämällä se 5V DC -virtalähteeseen tai kahteen C-tyypin paristoon.
  * Aseta ohjauspaneeli oppimistilaan
  * Paina äänentunnistuslaitteen painiketta lähettääksesi oppimiskoodin.
  * Viittaa ohjauspaneelisi käyttöoppaaseen oppimisprosessin viimeistelemiseksi.
  * Aseta takakansi takaisin paikalleen.

## **Kävelytesti**

* Kun VRA on onnistuneesti opittu, aseta ohjauspaneeli kävelytestitilaan, sitten paina VRA:n painiketta vahvistaaksesi, että tämä sijainti on ohjauspaneelin signaalialueella. Viittaa ohjauspaneelin ohjekirjaan kävelytestin suorittamiseksi.
* **Käyttö**
  * Kun VRA on opittu onnistuneesti, yhden kerran painaminen aktivoi apuhälytyksen. Kun painiketta painetaan, VRA antaa yhden piippauksen.
  * Käyttäjä voi myös sanoa tietyn äänikomennon aktivoidakseen apuhälytyksen. Kun laukaisusanat tunnistetaan, VRA antaa yhden pitkän piippauksen.
  * Laukaisusanat voivat olla “SARA Alarm (saksaksi)” tai “Help Me (englanniksi)”, riippuen laiteohjelmistoversiosta. "SARA Alarm (saksaksi)" tulee sanoa kahdesti 5 sekunnin sisällä hälytyksen laukaisemiseksi, kun taas “Help Me (englanniksi)” tarvitsee sanoa vain kerran hälytyksen aktivoimiseksi.
* Painamalla ja pitämällä painiketta alhaalla 8 sekuntia tai kauemmin lähetetään peruuttamiskoodi ohjauspaneelille hälytyksen pysäyttämiseksi.

&#x20;                                                                      **Tapoja hakea apua**

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCrZZ5LWK9mosxvJPct3x%2F3.png?alt=media)

&#x20;                                                                               **TAI**

&#x20;           **Sano laukaisusana.**                                      **Paina Apu-painiketta.**

{% hint style="warning" %}
Huom:

Äänentunnistustarkkuuden varmistamiseksi vältä VRA:n asentamista suureen tai meluiseen huoneeseen.

Ihanteellinen ympäristö äänentunnistukselle on hiljaisuus tai osittainen hiljaisuus. Jos kutsut äänikäskyn normaalilla äänellä, puhu noin 2 metrin etäisyydeltä VRA:sta varmistaaksesi hälytyksen laukaisun.

Äänentunnistustoiminnolla on kolme herkkyystasoa. Voit testata niitä ja valita tason, joka parhaiten sopii asennuspaikkaasi.
{% endhint %}

## **Asennus**

Kun olet suorittanut kävelytestin vahvistaaksesi, että VRA on ohjauspaneelin signaalialueella, ja olet tyytyväinen siihen, että valittu herkkyystaso toimii valitussa paikassa, voit jatkaa asennusta. VRA:n asentamiseen on kaksi tapaa: seinäkiinnitys ja pintasijoitus.

### **Seinäasennus**

Varmista, että VRA on asennettu noin rinnan korkeudelle (noin 130–150 cm maasta), jolloin painiketta on helppo käyttää ja operoida.

1. Tunnista VRA:n takana oleva avaimenreikä, poraa yksi reikä seinään ja asenna mukana toimitettu tulppa (kuva 1). Kiinnitä kiinnitysruuvi ja jätä kierteetön osa VRA:n ripustamista varten, kuten kuvassa 2 on esitetty.

&#x20;                                                 Kuva 1                                                           Kuva 2

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZGlV7viQUVVkpgnE3RFq%2FImagen%20vesta-050.png?alt=media&#x26;token=31037a74-c9fc-4021-8928-84d4f16fd6e9" alt=""><figcaption></figcaption></figure>

1. Aseta VRA:n avaimenreikäkappale ruuvin pään päälle. Paina VRA:ta varovasti ja tiukasti alaspäin, kuten alla on esitetty. (Kuva 5,6)

&#x20;                          Kuva 5                                                                                 Kuva 6

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwCnw3slCeW36qUh9aP34%2Fimage.png?alt=media&#x26;token=fc5aa916-7bf0-4c4a-8a14-9d587e310aca" alt=""><figcaption></figcaption></figure>

### **Pintakiinnitys**

VRA:n takapuolella on liukumaton alusta. Laite voidaan myös sijoittaa tasaiselle pinnalle ilman kiinteää asennusta.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2s6FUOKfOW84ZNZxvmkL%2F9.png?alt=media)
