# VESTA-041N

**RS-23**

## VESTA lämpötila- ja kosteusanturi

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBKwNjlvVNGuVUi3J3f9b%2Fimage.png?alt=media&#x26;token=b92c4893-4ae8-4478-a573-008d48c9d5f5" alt=""><figcaption></figcaption></figure>

### Johdanto

RS-23 on langaton huonetunnistin. Siinä on sekä lämpötila- että kosteusanturi kodin ympäristön valvomiseksi. Lämpö- ja kosteus tiedot lähetetään ohjauspaneelille 30 minuutin välein ja näytetään huonetunnistimen LCD-näytöllä.

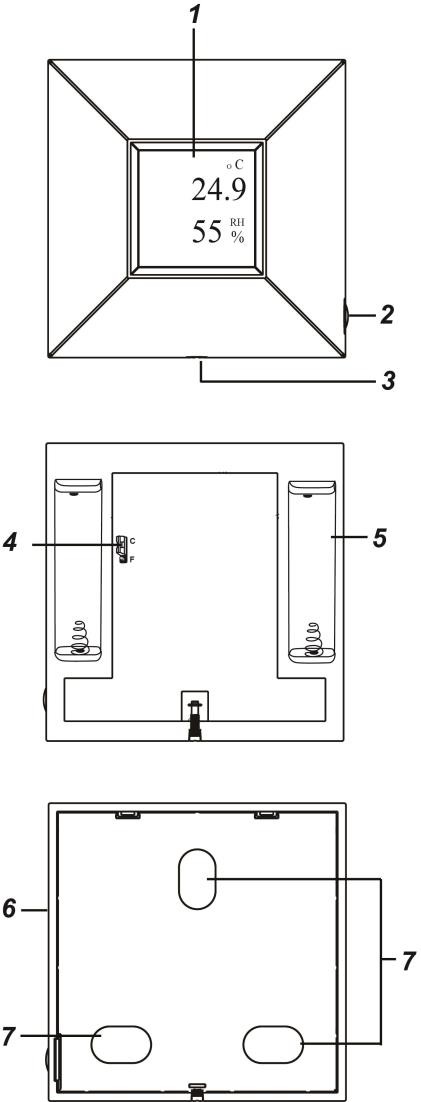

### Osien tunnistus

### 1. LCD-näyttö

LCD näyttää seuraavat tiedot:&#x20;

&#x20;    \- Lämpötila Fahrenheit- / Celsius-asetus&#x20;

&#x20;    \- Kosteus RH%.

&#x20;    \- Matala paristoilmoitus ( ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiLkio7rC1UelHKdzIvns%2F3.jpeg?alt=media) kuvake).

&#x20;    \- LCD-taustavalo päälle: kun Testipainiketta painetaan.

### 2. Testipainike

Paina painiketta kerran, jotta:

* Lähetä testisignaali
* Sytytä LCD-taustavalo 10 sekunniksi

### 3. Pohjaruuvi (Avaa/Sulje kansi)

Kun etukansi on asennettuna takakanteen, avaa kansi löysäämällä pohjaruuvi ja sulje vastaavalla tavalla.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTqqQcStyQTTNjiprWvxl%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 4. Fahrenheit / Celsius -asetuksen hyppylanka (JP1)

* ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhH4gjgBYs16L6KBKZJdE%2Fimage.png?alt=media\&token=dd25a0a7-959c-432b-8bed-af9c20b82528)  Jos hyppylinkki on kiinnitetty yläkolmikon kahden pinnin väliin, LCD näyttää lämpötilan Celsius-asteina. (**Tehtaan oletus**)
* ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnAaSDVYywQ2NKM3d087R%2Fimage.png?alt=media\&token=76296371-3928-42ad-9ec2-5aefd48c51f9)  Jos hyppylinkki on kiinnitetty alhaisen kahden pinnin väliin, LCD näyttää lämpötilan Fahrenheit-asteina.

### **5. Paristokotelo**

Huonesensori saa virtansa kahdesta AA 1,5 V alkaliparistosta

### **6. Takakansi**&#x20;

### **7. Seinäkiinnityksen aukot**

## Ominaisuudet

### ***Lämpötila- ja kosteusmittaus***

* Huonetunnistin lähettää lämpötila- ja kosteusviestejä 30 minuutin välein.
* Kun lämpötila muuttuu +/- 2 °C tai kosteus muuttuu +/- 10 %, huonetunnistin lähettää myös signaalin.
* Lämpötilan mittausalue on noin -10 °C – 50 °C (14 °F \~ 122 °F).
* Kosteuden mittausalue on noin 0 % – 99 % RH

### ***Pariston ja heikon pariston tunnistus***

* Huonesensori käyttää kahta 1,5 V alkaliparistoa virtalähteenään. Paristot sisältyvät pakkaukseen.
* Huonesensorissa on alhaisen akun havaitsemistoiminto. Kun paristojännite on alhainen, huonesensori lähettää Alhainen akku -viestin ilmoittaakseen käyttäjälle ja näyttää alhaisen akun kuvakkeen LCD:llä.
* Paristoja vaihtaessa, poistaessasi vanhat paristot, paina Testipainiketta kahdesti täysin purkautumisen varmistamiseksi ennen uusien paristojen asettamista.

### ***Valvonta***

Huonetunnistin lähettää valvontasignaalin yhdessä mittausviestin kanssa 30 minuutin välein raportoidakseen tilaansa säännöllisesti.

## Huonetunnistimen opettaminen ohjauspaneeliin

<table data-header-hidden><thead><tr><th width="82"></th><th></th></tr></thead><tbody><tr><td><strong>Vaihe 1</strong></td><td>Aseta ohjauspaneeli oppimistilaan. Katso ohjauspaneelin käyttöopas.</td></tr><tr><td><strong>Vaihe 2</strong></td><td>Paina Testipainiketta lähettääksesi oppimiskoodin ohjauspaneelille.</td></tr><tr><td><strong>Vaihe 3</strong></td><td>Katso ohjauspaneelin käyttöohje oppimisprosessin loppuun saattamiseksi.</td></tr><tr><td><strong>Vaihe 4</strong></td><td>Alueen tarkistamiseksi aseta ohjauspaneeli alueen testaus -tilaan (tai <strong>Kävelytesti</strong> tila). Katso ohjauspaneelin käyttöopas. Suorita ohjauspaneelin kantomatkan testi painamalla huonetunnistimen Testipainiketta.</td></tr><tr><td><strong>Vaihe 5</strong></td><td>Kun olet tyytyväinen huonetunnistimen signaalin kantoon valitussa paikassa, siirry kiinnitykseen.</td></tr></tbody></table>

## Asennus

### ***Huonesensorin kiinnitys***

Parhaan LCD-näyttölaadun saavuttamiseksi huonetunnistin tulisi asentaa noin 5 astetta silmien korkeutta ylemmäksi.

#### &#x20;Ruuvikiinnitys.

Ruuvikiinnityksessä varmista, että käytät vain alkuperäisen valmistajan pakkaukseen toimittamia ruuveja, sillä sopimattomat ruuvit voivat vahingoittaa laitteen sisäosia.

1. Poista etukansi ruuvimeisselillä.
2. Riko läpiviennit takakannessa.
3. Käytä reikiä mallina ja poraa reiät pintaan.
4. Aseta seinätulpat, jos kiinnität kipsiin tai tiileen.
5. Ruuvaa takakansi seinätulppiin.
6. Ruuvaa etukansi takaisin takakanteen.
