# VESTA-025

TSP-3&#x20;

## Kosketusnäyttöinen näppäimistö&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjJsj8zNEks9gui4kUWBt%2Fimage.png?alt=media&#x26;token=082b9b33-99b4-4c8d-8f8d-c99417a031c8" alt=""><figcaption></figcaption></figure>

## Johdanto <a href="#toc61269503" id="toc61269503"></a>

Kosketusnäyttöinen näppäimistö tarjoaa helppokäyttöisen paikallisen hälytysjärjestelmän hallinnan lisätyn joustavuuden ja käyttömukavuuden vuoksi.

Kun kosketusnäyttöinen näppäimistö on yhdistetty järjestelmän ohjauspaneeliin Wi‑Fi‑verkon kautta, se mahdollistaa nopean pääsyn ohjauspaneeliin, jolloin käyttäjät voivat helposti jalkaistaa, purkaa jalkaistuksen tai asettaa kotitilan valvontajärjestelmässään ja ohjata kodin laitteita.

## Järjestelmän yleiskuva <a href="#toc61269504" id="toc61269504"></a>

## Osien tunnistus <a href="#toc61269505" id="toc61269505"></a>

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdhfzN6uXvvaX6tvpJDHi%2F1.png?alt=media)

1. **Kamera -** Liukauta kytkintä ylös tai alas paljastaaksesi tai piilottaaksesi kameran.
2. **Virtapainike**
3. **Micro USB -portti**
4. **Micro SD -muistikortin paikka**
5. **Kuulokeliitäntä**
6. **Johdon hallintatila**

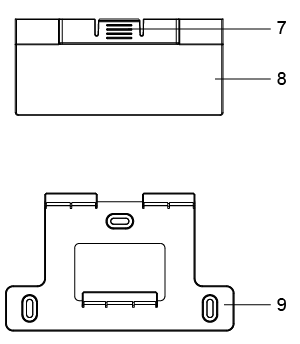

7. **Lovike**
8. **Pöytäteline**

&#x20; &#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9H27kgbx8PZ7FYrsUyjV%2F2.png?alt=media" alt=""><figcaption></figcaption></figure>

9. **Seinäkiinnike**

## Virtalähde <a href="#toc61269506" id="toc61269506"></a>

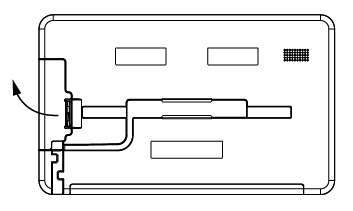

Kosketusnäyttöinen näppäimistö saa virtansa ladattavasta akusta. Lataa akkua painamalla salpaa avataksesi osaston ja liitä 5V/1,5A‑virtalähde laitteen Micro USB -porttiin ja kytke toinen pää verkkovirtaan.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdA8XzfNJZWCF2SrdbGVn%2F3.png?alt=media" alt=""><figcaption></figcaption></figure>

## Aloittaminen <a href="#toc61269507" id="toc61269507"></a>

### Tarvittavat laitteet <a href="#toc61269508" id="toc61269508"></a>

Seuraavat laitteet tarvitaan kosketusnäppäimistön käyttöön:

* Reititin, joka tukee 2,4 GHz:n Wi‑Fi‑verkkoa. Keskusyksikön (hub) tulisi olla kytketty tähän reitittimeen ja sillä tulee olla internetyhteys.

### Asennus <a href="#toc169331962" id="toc169331962"></a>

Aseta kosketusnäytöllä varustettu näppäimistö käyttökuntoon päästäksesi hubiin:

**Vaihe 1.** Kytke kosketusnäppäimistö päälle.

**Vaihe 2.** Valitse kieli.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FG8nfpX2FL1rA46wOikqr%2FScreenshot_20250403-145851.png?alt=media&#x26;token=3c9ecc55-f924-4032-86bd-fdc62469e9a4" alt=""><figcaption></figcaption></figure>

**Vaihe 3.** Valitse Wi‑Fi‑SSID siihen reitittimeen, johon hub on yhdistetty. Anna Wi‑Fi‑verkon salasana, jos vaaditaan, ja napsauta “OK”.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7WyJBfCj8JvVtCyq2fd3%2FScreenshot_20250403-145906.png?alt=media&#x26;token=7654cc2f-7f2b-4579-b0f8-5625660c327d" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPZ9eaq3fz7Pny1LkSvpg%2FScreenshot_20250403-150201.png?alt=media&#x26;token=9cc0c9d2-bcd4-4db0-ba22-5cf7213db11e" alt=""><figcaption></figcaption></figure>

**Vaihe 4.** Aseta hub oppimistilaan (katso hubin käyttöopasta yksityiskohtia varten). Huomaa, että oppimisprosessi vaaditaan vain ensimmäistä asennusta varten.

**Vaihe 5.** Kosketusnäppäimistö hakee automaattisesti saatavilla olevia hubeja. Valitse hub, johon haluat muodostaa yhteyden.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0cDEFxXQbXxsM07ZDIwl%2FScreenshot_20250403-150208.png?alt=media&#x26;token=7efac9f6-5c5c-41cd-8c1a-9c81a8c41f60" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Huom:

Kosketusnäppäimistö on yhteensopiva Climax Video Door Phone (Vesta‑109) ja IP‑kameran kanssa. Enintään 6 IP‑kameraa ja VDP:tä tuetaan. Varmista laitteen ja paneelin laiteohjelmiston päivittäminen viimeisimpään versioon yhteensopivuuden varmistamiseksi.

Varmista, että ohjauspaneeli, VDP ja kosketusnäppäimistö ovat samassa lähiverkossa (LAN). Lisäksi sekä VDP että kosketusnäppäimistö tulisi lisätä samaan ohjauspaneeliin, muuten laitteita ei tunnisteta.
{% endhint %}

**Vaihe 6.** Siirryt kojelautaan, joka näyttää nykyisen päivämäärän ja kellonajan. Nyt voit käyttää ja ohjata hubia ja älylaitteita suoraan kosketusnäppäimistölläsi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi0kULJsrFqLDt1N4KSH0%2FScreenshot_20250403-150223.png?alt=media&#x26;token=6a4bef0c-05c3-41d1-8d6d-e5fc96cdf01b" alt=""><figcaption></figcaption></figure>

## Laitteiston asennus <a href="#toc61269510" id="toc61269510"></a>

### **Asennusohjeet**

Kosketusnäppäimistön asentamiseen on kaksi kiinnitysvaihtoehtoa. Käyttäjät voivat asentaa laitteen mihin tahansa kotiinsa tai toimistoonsa tarpeen mukaan. Lisäksi seinäkiinnike toimitetaan, jotta asennus olisi joustavampaa tiettyyn paikkaan asettaessa.

**Pöytäasennus**

Pöytäteline toimitetaan, jotta käyttäjät voivat sijoittaa kosketusnäppäimistön haluamaansa paikkaan. Noudata seuraavia vaiheita:

**Vaihe 1.** Kiinnitä pöytäteline kosketusnäppäimistön takapuolelle nuolien suuntaan kuten alla, kunnes kuulet ”napsahduksen”. Jos haluat poistaa telineen, paina lovia molemmilta puolilta ja nosta varovasti ylöspäin.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZQyDR8ClHk8HnAim4VGb%2F9.png?alt=media) ![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfSINXxokGAHS157cBSgP%2F10.png?alt=media)

**Vaihe 2.** Aseta kosketusnäppäimistö haluttuun paikkaan.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdG1gZEcp68xGxqLOpoIo%2F11.png?alt=media)

**Seinäasennus**

Seinäkiinnike sisältyy myös, jotta käyttäjät voivat kiinnittää kosketusnäppäimistön pysyvään paikkaan silloin kun sitä ei käytetä. Noudata seuraavia vaiheita:

**Vaihe 1.** Käytä telineen kolmea kiinnitysreikää mallina porataksesi reiät.

**Vaihe 2.** Aseta tulpat, jos kiinnität kipsiin tai tiileen.

**Vaihe 3.** Ruuvaa teline seinään mukana toimitetuilla 3 ruuvilla.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWZw2qPC8XnpJmzkhK6gW%2F12.png?alt=media)

**Vaihe 4.** Kiinnitä kosketusnäppäimistö telineeseen.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fm9G7gHjuJbyguuiqHLZB%2F13.png?alt=media)

**Vaihe 5.** Pidä kosketusnäppäimistöä ja työnnä varovasti alaspäin, kunnes kuulet ”naps”‑äänen.

![](https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FDBzux12GTkSqLApbxZyn%2F14.png?alt=media)

### Matala akun ilmaisin <a href="#toc61269511" id="toc61269511"></a>

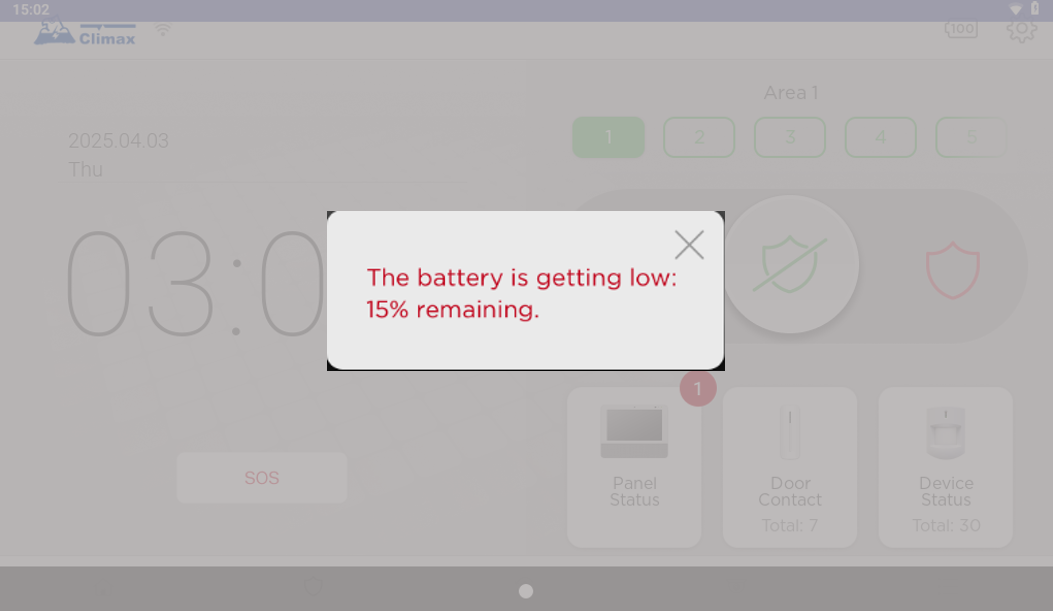

Kun akku on vähissä, matalan akun ilmoitus näytetään kehottaen sinua lataamaan akku. Katso virtalähdekohdasta ohjeet kosketusnäppäimistön lataamiseen.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrmVumdrXfELvGgOWL8sh%2F1.png?alt=media&#x26;token=aa368253-781a-4de6-badf-0954b3196fb9" alt=""><figcaption></figcaption></figure>

## Käyttö <a href="#toc61269512" id="toc61269512"></a>

### Koti <a href="#toc61269513" id="toc61269513"></a>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi0kULJsrFqLDt1N4KSH0%2FScreenshot_20250403-150223.png?alt=media&#x26;token=6a4bef0c-05c3-41d1-8d6d-e5fc96cdf01b" alt=""><figcaption></figcaption></figure>

* **Päivämäärä ja aika**: Koti‑sivu näyttää nykyisen päivämäärän ja kellonajan.
* **Koti‑widget**: Koti‑widget‑lista on tarkoitettu HVAC‑antureiden tai laitteiden tilan tarkasteluun tai ohjaukseen, jotka on opetettu järjestelmään.

Listan asettamiseksi:

**Vaihe 1.** Napauta Koti‑widgetin kuvaketta. Valitse laitteet, jotka haluat näyttää listassa. Täällä voidaan näyttää enintään kuusi laitetta.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQIHxKNVHQfbGywN6zHee%2FScreenshot_20250403-151207.png?alt=media&#x26;token=6070e863-f7f7-4837-8b0d-7dfb6e4f9750" alt=""><figcaption></figcaption></figure>

**Vaihe 2.** Kun laitteiden valinta on valmis, napauta OK vahvistaaksesi.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FigzT1XTVhuyVzxXfLeRa%2FScreenshot_20250403-151215.png?alt=media&#x26;token=eb4c72e1-1351-40d2-bcea-f12bdd4c6ce7" alt=""><figcaption></figcaption></figure>

**Vaihe 3.** Se valitsemasi laitteet näytetään widget‑listassa.

**Vaihe 4.** Napauta widgettiä, jota haluat tarkastella. Kun esiintyy vika tai valvonnan häiriö, widgetissä näytetään oranssi huutomerkki‑kuvake. Widgetin väri myös haalistuu.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fx0LDyHSXydSx04FqaBgj%2FScreenshot_20250403-151222.png?alt=media&#x26;token=bd4dd765-bac3-478a-945a-f94bba358b92" alt=""><figcaption></figcaption></figure>

### Turvallisuus <a href="#toc61269514" id="toc61269514"></a>

Nykyinen järjestelmän tila näytetään näytön yläosassa.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRP3ewUW8rjnZJKL031MN%2F2.png?alt=media&#x26;token=fc33b3bd-e358-41ef-b867-517ef727db60" alt=""><figcaption></figcaption></figure>

* **Järjestelmätila:** Järjestelmätilaa ilmaistaan kolmella kuvakkeella ylhäällä. Nykyinen järjestelmätila valaistuu. Kun käyttäjä purkaa järjestelmän jalkaistuksen, kosketusnäppäimistö ottaa valokuvan, ja kuva voidaan katsella Tapahtumat‑sivulla.

### &#x20;**Vaihda järjestelmätilaa**

* Napauta haluttua tilakuvaketta ja syötä PIN‑koodi. Sinua pyydetään antamaan yksi ohjauspaneelin käyttäjän PIN‑koodeista vahvistaaksesi toiminnon.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSqqu1lI6YPH8FJBownGG%2FScreenshot_20250403-150246.png?alt=media&#x26;token=c4861e83-67ff-4389-bfbf-7c133f9a3ca1" alt=""><figcaption></figcaption></figure>

Jos väärä PIN‑koodi syötetään, kosketusnäppäimistö näyttää virheilmoituksen ja jalkaistus peruutetaan.

* Jos järjestelmässä on olemassa vikatapahtumia jalkaistuksen aikana, kosketusnäppäimistö näyttää vikailmoituksen. Napauta OK nähdäksesi vikalistan.

Tarkistamalla kaikki viat ja napauttamalla ”Ohita” viat ohitetaan ja järjestelmä jalkaistaan nyt.

### **3.2.2. Hälytyskojelauta**

Kun hälytys tapahtuu, Hälytyskojelauta näytetään:

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdYVHMVOw6NcyAmjSsgDO%2FScreenshot_20250403-151605.png?alt=media&#x26;token=0d49947e-a91c-41e1-8a90-29bc528a4fc6" alt=""><figcaption></figcaption></figure>

* **Alue**: Näytetään, että hälytys on tapahtunut alueella 1 ja/tai alueella 2. Kun molemmilla alueilla on hälytyksiä, voit napauttaa kuvaketta nähdäksesi kummankin alueen hälytyslistan erikseen.
* **Hälytyslista**: Täällä näytetään laitteet, jotka on laukaistu.
* **Poiskytkentä**: Napauta kuvaketta ja syötä PIN‑koodi purkaaksesi järjestelmän.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBZwLmgK0qjw2wK6buZjw%2FScreenshot_20250403-151501.png?alt=media&#x26;token=5282e0ac-4255-434f-8bad-6f65f2aa40f5" alt=""><figcaption></figcaption></figure>

Järjestelmän purkamisen jälkeen voit katsella näitä tapahtumia uudelleen listan kautta. Napauta Sulje‑kuvaketta sulkeaksesi hälytyskojelaudan ja palataksesi Turvallisuus‑sivulle.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F116lXKA40aFpDDqVJI9k%2FScreenshot_20250403-151618.png?alt=media&#x26;token=79380732-4249-44ba-acf2-53a93cc504b0" alt=""><figcaption></figcaption></figure>

### Automaatio <a href="#toc61269515" id="toc61269515"></a>

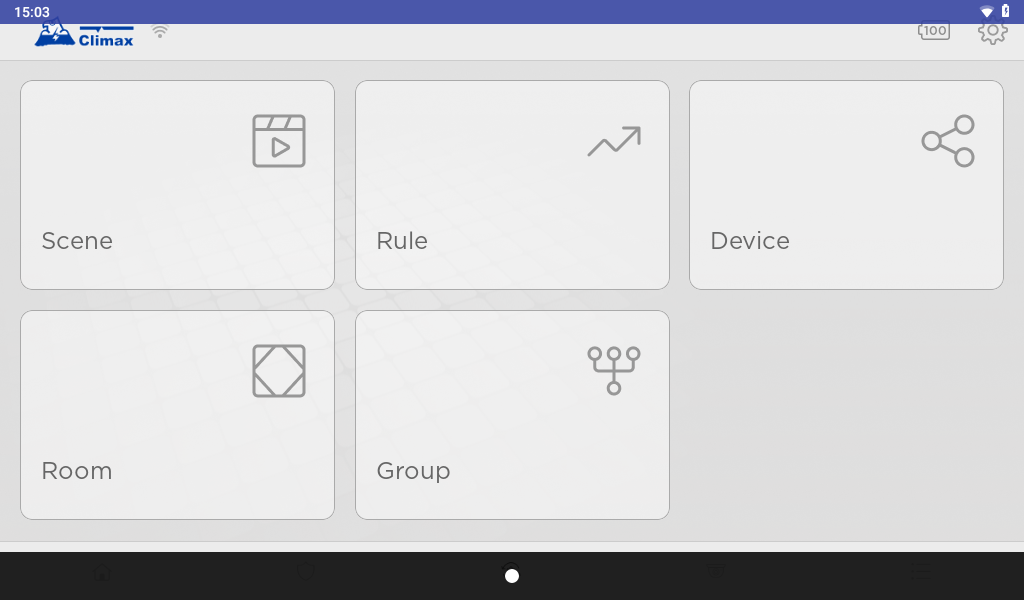

Automaatiopalvelu sisältää Kohtauksen, Huoneen, Ryhmän, Automaatio‑laitteen ja Säännön.&#x20;

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJWkH5wfAc2cKou3kYW8b%2FScreenshot_20250403-150330.png?alt=media&#x26;token=5e6d87d4-7767-4e0c-bfa1-5a85c65d0009" alt=""><figcaption></figcaption></figure>

#### **Kohtaus**

Kohtaus‑toiminto antaa käyttäjille mahdollisuuden tarkastella ja aktivoida ennalta määritettyjä kohtauksia.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FP5FmNDyAxdlmJEyLLDRT%2FScreenshot_20250403-150337.png?alt=media&#x26;token=1ef593e9-a1b2-4d0c-a124-438bd97fa6b5" alt=""><figcaption></figcaption></figure>

Käyttäjät voivat lisätä, muokata, poistaa ja katsella kohtauksen tietoja.

#### **Huone**

Huone‑toiminto antaa käyttäjille mahdollisuuden lisätä, nimetä, poistaa, katsella, muokata ja aktivoida ennalta määritettyjä huoneita.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJWkH5wfAc2cKou3kYW8b%2FScreenshot_20250403-150330.png?alt=media&#x26;token=5e6d87d4-7767-4e0c-bfa1-5a85c65d0009" alt=""><figcaption></figcaption></figure>

* Lisää ja nimeä huone:
* Poista huone:

Käyttäjät voivat lisätä, poistaa, katsella ja muokata laitteita jokaisessa huoneessa.

* Lisää laite huoneeseen
* Poista laite huoneesta:
* Muokkaa laitetta huoneessa:

#### **Ryhmä**

Ryhmä‑toiminto sallii käyttäjän ohjata saman tyyppisiä laitteita. Käyttäjä voi hallita yli 6 laitetta sisältävää tyyppiä, mukaan lukien Katkaisija, Himmentin, Hue, Säleikkö, Lämmitin ja Termostaatti. Kunkin tyypin alle voidaan luoda enintään 10 alaryhmää.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F939RAcq2K1JVdAPuuBOO%2FScreenshot_20250403-150902.png?alt=media&#x26;token=548559e7-c865-43dd-add4-e92a4eb9e9c3" alt=""><figcaption></figcaption></figure>

* **Kytkin**

Napauta kytkeäksesi kunkin Ryhmän katkaisimen päälle/pois. Ryhmän lisäämiseksi/poistamiseksi napauta . Näytäksesi tiedot, lisätä/poistaa laite tai nimeä ryhmä uudelleen, napauta .

* **Himmentin**

Napauta ohjataksesi kunkin ryhmän himmennintä. Näyttääksesi tiedot, ohjataksesi ryhmää, lisätä/poistaa laite tai nimesi ryhmän uudelleen, napauta .

Ryhmäohjaus‑sivulla käyttäjä voi muuttaa laitteiden kirkkautta säätämällä palkkia.

* **HUE‑lamppu**

Napauta ohjataksesi kunkin ryhmän lamppujen värisävyä. Näyttääksesi tiedot, ohjataksesi ryhmää, lisätä/poistaa laite tai nimesi ryhmän uudelleen, napauta .

Ryhmäohjaus‑sivulla käyttäjä voi ohjata Hue‑asetusta säätämällä palkkia tai napauttamalla Väri, Valkoiset tai Esiasetus muuttaakseen laiteryhmän värin esiasetuksen mukaiseksi.

**Väri**: Napauta väriä suoraan asettaaksesi ryhmän haluamallasi värillä.

**Valkoiset**: Napauta väriä suoraan asettaaksesi ryhmän haluamallasi värilämpötilalla.

**Esiasetus**: Napauta väriä suoraan asettaaksesi ryhmän tiettyyn esiasetettuun väriin.

* **Säleikkö**

Napauta ohjataksesi kunkin ryhmän säleikköä. Näyttääksesi tiedot, ohjataksesi ryhmää, lisätä/poistaa laite tai nimesi ryhmän uudelleen, napauta .

Ryhmäohjaus‑sivulla käyttäjä voi ohjata säleikköjä säätämällä palkkia.

* **Lämmitin**

Napauta kytkeäksesi kunkin ryhmän lämmittimen päälle/pois. Näyttääksesi tiedot, ohjataksesi ryhmää, lisätä/poistaa laite tai nimesi ryhmän uudelleen, napauta.

Ryhmäohjaus‑sivulla käyttäjä voi ohjata lämmitintä säätämällä palkkia. Tilojen asetusarvot näytetään palkissa. Vaihda palkkia kasvattaaksesi tai vähentääksesi tilan asetusarvoja.

* **Termostaatti**

Napauta kytkeäksesi kunkin ryhmän termostaatin päälle/pois. Näyttääksesi tiedot, ohjataksesi ryhmää, lisätä/poistaa laite tai nimesi ryhmän uudelleen, napauta .

Ryhmäohjaus‑sivulla käyttäjä voi tarkastella laitelistaa ja vaihtaa kahta palkkia tilan asetusarvojen kasvattamiseksi tai vähentämiseksi. Napauta Auto, Cool, Heat, Away‑painiketta vaihtaaksesi tiloja.

#### &#x20;**Laite**

Laitteet näytetään eri välilehtien alla seuraavien luokkien mukaan: **Kaikki, Anturit, Automaatio‑laitteet, Sireeni, Näppäimistöt, ...** Laiteluettelo kategoriavälilehden alla näyttää kaikki käytettävissä olevat laitteen kyseisessä kategoriassa. Napauta laitekategorian välilehteä nähdäksesi laitteet.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyM3oBJB6cEGB5nmhXpfA%2FScreenshot_20250403-150654.png?alt=media&#x26;token=2c428cf9-0cca-41d2-a6bd-68c936cadece" alt=""><figcaption></figcaption></figure>

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFhqYTQKCAXIJXrnrFChk%2FScreenshot_20250403-150716.png?alt=media&#x26;token=33aca069-c17d-4c8d-b602-644f6435cb18" alt=""><figcaption></figcaption></figure>

#### **Sääntö**

Sääntö‑toiminto antaa käyttäjille mahdollisuuden tarkastella ja aktivoida ennalta määritettyjä sääntöjä tietyin ehdoin. Ota säännöt käyttöön tai poista käytöstä napauttamalla .

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F98CfmSCx12EZTUoTfJ92%2FScreenshot_20250403-150506.png?alt=media&#x26;token=de9879a0-0685-4184-a041-3a908fbc45b0" alt=""><figcaption></figcaption></figure>

Käyttäjät voivat lisätä, muokata, poistaa ja katsella säännön tietoja.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5NI7gbMZ719CuUCitJ7X%2FScreenshot_20250403-150534.png?alt=media&#x26;token=f3671ee9-8b67-44a2-8f35-c08e60872697" alt=""><figcaption></figcaption></figure>

### Kamera <a href="#toc61269516" id="toc61269516"></a>

Sivu tarjoaa pääsyn VDP:n ja IP‑kameran suoraan lähetettyyn videokuvaan.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Frg3LUK17nk5g6sNqAubw%2FScreenshot_20250403-150914.png?alt=media&#x26;token=6e2c89ad-d8a6-40e3-a03d-b32777c96934" alt=""><figcaption></figcaption></figure>

#### **Lisää uusi VDP**

**Vaihe 1.** Napauta kuvaketta lisätäksesi uuden VDP:n.

**Vaihe 2.** Valitse VDP‑kuvake ja napauta “Seuraava.”

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj2bvY4ThYZMK1RHmkQVQ%2FScreenshot_20250403-151022.png?alt=media&#x26;token=be7bf996-3797-4c83-80d5-bc5e2b27df81" alt=""><figcaption></figcaption></figure>

**Vaihe 3.** Noudata seuraavan sivun ohjeita uuden VDP:n lisäämiseksi. Napauta ”Seuraava” jatkaaksesi. Napauta ”Nollaa” jos VDP:si on aiemmin asetettu toiseen Wi‑Fi‑verkkoon.

{% hint style="warning" %}
Huom:

Resetoiaksesi VDP:n noudata VDP‑laitteen (VESTA‑109) ohjeita
{% endhint %}

#### **Lisää uusi IP‑kamera**

**Vaihe 1.** Voit napauttaa kuvaketta lisätäksesi uuden IP‑kameran.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj2bvY4ThYZMK1RHmkQVQ%2FScreenshot_20250403-151022.png?alt=media&#x26;token=be7bf996-3797-4c83-80d5-bc5e2b27df81" alt=""><figcaption></figcaption></figure>

#### **Valvontatila**

Kosketusnäppäimistö tarjoaa koko näytön 3 minuutin reaaliaikaisen live‑videolähetyksen. Napauta laitetta, jota haluat tarkastella ja saat täydellisen näkymän näytölle.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FknEAcNg64NneASj97Ybz%2FScreenshot_20250403-150923.png?alt=media&#x26;token=653c0c12-49d7-48e8-8c94-441465465324" alt=""><figcaption></figcaption></figure>

#### &#x20;**Kameran asetukset**

IP‑kameran asetusten muuttamiseksi napsauta jokaisen laitteen painiketta.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyBPaZOHYEsoYLyuXixFa%2FScreenshot_20250403-150936.png?alt=media&#x26;token=97e85225-8620-41f3-9fb6-d8369cc36d02" alt=""><figcaption></figcaption></figure>

* **Laitteen nimi**: **Nimeä tai nimeä laite uudelleen helpottamaan tunnistusta. Syötä haluttu nimi ja napauta Lähetä.**
* **Hälytysmediatilaus**: Napauta liukusäädintä valitaksesi kuva‑ tai videoasetukset
* **Tallenteen pituus**: Napauta liukusäädintä valitaksesi videon tallennusajan pituuden&#x20;
* **Aikavyöhyke**: Napauta liukusäädintä asettaaksesi aikavyöhykkeen.

### Tapahtumat <a href="#toc61269517" id="toc61269517"></a>

Tapahtumat‑sivu tallentaa kaikki ohjauspaneelin lähettämät hälytys/tila‑tapahtumat, kuvat ja videot. Voit katsella kuvaa tai videota napauttamalla kuvakkeita.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiVuEEHKUp8ZkoafUz73l%2FScreenshot_20250403-151039.png?alt=media&#x26;token=4fcb1ac4-0d3a-49f1-ad6a-8b05e7f8b736" alt=""><figcaption></figcaption></figure>

### Asetukset <a href="#toc61269518" id="toc61269518"></a>

Pääset Asetukset‑valikkoon napauttamalla hammasrataskuvaketta näytön oikeassa yläkulmassa.

<figure><img src="https://1349733727-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuBwc2kMu68J6EONppZL1%2F3.png?alt=media&#x26;token=9944d227-5e0c-44e5-8a87-ab9e07f601f0" alt=""><figcaption></figcaption></figure>

* Kirkkaus: Muuta näytön kirkkautta napauttamalla liukusäädintä.
* Äänenvoimakkuus: Muuta kosketusnäppäimistön äänenvoimakkuutta napauttamalla liukusäädintä.
* Kasvontunnistus: Napauta liukusäädintä ottaaksesi tämän toiminnon käyttöön tai poistaaksesi sen. Kun se on käytössä, kasvosi on tunnistettava, jotta virtuaalinen näppäimistö aktivoituu PIN‑koodin syöttöä varten.

Kun virtuaalista näppäimistöä voidaan napauttaa, voit purkaa järjestelmän jalkaistuksen yllä kuvatun mukaisesti. Katso Vaihda järjestelmätilaa.

* Näytä kotinäyttö: Ota tämä toiminto käyttöön näyttääksesi kotinäytön, kun kosketusnäppäimistö on ollut käyttämättömänä 1 minuutin/3 minuutin ajan, tai valitse Ei koskaan poistaaksesi toiminnon käytöstä.
* Näytönsäästäjä: Ota tämä toiminto käyttöön, kun kosketusnäppäimistö on ollut käyttämättömänä 1 minuutin/5 minuutin ajan, tai valitse Ei koskaan poistaaksesi toiminnon käytöstä. Kosketusnäppäimistö näyttää SD‑kortille tallennetut kuvat.
* Päivämäärän ja ajan muoto: Muuta päiväys‑ ja aikatyyliä.
* Poista paritus: Tämän ominaisuuden avulla voit tyhjentää kosketusnäppäimistön Wi‑Fi‑asetukset ja ohjauspaneelin tiedot, johon kosketusnäppäimistö on yhdistetty.
* Tablettiasetus: Tästä toiminnosta ei ole tällä hetkellä lisätietoja.
* Kieli: Vaihda kieliasetusta.
* Tietoja: Sovellus‑/ROM‑version tiedot näytetään täällä.

### OTA‑laiteohjelmistopäivitys <a href="#toc61269519" id="toc61269519"></a>

Kun uusi laiteohjelmistoversio julkaistaan, käyttäjät voivat päivittää sen OTA:n kautta automaattisesti tai manuaalisesti.

* **Automaattinen OTA‑laiteohjelmistopäivitys** *(Käytössä Home Portal Server Backendin kautta)*

**Vaihe 1.** Kun uusi laiteohjelmistoversio julkaistaan Home Portal Server Backendistä, käyttäjää tiedotetaan sen asentamisesta. Napauta **Asenna** tai **Ei nyt** päivittääksesi laiteohjelmiston myöhemmin.

**Vaihe 2.** Jos laite on asetettu olemaan asentamatta tuntemattomia sovelluksia turvallisuussyistä, napauta **ASETUKSET** muuttaaksesi asetusta sallimaan laitteen asentaa tuntemattomia sovelluksia.

**Vaihe 3.** Kun pyyntö tuntemattomien sovellusten asentamisesta on hyväksytty, napauta **ASENNA** päivittääksesi laiteohjelmiston.

**Vaihe 4.** Napauta **AVAA** kun asennus on valmis.

**Vaihe 5.** Pääset Asetukset‑valikkoon napauttamalla hammasratasikonia näytön oikeassa yläkulmassa.

**Vaihe 6.** Napauta **Tietoja** Asetukset‑valikossa.

**Vaihe 7.** Käyttäjä voi varmistaa, onko laiteohjelmisto päivitetty uusimpaan versioon, kun VIHREÄ valintamerkki näkyy sarakkeessa **Sovellusversio** sarake.

* **Manuaalinen OTA‑laiteohjelmistopäivitys**

**Vaihe 1.** Pääset Asetukset‑valikkoon napauttamalla hammasratasikonia näytön oikeassa yläkulmassa.

**Vaihe 2.** Napauta **Tietoja** Asetukset‑valikossa TSP tarkistaa, onko laiteohjelmistoversio uusin vai ei.

**Vaihe 3.** Jos versio ei ole uusin, TSP pyytää sinua päivittämään laiteohjelmiston. Napauta **Asenna** päivitystä varten. Jos haluat asentaa sen myöhemmin, napauta **Ei nyt**.

**Vaihe 4.** Napauta **ASENNA** päivittääksesi laiteohjelmiston.

**Vaihe 5.** Pääset Asetukset‑valikkoon napauttamalla hammasratasikonia näytön oikeassa yläkulmassa.

**Vaihe 6.** Napauta **Tietoja** Asetukset‑valikossa.

**Vaihe 7.** Käyttäjä voi varmistaa, onko laiteohjelmisto päivitetty uusimpaan versioon, kun VIHREÄ valintamerkki näkyy sarakkeessa **Sovellusversio** sarake.
