VESTA-022
SD-8-EL / SD-8-EL-F1
Savuilmaisin
Johdanto
SD-8-EL / SD-8-EL-F1 -savuilmaisin on suunniteltu kattoon tai portaikkojen yläpuolelle asennettavaksi, paikkaan jossa savu kerääntyy ja laukaisee hälytyksen ajoissa suojaten kotiasi tulipalovaaroilta.
Osa-identifiointi
1. Opi/Testi-painike
Opetus/Testaus-painiketta painetaan seuraavissa tilanteissa:
Oppiminen – Savuilmaisimessa.
Radioviestinnän kantaman testaamiseksi.
Testataksesi, toimiiko savuilmaisin normaalisti.
Hälytyksen vaimentamiseksi
2. LED-ilmaisin
Vilkutus joka 30. sekunti – Alhainen paristo
Vilkutus painettaessa painiketta – Lähetetään signaali
Jatkuva vilkutus – Lämmitys tai kalibrointi / Hälytys / Hälytyksen mykistystila.
3. Paristokotelo
4. Kiinnitysreikä
5. Kiinnityslevy
6. Koukun kiinnitys
Ominaisuudet
Paristo
Savuilmaisin käyttää virtalähteenä 3 AA-alkaliparistoa.
Kun käytetään tehtaalta toimitettuja paristoja, savuilmaisinpariston odotettu käyttöikä on 4 vuotta.
Kun alhainen paristojännite havaitaan, alhaisen pariston signaali lähetetään säännöllisten signaalilähetysten yhteydessä. Jos pariston jännite on alhainen, LED vilkkuu ja kuuluu matalavolyyminen piippaus joka 30. sekunti.
Paristoja vaihdettaessa poista vanhat paristot ja paina Test-painiketta kahdesti purkaaksesi ne täysin ennen uusien paristojen asettamista.
Oppiminen / Aloittaminen
Vaihe 1. Aseta paristot paristokoteloon oikealla napaisuudella.
Vaihe 2. Kun kaikki 3 paristoa on asennettu, savuilmaisin antaa kaksi lyhyttä piippausta, LED alkaa vilkkua ja käynnistyy 6 minuutin lämmitysjakso.
Vaihe 3. 6 minuutin lämmitysjakson aikana savuilmaisin voidaan oppia (parittaa) ohjauskeskukseen.
a) Aseta ohjauspaneeli oppimistilaan. Katso lisätiedot ohjauspaneelin käyttöohjeesta.
b) Paina savuilmaisimen Oppiminen/Testaus -painiketta. LED syttyy lyhyesti ja savuilmaisin antaa 2-sävelisen piippauksen osoittaakseen signaalin lähetystä.
c) Jos ohjauspaneeli vastaanottaa signaalin onnistuneesti, paneeli reagoi asianmukaisesti. Viimeistele oppimisprosessi ohjauspaneelin käyttöohjeen mukaan.
Vaihe 4. Kun 6 minuutin lämmitysjakso päättyy, savuilmaisin antaa lyhyen piippauksen ilmoittaakseen, että se aloittaa kalibrointiprosessin.
Prosessi toistetaan joka 100. sekunti ja siitä ilmoitetaan lyhyellä piippauksella. Kalibroinnin valmistuminen ilmoitetaan 2-sävelisellä piippauksella ja LED sammuu.
Normaalisti kalibrointi kestää noin 2–16 minuuttia. Jos kuitenkin 16 minuutin jälkeen savuilmaisin antaa jatkuvia piippauksia, se tarkoittaa, että kalibrointi epäonnistui, ja paristot tulisi poistaa piippausten vaimentamiseksi. Odota vähintään 30 sekuntia ja aloita sitten alusta Vaiheesta 1.
Huom:
Kalibrointijakson aikana oppiminen on estetty. Jos et ehtinyt suorittaa oppimista (Vaihe 3) 6 minuutin lämmitysjakson aikana, sinun on odotettava kalibroinnin (Vaihe 4) valmistumista ennen oppimisen suorittamista.
Vaihe 5. Lämmityksen, oppimisen ja kalibroinnin valmistuttua sinun tulee testata savuilmaisimen signaalin lähetyskantamaa. Aseta ohjauspaneeli Kävelytestaus-tilaan, sijoita savuilmaisin haluttuun asennuspaikkaan ja paina sitten Oppiminen/Testaus -painiketta lähettääksesi signaalin ohjauspaneeliin.
Jos paneeli voi vastaanottaa signaalin normaalisti, jatka savuilmaisimen asentamista. Jos signaalia ei vastaanoteta, vaihda asennuspaikkaa.
Asennus
Suositeltava asennuspaikka on katon keskialueella, vähintään 60 cm etäisyydellä seinistä tai esteistä.
Älä sijoita ilmaisinta seuraaviin paikkoihin:
- Keittiö tai autotalli – Ruokailmasta tai ajoneuvoista tuleva savu voi aiheuttaa väärän hälytyksen.
- Lähellä ilmanvaihtotuuletinta, loisteputkea tai ilmastointilaitetta – niiden aiheuttamat ilmavirtaukset voivat vaikuttaa ilmaisimen herkkyyteen.
- Lähellä kattoparruja tai kaapin yläpuolella – näillä alueilla oleva seisova ilma voi vaikuttaa ilmaisimen herkkyyteen.
- Huipun kohdalla ”A” kehyksellisen tyyppisen katon.
Vaihe 1. Käytä kiinnitysraudasta mallina merkaten kaksi kiinnitysreikää. Poraa reiät kiinnityskohtaan ja asenna tarvittaessa seinätulpat.
Vaihe 2. Kiinnitä kiinnitysrauta merkittyyn kohtaan ruuveilla siten, että kaksi koukkua osoittavat alaspäin.

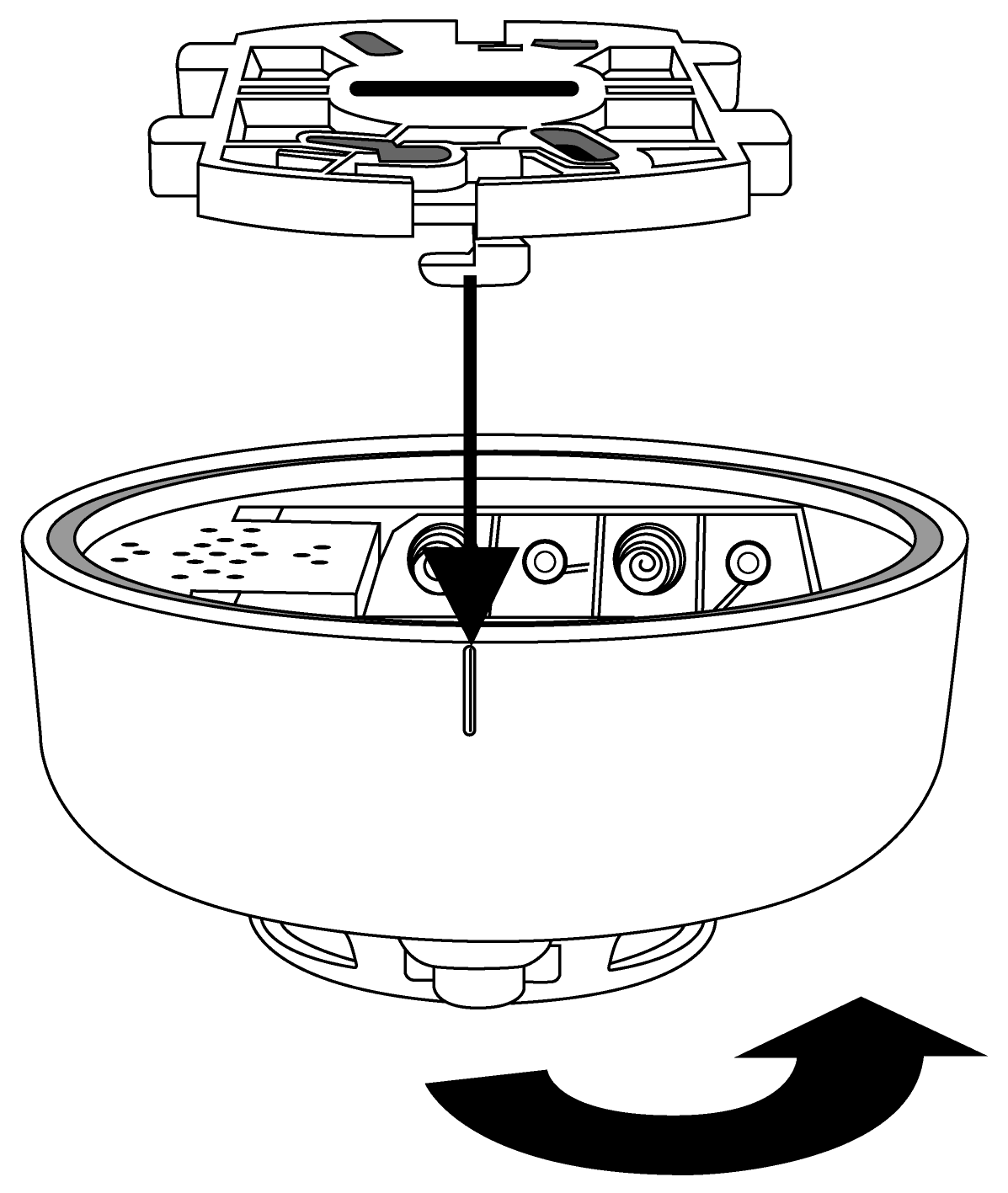

Vaihe 3. Kohdista ilmaisimen yksiviivainen merkintä yhden kiinnitysraudan koukun kanssa. Aseta savuilmaisin koukkuihin ja kierrä laitetta vastapäivään lukitaksesi paikalleen. Asennus on nyt valmis.
Savuilmaisimen testaaminen
Paina savuilmaisimen Oppiminen/Testaus -painiketta testataksesi, toimiiko savuilmaisin normaalisti.
Jos savuilmaisin toimii normaalisti, LED syttyy lyhyesti ja savuilmaisin antaa 2-sävelisen piippauksen.
Jos summeri antaa kolme kertaa 2-sävelisen piippauksen, se tarkoittaa ”Optinen ontelo” savuilmaisimessa on joko likainen tai toimintahäiriöinen.
Jos LED ei syty eikä piippausta kuulu, savuilmaisin on joko viallinen tai sen paristot ovat tyhjät.
Valvontasignaali
Asennuksen jälkeen savuilmaisin lähettää valvontasignaaleja automaattisesti ohjauspaneelille satunnaisin 30–50 minuutin välein.
Jos ohjauspaneeli ei ole vastaanottanut savuilmaisimen signaalia ennalta asetetun ajan kuluessa, paneeli pitää kyseistä savuilmaisinta viallisena ja reagoi paneelin asetusten mukaisesti.
Savun havaitseminen
Kun savun pitoisuus ylittää asetetun kynnysarvon, savuilmaisin lähettää hälytyssignaalin ohjauspaneelille ja aktivoi summerin soittamaan jatkuvaa hälytystä 10 sekunnin ajan. LED vilkkuu nopeasti.
Kun savuhälytys on lähetetty, savuilmaisin jatkaa seurantaa ja lähettää hälytyssignaaleja joka 2. minuutti, jos savun pitoisuus pysyy yli hälytyskynnyksen. Tämä 2 minuutin sykli toistuu, kunnes savun pitoisuus palautuu normaaliksi. Hälytys voidaan myös pysäyttää manuaalisesti käyttämällä ”Hälytyksen hiljentäminen” toimintoa.
Hälytyksen hiljentäminen
Kun hälytys kuuluu, Oppiminen/Testaus -painikkeen painaminen asettaa savuilmaisimen 10 minuutin hälytyksen mykistystilaan ja hälytys lakkaa.
Tämän 10 minuutin hälytyksen mykistysjakson aikana LED vilkkuu joka sekunti.
Kun 10 minuutin jakso päättyy, savuilmaisin antaa 2-sävelisen piippauksen ja palaa normaaliin toimintatilaan. Jos savun pitoisuus on edelleen hälytyskynnyksen yläpuolella, savuilmaisin aloittaa hälytyksen uudelleen.
Uudelleenkalibrointi
Koska ilmaisimen toimintaehtoja voi muuttua asennuksen jälkeen, saatat haluta kalibroida ilmaisimen uudelleen ottaakseen uuden savunilmaisukynnyksen ja varmistaaksesi parhaan mahdollisen toiminnan. Tätä varten,
Pidä Oppiminen/Testaus -painiketta painettuna 10 sekuntia, kunnes LED alkaa vilkkua. Savuilmaisin antaa kaksi lyhyttä piippausta ja seuraa sitten Kalibroinnin prosessia kuvaavaa menettelyä Oppiminen/Aloittaminen -kohdassa ottaakseen uuden viitearvon.
Aina kun paristot poistetaan ja asetetaan takaisin, savuilmaisin suorittaa myös kalibroinnin edellä kuvattujen ohjeiden mukaisesti.
Automaattikalibrointi
Ensiasennuksen jälkeen savuilmaisin suorittaa automaattikalibroinnin 4 tunnin kuluttua. Tämän jälkeen se suorittaa automaattikalibroinnin kerran kuukaudessa. Automaattikalibroinnin aikana savuilmaisin ei anna ääntä. Jokainen kalibrointinäytteenotto kestää 2 minuuttia; jos prosessi epäonnistuu, sitä yritetään uudelleen enintään 5 kertaa. Jos 5. yritys epäonnistuu, LED vilkkuu nopeasti ja savuilmaisin lähettää kalibroinnin epäonnistumiskoodin ohjauspaneelille.
LED-vilkku voidaan peruuttaa poistamalla ja palauttamalla paristot tai käynnistämällä kalibrointiprosessi manuaalisesti. Jos manuaalinen kalibrointi epäonnistuu uudelleen, savuilmaisin antaa jatkuvia piippauksia. Tällöin poista ja palauta paristot piippausten lopettamiseksi (odota 30 sekuntia paristojen poistamisen jälkeen ennen niiden uudelleenasentamista).
Huom:
Kun automaattikalibrointi epäonnistuu, savuhälytyksen toiminto toimii silti normaalisti käyttäen aiempaa hälytyskynnysarvoa.
Huolto ja puhdistus
Säännöllinen huolto ja puhdistus auttavat pitämään savuhälyttimesi hyvässä toimintakunnossa.
Testaa savuhälytintä viikoittain varmistaaksesi, että hälytysääni ja merkkivalot toimivat oikein. Puhdista savuhälytin vähintään kerran 6 kuukaudessa. Imuroi varovaisesti savunilmaisinlaitteen tunnistuskammiosta ja urista kertynyt lika/pöly/pienet hiukkaset. Puhdista kotelo pyyhkimällä se huolellisesti kostealla liinalla ja kuivaa. Älä päästä vettä hälyttimeen. Älä koskaan käytä puhdistusaineita, pesuaineita tai liuottimia ilmaisimessa. Vältä ilmanraikastimen, hiuslakan tai muiden aerosolien suihkuttamista lähellä savuhälytintä. Älä maalaa äläkä muokkaa ilmaisinta missään olosuhteissa
Käyttöikä
Savuhälyttimellä on enimmäiselinkaari 10 vuotta asennuspäivämäärästä. Sinun tulisi vaihtaa savuhälytin välittömästi sen jälkeen 10 vuotta palvelun jälkeen. On suositeltavaa kirjoittaa ”Vaihdettava” päivämäärä (10 vuotta asennuspäivästä) ilmaisimen taakse ennen asennusta.
