# VESTA-441

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRWmLcssuAhZkUFRkw6oy%2Fimage.png?alt=media&#x26;token=ae14314c-1ad6-449b-86b5-0c5f81141e17" alt="" width="368"><figcaption><p>VESTA-441</p></figcaption></figure>

#### 1. Productlijst Zonne-energiesysteem

Met efficiënte mono-zonnepanelen en een hoogcapaciteits LifePO4-batterij levert het VESTA zonne-energiesysteem constante stroom aan buitentoestellen zoals netwerkbruggen en camera's. Perfect voor gebieden waar netwerk- en stroomvoorziening moeilijk te realiseren is, het elimineert bedrading en verlaagt investeringskosten.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2iPnhr2MXGIdy8YLtJZe%2Fimage.png?alt=media&#x26;token=2b2fd063-cedb-4029-b478-c35bef55e151" alt=""><figcaption><p>Productlijst Zonne-energiesysteem</p></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FklDDMl1RWHbLfICwVyHY%2Fimage.png?alt=media&#x26;token=63bb260d-c7a0-4591-825d-021c820a4661" alt=""><figcaption><p>Kenmerken</p></figcaption></figure>

***

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLe9ftqT7fAZx8BUbTI8W%2Fimage.png?alt=media&#x26;token=effdb254-ede4-4607-8d6f-740fe49f330b" alt=""><figcaption><p>Inhoud van de verpakking</p></figcaption></figure>

#### 2. Inhoud van de verpakking

* Zonnepaneel x 1
* Cilinderbeugel x 1
  * De <mark style="color:groen;">**accu is inbegrepen**</mark> in de arm zelf
* Beugelband x 2
* Camera montageplaat x 1
* Ronde buissteun voor zonnepaneel x 1
* Vliegtuigschroef x 3
* Kruiskopschroef x 1
* Vierkante kopsschroeven x 4
* Plugschroef x 4
* Eén-op-drie DC 12V x 1

***

#### 3. Installatie

{% hint style="info" %}
Zonnepanelen moeten naar de zon gericht zijn om schaduw van huizen of bomen te vermijden.
{% endhint %}

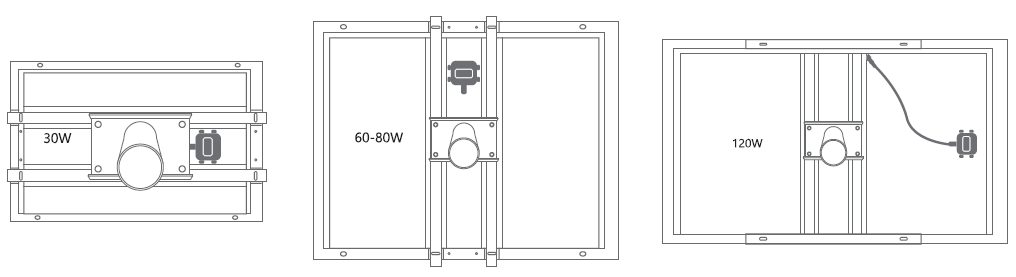

* Zoek de ronde buissteun en bevestig deze met vier vierkante schroeven aan de schroefgaten van het I-frame/U-vormig frame van het zonnepaneel.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAn55AHgBmZJvhd4cm23o%2Fimage.png?alt=media&#x26;token=d563779f-a46b-4ca4-bc56-05f636c397a6" alt=""><figcaption><p>1</p></figcaption></figure>

* **Paalmontage:** Steek de twee banden respectievelijk in de bovenste en onderste gaten onderaan de batterijbak (let op: de boven- en ondergaten zijn 4), vind de vaste positie op de paal, trek de armen aan en zet ze stevig vast.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiPKdUdvRouGarH540lOG%2Fimage.png?alt=media&#x26;token=17f4b3bd-1d20-4ce8-aef4-10e1b418963f" alt=""><figcaption><p>2</p></figcaption></figure>

* **Muurmontage:** Gebruik een stift om vier gaten op de muur te markeren, boor gaten met een boor en zet ze vast met pluggen/expansiebouten (twee aan elke kant).

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2yObZ003f7DuQrsAibdN%2Fimage.png?alt=media&#x26;token=cdd4a635-9aa5-45ed-b8ea-37ab5c87b378" alt=""><figcaption><p>3</p></figcaption></figure>

* **Installeer zonnepanelen:** Nadat het batterijcompartiment is bevestigd, installeer de zonnepanelen met de ronde buisbeugel en zoek een goede hoek voor de aansluitmontage (let op: de oriëntatie van het batterijcompartimentpaneel en de zonnepanelen moet de zonnige zijde zijn — pal zuid/zuiden-oost tot zuiden-west; noordmontage is ongeldig), en bevestig het met 3 vliegtuigschroeven.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkKMB6Biu19yKthsZaMd9%2Fimage.png?alt=media&#x26;token=3b06d077-a86b-4b99-ac3a-2ff8bc764edf" alt=""><figcaption><p>4</p></figcaption></figure>

***

#### 4. Bediening van het paneel

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5t7eFcYhBWAxwEStDW8F%2Fimage.png?alt=media&#x26;token=a48a99fe-4eb5-448b-9558-503cf21fc697" alt="" width="375"><figcaption><p>Bediening van het paneel</p></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRLOrPx72miWs5PVeutVq%2Fimage.png?alt=media&#x26;token=1aea2e03-b174-4864-84d0-4daba211e44e" alt=""><figcaption><p>Controlelampje </p></figcaption></figure>

***

#### 5. Voorzorgsmaatregelen / Veelvoorkomende storingen en reparaties

{% hint style="warning" %}
**Voorzorgsmaatregelen:**

1. Het fotovoltaïsche paneel mag niet worden aangesloten op andere stroombronnen of niet-compatibele apparaten om schade te voorkomen.
2. Fotovoltaïsche panelen en gerelateerde apparaten moeten stevig worden bevestigd om vallen door wind te voorkomen.
3. Demonteer het product niet zelf, omdat dit het onderhoud kan beïnvloeden (bevat lithiumbatterij, die op de juiste manier moet worden gerecycled).
4. Na volledige lading kan de batterij 2–3 regenachtige dagen ondersteunen.
5. Om geforceerd uit te schakelen, druk op de “O”-toets van de schakelaar — het systeem stopt met werken.
6. Om te starten, druk op de schakelaar; het indicatielampje wordt groen en het systeem begint te werken.
   {% endhint %}

**Veelvoorkomende storingen en reparaties:**

1. Controleer of de schakelaar aan staat
2. Controleer of het indicatielampje groen is
3. Controleer aansluitkabels of waterinbraak
4. Controleer of het paneel en de kabels correct zijn aangesloten
5. Bij problemen, neem contact op met de aftersales-service

***

**Website:** [vestasecurity.eu](https://vestasecurity.eu)
