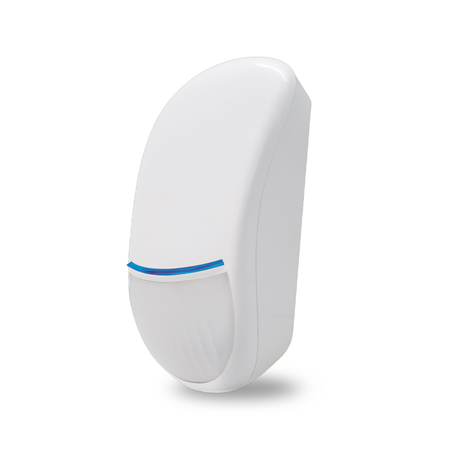

# VESTA-429N

## VESTA dubbeltechnologie bekabelde detectoren met EOL-weerstanden G3

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FI8aEMY8z6LqHQukSyiuO%2Fimage.png?alt=media&#x26;token=6a4a273f-9a49-4045-a262-311d419a39ff" alt=""><figcaption></figcaption></figure>

#### PLUG & PLAY MET VESTA

{% hint style="success" %}
Bedradingsgids met VESTA HYBRIDE PANEEL:&#x20;
{% endhint %}

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAU6VTlzK4CmZDHZ0QuFc%2Fimage.png?alt=media&#x26;token=2d98e14d-9e41-4dcb-93c0-00e1f0ccd4f0" alt=""><figcaption></figcaption></figure>

### INLEIDING

VESTA bekabelde detectoren vormen de beste keuze voor residentiële en industriële installaties in de beveiligingssector. Ze gebruiken alleen digitale PIR's, waardoor de conversie die gewoonlijk nodig is in traditionele detectoren - waarbij de analoge PIR wordt versterkt en naar digitaal wordt omgezet - wordt vermeden. Dankzij de VOLLEDIG digitale technologie is de detector veel nauwkeuriger in het detecteren van inbraken en ondervindt hij geen storingen door factoren zoals: wit licht, ultraviolet licht, temperatuur, luchtbeweging door verwarmings-/koelsystemen en is hij volledig immuun voor uitgezonden en geleide elektromagnetische storingen. ProLine-detectoren zijn uitgerust met lenzen ontworpen door AMC en vervaardigd door Fresnel Technologies, Inc. LODIFF®-technologie voor optiekrealisatie in combinatie met POLY IR®-materialen maken het een product van de hoogste kwaliteit en efficiëntie. Alle ProLine-detectoren zijn huisdiervriendelijk tot een bereik van 15 m, met een hoek van 100 graden. De sensor is uitgerust met micromodule(s) van de nieuwste generatie, met zeer laag achtergrondgeluid, en kan worden geleverd met verschillende frequenties in overeenstemming met de wetgeving van de afzonderlijke landen.

<table data-view="cards"><thead><tr><th></th><th></th><th></th><th data-hidden data-card-cover data-type="files"></th></tr></thead><tbody><tr><td><p><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmPwUY1un8PcK1PU0RDo%2Fimage.png?alt=media&#x26;token=c38b6a8f-eb9c-4367-9246-edc7fdd2b191" alt="" data-size="original"></p><p>Bescherming tegen wit licht De detector wordt digitaal gefilterd tegen wit licht.</p></td><td></td><td></td><td></td></tr><tr><td><p><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAj0xi4y8QgucZZr2ihsB%2Fimage.png?alt=media&#x26;token=59215a7e-8cf4-4c82-8f92-4155bafb104b" alt="" data-size="original"></p><p>Volledig digitale PIR De detector bevat geen analoge componenten; de volledig digitale PIR is direct verbonden met de microprocessor.</p></td><td></td><td></td><td></td></tr><tr><td><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Faoxhxa7LmQzFeBjbjfax%2Fimage.png?alt=media&#x26;token=500eeb84-0132-4645-9b3a-aa85a422b6ff" alt="" data-size="original"></td><td>Hoge RFI-bescherming Dankzij het volledig ontbreken van traditionele versterkers heeft de detector een zeer hoge RFI-immuniteit.</td><td></td><td></td></tr><tr><td><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FT6zfMNH7Y5oX2o8WguOl%2Fimage.png?alt=media&#x26;token=3dbe7a8c-a57e-4b4a-9c7a-ebb67d551548" alt="" data-size="original"></td><td>Huisdiervriendelijk Al onze detectoren zijn huisdiervriendelijk tot 15 kg, dankzij het nieuwe lensontwerp in combinatie met het digitale analysekader.</td><td></td><td></td></tr><tr><td><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUUygyfqeF5FwAfCZCCba%2Fimage.png?alt=media&#x26;token=2174e46a-256e-4f8e-83ec-704487e1dba4" alt="" data-size="original"></td><td>Ultraviolette stabilisatie POLY IR®4 materiaal voor lenzen Het lensmateriaal is POLY IR®. Het biedt de beste combinatie van transmissie, milieu‑stabiliteit en kleur van alle polymeren. Materialen beschikbaar voor het 8–14 micron bereik van het infrarood.</td><td></td><td></td></tr><tr><td><p><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRFzRWHLxD45NIveFNoyz%2Fimage.png?alt=media&#x26;token=77d1ceeb-cf4f-47e0-80b9-90e3473a1b50" alt="" data-size="original"></p><p>LODIFF® Fresnel-lenstechnologie De lensarray is gemaakt door het tegelgewijs samenvoegen van LODIFF®-lenzen. Deze lenzen bieden aanzienlijk verbeterde prestaties ten opzichte van typische Fresnel-lenzen met constante groefbreedte.</p></td><td></td><td></td><td></td></tr></tbody></table>

### INSTALLATIEPROCEDURE

* Draai met een dunne schroevendraaier de schroef aan de onderzijde los en open de behuizing (zie figuur 1)
* Verwijder de PCB uit de basis door te wrikken op de ABS-steunen (zie figuur 2)
* Prik de aanslag in de basis van de kap op het gewenste punt voor bevestiging (of gebruik de optionele zwenkbeugel niet IMQ-gecertificeerd)
* Prik de aanslag in de basis en bevestig een schroef tussen muur en kap voor anti‑sabotage aan de achterkant (zie fig. 2)
* aanbevolen hoogte van 1,8 m tot 2,2 m
* schuif de kabel in de achterste uitsparing en door het bovenste gat naar buiten
* Sluit de aansluitklemmen aan volgens de verbindingen in de figuur.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fc5Jd5EDpXihM1MO9tIK0%2Fimage.png?alt=media&#x26;token=ad3c305b-97a4-4c57-904c-aaea817d6f3d" alt=""><figcaption><p>Fig. 1</p></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIqWCUaddYemVCpcrshRs%2Fimage.png?alt=media&#x26;token=9549108b-b5fc-4070-b823-faf229859715" alt=""><figcaption><p>Fig. 2 </p></figcaption></figure>

{% hint style="warning" %}
OPMERKING: bedek het gezichtsveld van de detector niet, gedeeltelijk of geheel OPMERKING: de huisdiervriendelijke functie is niet IMQ-gecertificeerd
{% endhint %}

### LED-FUNCTIES

Tijdens normaal gebruik:

* <mark style="color:groen;">**GROENE LED**</mark>: PIR-alarm
* <mark style="color:geel;">**GELE LED**</mark>: MW-alarm
* <mark style="color:blauw;">**BLAUWE LED**</mark>: Algemeen alarm (PIR en MW)
* AM-VERSIE: in geval van masking knippert de LED die overeenkomt met de gemaskeerde technologie bij het openen van de alarmcontacten met MASK-contact AM-versie (antimasking‑versie) De AM‑versie voorziet in een continue zelftest; bij een afwijking die langer dan 15 seconden duurt, meldt de sensor de volgende signalering:
* VOEDING BUITEN DE NOMINALE DREMPELS: afwisselend knipperen van geel en groen met geopend Mask-contact
* PIR VELD ZELFTEST groene led knippert met geopend MASK-contact
* MW VELD ZELFTEST gele led knippert met geopend MASK-contact

### AANPASSING EN AANSLUITING

Dip 1 --> uit = led uit - aan = led aan\*

Dip 2 --> uit = 15 m - aan = 7 m bereik&#x20;

Dip 3 --> uit = 1 puls - aan = 2 pulsen&#x20;

Dip 4 - 5 --> UIT-UIT = AND AAN-UIT = OR AAN-AAN = AUTO OR\*&#x20;

Trimmer Bereik = alleen gebruikt voor MW&#x20;

Jumpers T - A - EOL open = alle contacten vrij zonder weerstanden&#x20;

Jumpers T - A - EOL gesloten = dubbele balans (zie onderstaande waarden)&#x20;

ALARM: klemmen NC (EOL-jumper open)&#x20;

Sabotage: klemmen NC (EOL-jumper open)&#x20;

MASKER: klem NC (met EOL-jumper open - alleen voor AM‑versie)&#x20;

BS: klem voor externe LED‑besturing en MW&#x20;

DT2AM + en - = VOEDING: voedingsspanning 9 - 15 Vdc @ 27 mA nominaal

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlOgwKe9PtYKJH91AD6eH%2Fimage.png?alt=media&#x26;token=ac23426d-2e8b-4578-a4dc-e3bc733d0928" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FW43v0TmU9xudRG2iy8iE%2Fimage.png?alt=media&#x26;token=c3f5a621-e185-42ed-ac2b-9de54532e468" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCOjmUBWSw797zkdA7oIP%2Fimage.png?alt=media&#x26;token=ff6b8cbe-2aa2-4140-8e2a-c4f6ec1eb276" alt=""><figcaption></figcaption></figure>

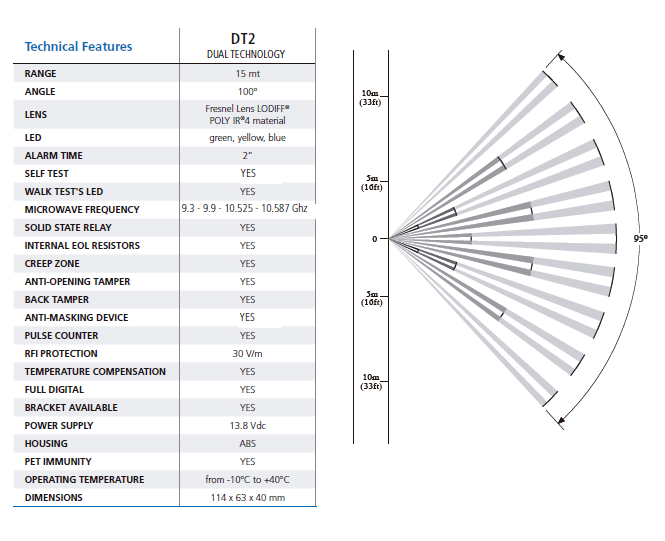

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fe5ssRIPHnbTbXjhWHjjq%2Fimage.png?alt=media&#x26;token=4d495c92-d3bc-4be3-a7a3-946aff631c53" alt=""><figcaption><p>Datasheet</p></figcaption></figure>

\
ZIJVIEW

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWgxnYsbREgumJ0KsjRbW%2Fimage.png?alt=media&#x26;token=080f3a64-a912-46fd-84d2-ecdf6f2670f8" alt=""><figcaption></figcaption></figure>
