VESTA-423

VST-897-IL-SF1-2W (lithium)

PIR bewegingssensorcamera

Inleiding

De VST-897 is een passieve infrarode (PIR) bewegingssensorcamera. Hij kan draadloze signalen en vastgelegde afbeeldingen (beeldkwaliteit tot 1280 x 720 pixels) naar het bedieningspaneel zenden bij bewegingsdetectie.

De PIR-camera is ontworpen om een typische detectiebereik van 12 meter te bieden wanneer deze op 2,3-2,5 meter boven de grond is gemonteerd. Wanneer de huisdierimmuniteitsfunctie is ingeschakeld, zal de bewegingssensorcamera geen huisdieren tot 25 kg detecteren wanneer deze op 2,3-2,5 meter boven de grond is gemonteerd.

De VST-897 is ontworpen met twee maskeringssensoren. De anti-masking-functie maakt detectie mogelijk van pogingen om het apparaat te verblinden door objecten in het gezichtsveld te plaatsen of door het apparaat te bedekken of te schilderen.

Voor de PIR-camera wordt afstandsconfiguratie ondersteund. Naast het aanpassen van de jumper-schakelaars, kunnen gebruikers de huisdierimmuniteitsfunctie in- of uitschakelen en de gevoeligheid van de PIR-camera aanpassen via de webpagina van het bedieningspaneel of de Home Portal Server.

De PIR-camera bestaat uit een ontwerp in twee delen bestaande uit een kap en een basis. De kap bevat alle elektronica en optiek en de basis biedt een bevestigingsmogelijkheid. De basis heeft uitsparingen voor montage op een vlakke oppervlakte, of er wordt een montagesteun geleverd voor hoekmontage en oppervlakmontage.

De VST-897-serie omvat de volgende modellen:

Model	Flits-LED	Infrarood-LED	Anti-masking
VST-897	●		●
VST-897-IL		●	●
VST-897L	●
VST-897L-IL		●

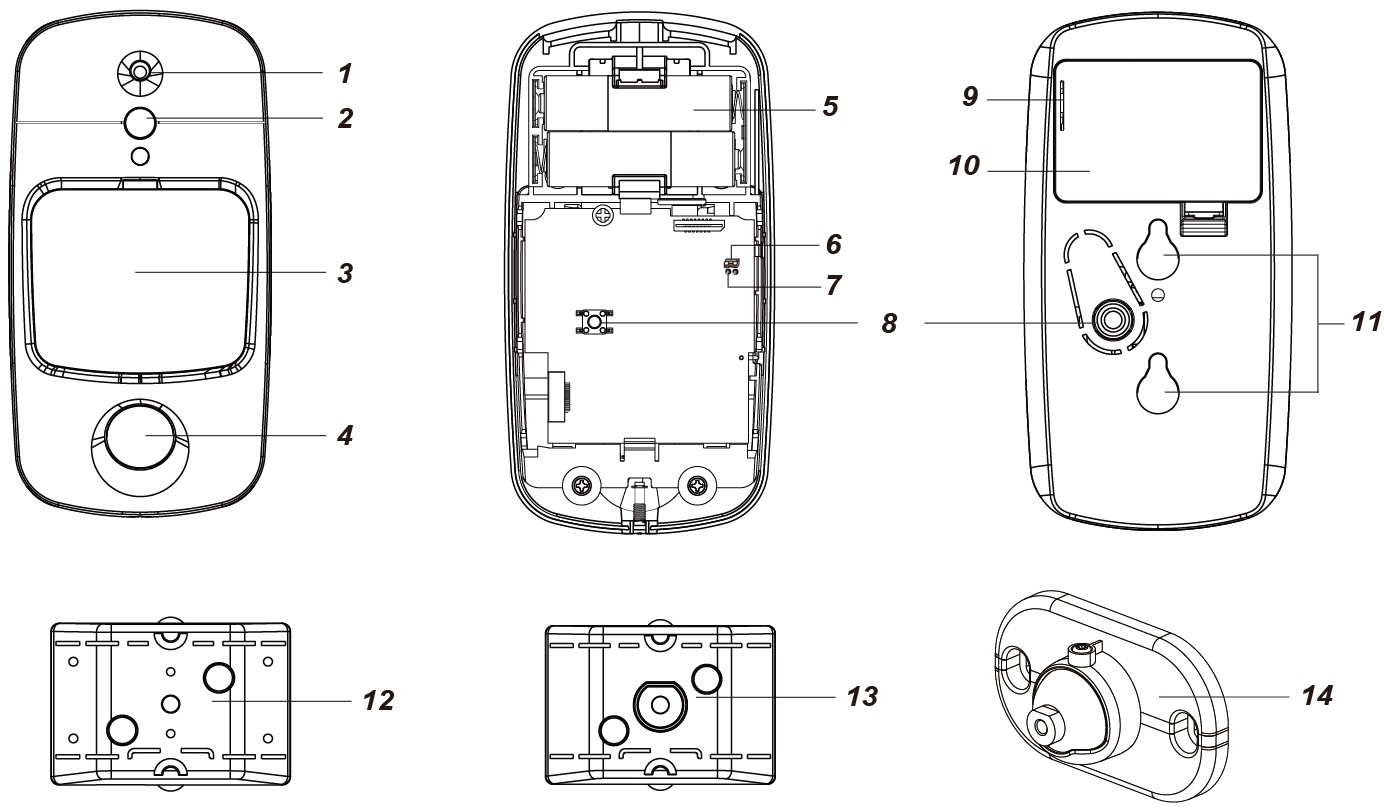

Onderdelenidentificatie

1. Flits-LED / Infrarood-LED

De Flits-LED of Infrarood-LED levert voldoende licht voor beeldvastlegging onder weinig lichtomstandigheden.

1. Rode LED / functieknop

Rode LED: (Raadpleeg LED-indicator zie hieronder voor details)

Gebruik van de functieknop:

• Houd de knop 3 seconden ingedrukt om een leercode te verzenden, laat los wanneer de rode LED oplicht.

• Druk eenmaal op de knop om 3 minuten in testmodus te gaan.

• Druk eenmaal op de knop om een leercode naar de repeater/router te verzenden.

1. IR-sensor

2. PIR-cameralens

3. Batterijcompartiment

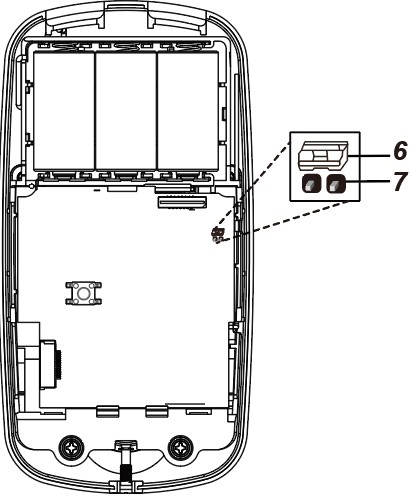

4. Jumper Schakelaar Pet Immunity Inschakelen/Uitschakelen (JP3)

Jumper Aan De jumperverbinding is geplaatst en verbindt de twee pinnetjes.

Jumper Uit De jumperverbinding is verwijderd of “geparkeerd” op één pin.

Wanneer ingesteld op AAN, is Pet Immunity uitgeschakeld (fabrieksinstelling).

Wanneer ingesteld op UIT, is Pet Immunity ingeschakeld.

1. Gevoeligheidsverhoger Jumper Schakelaar (JP4)

Wanneer ingesteld op AAN, is de detectiegevoeligheid van de PIR hoog.

Wanneer ingesteld op OFF, is de detectiegevoeligheid van de PIR op normaal niveau (fabrieksinstelling).

1. Tamper-schakelaar

2. Batterij-isolator

3. Batterijvakdeksel

4. Ooggaten voor haken

5. Montagesteun A

6. Montagesteun B (voor draaibare houder)

7. Draaibare houder (optioneel, apart verkrijgbaar)

Kenmerken

LED-indicator

In de normale bedrijfsmodus zal de rode LED niet oplichten behalve in de volgende situaties:

• Wanneer de PIR-camera een lage batterijconditie heeft, zal de rode LED elke keer dat hij een gedetecteerde beweging verzendt 2 seconden knipperen.

• Wanneer de kap wordt geopend en de sabotage-schakelaar wordt geactiveerd, zal de rode LED 2 seconden knipperen om aan te geven dat hij een “sabotage”-signaal verzendt.

• Wanneer de sabotageconditie aanhoudt, zal de rode LED elke keer dat een gedetecteerde beweging wordt verzonden 2 seconden knipperen.

• Wanneer de PIR-camera de testmodus ingaat, zal de rode LED 1 seconde knipperen. Tijdens de testmodus zal de rode LED ook 2 seconden knipperen telkens wanneer een beweging wordt gedetecteerd.

• Wanneer de PIR-camera zich in een opwarmperiode van 30 seconden bevindt, zal de rode LED langzaam knipperen.

• Wanneer de PIR-camera vastgelegde afbeeldingen verzendt onder foutcondities (lage batterij, sabotage-schakelaar geactiveerd), zal de rode LED continu knipperen.

De LED zal niet knipperen als de sabotage-schakelaar en de batterijen van de PIR-camera normaal zijn en hij zich niet in de testmodus bevindt,

Als de LED knippert om signaaloverdracht aan te geven, zal hij twee keer snel knipperen bij ontvangst van een bevestiging van het paneel.

Beeldopname

Wanneer het alarmsysteem is ingeschakeld, zal de PIR-camera bij bewegingsdetectie 1, 3 of 6 alarmafbeeldingen vastleggen in een resolutie van 1280 x 720 pixels, of alarmafbeeldingen in een resolutie van 640 x 360 of 320 x 184 pixels (programmeertbaar vanaf het bedieningspaneel). U kunt ook handmatig via het bedieningspaneel een foto laten maken door de PIR-camera. De vastgelegde afbeeldingen worden naar het bedieningspaneel overgedragen zodat gebruikers deze kunnen bekijken.

Opmerking:

Als uw PIR-camera is geïnstalleerd op een locatie waar het gezichtsveld van de camera een complexe omgeving is met intens licht of veel kleuren, zullen de vastgelegde afbeeldingen groot in bestandsgrootte zijn, wat mogelijk leidt tot afkapping wanneer de afbeeldingen naar het bedieningspaneel worden verzonden.

Opwarmperiode

Wanneer de PIR-camera wordt ingeschakeld, warmt de PIR-camera 30 seconden op. Tijdens de opwarmperiode van 30 seconden wordt de PIR-camera niet geactiveerd.

Slaap-timer

De PIR-camera heeft een “slaaptijd” van ongeveer 1 minuut om energie te besparen. Na het verzenden van een gedetecteerde beweging zal de PIR-camera niet opnieuw uitzenden gedurende 1 minuut.

Aanhoudende beweging voor de PIR-camera zal dus de batterijen niet uitputten.

Batterij

De PIR-camera gebruikt drie 3V CR123-lithiumbatterijen in serie als voedingsbron.

De PIR-camera beschikt over een functie voor detectie van lage batterij. Wanneer de batterijspanning laag is, zendt de PIR-camera een signaal voor lage batterij naar het bedieningspaneel. Als er beweging wordt gedetecteerd bij lage batterijconditie, zal de rode LED 2 seconden knipperen.

Bij het vervangen van de batterijen, druk tweemaal op de sabotage-schakelaar of de functietoets nadat de oude batterijen zijn verwijderd om de resterende stroom volledig te ontladen voordat u nieuwe plaatst.

Sabotagebescherming

De PIR-camera is beveiligd door een sabotage-schakelaar die wordt ingedrukt wanneer de PIR-camera correct is geïnstalleerd. Wanneer de PIR-camera van het gemonteerde oppervlak wordt verwijderd of de kap wordt geopend, wordt de sabotage-schakelaar geactiveerd en zal de PIR-camera een sabotage-open signaal naar het systeembedieningspaneel sturen om de gebruiker te waarschuwen. Als beweging wordt gedetecteerd wanneer de sabotage-schakelaar open is, zal de rode LED 2 seconden knipperen.

Supervisie

De PIR-camera voert periodiek een zelftest uit door elke 15 tot 18 minuten een toezichtsignaal te verzenden.

Testmodus

• De testmodus stelt u in staat het detectiebereik van de PIR-camera te controleren (niet de opname-dekking).

• Druk eenmaal op de functietoets om de testmodus voor 3 minuten in te schakelen; de rode LED zal 1 seconde knipperen.

• Tijdens de testmodus is de slaap-timer uitgeschakeld. U kunt de PIR-camera activeren om het IR-detectiebereik te controleren. Elke keer dat de PIR-camera wordt geactiveerd, zal de rode LED 2 seconden knipperen.

Leren

• Schakel de PIR-camera in door de batterij-isolator te verwijderen.

• Zet het bedieningspaneel in leerstand; raadpleeg de handleiding van het bedieningspaneel voor details.

• Houd de functietoets 3 seconden ingedrukt en laat de knop los wanneer de rode LED oplicht. (Om in te leren bij een batterijgevoed paneel, druk nadat u de functietoets 3 seconden hebt ingedrukt nogmaals 1 seconde op de functietoets.)

• De rode LED blijft 25 seconden branden in de leerstand; voeg de PIR-camera in deze periode toe aan het bedieningspaneel (raadpleeg uw bedieningspaneel om het leerproces te voltooien). Als de PIR succesvol aan het bedieningspaneel is toegevoegd, zal de rode LED 6 keer knipperen ter indicatie. Als de PIR niet binnen 25 seconden is toegevoegd, herhaal dan het leerproces.

Opmerking:

• Als de PIR-camera al in een bedieningspaneelsysteem bestaat, moet u de PIR-camera eerst uit het bedieningspaneel verwijderen voordat u deze in een ander bedieningspaneel kunt inleren.

• Wanneer u de PIR-camera inleert bij een repeater/router, druk dan eenmaal op de functietoets (in plaats van deze 3 seconden ingedrukt te houden) om een leercode te verzenden

Walk Test

• Nadat de PIR-camera is ingeleerd, zet het bedieningspaneel in de “Walk Test” modus, houd de PIR-camera op de gewenste locatie en druk op de functietoets om te bevestigen dat deze locatie binnen het signaalbereik van het bedieningspaneel ligt; raadpleeg de handleiding van het bedieningspaneel om de Walk Test te voltooien.

• Wanneer u tevreden bent dat de PIR-camera werkt op de gekozen locatie, kunt u doorgaan met de montage.

Bewerk het bedieningsgebied van de PIR-camera

1. Gebruik de functie “Apparaat bewerken” op de webpagina van het paneel om de gebiedsinstelling te wijzigen.

2. Voor het apparaat dat rechtstreeks met het paneel communiceert, is de instelling voltooid na het klikken op OK.

Voor het apparaat dat een repeater gebruikt, druk op de functietoets om een leercode te verzenden nadat u de gebiedsinstelling hebt gewijzigd.

Huisdierimmuniteitsfunctie

De PIR-camera ondersteunt de huisdierimmuniteitsfunctie en zal geen huisdieren tot 25 kg detecteren om vals alarm te minimaliseren.

De huisdierimmuniteitsfunctie kan worden in- of uitgeschakeld door de positie van de jumper schakelaar (JP3) te wijzigen. Wanneer de jumper schakelaar (JP3) op ON is ingesteld, is huisdierimmuniteit uitgeschakeld (fabrieksinstelling). Wanneer JP3 op OFF is ingesteld, is huisdierimmuniteit ingeschakeld. De huisdierimmuniteitsfunctie kan ook op afstand worden aangepast zoals beschreven in Afstandsinstelling sectie hieronder.

Gevoeligheidsverhogerfunctie

U kunt de gevoeligheidsverhoger-jumper gebruiken om de detectiegevoeligheid van de PIR te verhogen. Om de detectiegevoeligheid te verhogen, zet u de jumper schakelaar (JP4) op ON. Om de normale detectiegevoeligheid te behouden, zet u JP4 op OFF (fabrieksinstelling). De functie voor het verhogen van de gevoeligheid kan ook op afstand worden aangepast zoals beschreven in Afstandsinstelling sectie.

Afstandsinstelling

• De PIR-camera ondersteunt afstandsinstelling van huisdierimmuniteit en gevoeligheid.

• Wanneer de PIR-camera wordt ingeschakeld, worden de huisdierimmuniteitsfunctie en gevoeligheid bepaald door de JP3- en

JP4-instellingen. Gebruikers kunnen ofwel de jumper-instellingen aanpassen of op afstand de huisdierimmuniteit en gevoeligheidsinstellingen vanaf het bedieningspaneel wijzigen. De externe instelling overschrijft de jumper-instellingen.

Webpagina van het bedienpaneel:

1. Ga op de lokale webpagina van het paneel naar de pagina Apparaat bewerken door op “Bewerken” van de IR-vermelding te klikken.

2. Druk eenmaal op de Testknop waarna de sectie Sensorinstelling zal worden weergegeven. Voer de waarde in voor de gewenste instellingen en klik op OK om te bevestigen. Raadpleeg de onderstaande tabel voor configuratiedetails. Bijvoorbeeld, als u Huisdierimmuniteit wilt inschakelen en het gevoeligheidsniveau op “normaal” wilt zetten, kunt u 03 invoeren.

IR-configuratie	Pet Immunity	Gevoeligheid
00	Nee	Hoog
01	Nee	Normaal
02	Ja	Hoog
03	Ja	Normaal

1. Druk eenmaal op de functietoets op de PIR-camera om een signaal naar het bedieningspaneel te sturen; de nieuwe instellingen worden onmiddellijk toegepast. Als de knop niet wordt ingedrukt, worden de nieuwe instellingen toegepast bij de volgende signaaloverdracht, bijvoorbeeld bij verzending van het toezichtsignaal of het IR-trigger-signaal.

Home Portal Server:

1. Ga op de Home Portal Server naar de apparaatinstellingpagina, klik op de VST-897 apparaatrij en selecteer “Remote Configuration”.

2. Selecteer de gewenste instelling voor Huisdierimmuniteit (Inschakelen/Uitschakelen), Gevoeligheid (Hoog/Normaal) en Slaapmodus (Normaal/Geoptimaliseerd) uit de vervolgkeuzelijsten en klik op “Verzenden” om de instelling te bevestigen.

3. Druk eenmaal op de functietoets op de PIR-camera om een signaal naar het bedieningspaneel te sturen; de nieuwe instellingen worden onmiddellijk toegepast. Als de knop niet wordt ingedrukt, worden de nieuwe instellingen toegepast bij de volgende signaaloverdracht, bijvoorbeeld bij verzending van het toezichtsignaal of het IR-trigger-signaal.

Maskeringsdetectie

• De PIR-camera is uitgerust met maskeringssensoren om elke minuut pogingen tot maskering (blokkering) door een indringer te detecteren.

• Wanneer een maskeringsgebeurtenis wordt gedetecteerd en de maskeringsconditie 3 minuten aanhoudt, zal de PIR-camera een maskeringsalarm signaal naar het bedieningspaneel sturen om de gebruiker te informeren over de maskeringconditie.

• Nadat maskering/blokkering is verwijderd gedurende 3 minuten, zal de PIR-camera een herstel-signaal naar het paneel sturen.

Installatie

Installatierichtlijn

• De PIR-camera is ontworpen om op een vlak oppervlak of in een hoek te worden gemonteerd.

• De basis heeft uitsparingen waar het plastic dunner is, voor oppervlaktemontage. Een montagesteun kan worden gebruikt voor hoek- en oppervlakbevestiging.

• Om valse maskeringsmeldingen te voorkomen, zorg ervoor dat er minstens 20 centimeter vrije ruimte boven het apparaat tot het plafond en onder het apparaat tot elk object is.

• Het detectiebereik is tot 12 meter wanneer gemonteerd op een hoogte van 2,3-2,5 meter boven de grond.

• Wanneer de huisdierimmuniteitsfunctie is ingeschakeld, zal deze geen huisdieren tot 25 kg detecteren wanneer deze is gemonteerd op een hoogte van 2,3-2,5 meter boven de grond. Indien nodig kunt u de hoogte van de PIR-camera aanpassen aan de grootte van uw huisdier voor optimale huisdierimmuniteit. Een hogere installatielocatie biedt een grotere huisdier-immuunruimte, maar vergroot ook de dode hoek onder de PIR-camera.

• Wanneer de PIR-camera met een draaibare beugel wordt gemonteerd, heeft deze niet het reguliere detectiegebied (zoals in de onderstaande diagram), of het typische huisdier-immuunbereik.

Het wordt aanbevolen de PIR-camera op de volgende locaties te installeren:

• Vermijd posities waar huisdieren het detectiegebied kunnen betreden door op meubels, trappen of andere objecten te klimmen.

• Op een positie zodat een indringer normaal gesproken dwars door het gezichtsveld van de PIR zou bewegen.  Op een hoogte tussen 2,3 en 2,5 meter boven de grond voor de beste prestaties.

• In een hoek om het breedste zicht te geven.

• Op een positie waar het gezichtsveld niet wordt belemmerd, bijv. door gordijnen, ornamenten enz.

• Beperkingen

• Zorg ervoor dat de RSSI-signaalsterkte altijd stabiel op “4” blijft.

Montage van de PIR-camera

BELANGRIJKE OPMERKING:

Om valse maskeringsmeldingen te voorkomen, zorg ervoor dat er minstens 20 centimeter vrije ruimte boven het apparaat tot het plafond en onder het apparaat tot elk object is.

• De PIR-camera is ontworpen om op een vlak oppervlak of in een hoek te worden gemonteerd.

• De basis heeft 3 uitsparingen waar het plastic dunner is en doorbroken kan worden om het op een oppervlak vast te schroeven.

• Er wordt een montagesteun geleverd en deze bevat twee centrale schroefgaten om het apparaat op een vlak oppervlak te bevestigen en vier zijdelingse schroefgaten om het apparaat in een hoek te bevestigen

Opmerking:

Gebruikers kunnen eenvoudig de batterijen vervangen door de PIR-camera van de montagesteun te nemen wanneer deze met de montagesteun is gemonteerd.

Oppervlakmontage zonder montagesteun

1. Verwijder de kap door de onderste bevestigingsschroef los te draaien met een kruiskopschroevendraaier.

2. Breek de 3 uitsparingen van binnenuit de basis door.

3. Gebruik de 3 gaten als sjabloon en boor gaten in het oppervlak waarop gemonteerd moet worden.

4. Plaats de holle pluggen, schroef vervolgens de basis op de holle pluggen.

5. Plaats eerst het bovenste deel van de kap op de basis en sluit vervolgens het onderste deel.

6. Draai de onderste bevestigingsschroef aan om de kap stevig vast te zetten.

Oppervlak-/hoekmontage met de montagesteun A

• Montagesteun A bevat twee centrale schroefgaten om het apparaat op een vlak oppervlak te bevestigen en vier zijdelingse schroefgaten om het in een hoek te bevestigen.

• Om de PIR-camera met montagesteun A te monteren:

  1. Voor oppervlakmontage gebruikt u de twee centrale schroefgaten op de beugel als sjabloon en boort u gaten in het te monteren oppervlak. Voor hoekmontage gebruikt u de vier zijdelingse schroefgaten op de beugel als sjabloon om gaten te boren.

  2. Plaats de meegeleverde holle pluggen.

  3. Schroef de montagesteun op de holle pluggen met de twee haken weggedraaid van de muur.

  4. Haak de PIR-camera aan de montagesteun en druk deze omlaag om het apparaat stevig vast te zetten.

Opmerking:

Zorg ervoor dat de PIR-camera correct aan de montagesteun is gehaakt, zodat de sabotage-schakelaar volledig wordt ingedrukt.

Oppervlakmontage

Hoekmontage

• (Optioneel) Stabiliserende schroef voor montagesteun A

Er wordt een extra schroef geleverd om de basis van de PIR-camera op montagesteun A te stabiliseren.

Om de stabiliserende schroef te gebruiken, moet u de kap van de basis losmaken.

Nadat u montagesteun A hebt geschroefd, de basis aan de montagesteun hebt gehangen en deze omlaag hebt gedrukt, brengt u de stabiliserende schroef aan in het centrale schroefgat. Plaats de kap terug en draai de onderste bevestigingsschroef aan.

Oppervlakmontage met montagesteun B en draaibare houder:

• De draaibare houder en montagesteun B bieden een gebruiksvriendelijke montageoptie, waardoor eenvoudige installatie en rotatie van de PIR-camera mogelijk is om de gewenste kijkhoek te bereiken.

• Om de PIR-camera te monteren met montagesteun B en de draaibare houder.

1. Schroef de draaibare houder aan de muur.

2. Bevestig montagesteun B aan de draaibare houder's draaibal en zorg ervoor dat de twee haken op montagesteun B van de muur af wijzen.

3. Haak de VST-897 aan montagesteun B en druk deze omlaag.

4. Draai de draaibal om de gewenste oriëntatie van de PIR-camera te bereiken. Zet de positie vast door de hoekverstelingschroef stevig aan te draaien.

Om de draaibal te verstellen, maakt u gedeeltelijk los de hoekverstelingschroef om een soepele rotatie mogelijk te maken.
