# VESTA-418

## **Repeater SF1**&#x20;

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5fmptVPQTS28v1F8BvbG%2Fimage.png?alt=media&#x26;token=a552e5e2-642b-4356-888d-beaa9e6c4fa4" alt=""><figcaption></figcaption></figure>

De repeater is ontworpen om de effectiviteit en veelzijdigheid van het alarmsysteem te vergroten. Het is een apparaat dat uw systeem krachtiger maakt door de maximaal mogelijke afstand tussen de hoofdunit (bedieningspaneel) en de apparaten te vergroten.

## Onderdelen identificeren

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEGHyiGi10ALwA24ZU2He%2Fimage.png?alt=media&#x26;token=fcd34c9c-a7aa-43fd-8c40-bf7112e58bae" alt=""><figcaption></figcaption></figure>

1. **Stroom-LED (groen)**                      &#x20;

&#x20;     **Aan** – Voedingsadapter of oplaadbare batterij&#x20;

&#x20;     **Knipperen** (1 knippering per seconde) – Oplaadbare batterij bijna leeg

2. **Modus-LED (geel)**

&#x20;     **Langzaam knipperen** (1 knippering elke 2 seconden) – In apparaatleer-modus bediend vanaf de lokale webpagina

&#x20;     **Knipperen** (1 knippering per seconde) – In Walk Test-modus

&#x20;     **Aan** – In learning panel-modus

**3. Transmissie: Ontvangst-LED (blauw)**&#x20;

&#x20;    De blauwe LED gaat branden wanneer de repeater een signaalontvangst detecteert

**4. Transmissie: Zend-LED (rood)**

&#x20;    De rode LED gaat branden wanneer de repeater een signaal uitzendt.

5\. Testknop&#x20;

6\. Batterijschakelaar&#x20;

7\. Sabotageschakelaar

8\. Bevestigingsgaten

&#x20;**9. DC-voedingsaansluiting**

**10. Montagebeugel**

## Stroomvoorziening

**Toepassing van de voedingsadapter:**

Een DC 12V 1A-uitgangsvoedingsadapter wordt gebruikt om de repeater van stroom te voorzien.

De DC-voedingsaansluiting en stekker hebben een twist-lock-functie die onbedoelde loskoppeling kan voorkomen. Om de voedingsadapter aan te sluiten:

Stap 1 Lijn de boogdelen van de stekker uit met de boogdelen boven/op onder van de DC-aansluitingsleuf en plaats de stekker in de sleuf.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2ep9qPv6bbvJIaSdmsCp%2F1.jpeg?alt=media)

Stap 2 Duw de stekker op zijn plaats en draai een kwartslag met de klok mee om de stekker te vergrendelen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtLhlFzlXsmlSv2GAzc5B%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkDBdGoDzbxbTzf9gP7yc%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Opmerking:

Een vergrendelde stekker kan niet worden losgekoppeld zonder tegen de klok in te draaien om te ontgrendelen.
{% endhint %}

Stap 3 Steek de voedingsadapter in een wandstopcontact.

Stap 4 De repeater geeft een lange piep en de groene LED gaat branden.

### **Oplaadbare batterij:**

Naast de adapter bevindt zich een oplaadbare batterij in de repeater, die dient als noodstroomvoorziening bij stroomuitval.

Wanneer de voedingsadapter in de DC-voedingsaansluiting is aangesloten, schuift u de batterijschakelaar naar de ON-positie zodat de voedingsadapter de repeater van stroom voorziet en tegelijkertijd de batterij oplaadt. Het duurt ongeveer 32 uur om de batterij volledig op te laden.

Wanneer de voedingsadapter wordt losgekoppeld, wordt de repeater van stroom voorzien door de oplaadbare batterij.

### **AC-storing / AC-herstel / detectie van lage batterij:**

De repeater stuurt een AC-storingssignaal naar het bedieningspaneel wanneer de voedingsadapter 30–60 seconden is losgekoppeld. Wanneer de voedingsadapter opnieuw wordt aangesloten gedurende 30–60 seconden, stuurt de repeater een AC-herstelsignaal naar het bedieningspaneel.

De repeater kan de batterijspanning detecteren. Wanneer de batterijspanning laag is, stuurt de repeater een laagbatterijsignaal naar het bedieningspaneel en zal de groene LED knipperen om de lage batterijstatus aan te geven. Wanneer de voedingsadapter opnieuw wordt aangesloten, wordt de lage batterijstatus verwijderd.

## Repeater leren in het bedieningspaneel

Stap 1 Zet het bedieningspaneel in de leermodus (raadpleeg de handleiding van het bedieningspaneel).

Stap 2 Houd de testknop van de repeater 3 seconden ingedrukt en laat de knop los na één lange piep op de 3<sup>e</sup> seconde. De gele LED van de repeater zal gaan branden.

Stap 3 Als de repeater binnen 60 seconden een bevestigingssysteem van het bedieningspaneel ontvangt, is het leren succesvol. De blauwe LED gaat 1 seconde branden, vergezeld van 1 lange piep wanneer de repeater de leermodus verlaat.

Als de repeater er niet in slaagt binnen 60 seconden een bevestigingssysteem van het bedieningspaneel te ontvangen, is het leren mislukt. Herhaal stap 1-2 opnieuw.

{% hint style="warning" %}
Opmerking:

Nadat de testknop 3 seconden is ingedrukt, gaat de repeater de leermodus in waarbij de gele LED maximaal 60 seconden blijft branden. De repeater verlaat de leermodus na succesvol leren of wanneer de 60 seconden time-out is bereikt. Het opnieuw 3 seconden indrukken van de knop verlaat ook onmiddellijk de leermodus met 2 korte piepjes.
{% endhint %}

{% hint style="success" %}

#### **Belangrijke opmerking: Een repeater toevoegen**

Bij het toevoegen van een repeater dient u er rekening mee te houden dat deze een grote hoeveelheid informatie via RF moet verzenden. Hierdoor kan het proces tot **5 minuten** duren voordat u apparaten aan RP kunt toevoegen.

Als u wilt dat het proces onmiddellijk is, volgt u deze stappen:

1. Voeg de repeater toe aan het paneel zodra dit is voltooid.
2. Selecteer op het paneel **Toevoegen → Overig**.
3. Druk op de **Leer** knop op de repeater nogmaals.
   * Dit dwingt de repeater om onmiddellijk alle signalen aan het paneel te rapporteren.
4. Vernieuw de apparaatlijst vanuit **Apparaten**.

Na het voltooien van deze stappen is de repeater direct klaar voor gebruik, zonder te hoeven wachten.
{% endhint %}

## Repeater-instelling (lokale webpagina)

Nadat de repeater in het bedieningspaneel is geleerd, gaat u verder met het programmeren van de repeaterinstelling op de webpagina van het paneel.

Ga naar de **Repeater-instelling** op de webpagina van het paneel.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5eYTVREP48Ha9iVZHDJb%2F6.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fus2dRGS22mrJwYsTzSHH%2F7.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

## Apparaat leren in de repeater

Zorg ervoor dat de apparaten/repeaters al in het bedieningspaneel zijn geleerd voordat u ze in de repeater leert.

Stap 1 Klik op de repeater-instellingspagina op “**Voer leermodus in**.” De repeater geeft 1 lange piep en gaat de apparaatleermodus in. De gele LED van de repeater begint langzaam te knipperen (1 knippering elke 2 seconden).

Stap 2 Raadpleeg de handleidingen van de apparaten voor instructies over het verzenden van een leercode naar de repeater. **Voor een repeater of PIR-camera drukt u eenmaal op de testknop om een leercode naar de repeater te sturen.**

Als de repeater een leercode van een nieuw apparaat ontvangt, geeft hij 1 lange piep en gaat de blauwe LED 1 seconde branden om succesvolle leeractie aan te geven.

Als de repeater een leercode ontvangt van een apparaat dat al in de repeater is geleerd, geeft hij 2 piepjes en gaat de blauwe LED 1 seconde branden.

* **Maximaal 60 apparaten (inclusief repeaters) kunnen in de repeater worden geleerd, en tot 8 PIR-camera's worden ondersteund. Als de gebruiker probeert een 61**<sup>**ste**</sup>**&#x20;apparaat te leren, zal de repeater 4 piepjes geven.**
* **SFV spraakversterkers worden niet ondersteund door de repeater.**
* Leer de repeaters niet kruisgewijs, bijv. Repeater A in Repeater B leren en Repeater B in Repeater A leren.
* Alle repeaters moeten in het bedieningspaneel worden geleerd.

Stap 3 Klik “**Leermodus verlaten**.” De repeater geeft 1 lange piep en verlaat de apparaatleermodus. De gele LED gaat uit.

Als alternatief verlaat de repeater automatisch de apparaatleermodus na 5 minuten.

### Walk Test uitvoeren

Gezinde apparaten kunnen hun signaalbereik controleren met de repeater als de repeater de Walk Test-modus ingaat.

Stap 1: Klik op de repeater-instellingspagina op “**Voer Walk Test-modus in**.” De repeater gaat de Walk Test-modus in, aangegeven door 1 lange piep. De gele LED begint eenmaal per seconde te knipperen.

Stap 2: Wanneer de repeater een signaal van het geleerde apparaat ontvangt, geeft hij een lange piep en gaat de blauwe LED 1 seconde branden. Het signaal wordt vervolgens opnieuw uitgezonden terwijl de rode LED 1 seconde oplicht.

Stap 3: Klik op “**Verlaat Walk Test-modus**.” De repeater verlaat de Walk Test-modus, wat wordt aangegeven door 1 lange piep. De gele LED stopt met knipperen.

Als alternatief verlaat de repeater automatisch de Walk Test-modus na 5 minuten.

### Query Child Node

Nadat de apparaten/repeaters in de repeater zijn geleerd, klik op “**Query Child Node.**” De geleerde apparaten/repeaters worden één voor één weergegeven in de Child Node-lijst.

{% hint style="warning" %}
Opmerking:

Als een child-node-apparaat nog niet in het bedieningspaneel is geleerd, worden “Onbekend type” en “Apparaat niet aanwezig” weergegeven. Zorg ervoor dat u het apparaat in het bedieningspaneel leert zodat het paneel het herkent.
{% endhint %}

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtFhkS92TXY4zWR8asOPv%2F10.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### Apparaat/Repeaters verwijderen uit de Repeater

* **Alles verwijderen**: Klik “**Alle Child Nodes verwijderen**”**.** Alle eerder geleerde apparaten/repeaters worden verwijderd.
* **Eén voor één verwijderen**: Klik op de **Verwijderen** knop aan het einde van de apparaat-/repeatervermelding die u uit de apparaatlijst wilt verwijderen. Het apparaat/de repeater wordt vervolgens verwijderd.

## Hoe voegt u een repeater toe aan een repeater?

Volg deze eenvoudige stappen vanuit de lokale interface van het paneel:

1. **Open het paneel in uw webbrowser** (zoals eerder uitgelegd).
2. **Ga naar het tabblad “Panel”**.

   <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6d433pkvHIsf1uhpwjhd%2Fimage.png?alt=media&#x26;token=698e2d84-a3d9-4977-b6bd-5297646ce4ec" alt=""><figcaption></figcaption></figure>
3. **In de repeater-sectie, selecteer “Bewerken”**.

   <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmDyxspAqHH3aJTKQyXXj%2Fimage.png?alt=media&#x26;token=1480922a-a817-4c75-b846-dffbb798384f" alt=""><figcaption></figcaption></figure>
4. **Kopieer de RF-ID van elke repeater** die u wilt toevoegen.

   <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAn7DqxwQVynHD0Nfaazg%2Fimage.png?alt=media&#x26;token=58d975ac-10bc-49ef-a519-d473812138aa" alt=""><figcaption></figcaption></figure>
5. **Ga naar de instellingen van de hoofdrepeater** (degene die de anderen zal bevatten).
6. **Voeg elke repeater op volgorde toe**:
   * Voer het volgordennummer in (1, 2, 3…).
   * Plak de eerder gekopieerde RF-ID.
   * Klik **“Child node toevoegen”**.
   * Het systeem toont **“Succesvol bijgewerkt”**.
     \*

     ```
     <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUJP4u8APkGy729l4O4Sl%2Fimage.png?alt=media&#x26;token=defc03a5-5e90-4435-8da0-fb4b066279c8" alt=""><figcaption></figcaption></figure>
     ```
7. **Vernieuw de lijst**: de repeater verschijnt niet onmiddellijk, maar door te klikken op **“Query child node”** zal deze weergegeven worden.

{% hint style="success" %}
Het zal ook mogelijk zijn om dit te doen vanuit SmartHomeSec vanaf de release van 25 september
{% endhint %}

## RP-verbindingkaart (Home Portal Server: Installer Web/App)

Log in op de Home Portal Server met het **Installer-account**. Ga naar **Hoofdpagina** > **Apparaatlijst**. Als het paneel RP-32-repeaters heeft geleerd, wordt het **RP-verbindingkaart-pictogram** ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiVOfOAWDtjQNgvT0MDro%2F11.jpeg?alt=media) zullen

weergegeven naast de kop van de apparaatlijst.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlzOKssePdtOQEDpNmEAF%2F12.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

Als u op het pictogram klikt ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb9qGyHyUCpQ84gGdzeSk%2Fimage.png?alt=media\&token=26e489f3-7b68-48b9-87c4-469fdab78bba) zal de RP-verbindingkaart verschijnen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEJeKe7lJASbwOs1dFYt5%2F14.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

De **Paneel**, de **Repeater/RF-apparaten**, en **de RF-apparaten die met de repeater verbonden zijn** worden van de linkerkolom naar de rechterkolom op de kaart weergegeven.

Als er geen apparaten op een repeater zijn aangesloten, worden op de kaart slechts twee kolommen (Paneel, Repeater/Apparaten) weergegeven.

* In- en uitzoomen: Gebruik de Inzoomen ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPaI8raNBP8fNbzFDDtJK%2F24.jpeg?alt=media) en Uitzoomen <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtIV6JGt7UCI2wNXkDi9H%2Fimage.png?alt=media&#x26;token=f48a6f66-4f87-49eb-8fc4-36fa6da84dfd" alt="" data-size="line"> knoppen rechtsonder,  \
  of gebruik het muiswiel om in en uit te zoomen op de kaart

* Vernieuwen: Klik <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjKa7z7MeqoaPIkACQip0%2Fimage.png?alt=media&#x26;token=8559fe06-d3c9-4461-a56b-e8edcfac5146" alt="" data-size="line"> om de meest recente repeater-verbindingstatus te krijgen.

* Bewerken: Klik <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1kGBTZbpHhfzihJwrTGU%2Fimage.png?alt=media&#x26;token=2d7eb01f-dd15-496f-b266-44cd5993ec1e" alt="" data-size="line"> om de bewerkingsmodus te openen, en klik vervolgens op een individuele repeaterpictogram <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0C3hsJo5Mbk6JhxGaUmq%2Fimage.png?alt=media&#x26;token=d5710404-84e2-4364-8531-9476980cff93" alt="" data-size="line"> om de  \
  instellingspagina voor die repeater te openen.

* **Bewerkmodus:** In de bewerkingsmodus zijn alleen repeaterpictogrammen gemarkeerd. Klik op een repeaterpictogram om toegang te krijgen tot de instellingspagina ervan.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEqgzDbJoTrtG9LyzLYdx%2F20.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

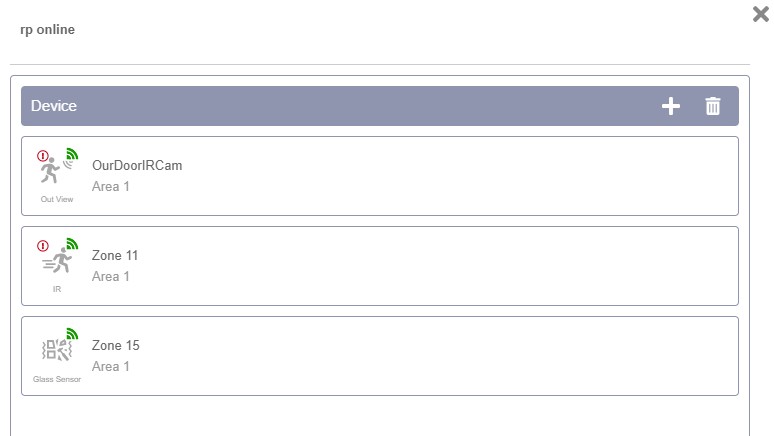

* **Repeater-instellingspagina**: De repeater-instellingspagina toont de apparaten die op de repeater zijn aangesloten. U kunt apparaten toevoegen/verwijderen door te klikken op ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPaI8raNBP8fNbzFDDtJK%2F24.jpeg?alt=media) / ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FddKAEtKFStaPpB5mGTC5%2F23.jpeg?alt=media)

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoAbBenFC9QUt6DMocF9G%2F21.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

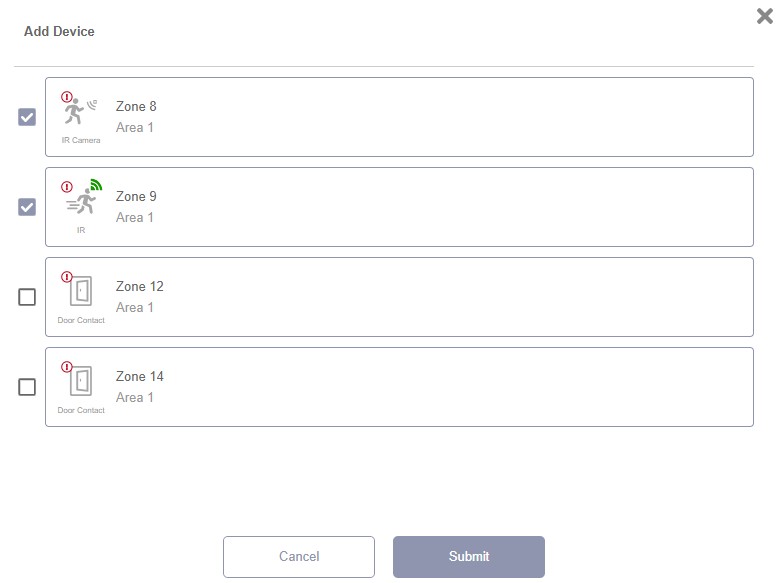

**Apparaat toevoegen**:

Na het klikken op ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPaI8raNBP8fNbzFDDtJK%2F24.jpeg?alt=media)zal de lijst Apparaat toevoegen verschijnen, waarin apparaten worden weergegeven die op geen enkele repeater zijn aangesloten en beschikbaar zijn om aan de huidige repeater te worden toegevoegd. Selecteer het/ de apparaten door de vakjes aan te vinken en klik vervolgens op Verzenden om de geselecteerde apparaten aan de repeater toe te voegen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPFc3vUEjbjhEP9ucMAUJ%2F25.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Apparaat verwijderen**:

Na het klikken op ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FddKAEtKFStaPpB5mGTC5%2F23.jpeg?alt=media), zal de lijst Apparaat verwijderen verschijnen, waarin apparaten worden weergegeven die op de huidige repeater zijn aangesloten. Selecteer het/ de apparaten door de vakjes aan te vinken en klik vervolgens op Verwijderen om de geselecteerde apparaten uit de repeater te verwijderen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUjPMAj7uKh9dbbncTLVb%2Fimage.png?alt=media&#x26;token=0feff237-55ee-41d1-82bb-6e951acc1df6" alt=""><figcaption></figcaption></figure>

Na het verlaten van de bewerkingsmodus wordt de derde kolom met apparaten die op de repeater(s) zijn aangesloten onmiddellijk bijgewerkt.

## Supervisiesignaal

* Nadat de repeater in het bedieningspaneel is geleerd, zal de repeater automatisch elke 15 tot 18 minuten bewakende signalen uitzenden.
* Als het bedieningspaneel het signaal van de repeater gedurende een vooraf ingestelde periode niet heeft ontvangen, zal het bedieningspaneel dit op het display aangeven om te laten zien dat de repeater een signaalverliesprobleem ondervindt.

## Sabotagebescherming

De sabotageschakelaar bevindt zich in normale bedieningspositie (sabotage gesloten) wanneer de repeater aan de muurbeugel hangt. Sabotage wordt geactiveerd wanneer de repeater van de haak wordt verwijderd waarbij de sabotageschakelaar wordt vrijgegeven (sabotage geopend).

## Bediening

* Als de repeater een signaal van het bedieningspaneel ontvangt (bijv. een commando), wordt het signaal vanaf de repeater doorgestuurd naar de overeenkomstige apparaten. De transmissie-LEDs zullen overeenkomstig oplichten.
* Als de repeater een signaal van een apparaat ontvangt (bijv. een alarmsignaal), wordt het signaal vanaf de repeater doorgegeven aan het bedieningspaneel. De transmissie-LEDs zullen overeenkomstig oplichten.

## Implementatierichtlijnen

* Alle apparaten en repeaters moeten in het bedieningspaneel worden geleerd zodat het paneel ze herkent. Elk apparaat moet worden geleerd in de repeater die het signaal ontvangt en doorgeeft.
* Als een apparaat zich binnen een aanvaardbaar bereik bevindt zodat het bedieningspaneel het signaal kan ontvangen, wordt sterk aanbevolen het apparaat rechtstreeks in het bedieningspaneel te leren in plaats van in de repeater.
* Bij gebruik van meerdere repeaters, leer elk apparaat in de dichtstbijzijnde repeater binnen zijn operationele gebied. Vermijd het leren van een apparaat in meerdere repeaters.
* Het wordt aanbevolen slechts één laag repeaters te koppelen.
* Als de implementatie vereist dat repeaters worden gekoppeld om een transmissierelais te vormen, gebruik dan niet meer dan twee  \
  lagen. Alleen de modellen MDC-5, IR-35 en SD-32 zijn compatibel met deze opstelling.
* Houd afstand tussen repeaters en het bedieningspaneel om kruis-signaalvorming te voorkomen.

### **Gebruik van repeater**

{% hint style="warning" %}

* **Maximaal aanbevolen aantal repeaters per paneel:** **3 repeaters**.\
  Het overschrijden van dit aantal kan leiden tot **RF-signaalsaturatie**, wat de systeemprestaties negatief kan beïnvloeden.\
  Echter, **als het door aanzienlijke afstand absoluut noodzakelijk is om meer dan 3 repeaters direct aan het paneel toe te voegen**, en deze noodzaak zorgvuldig is beoordeeld, **kunnen extra repeaters worden toegevoegd zoals in het onderstaande voorbeeld met 4 repeaters**. De **aanbevolen maximum blijft 3**.
* **Daisy-chaining van repeaters:** Het wordt niet aanbevolen om meer dan **2 repeaters in een keten**.\
  **te verbinden. Waar mogelijk moeten repeaters direct op het paneel worden aangesloten**.\
  Als dit niet haalbaar is, is een **maximum van 2 daisy-geschakelde repeaters** toegestaan.
  {% endhint %}

### Enkele repeater

In het onderstaande voorbeeld wanneer één repeater wordt gebruikt:

* Repeater A moet in het bedieningspaneel worden geleerd.
* Apparaat 2 moet in Repeater A worden geleerd zodat Repeater A zijn signalen kan ontvangen en doorgeven. Apparaat 2 moet ook in het bedieningspaneel worden geleerd.
* Voor Apparaat 1 dat zich binnen een aanvaardbaar bereik bevindt zodat het bedieningspaneel het signaal kan ontvangen, wordt sterk aanbevolen Apparaat 1 rechtstreeks in het paneel te leren in plaats van in de repeater.

&#x20;Voorbeeld

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfF49pgTSY77cfzlF8ypT%2Fimage.png?alt=media&#x26;token=720c2e70-7f1f-49c2-93b7-0d100565b4ef" alt=""><figcaption></figcaption></figure>

### Meerdere repeaters

In Voorbeeld 1 wanneer meerdere repeaters worden gebruikt:

* Alle repeaters (A/B/C/D) en apparaten (1/2/3/4) moeten in het bedieningspaneel worden geleerd.
* Apparaten (1/2/3/4) moeten worden geleerd in de respectieve repeaters in hun operationele gebieden.

Apparaat 1 in Repeater A,

Apparaat 2 in Repeater B,

Apparaat 3 in Repeater C, Apparaat 4 in Repeater D.

In Voorbeeld 2, waar Apparaat 5 zich tussen de RF-dekking van twee repeaters bevindt, kies alstublieft **slechts één repeater** om Apparaat 5 te leren om signaalverkeer te voorkomen. **Niet** leren een apparaat in meer dan één repeater.

* Repeater E en F moeten in het bedieningspaneel worden geleerd.
* Apparaat 5 moet in slechts één repeater worden geleerd (**ofwel alleen Repeater E of alleen Repeater F**). Leer Apparaat 5 NIET in beide repeaters.
* Apparaat 5 moet ook in het bedieningspaneel worden geleerd.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FD29YSsvj4QKZv7yQtjgA%2Fimage.png?alt=media&#x26;token=d07b9176-f28d-4502-8126-823ee3d755e3" alt=""><figcaption></figcaption></figure>

Bij het koppelen van repeaters om een transmissierelay te vormen, gebruik niet meer dan twee lagen repeaters. Alleen de modellen MDC-5, IR-35 en SD-32 zijn compatibel met deze configuratie.

\
In Voorbeeld 3 hieronder (Apparaat naar B naar A naar bedieningspaneel) moeten Repeater A, Repeater B en het apparaat allemaal in het bedieningspaneel worden geleerd.

Leer het apparaat in zijn dichtstbijzijnde repeater (Repeater B), en leer Repeater B in Repeater A. (Leer Repeater A niet in Repeater B.)

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBCV1MvjInYq7sFDB9KJm%2Fimage.png?alt=media&#x26;token=8ad95821-f628-4995-b174-6343aadd14c1" alt=""><figcaption><p>Voorbeeld 3</p></figcaption></figure>

## Hoe de repeater te monteren

De repeater kan op een tafel worden geplaatst, aan de muur worden gemonteerd of waar gewenst. Volg de onderstaande stappen om de repeater te monteren:

Stap 1 Gebruik de gaten van de montagebeugel als sjabloon en boor gaten in het montageoppervlak.

Stap 2 Breng de pluggen aan als u in pleister of baksteen bevestigt. Schroef de montagebeugel aan de muur.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvYOJGP9shHYynaJkGPXM%2Fimage.png?alt=media&#x26;token=12b2d5a3-833f-475b-9d23-6c426e6d2be0" alt=""><figcaption></figcaption></figure>

Stap 3 Hangen de repeater aan de muurbeugel (met de bevestigingsgaten van de repeater).

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgPDdgukHGL2Hqcg7DAAZ%2Fimage.png?alt=media&#x26;token=2050c850-5cc3-4dd5-b610-6b7da3918f72" alt=""><figcaption></figcaption></figure>

Stap 4 Houd de repeater vast en duw deze voorzichtig naar beneden zoals hieronder weergegeven.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F35CWTr4QlD4Y7jpG0HB1%2Fimage.png?alt=media&#x26;token=a824bd79-4d81-48c1-bc47-d9d88e5f67d7" alt=""><figcaption></figcaption></figure>
