# VESTA-407

MDC-3-ADC2

## Mini Deurcontact

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLwzRlTUiJq0ZslY9oXyP%2Fimage.png?alt=media&#x26;token=cb6de31e-b32e-48a2-883f-39d8bdfa5908" alt="" width="375"><figcaption></figcaption></figure>

## Onderdelenidentificatie

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/rRyXQRojw6WQTWyn1rSX/Unknown%20image)

1. **Batterij-isolator**
2. **Ribmerken**
3. **LED-indicator**
4. **Leer / Testknop**

* Druk op de Test-knop om een leercode te verzenden.\*\*\*\*
* Druk eenmaal op de Test-knop om de Testmodus gedurende 3 minuten te activeren.\*\*\*\*

5. **Tamper-schakelaar**
6. **Batterij**
7. **Montagegaten (doorbreekpunten)**
8. **Tamper-compressiemarkering**
9. **Magneet**
10. **Magneet tussenring**

* Een verdikt dubbelzijdig plakband om de magneet te verhogen voor betere uitlijning van de ribbenmerken

### Bijgeleverde accessoires

1. 1 Magneet
2. 1 dubbelzijdige kleefstrip en 1 pad voor magneetverhoger
3. 4 schroeven
4. 4 Pluggen
5. 1 dubbelzijdige kleef-Velcrostrip (voor deurcontact)
6. 1 dubbelzijdige kleefstrip en 1 pad voor deurcontact

## Kenmerken

### LED-indicator

In de normale bedrijfsmodus blijft de LED-indicator uit behalve in de volgende situaties:

* Wanneer de tamper-schakelaar van het Deurcontact geactiveerd wordt.
* Wanneer het Deurcontact geactiveerd wordt door ofwel tamper of lage batterijconditie.
* Wanneer het Deurcontact geactiveerd is en het signaal verzendt onder de Testmodus.

### Supervisie

* Het deurcontact zendt in de normale bedrijfsmodus automatisch periodiek supervisiesignalen naar het bedieningspaneel op willekeurige intervallen van 15 tot 18 minuten.
* Als het bedieningspaneel gedurende een vooraf ingestelde periode geen signaal van het deurcontact heeft ontvangen, zal het bedieningspaneel aangeven dat dat specifieke deurcontact een signaaluitvalprobleem heeft.

### Tamper-schakelaar

De tamper-schakelaar is ontworpen om te beschermen tegen onbevoegd openen van de behuizing. Wanneer de tamper wordt geactiveerd, zal het deurcontact een signaal naar het bedieningspaneel sturen voor rapportage en zal de LED ook oplichten.

### ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Yl0MamztSpReZOrx1KRV/Unknown%20image)

### Batterij

De MDC-3-ADC2 gebruikt één **3V CR2450 lithiumbatterij** als stroombron. Het deurcontact is ook in staat een lage batterijspanning te detecteren. Wanneer de batterij zwak is, wordt samen met de reguliere transmissie een signaal voor lage batterij naar het bedieningspaneel gestuurd. De LED zal oplichten wanneer het deurcontact wordt geactiveerd onder een lage batterijstatus.

* **Batterij vervangen**

U moet de voor- en achterkappen openen om de batterij te plaatsen/verwijderen

Stap 1  Gebruik een platte schroevendraaier om in de spleet tussen de kappen te schuiven zoals **FIG. 1**.

Stap 2  Duw de platte schroevendraaier naar boven zoals **FIG. 2** om de kappen te scheiden.

Stap 3   Draai naar de andere kant en herhaal Stap 1 en 2.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKoAOdNToj26LVjlCSkcI%2Fimage.png?alt=media&#x26;token=9eb618cc-19fb-43c7-b659-a35c3ff9e8ff" alt="" width="361"><figcaption></figcaption></figure>

Stap 4  Zodra de kappen zijn gescheiden, kunt u de batterij vervangen.

Stap 5  Nadat de gebruikte batterij is verwijderd, druk 5-6 keer op de Leer/Test-knop om volledig te ontladen voordat u een nieuwe batterij plaatst.

{% hint style="info" %}
Opmerking:&#x20;

Zorg ervoor dat het batterijmerk met de positieve zijde (+) naar boven wijst bij het plaatsen van de nieuwe batterij.

Zorg ervoor dat u de batterij van onderen inzet of plaatst zoals aangegeven in **FIG. 3**.&#x20;
{% endhint %}

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAqYgNAcL3mOHAHw9zr3n%2Fimage.png?alt=media&#x26;token=cc950d81-c170-4b89-88f4-d142a100f015" alt=""><figcaption></figcaption></figure>

Stap 6  Om de kap te vervangen:

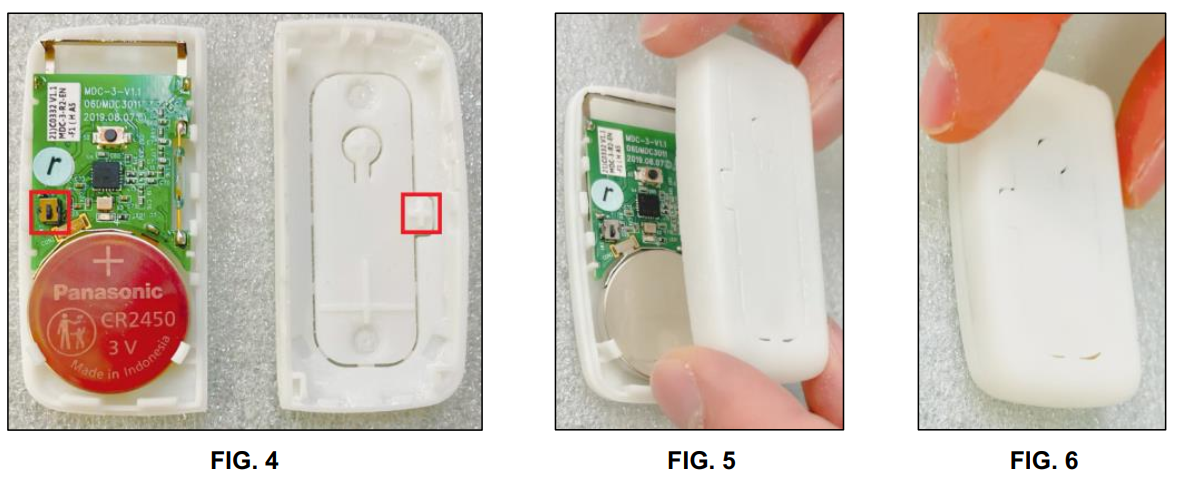

* Zorg ervoor dat het Tamper Compressiemerk gericht is op de Tamper-schakelaar ( **FIG.4**).
* Lijn de afgeronde hoeken van de achterkap uit met de afgeronde hoeken van de voorkap en duw de kappen naar elkaar totdat u een klikgeluid hoort (**FIGs. 5** en **6**).

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FySxkpwC6MZXyihmVzMfj%2Fimage.png?alt=media&#x26;token=93268ed4-095e-41da-a454-a62bbdf47199" alt=""><figcaption></figcaption></figure>

### ***Testmodus***

* Het deurcontact kan door eenmaal op de Test-knop te drukken gedurende 3 minuten in de Testmodus worden gezet.
* In de testmodus zal de LED oplichten telkens wanneer het deurcontact geactiveerd wordt.
* Elke extra druk op de Test-knop stelt de testmodustijd opnieuw in op 3 minuten.

### Aan de slag

Stap 1  Verwijder de batterij-isolator van het deurcontact.

Stap 2 Plaats het bedieningspaneel in leermodus, raadpleeg de handleiding van het bedieningspaneel voor details.

Stap 3 Druk op de Leer/Test-knop op het deurcontact om signalen naar het bedieningspaneel te sturen.

Stap 4 Als het paneel de signalen succesvol ontvangt, zou het bedieningspaneel moeten reageren (bijv. pieptonen geven). Raadpleeg de handleiding van uw bedieningspaneel om het leerproces te voltooien.

Stap 5 Nadat het deurcontact is ingeleerd, zet het bedieningspaneel in de “**Walk Test**” modus, houd het deurcontact op de gewenste locatie en druk op de Test-knop om te bevestigen of deze locatie binnen het signaalbereik van het paneel ligt.

Stap 6: Wanneer u tevreden bent met het Deurcontact op de gekozen locatie, ga verder met **installatie**.

## Installatie

### Montagemethoden

* Monteer het deurcontact op het vaste kozijn van een deur/raam met behulp van de **Velcro-strip**, **kleefstrip**, of **schroef.**
* Monteer de magneet op het beweegbare object (deur/raam) met behulp van **Schroefmontage** of **Hechtmontage**.
* Lijn de ribbenmerken op de magneet en het deurcontact uit. Gebruik zonodig de magneetverhoger om de ribbenmerken beter uit te lijnen.

{% hint style="info" %}
Opmerking: De magneet mag niet meer dan **6 mm** van het deurcontact verwijderd zijn wanneer de deur gesloten is.
{% endhint %}

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/LimXvDoc3qqnPFFRDz5v/Unknown%20image)

### Montagemethoden voor deurcontact

#### **Schroefmontage**

De achterplaat heeft twee montagegaten (doorbreekpunten), waar het plastic dunner is, voor montage doeleinden.

Om het deurcontact te monteren:

1. Verwijder de achterkap van het deurcontact.
2. Breek de twee openbreekpunten op de achterkap door.
3. Gebruik de gaten als sjabloon en boor de gaten in het deur-/raamkozijn.
4. Plaats pluggen als het deurcontact op pleister of baksteen wordt gemonteerd.
5. &#x20;V. Schroef de achterkap op de pluggen met een kruiskopschroevendraaier.
6. &#x20;Bevestig de voorkap op de achterkap.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/X0TnP6QVim20JU4AW3Ls/Unknown%20image)

#### **Klittenbandmontage:**

Het deurcontact kan worden gemonteerd met de meegeleverde Velcro-strip.&#x20;

1. Maak het te monteren oppervlak en de achterkant van het deurcontact schoon met een ontvetter. Monteer het deurcontact niet op een ruw oppervlak of een oppervlak met afbladderende verf.
2. De Velcro-strip kan worden gescheiden in de Haak en de Lus (**FIG.7**).

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0ZMdhpDIABWWLS5louM4%2Fimage.png?alt=media&#x26;token=4bf9d768-dbf8-48e5-b975-30893627dd08" alt=""><figcaption></figcaption></figure>

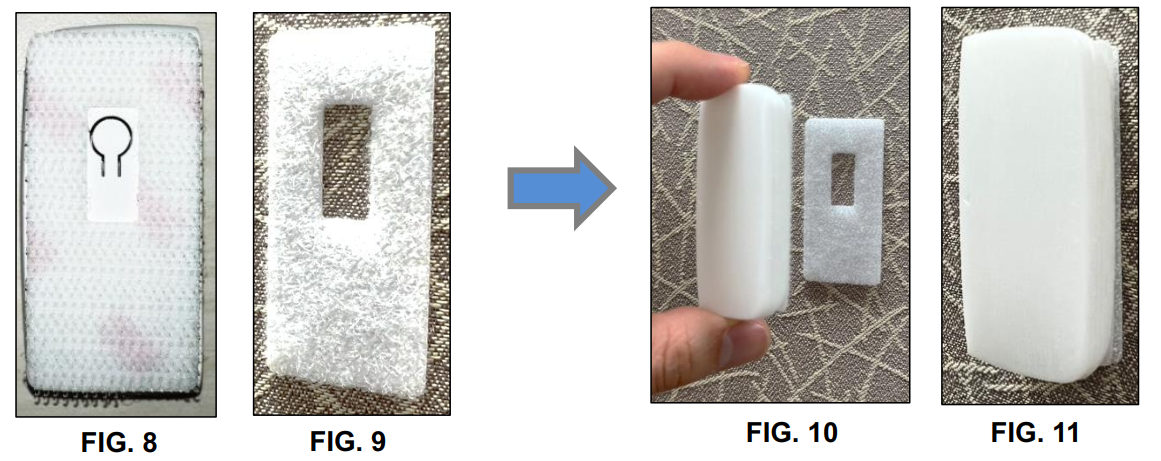

4. Verwijder het liner van de Haak en bevestig de Haak aan de achterkant van het deurcontact. Druk de Haak 30 seconden stevig aan om goede hechting te garanderen (**FIG.8).**
5. Verwijder het liner van de Lus en breng de Lus aan op de gewenste montageplaats zoals in **FIG.9**. Druk de Lus 30 seconden stevig aan om goede hechting te garanderen.
6. Breng het deurcontact aan op de met lus bestickerde plaats op het deur-/raamkozijn (**FIGs. 10&11 )**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaLVtNuRIihG9bjVWX5lE%2Fimage.png?alt=media&#x26;token=e85d7a50-654d-45e5-a70c-81dda52ea48c" alt=""><figcaption></figcaption></figure>

#### **Dubbelzijdige kleefmontage:**

Het deurcontact kan worden gemonteerd met het meegeleverde dubbelzijdige kleefband.

1. Maak het te monteren oppervlak en de achterkant van het deurcontact schoon met een ontvetter. Monteer het deurcontact niet op een ruw oppervlak of een oppervlak met afbladderende verf.
2. Verwijder het liner van de objectzijde en bevestig de kleefband aan het deurcontact. Druk de band 30 seconden stevig tegen het deurcontact aan om goede hechting te garanderen.
3. Verwijder het liner van de wandzijde en bevestig het deurcontact aan het deur-/raamkozijn. Druk het deurcontact 30 seconden stevig tegen het deur-/raamkozijn om goede hechting te garanderen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ffae622g5EapPWGTPg5M4%2Fimage.png?alt=media&#x26;token=b3284385-b88d-469c-a04b-74c27a641811" alt="" width="275"><figcaption></figcaption></figure>

### **Montagemethoden voor magneet**

#### **Schroefmontage**

De achterplaat van de magneet heeft twee montagegaten voor montage doeleinden.

Om de magneet te monteren:

1. Open de achterkap met een platte schroevendraaier zoals op de afbeelding links onder. Plaats de schroevendraaier in het ingedrukte gebied en duw naar boven zoals op de afbeelding rechts onder.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ltja1QSLszI88itvpuD9/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ERFSDErGybra9isIM0vQ/Unknown%20image)

2. Gebruik de gaten op de achterkap als sjabloon en boor twee gaten in de deur/het raam.
3. Plaats de pluggen in de geboorde gaten.
4. Schroef de achterkap op de pluggen met een kruiskopschroevendraaier. Gebruik zonodig de magneetverhoger om de magneet hoger te plaatsen zodat de ribbenmerken beter uitgelijnd zijn.
5. Bevestig de voorkap op de achterkap. U hoort een klik wanneer de voorkap stevig op de achterkap is bevestigd

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdXcgIMU6nBAgPqcCRnLk%2Fimage.png?alt=media&#x26;token=8a032809-473b-4919-aa4a-61bbf5c40747" alt=""><figcaption></figcaption></figure>

#### **Hechtmontage**

De magneet kan ook worden gemonteerd met het dubbelzijdige kleefpad. Gebruik zonodig de magneetverhoger om de magneet te verhogen voor een betere uitlijning van de ribbenmerken.

1. Maak het te monteren oppervlak en de achterkant van de magneet schoon met een geschikte ontvetter.
2. Verwijder het liner van de objectzijde van de kleefband en bevestig de band aan de magneet. Druk de band stevig tegen de magneet aan om goede hechting te garanderen.&#x20;
3. Verwijder het liner van de wandzijde en bevestig de magneet aan de deur/het raam. Druk de magneet 30 seconden stevig tegen de deur/het raam om goede hechting te garanderen.

{% hint style="info" %}
Opmerking: Breng de dubbelzijdige kleefband of de dubbelzijdige kleef-magneetverhoger alstublieft niet opnieuw aan. Ze kunnen niet opnieuw worden gebruikt
{% endhint %}
