VESTA-380

BX-32-DS-F1

Draadloze Buiten Sirene

De Buiten Sirene wordt gebruikt om aandacht te trekken wanneer een alarmmelding van het Bedieningspaneel wordt ontvangen, door het activeren van zijn sirene en knipperlicht.

De Sirene kan u ook waarschuwen voor sabotage (tamper) en een lage batterijstatus.

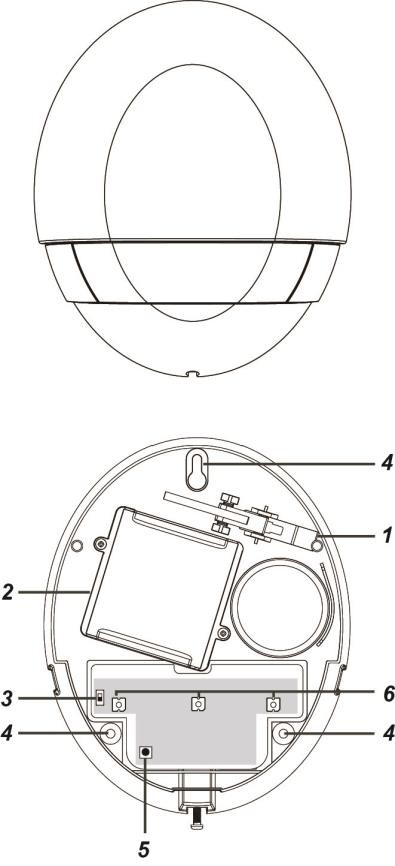

Onderdelen identificeren

1 Sabotageschakelaar

De sabotageschakelaar wordt geactiveerd wanneer de sirenekast van het gemonteerde oppervlak wordt verwijderd of wanneer de deksel wordt geopend.

2. Batterijkompartment

De sirenekast wordt gevoed door twee 1,5V D-cel alkalinebatterijen.

3. Batterijschakelaar

4. Wandmontagegaten x 3

5. Learn-knop

6. LED 3 & 2 & 1 (van links naar rechts)

Meegeleverde accessoires

Naast de sirenekast zelf worden de volgende accessoires ook in de verpakking meegeleverd:

1. 3 x grote pluggen voor in de muur

2. 3 x bevestigingsschroeven voor muurmontage

3. 2 x 1,5V D alkalinebatterijen (vooraf geplaatst)

Batterij- en lage batterijdetectie

De Bellbox wordt gevoed door twee 1,5V alkaline D-batterijen; hij beschikt over laag batterijdetectie en zal laagbatterijsignalen verzenden wanneer een lage batterijspanning wordt gedetecteerd.

Bij het vervangen van de batterijen, nadat u de oude batterijen hebt verwijderd, druk een paar keer op de sabotageschakelaar om de resterende energie volledig te ontladen voordat u nieuwe batterijen plaatst.

Supervisie

De Bellbox wordt bewaakt door periodiek een supervisiesignaal naar het bedienpaneel te sturen. Wanneer het bedienpaneel binnen de vooraf ingestelde periode geen supervisiesignaal ontvangt, zal het een storing aangeven.

Functieoverzicht

Alarmgeheugen

Als er een alarm werd geactiveerd terwijl u afwezig was en het systeem niet werd uitgeschakeld voordat de alarmduur verstreek, zal de sirene een kort alarm geven wanneer het systeem wordt uitgeschakeld om de gebruiker te waarschuwen dat er een alarm is geweest tijdens zijn afwezigheid. Dit suggereert dat de indringer mogelijk nog in het pand aanwezig is.

Alarmduur

Wanneer een alarm door het Bedieningspaneel wordt geactiveerd, zal het Bedieningspaneel de sirene instrueren te starten met alarmeren volgens de alarmduur-instelling van het paneel. Wanneer de alarmduur van het paneel verloopt, zal het de sirene instrueren te stoppen met alarm.

Als de sirenekast het signaal van het bedieningspaneel om het alarm te stoppen niet ontvangt, zal hij maximaal 3 minuten alarm geven en daarna stoppen. Bijvoorbeeld:

• Als de alarmduur van het paneel is ingesteld op meer dan 3 minuten, zal de sirenekast na activering van het alarm stoppen met alarmeren na 3 minuten in plaats van te wachten tot de paneelalarmduur verloopt.

• Als het paneel in desarmeerstand staat en de sabotageschakelaar van de sirenekast wordt geactiveerd, zal de sirenekast gedurende 3 minuten alarm activeren aangezien het paneel in desarmeerstand staat en zal hij geen alarm activeren door sabotage-trigger.

Sirenesabotage (Tamper)

De Bellbox is beschermd tegen elke poging om de bovendeksel te openen of los te maken van het montageoppervlak.

Als de sirene een sabotageconditie detecteert, zal deze de sirene en het knipperlicht activeren voor de geprogrammeerde alarmperiode. Een sabotage-signaal zal samen met reguliere signaaloverdrachten naar het Bedieningspaneel worden gestuurd zodat het paneel de status overeenkomstig kan weergeven. Als de sabotageconditie aanhoudt, zal de sirene een reeks van vijf pieptonen geven telkens wanneer het systeem wordt ingeschakeld of wanneer de sabotage wordt geactiveerd, om een fout aan te geven.

De sabotagfunctie kan tijdelijk worden uitgeschakeld vanuit het bedienpaneel met de Sirene Sabotage-bediening. De Bellbox stopt dan gedurende één uur met sabotage-detectie. Deze functie is voornamelijk bedoeld voor het vervangen van de batterij of het veranderen van de installatielocatie. Na één uur zal het bedienpaneel de functie automatisch weer inschakelen. De sabotage-detectie kan ook handmatig opnieuw worden ingeschakeld met de Sirene Sabotage-functie.

Audio- en visuele statusindicatie

Bij het in- en uitschakelen van het systeem gebruikt de sirenekast verschillende methoden om verschillende statussen voor de gebruiker te onderscheiden, zoals in de tabel vermeld.

Systeemstatus	Sirene-audio	Strobe-lichtindicatie
Inschakelen/Thuis	1 piep*	3 LED-groepen knipperen één keer
Uitschakelen	Het apparaat zal*	Knippert sequentieel voor 1 cyclus
Inschakelen (lage batterij)	3 piepen	3 LED-groepen knipperen drie keer
Uitschakelen (lage batterij)	3 piepen	Knippert sequentieel voor 3 cycli
Inschakelen (sabotage)	5 piepen	3 LED-groepen knipperen 5 keer
Uitschakelen (sabotage)	5 piepen	Knippert sequentieel voor 5 cycli
Binnenkomst/Vertrek-geluid	Aftelpiepen

* De sirene-audio-indicatie wordt beïnvloed door de instelling Bevestiging AAN/UIT. Bij instelling van Bevestiging op UIT is het bevestigingsgeluid niet beschikbaar. Raadpleeg de geluids-/sireninstelling van het bedieningspaneel voor de bevestigingsfunctie.

Aan de slag

Leren

Stap 1	Draai de onderste schroef van de Bellbox los met een kruiskopschroevendraaier en verwijder de bovendeksel.
Stap 2	Zet het bedienpaneel in de leermodus (raadpleeg de handleiding van het bedienpaneel voor details).
Stap 3	Schuif de batterijschakelaar naar de AAN-stand om de Bellbox in te schakelen. Alle LED's zullen één keer knipperen en de zoemer zal één keer piepen.
Stap 4	Druk eenmaal op de Learn-knop. De Bellbox geeft een korte piep en LED 1 & 3 zullen kort gaan branden. De Bellbox is nu in leermodus en zal een leercode naar het paneel verzenden.
Stap 5	Als het paneel geen leercode heeft ontvangen, druk dan nogmaals op de learn-knop (de Bellbox zal deze keer geen piep geven).
	Als het paneel de leercode ontvangt, zal het de apparaatgegevens overeenkomstig vermelden (volg de instructies in de handleiding van het bedienpaneel om de leercyclus te voltooien). Er wordt een bevestiging naar de Bellbox gestuurd. Wanneer de bevestiging is ontvangen, zal de Bellbox een korte piep geven en LED 2 één keer laten knipperen om aan te geven dat het leren is gelukt en vervolgens de leermodus verlaten.
Stap 6	Raadpleeg de handleiding van het bedienpaneel en gebruik de functie Apparaat bewerken om de Bellbox-instellingen te controleren. U kunt het bedieningsgebied, het zonenummer en de apparaattitel voor de Bellbox bewerken.

Opmerking:

• Als het leren mislukt, verwijder dan de Bellbox uit het bedienpaneel en herhaal stap 4-7.

• Als de sirenekast binnen één minuut geen bevestigingscode van het bedieningspaneel ontvangt, verlaat de sirenekast de leerstand. Herstart het leerproces vanaf stap 4.

Bewerk apparaatbedieningsgebied

Stap 1 Gebruik de functie “Apparaat bewerken” op de webpagina van het paneel om de gebiedsinstelling te wijzigen.

Stap 2 Voor het apparaat dat rechtstreeks met het paneel communiceert, is de instelling voltooid na het klikken op OK.

Voor het apparaat dat een repeater gebruikt, druk eenmaal op de Learn-knop om een leercode te verzenden nadat u de gebiedsinstelling hebt gewijzigd.

Programmering

Geluid/ Sirene Instelling

Gebruik de Control Panel “Geluid/ Sirene Instelling” webpagina om de Bellbox-configuratiefunctie in te stellen: Tamper Aan / Tamper Uit

Met deze functie kunt u de sabotebescherming van alle RF Bellboxen in- of uitschakelen. Selecteer om de sabotefunctie van de Bellbox in of uit te schakelen.

Opmerking:

Wanneer uitgeschakeld, stopt de Bellbox tijdelijk gedurende één uur met sabotagedetectie. Na één uur zal het bedienpaneel de functie automatisch weer inschakelen als de sabotagefunctie niet handmatig is ingeschakeld.

Individuele Bellbox-functie

Bewerk de apparaatbewerkingspagina om de Bellbox-instellingen en informatie overeenkomstig in te voeren.

• Naam: Voer een naam in voor de Bellbox.

• Gebied: Selecteer het gebied waartoe de Bellbox behoort.  Zone: Selecteer het zonenummer van de Bellbox.

Attribuut

• Permanent omzeilen: Als aangevinkt zal het bedienpaneel alle signalen van de Bellbox volledig negeren. Een overbrugd(e) Bellbox kan geen enkele reactie activeren, inclusief alarm of storing van het bedienpaneel. Alle andere attribuutinstellingen worden ook genegeerd.

• Hele gebied: als aangevinkt, worden alle Volume-, Spraak- en Gedragsfuncties gelijktijdig in alle gebieden ingeschakeld.

Volume

• Alarmpiep: stel het volume van het alarmgeluid van de Bellbox in wanneer deze alarm slaat.

• Bevestigingspiep bij volledig inschakelen: stel het volume van de bevestigingspiep van de Bellbox in wanneer het bedienpaneel in Volledig Beveiligd-modus wordt gezet.

• Bevestigingspiep bij thuis inschakelen: stel het volume van de bevestigingspiep van de Bellbox in wanneer het bedienpaneel in Thuis Beveiligd-modus wordt gezet.

• Bevestigingspiep bij uitschakelen: stel het volume van de bevestigingspiep van de Bellbox in wanneer het bedienpaneel in Uitschakelmodus wordt gezet.

• Uitgangspiepen bij volledige inschakeling: stel het volume in van de aftelpiep bij uitgang onder Volledige Inschakeling-modus.

• Uitgangspiepen bij thuis inschakeling: stel het volume in van de aftelpiep bij uitgang onder Thuis Inschakeling-modus.

• Ingangspiepen bij volledige inschakeling: stel het volume in van de aftelpiep bij ingang onder Volledige Inschakeling-modus.

• Ingangspiepen bij thuis inschakeling: stel het volume in van de aftelpiep bij ingang onder Thuis Inschakeling-modus.

• Deurbel: stel het volume in van het Deurbelgeluid (Ding-Dong geluid).

• VDP-deurbel: Deze functie wordt niet ondersteund door BX-32.

• Armeren met storing: stel het volume van de piep in bij armeren met storing.

• Buiteninbreker: Deze functie wordt niet ondersteund door BX-32.

Gedrag

• Inbraaktrigger bij thuis inschakeling: Schakel in of uit of de Bellbox wordt geactiveerd wanneer een alarm wordt geactiveerd onder Thuis Beveiligd.

• Inbraaktrigger bij volledige inschakeling: Schakel in of uit of de Bellbox wordt geactiveerd wanneer een alarm wordt geactiveerd onder Volledig Beveiligd.

• Stroboscoopactivatie: Schakel in of uit de activering van het LED-strobe-licht.

• Bevestigingsflits: Schakel in of uit het LED-knipperen wanneer het systeem Bewapend/Ontwapend is. Uitgangsflits: Schakel in of uit het LED-knipperen tijdens een uitgangsvertraging.

• Ingangsflits: Schakel in of uit het LED-knipperen tijdens een toegangsvertraging.

• Triggerflits: Schakel in of uit het LED-knipperen bij alarm.

• Geluid bij alarm-in-geheugen: Schakel in of uit geluid voor Alarm in Geheugen.

• Foutgeluid: Schakel in of uit systeemfoutgeluiden.

Installatie

Ga verder met de installatie nadat het leren is voltooid.

Stap 1 Schakel de sabotefunctie op het bedienpaneel uit (raadpleeg de handleiding van het bedienpaneel). De Bellbox zal een piep geven om aan te geven dat de sabotageschakelaar nu is uitgeschakeld.

Opmerking:

De sabotefunctie wordt slechts één uur uitgeschakeld. Het bedienpaneel zal de functie na deze duur automatisch weer inschakelen.

Stap 2 Zoek een geschikte locatie om de Bellbox te monteren.

Stap 3 Verwijder de bovendeksel door de onderste schroef los te draaien.

Stap 4 Houd de Bellbox op de gewenste locatie; zet de voeding van de Bellbox aan.

Stap 5 Controleer of de Bellbox een sterk genoeg signaal met het bedienpaneel heeft door het bedienpaneel in Walk Test modus te zetten (raadpleeg de handleiding van het paneel). Druk op de Learn-knop om te controleren of het signaal sterk genoeg is (raadpleeg de handleiding van het paneel voor signaalsterkte).

Stap 6 Als u tevreden bent met de signaalsterkte, identificeer dan de 3 montagegaten en monteer de Bellbox aan de muur met de meegeleverde grote schroeven en pluggen. Zorg ervoor dat de sabotageschakelaar volledig tegen de muur is ingedrukt

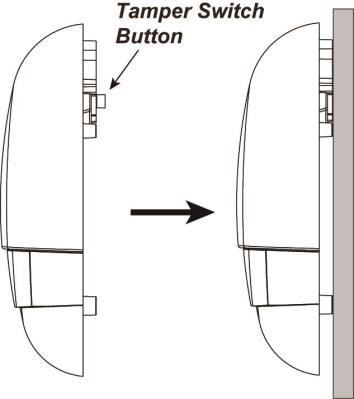

Opmerking:

De sabotageschakelaar steekt door de achterkant van het toestel. Wanneer de Bellbox van de muur wordt losgetrokken, wordt het alarm geactiveerd. Zorg dat deze volledig is ingedrukt wanneer de Bellbox is gemonteerd. Als er een opening is, vul deze dan op met geschikt vulmateriaal.

Stap 7 Plaats de bovendeksel terug en draai de onderste schroef vast.

Stap 8 Schakel de sabotefunctie in vanaf het bedienpaneel (raadpleeg de handleiding van het paneel).

Stap 9 Controleer of de installatie succesvol is door het systeem te bewapenen en te ontwapenen vanaf het bedienpaneel.

Succesvol inschakelen/uitschakelen wordt aangegeven door de tabel zoals weergegeven in Audio- en visuele statusindicatie.

Opmerking:

Als tijdens het bewapenen/ontwapenen 5 korte piepjes te horen zijn, betekent dit dat de sabotage niet volledig is ingedrukt. Controleer de sabotage en zorg dat deze correct is ingesteld en test opnieuw vanaf het bedienpaneel.

Stap 10 De installatie is nu voltooid.

Batterij vervangen

Stap 1	Schakel de sabotagedetectie uit vanaf het bedienpaneel (raadpleeg de handleiding van het bedienpaneel). De Bellbox zal een piep geven om aan te geven dat de sabotageschakelaar nu is uitgeschakeld.
Stap 2	Draai de onderste schroef los en verwijder voorzichtig de bovendeksel.
Stap 3	Schuif de batterijschakelaar naar de uit-stand.
Stap 4	Het batterijvak heeft een deksel dat door 2 schroeven is bevestigd. Maak de schroeven los en open het deksel.
Stap 5	Verwijder de oude batterijen en druk een paar keer op de sabotageschakelaar om de resterende energie volledig te ontladen.
Stap 6	Plaats nieuwe batterijen in het batterijvak.
Stap 7	Schuif de batterijschakelaar naar de AAN-stand. Alle LED's zullen één keer knipperen en de zoemer zal 1 piep geven wanneer de Bellbox wordt ingeschakeld.
Om een bestaand actietype te verwijderen, tikt u eenvoudig op het	Plaats het deksel van het batterijvak terug en schroef het vast.
Tik op “Opslaan” om de scène-instelling te bevestigen. De Regel-pagina wordt bijgewerkt met de nieuwe scène.	Plaats de bovendeksel terug en zet deze vast door de onderste schroef aan te draaien.
Stap 10	Ga naar de geluids-/sireninstellingspagina van het bedienpaneel om de sabotefunctie in te schakelen. De Bellbox zal een piep geven om aan te geven dat de sabotageschakelaar nu is geactiveerd.

Fabrieksreset

De sirene kan worden teruggezet en het geheugen kan worden gewist. Wanneer de sirene uit het Bedieningspaneel wordt verwijderd, moet deze worden teruggezet naar de fabrieksinstellingen om het geheugen van het Bedieningspaneel te wissen; anders zal de sirene nog steeds alarm geven als hij een alarmsignaal van het paneel ontvangt.

Stap 1	Schakel de sabotagedetectie uit vanaf het bedienpaneel (raadpleeg de handleiding van het paneel). De Bellbox zal een piep geven om aan te geven dat de sabotageschakelaar nu is uitgeschakeld.
Stap 2	Verwijder de Bellbox uit de apparaatlijst van het bedienpaneel (raadpleeg de handleiding van het bedienpaneel).
Stap 3	Draai de onderste schroef los en verwijder de bovendeksel.
Stap 4	Schuif de batterijschakelaar naar de UIT-stand.
Stap 5	Houd de Learn-knop ingedrukt en schuif de batterijschakelaar naar de AAN-stand. Blijf de Learn-knop 7 seconden ingedrukt houden. Laat de Learn-knop los wanneer u 2 korte piepjes en een lange piep hoort. De eerdere parameters in de Bellbox worden gewist en deze keert terug naar de normale modus.

Opmerking:

Wanneer de sirenekast van het bedieningspaneel wordt verwijderd, moet deze ook worden teruggezet naar de fabrieksinstellingen om het geheugen van het bedieningspaneel te wissen.
