# VESTA-370
**VST-894-IL**
## **Buiten PIR Bewegingssensor Camera**
VST-894 is een buitenpassieve infrarood (PIR) bewegingssensorcamera. Hij kan draadloze signalen en vastgelegde beelden (beeldkwaliteit tot 1280 x 720 pixels) naar het bedienpaneel sturen bij bewegingsdetectie.
Met nachtverlichtingsfunctie, UV-bestendige behuizing en waterdicht volgens IPX5-norm is de VST-894 ideaal voor achtertuinen, gazons, poorten, buitencorridors en gangen.
De buiten-PIR-camera is ontworpen om een typische detectiebereik van 12 meter bij 90 graden breed te geven. De flexibele PIR-afstandslimiet is instelbaar in 5 niveaus (12M, 8,5M, 6M, 3,5M, 2,5M); de aanbevolen montagelhoogte is 0,8-1,2M. Met huisdierimmuniteit kan de PIR-camera valse alarmen voorkomen die door huisdieren of kleine tot middelgrote dieren (tot 25 kg) worden veroorzaakt.
Daarnaast is de VST-894 ontworpen met een digitale nabijheidsdetector. De anti-maskingfunctie maakt detectie mogelijk van pogingen om de detector te verblinden door objecten in het gezichtsveld te plaatsen.
De VST-894 is ook compatibel met Climax’ Repeater RP-29/Router RMB-29, die het RF-communicatiebereik verder kan uitbreiden naar moeilijk bereikbare gebieden.
**De VST-894-serie omvat de volgende modellen**:
VST-894 – PIR-bewegingssensorcamera met flitser-LED
VST-894-IL – PIR-bewegingssensorcamera met infrarood-LED
## Onderdelen identificeren
1 PIR-cameralens
2 Flitser-LED / Infrarood-LED
De flitser-LED (VST-894) of infrarood-LED (VST-894-IL) levert voldoende licht voor beeldopname bij weinig omgevingslicht.
**3 IR-LED-indicator (rood)**
**4 IR-sensor**
De sensor is bedoeld om bewegende objecten te detecteren.
5. **Voorkant sabotagecontact**
Het voorkantsabotagecontact wordt ingedrukt wanneer de camerahoes correct is gemonteerd.
6. **Schaal voor camerahoekverstelling**
7. **Dip-switchblok**
8. **Schakelaar voor aanpassing detectielengte**
9. **Schaal voor IR-hoekverstelling**
10. **Sabotagecontact IR-dekseenheid**
Het sabotagecontact van de IR-dekseenheid wordt ingedrukt wanneer de IR-dekseenheid correct is gesloten.
11 PIR-gevoeligheidsselector
12 Test- & leerknop
* Houd de knop 3 seconden ingedrukt om een leercode te verzenden, en laat de knop los wanneer de VST-894 LED-indicator (rood) oplicht.
* Druk eenmaal op de knop om een leercode naar de repeater/router te verzenden.
13 Batterijcompartiment
14 Achterzijde sabotagecontact
De achterzijde sabotage-schakelaar wordt ingedrukt wanneer de PIR-camera correct op de montagebeugel is gemonteerd. **15 VST-894 LED-indicator (rood)**
**16 Hakenopeningen**
**17 Haken**
**18 Bovenste stabilisatieschroefgat**
**19 Onderste stabilisatieschroeven**
### LED-indicator

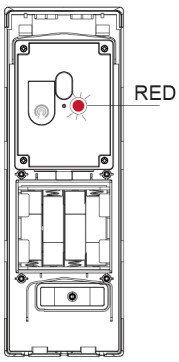

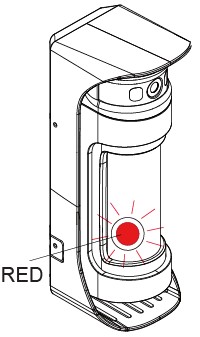

**IR-LED (rood)**
* De LED-indicator kan in- of uitgeschakeld worden door de DIP VST-894 LED-indicator IR LED-indicator Schakelaar1-positie in te stellen of op afstand vanaf het paneel te bedienen. Raadpleeg de ***DIP-switch instellingen*** en ***Remote-instellingen*** sectie voor details.
* Wanneer uitgeschakeld, wordt de LED niet geactiveerd, behalve tijdens het opwarmen en de testmodus.
* Wanneer ingeschakeld, zal de LED oplichten volgens de status van de detector. - **Opwarmen:** de rode LED knippert gedurende 60 seconden.
* **IR-bewegingsdetectie:** de rode LED licht 2 seconden op.
* **Maskeringdetectie:** de rode LED knippert 3 keer en herhaalt zich totdat de maskerconditie is opgeheven. **VST-894 LED-indicator (rood)**
* De LED is AAN wanneer de PIR-camera in leermodus is.
* Wanneer de PIR-camera een bevestiging van het bedienpaneel ontvangt, zal de LED van de PIR-camera 6 keer knipperen en vervolgens uitgaan om succesvolle leering aan te geven.
### Batterij
* De PIR-camera gebruikt vier AA L91 lithiumbatterijen als stroomvoorziening.
* Het batterijniveau van de PIR-camera wordt aan het bedienpaneel gemeld met verzending van reguliere supervisiesignalen
* De PIR-camera beschikt over detectie van lage batterijspanning. Wanneer een lage batterij wordt gedetecteerd, wordt een signaal voor lage batterij naar het bedienpaneel gestuurd.
**Om de batterijen te vervangen:**
**Stap 1** Verwijder de PIR-camera van de montagebeugel.

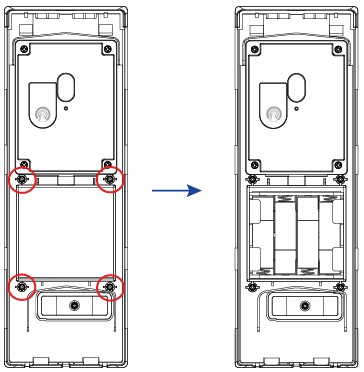

**Stap 2** Maak de 4 bevestigingsschroeven van het batterijcompartiment los en open de klep.
**Stap 3** Verwijder de oude batterijen en druk tweemaal op de testknop om de resterende energie volledig te ontladen.
**Stap 4** Plaats vier nieuwe AA L91 lithiumbatterijen.
**Stap 5** Druk eenmaal op de testknop. Een normaal-batterijsignaal wordt naar het bedienpaneel verzonden.
**Stap 6** Schroef de deksel van het batterijcompartiment weer vast.
**Stap 7** Haak de PIR-camera terug aan de montagebeugel.
### Sabotagebescherming
* De PIR-camera is beschermd tegen pogingen om de camerahoes te openen, de IR-dekseenheid te openen, het apparaat van zijn montagebeugel los te maken of het hele toestel met geweld van de montagelocatie te verwijderen.
* Als de PIR-camera een sabotageconditie detecteert zoals openen van de camerahoes, openen van de IR-dekseenheid of verwijdering van het apparaat, wordt een sabotagesignaal naar het bedienpaneel gestuurd om de gebruiker op de hoogte te stellen.
### Supervisiesignaal
* Na installatie zal de PIR-camera periodiek supervisiesignalen automatisch naar het bedienpaneel verzenden op willekeurige intervallen van 15-18 minuten.
* Als het bedienpaneel het signaal van de PIR-camera niet heeft ontvangen binnen de vooraf ingestelde tijd, zal het bedienpaneel op zijn display aangeven dat de betreffende PIR-camera een probleem met het ontbreken van signalen ervaart.
### Beeldopname
Wanneer het alarmsysteem is ingeschakeld, zal de PIR-camera bij bewegingsdetectie 1, 3 of 6 alarmbeelden vastleggen in resoluties van 640 x 360, 320 x 184 of 1280 x 720 pixels (programmeertbaar vanaf het bedienpaneel). U kunt ook handmatig via het bedienpaneel de PIR-camera opdracht geven een foto te nemen. De vastgelegde beelden worden naar het bedienpaneel overgedragen voor visuele alarmverificatie.
{% hint style="warning" %}
Opmerking:
Als uw PIR-camera is geïnstalleerd op een locatie waar het gezichtsveld van de camera een complexe omgeving is met intens licht of veel kleuren, zullen de vastgelegde afbeeldingen groot in bestandsgrootte zijn, wat mogelijk leidt tot afkapping wanneer de afbeeldingen naar het bedieningspaneel worden verzonden.
{% endhint %}
### Slaap-timer
* De PIR-camera heeft een automatische “slaaptijd” van 5 seconden of 120 seconden (standaard) om energie te besparen. De slaaptimer kan worden geprogrammeerd met DIP-schakelaar 3 of op afstand aangepast vanaf het bedienpaneel. Raadpleeg de ***DIP-switch instellingen*** en ***Remote-instellingen*** secties voor details.
* Zelfs als er continu bewegingen worden gedetecteerd, wordt het alarm slechts één keer gegenereerd gedurende de slaapperiode om de batterijduur te sparen.
### Anti-masking
* De PIR-camera heeft een digitale nabijheidsdetector die pogingen tot maskering (blokkering) door een indringer kan detecteren. De anti-maskingfunctie kan worden ingeschakeld (standaard) of uitgeschakeld door de positie van DIP-switch 4 in te stellen of op afstand vanaf het paneel te worden bediend. Raadpleeg de ***DIP-switch instellingen*** en ***Remote-instellingen*** secties voor details.
* In de normale bedrijfsmodus, wanneer een maskeringgebeurtenis wordt gedetecteerd en de maskeringconditie 3 minuten aanhoudt, zal de VST-894 een maskeringsalarm naar het bedienpaneel sturen om de gebruiker te waarschuwen.
### PIR-gevoeligheid
De PIR-gevoeligheid kan worden ingesteld op Hoog, Middel (standaard) of Laag met behulp van de PIR-gevoeligheidsselector of op afstand geprogrammeerd vanaf het bedienpaneel. Raadpleeg ***Dip-switch instellingen & PIR-gevoeligheidsinstelling*** en ***Remote-instellingen*** secties voor details.
### Opwarmperiode
* De PIR-camera warmt tot 60 seconden of minder op wanneer deze wordt ingeschakeld.
* De IR-rode LED blijft knipperen; de PIR-camera wordt niet geactiveerd tijdens de opwarmperiode.
### Lokale instelling
Om de PIR-camera-instellingen lokaal aan te passen, moet u de dekeenheid verwijderen om toegang te krijgen tot de lokale schakelaars of selectors. Volg hieronder de stappen om verder te gaan.

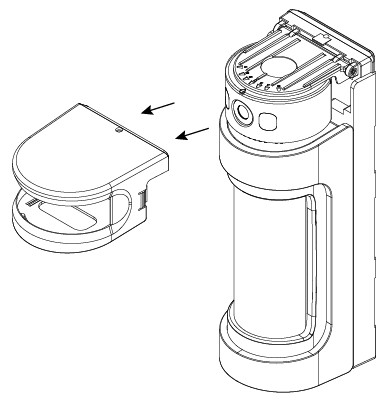

1\) Verwijder de camerahoes.
Verwijder de camerahoes.

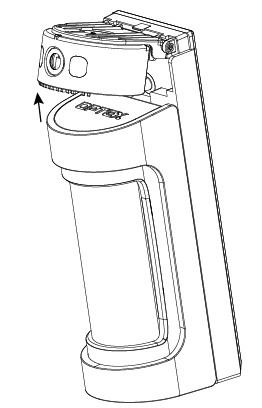

2\) Til de cameramodule op vanaf de boogzijde.
Til de cameramodule op vanaf de boogzijde.

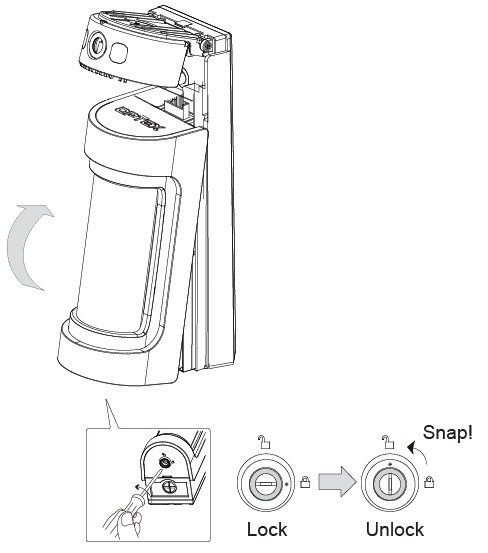

3\) Ontgrendel het onderste slot en verwijder de dekeenheid.
Ontgrendel het onderste slot en verwijder de dekeenheid.
#### Richting PIR-gebied & aanpassing cameraregeling
* De hoeken van zowel de cameramodule als de IR-sensor kunnen in 7 niveaus van A tot G worden aangepast.
* De hoek van de camera en de hoek van de PIR-sensor moeten consistent zijn om optimale dekking te garanderen. Bijvoorbeeld, als u de PIR-sensorhoek instelt op niveau A, stel dan ook de camerahoek in op niveau A.
*\*
{% hint style="warning" %}
Opmerking:
Stel de cameramodule niet bij terwijl deze is opgetild. Stel de cameramodule alleen bij wanneer deze zich in de normale bedrijfspositie bevindt.
{% endhint %}
#### Aanpassing PIR-detectielengte
De PIR-afstandslimiet kan in 5 niveaus worden aangepast (2,5 tot 12 m).

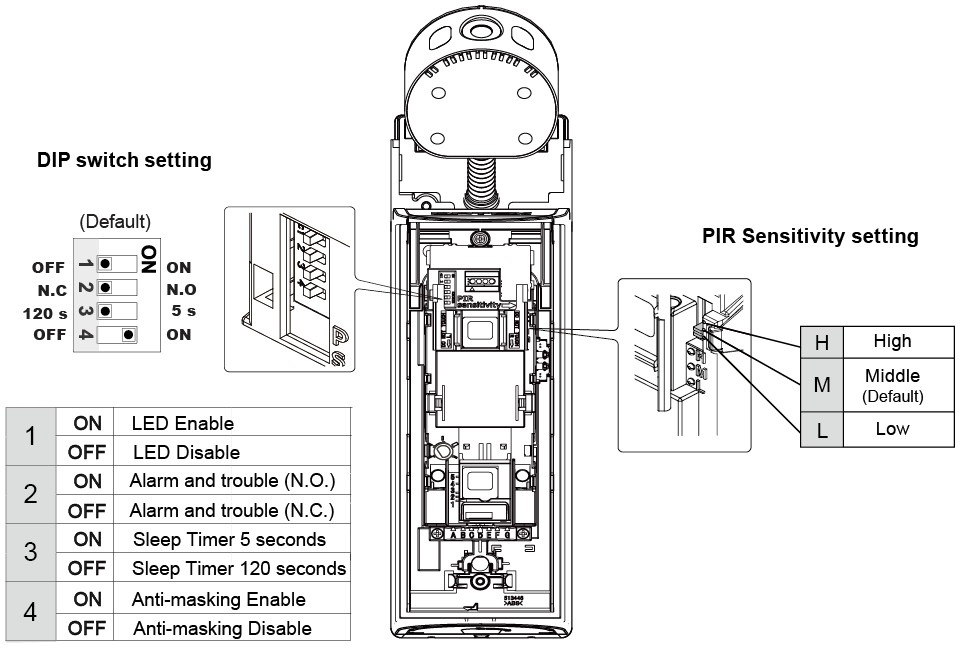

#### Dip-switch instellingen & PIR-gevoeligheidsinstelling
* De functies van elke DIP-switch en de PIR-gevoeligheidsselector staan in de onderstaande tabellen. Nadat de DIP-switch- en PIR-gevoeligheidsinstellingen zijn gewijzigd, verwijdert u de batterijen en plaatst u ze opnieuw om de PIR-camera van stroom te voorzien. Het apparaat werkt met de nieuwe instellingen nadat het opnieuw is ingeschakeld.
* Houd er rekening mee dat LED, anti-masking, slaaptimer en PIR-gevoeligheid ook op afstand vanuit het bedienpaneel geprogrammeerd kunnen worden. Instellingen op afstand via het paneel overschrijven de DIP-switch-instellingen. (Zie ***Remote-instellingen*** voor details.)
{% hint style="warning" %}
Opmerking:
Gelieve ***NIET GEBRUIKEN*** de standaardinstelling van DIP-switch 2 (N.C.) te wijzigen.
{% endhint %}
### PIR-gebied maskering
De PIR-camera wordt geleverd met een maskerafdichting om specifieke gebieden te negeren die niet beveiligd hoeven te worden of vals-positieve of hinderlijke alarmen kunnen veroorzaken, zoals een wiegende boom in volle bladstand. Om een specifiek gebied te maskeren:
### Testmodus
De testmodus moet worden uitgevoerd om correcte werking en dekking van de PIR-camera te bevestigen.
In de testmodus is de slaaptimer uitgeschakeld en zal de LED-indicator oplichten om de detectiestatus aan te geven.
* Sluit de dekeenheid, “TESTMODE” start automatisch.
* Controleer of de LED 2 seconden oplicht wanneer het bedoelde object wordt gedetecteerd.
* “TESTMODE” verloopt 3 minuten na het sluiten van de dekeenheid, met de IR-rode LED die 5 seconden knippert.
### Aan de slag – De PIR-camera inleren in het bedieningspaneel
* Plaats vier AA L91 lithiumbatterijen in de batterijhouder om de PIR-camera van stroom te voorzien en zorg ervoor dat de polariteit correct is aangesloten.
* De PIR-camera begint op te warmen en de IR-rode LED knippert gedurende 60 seconden. Wacht tot het opwarmproces is voltooid.
* Zet het bedieningspaneel in leerstand; raadpleeg de handleiding van het bedieningspaneel voor details.
* Houd de testknop 3 seconden ingedrukt om een leercode te verzenden en laat de knop los wanneer de VST-894 rode LED oplicht. De LED blijft maximaal 20 seconden aan en geeft aan dat de PIR-camera in leermodus is.
* Als het bedienpaneel het signaal van de PIR-camera ontvangt, zal het de informatie overeenkomstig weergeven. Binnen 20 seconden terwijl de LED van de PIR-camera aan is, selecteert u de PIR-camera op de webpagina van het bedienpaneel en klikt u op “**toevoegen**” om deze in het paneel op te nemen. Raadpleeg de handleiding van het bedienpaneel voor details.
* Wanneer de PIR-camera een bevestiging van het bedienpaneel ontvangt, zal de VST-894 rode LED 6 keer knipperen en vervolgens uitgaan om succesvolle learning aan te geven.
* Nadat de PIR-camera is ingeleerd, zet u het bedienpaneel in Walk Test-modus. Houd de PIR-camera op de gewenste locatie en druk op de testknop om te bevestigen of deze locatie binnen het signaalbereik van het bedienpaneel ligt.
{% hint style="warning" %}
Opmerking:
* Nadat de testknop 3 seconden is ingedrukt en vastgehouden, blijft de LED van de PIR-camera 20 seconden branden. Als de PIR-camera binnen deze periode van 20 seconden geen bevestiging van het bedienpaneel ontvangt, gaat de LED uit. De testknop moet opnieuw 3 seconden worden ingedrukt en vastgehouden om een leercode opnieuw te verzenden.
* Als de PIR-camera al in een bedieningspaneelsysteem bestaat, moet u de PIR-camera eerst uit het bedieningspaneel verwijderen voordat u deze in een ander bedieningspaneel kunt inleren.
* Bij het inleren van de PIR-camera in een repeater/router, druk eenmaal op de Test-knop (in plaats van deze 3 seconden ingedrukt te houden) om een inleercode te verzenden.
{% endhint %}
### Bewerk apparaatbedieningsgebied
1. Gebruik de functie “Apparaat bewerken” op de webpagina van het paneel om de gebiedsinstelling te wijzigen.
2. Voor het apparaat dat direct met het paneel communiceert, is de instelling voltooid na het klikken op OK.
Voor het apparaat dat een repeater gebruikt, houdt u de testknop 3 seconden ingedrukt op de PIR-camera om een signaal naar het paneel te sturen en laat u de knop los wanneer de LED van de VST-894 oplicht.
### Remote-instellingen
* De PIR-camera ondersteunt externe instellingen van PIR-gevoeligheid, anti-masking, slaaptimer en LED vanuit het bedienpaneel.
* Wanneer de PIR-camera wordt ingeschakeld, worden de PIR-gevoeligheid, anti-masking, slaaptimer en LED bepaald door de DIP-switch-instellingen. (Zie **DIP-switch instellingen** voor details.) Gebruikers kunnen de instellingen wijzigen door DIP-switches aan te passen of op afstand vanaf het paneel te programmeren. Instellingen op afstand via het paneel overschrijven de DIP-switch-instellingen.
**Webpagina van het bedienpaneel**
1. Ga op de lokale webpagina van het paneel naar de pagina Apparaat bewerken en voer de IR-configuratiewaarde in in het gedeelte Sensorinstelling. Klik op OK om te bevestigen. Raadpleeg de onderstaande tabel voor configuratiedetails. Bijvoorbeeld, als u de PIR-gevoeligheid op laag wilt instellen, de LED wilt uitschakelen, de slaaptimer op 120 seconden wilt instellen en de anti-maskingfunctie wilt uitschakelen, kunt u 00 invoeren.
2. Druk eenmaal op de testknop op de PIR-camera om een signaal naar het bedienpaneel te sturen zodat de nieuwe instellingen onmiddellijk worden toegepast. Als de knop niet wordt ingedrukt, worden de nieuwe instellingen toegepast bij de volgende signaaloverdracht, d.w\.z. bij verzending van supervisiesignalen of PIR-alarmmeldingen.
| **IR-configuratie** | **PIR-gevoeligheid** | **LED** | **SlaapTimer (T)** | **Anti-masking (A)** |
| ------------------- | -------------------- | ------- | ------------------ | -------------------- |
| 00 | Laag | Uit | 120 seconden | Uitschakelen |
| 01 | Laag | Aan | 120 seconden | Uitschakelen |
| 02 | Laag | Uit | 5 seconden | Uitschakelen |
| 03 | Laag | Aan | 5 seconden | Uitschakelen |
| 04 | Laag | Uit | 120 seconden | Inschakelen |
| 05 | Laag | Aan | 120 seconden | Inschakelen |
| 06 | Laag | Uit | 5 seconden | Inschakelen |
| 07 | Laag | Aan | 5 seconden | Inschakelen |
| 40 | Middel | Uit | 120 seconden | Uitschakelen |
| 41 | Middel | Aan | 120 seconden | Uitschakelen |
| 42 | Middel | Uit | 5 seconden | Uitschakelen |
| 43 | Middel | Aan | 5 seconden | Uitschakelen |
| 44 | Middel | Uit | 120 seconden | Inschakelen |
| 45 | Middel | Aan | 120 seconden | Inschakelen |
| 46 | Middel | Uit | 5 seconden | Inschakelen |
| 47 | Middel | Aan | 5 seconden | Inschakelen |
| 80 | Hoog | Uit | 120 seconden | Uitschakelen |
| 81 | Hoog | Aan | 120 seconden | Uitschakelen |
| 82 | Hoog | Uit | 5 seconden | Uitschakelen |
| 83 | Hoog | Aan | 5 seconden | Uitschakelen |
| 84 | Hoog | Uit | 120 seconden | Inschakelen |
| 85 | Hoog | Aan | 120 seconden | Inschakelen |
| 86 | Hoog | Uit | 5 seconden | Inschakelen |
| 87 | Hoog | Aan | 5 seconden | Inschakelen |
### Montage- & installatiemethode
**Voordat u VST-894 monteert (optionele stap):**
1. Monteer de PIR-camera en draai de bovenste platte bevestigingsschroef vast.
2. Lijn het boogdeel van het Mylar-lint uit met het boogdeel van de onderkant van de VST-894; breng het Mylar-lint aan op de onderkant om sterkere grip en fixatie te bieden.
3. Buig het Mylar-lint langs de afgeronde rand van de VST-894 naar de achterkant ervan.

**Montage met de montagebeugel:**
* De PIR-camera is ontworpen om te worden gemonteerd op een vlakke oppervlakte of in een hoek met de meegeleverde bevestigingsschroeven en pluggen.
* De montagebeugel heeft uitsparingen waar het plastic dunner is en kan worden gebroken voor montagemogelijkheden. Drie uitsparingen zijn voor oppervlaktemontage en vier uitsparingen zijn voor hoekmontage zoals in de afbeelding getoond.
1. Voor oppervlaktemontage gebruikt u de montagebeugel als sjabloon om 3 gaten in de muur te boren. Voor hoekmontage boort u 4 gaten in de muur.
2. Duw de muurpluggen in als de PIR-camera op pleister of baksteen wordt gemonteerd.
3. Schroef de montagebeugel op de muur.
4. Haak de PIR-camera aan de montagebeugel en duw omlaag totdat u een klikgeluid hoort.
{% hint style="warning" %}
Opmerking:
Zorg ervoor dat de PIR-camera correct aan de montagebeugel is gehaakt, zodat de achterzijde sabotage-schakelaar volledig wordt ingedrukt.
{% endhint %}
**Oppervlakmontage**
**Hoekmontage**
5. **(optionele stap)** Bevestig bovenop de PIR-camera de stabilisatieschroef in de daarvoor bestemde sok en schroef deze in de montagebeugel. Draai de twee onderste stabilisatieschroeven aan de onderkant van de montagebeugel in de onderkant van de VST-894 om het toestel stevig aan de beugel te bevestigen.
### Installatieaanbevelingen
**Het wordt aanbevolen de PIR-camera op de volgende locaties te installeren:**
* Op een hoogte van 0,8 tot 1,2 m (2′7″ tot 4′) boven de grond, waar een indringer normaal door het gezichtsveld van de PIR-camera zou bewegen.
* Bij installatie in de hoek (45 graden) worden de PIR- & camerahoeken niveau C/D/E aanbevolen, waarbij niveau D de beste kwaliteit biedt.
* Bij vlakke installatie (0 graden) werken alle 7 hoeken (A/B/C/D/E/F/G) goed.
* Hieronder staat het gebiedsdiagram van horizontale positie D.
* De PIR-camera heeft een maximaal detectiebereik van 12 meter bij 90 graden breedte.
**Beperkingen:**
* Stel de PIR-camera niet volledig bloot aan direct zonlicht.
* Vermijd grote obstakels in het detectiegebied.
* Richt niet direct op warmtebronnen, zoals vuur en ketels, en installeer niet boven radiatoren.
* Probeer nooit het toestel uit elkaar te halen of te wijzigen.
* Installeer de PIR-camera recht omhoog. Kantel deze niet.
* Installeer de bewegingssensorcamera niet op plaatsen waar objecten zoals bomen en wasgoed door de wind worden bewogen, wat het gezichtsveld van de bewegingssensorcamera kan blokkeren.
* Verwijder alle lichtreflecterende oppervlakken uit het detectiegebied, evenals waterplassen.
* Vermijd richten op het pad van de inlaat- of uitlaatluchtstroom van het buitenunit of de uitlaatluchtstroom.
