# VESTA-355

**VST-892-BUS**

## **BEDRADE BUS PIR bewegingssensorcamera**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FO0KDEX1aZPOz87zYt13Y%2Fimage.png?alt=media&#x26;token=45bb2ac4-3c94-4836-a9e3-b9ee26a91161" alt=""><figcaption></figcaption></figure>

**Inleiding**

De VST-892-BUS is een passieve infrarood (PIR) bewegingssensorcamera. Hij kan bedrade signalen en vastgelegde afbeeldingen (beeldkwaliteit tot 640 x 480 pixels) via BUS naar het bedieningspaneel sturen bij detectie van beweging.

De PIR-camera is ontworpen met een typische detectiebereik van 12 meter bij montage op een hoogte van 2,3-2,5 meter boven de grond. Wanneer de huisdierimmuniteitsfunctie is ingeschakeld, zal de bewegingssensorcamera geen huisdieren tot 25 kg detecteren wanneer deze op een hoogte van 2,3-2,5 meter boven de grond is gemonteerd.

Bovendien is de VST-892-BUS ontworpen met een digitale nabijheidsdetector. De anti-maskingfunctie maakt detectie mogelijk van pogingen om de detector te verblinden door objecten in het gezichtsveld te plaatsen.

Voor de PIR-camera wordt afstandsconfiguratie ondersteund. Naast het aanpassen van de jumper-schakelaars, kunnen gebruikers de huisdierimmuniteitsfunctie in- of uitschakelen en de gevoeligheid van de PIR-camera aanpassen via de webpagina van het bedieningspaneel of de Home Portal Server.

De PIR-camera bestaat uit een tweedelig ontwerp bestaande uit een kap en een basis. De kap bevat alle elektronica en optica en de basis biedt een bevestigingsmogelijkheid. De basis heeft uitsparingen om directe montage op een vlak oppervlak mogelijk te maken, of er wordt een montagebeugel meegeleverd voor hoekmontage en oppervlakmontage.

**De VST-892-BUS-serie omvat de volgende modellen**:

VST-892-BUS – Bedrade PIR bewegingssensorcamera met flits-LED

VST-892-IL-BUS – Bedrade PIR bewegingssensorcamera met infrarood-LED

## **Onderdelenidentificatie**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy9CUYzJH9pJf69ExKpbH%2F0.jpeg?alt=media)

**1. Flits-LED/Infrarood-LED**

De flits-LED (voor VST-892-BUS) of infrarood-LED (voor VST-892-IL-BUS) levert voldoende licht voor beeldopname onder omstandigheden met weinig licht.

**2. Blauwe LED/Functieknop**

**Blauwe LED:**

(Raadpleeg ***LED-indicator*** de beschrijving hieronder voor details)

**Gebruik van de functieknop:**

* Druk eenmaal op de knop om 3 minuten in testmodus te gaan.

3. **Digitale nabijheidsdetector**

De digitale nabijheidsdetector wordt gebruikt om elke maskering (blokkering) poging door een indringer te detecteren

4. **IR-sensor**
5. **PIR-cameralens**
6. **BUS-aansluiting**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdGooFuD02BmJln7E70Dr%2F1.jpeg?alt=media)

Sluit de vier klemmen (VCC, GND, A, B) bedraad aan op de BUS-terminaal op het bedieningspaneel. Raadpleeg ***PIR Camera bedrading*** sectie voor details.

7. **Aansluitweerstand Jumper Schakelaar**

Wanneer de PIR-camera is aangesloten als het verste BUS-apparaat op een BUS-lijn, stelt u de terminaalweerstand-jumper van de PIR-camera en de jumper-schakelaar van het eerste BUS-apparaat (gewoonlijk het hybride paneel) in op AAN om als afsluitweerstanden te dienen. De communicatiemogelijkheid van de aangesloten BUS-lijn zal worden verbeterd.

**Jumper Aan:** De jumperverbinding is geplaatst en verbindt de twee pinnetjes.

**Jumper Uit:** De jumperverbinding is verwijderd of “**geparkeerd**” op één pin.

* Als de jumper UIT staat, is de communicatiecapaciteit op normaal niveau.
* Als de jumper AAN staat, is de communicatiecapaciteit verbeterd.

8. **Tamper-schakelaar**
9. **Jumper Schakelaar Pet Immunity Inschakelen/Uitschakelen (JP3)**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5xZyEPL2rHg9JRicLFKb%2F10.png?alt=media&#x26;token=4dbe40a2-07cd-4b09-a9e8-482b33540c06" alt=""><figcaption></figcaption></figure>

**Jumper Aan:** De jumperverbinding is geplaatst en verbindt de twee pinnetjes.

**Jumper Uit:** De jumperverbinding is verwijderd of “**geparkeerd**” op één pin.

Wanneer ingesteld op AAN, is huisdierimmuniteit uitgeschakeld (fabrieksinstelling).

Wanneer ingesteld op UIT, is huisdierimmuniteit ingeschakeld.

**10. Gevoeligheidsverhogende jumper-schakelaar (JP4)**

Wanneer ingesteld op AAN, is de detectiegevoeligheid van de PIR hoog.

Wanneer ingesteld op UIT, is de detectiegevoeligheid van de PIR op normaal niveau (fabrieksinstelling).

11. **Onderste bevestigingsschroef**
12. **Afbreekgebied voor sabotageschakelaar**
13. **Afbreekgebiedopties voor bedrading**
14. **Montagebeugel**

## **Kenmerken**

* ***LED-indicator***
  * De blauwe LED zal 1 seconde knipperen wanneer de PIR-camera de testmodus ingaat. Tijdens de testmodus zal de blauwe LED één keer knipperen telkens wanneer beweging wordt gedetecteerd.
  * De LED zal niet knipperen als de PIR-camera normaal is en niet in testmodus staat.
* ***Beeldopname***

Wanneer het alarmsysteem is ingeschakeld, zal de PIR-camera bij detectie van beweging 1, 3 of 6 alarmbeelden vastleggen met een resolutie van 640 x 480 of 320 x 240 (programmeerbaar vanaf het bedieningspaneel). U kunt de PIR-camera ook handmatig vragen een foto te maken via het bedieningspaneel. De vastgelegde beelden worden naar het bedieningspaneel overgedragen zodat gebruikers ze kunnen bekijken.

{% hint style="warning" %}
Opmerking:

Als uw PIR-camera is geïnstalleerd op een locatie waar het gezichtsveld van de camera een complexe omgeving is met intens licht of veel kleuren, zullen de vastgelegde afbeeldingen groot in bestandsgrootte zijn, wat mogelijk leidt tot afkapping wanneer de afbeeldingen naar het bedieningspaneel worden verzonden.
{% endhint %}

* ***Opwarmperiode***

Wanneer het bedieningspaneelsysteem in de ingeschakelde modus gaat, of wanneer de PIR-camera in testmodus wordt gezet, zal de PIR-camera 30 seconden opwarmen.

* ***Stroomvoorziening***

Wanneer de VST-892-BUS bedraad is op een hybride paneel, kan de 13,5V-voeding door het hybride paneel worden geleverd.

* ***Anti-masking***
  * De PIR-camera heeft een digitale nabijheidsdetector die pogingen tot maskering (blokkering) door een indringer kan detecteren.
  * Wanneer een maskeringsgebeurtenis wordt gedetecteerd en de maskeringsconditie 3 minuten aanhoudt, zal de VST-892-BUS een maskeringsalarm signaal naar het bedieningspaneel sturen om de gebruiker over de maskering te informeren.
  * Nadat maskering/blokkering is verwijderd gedurende 3 minuten, zal de VST-892-BUS een herstelmelding naar het bedieningspaneel sturen.
* ***Sabotagebescherming***

De PIR-camera wordt beschermd door een sabotageschakelaar die wordt ingedrukt wanneer de PIR-camera correct is geïnstalleerd. Wanneer de PIR-camera van het bevestigingsoppervlak wordt verwijderd of de kap wordt geopend, wordt de sabotageschakelaar geactiveerd en zal de PIR-camera een sabotage-open signaal naar het systeembedieningspaneel sturen om de gebruiker over de toestand te informeren.

* ***Supervisie***

De PIR-camera voert periodiek een zelftest uit door elke 20-30 seconden een supervisiesignaal te verzenden.

* ***Testmodus***
  * De testmodus is bedoeld om het detectiebereik van de PIR-camera te controleren (niet de opnamebedekking).
  * Druk eenmaal op de functieknop om 3 minuten in testmodus te gaan. De blauwe LED zal 1 seconde knipperen.
  * De PIR-camera zal 30 seconden opwarmen. Gelieve de camera tijdens deze opwarmperiode niet te activeren.
  * Na de opwarmperiode kunt u de PIR-camera activeren om het IR-detectiebereik te controleren. Als de PIR-camera wordt geactiveerd, zal de blauwe LED eenmaal knipperen.
* ***Waarschuwing***
  * De bedrading van de PIR-camera mag alleen worden uitgevoerd door gecertificeerde technici met de juiste kennis en training in elektrische apparatuur.
  * Zorg ervoor dat de voedingsvoorziening van het bedieningspaneel is losgekoppeld voordat installatie of enig onderhoudswerk wordt uitgevoerd.
* ***PIR-camera bedrading***
  * Zorg ervoor dat de voeding van het paneel is losgekoppeld en dat de paneelbatterijschakelaar in de UIT-positie is geschoven voordat u aansluitingen maakt.
  * Om te helpen bij kabelverbindingen zijn de klemmen op elk BUS-systeemmodule kleurgecodeerd.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiJeVCYom3KCrTdvJ1owE%2F10.png?alt=media&#x26;token=e46b8d8d-470b-4b9e-a2c2-64e37c997aa3" alt=""><figcaption></figcaption></figure>

* Meerdere BUS-apparaten kunnen in serie op het hybride paneel worden aangesloten. Voor optimale communicatie van de aangesloten BUS-lijnapparaten moet u ervoor zorgen dat de terminaalweerstand-jumper-schakelaars van het eerste (gewoonlijk het hybride paneel) en het verste BUS-apparaat op een BUS-lijn zijn ingesteld op AAN om als afsluitweerstanden te dienen. Schakel alleen de genoemde 2 jumper-schakelaars in en zet de jumper-schakelaars van geen andere BUS-apparaten ertussen op AAN.

{% hint style="warning" %}
Opmerking:

* Het uitneembare ontwerp van BUS-klemmen verbetert de installatie-efficiëntie. Voor het bedradingswerk kunt u de klemmen van de printplaat verwijderen voor gebruiksgemak en na het bedraadwerk weer terugplaatsen.

* Na het loskoppelen van de klem, bij het opnieuw installeren van de klem op de printplaat, zorg ervoor dat u de klem in dezelfde richting monteert om mogelijke gevaren te vermijden.
  {% endhint %}

* Onjuiste aansluitingen resulteren in storing of onjuiste werking. Controleer de bedrading en zorg voor correcte verbindingen voordat u stroom inschakelt.

* Er zijn acht afbreekgebiedopties op de achterklep en de batterijklep zodat de draden eruit kunnen worden geleid door een van hen los te maken.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnfAPR1QrmliienQsomzc%2F20.jpeg?alt=media)

* ***Leren***

Volg de onderstaande stappen om het apparaat in het hybride paneel te leren.

Stap 1. Sluit het apparaat op het paneel aan. Schakel vervolgens het paneel in.

Stap 2. Klik op de webpagina van het paneel op "**Leren**" om naar de leerpagina te gaan.

Stap 3. Klik op "**Start**" om de leerfase te starten.

Stap 4. Klik op "**Toevoegen**" om het apparaat in het paneel op te nemen.

Stap 5. Als het apparaat succesvol in het paneel is geleerd, wordt het weergegeven in de sectie "Geleerde apparaten".

* ***Identificatie***

De functie "Identificeren" wordt gebruikt om een specifiek BUS-apparaat in het BUS-bekabelde systeem te lokaliseren. Deze functie is handig om te onderscheiden welk apparaat welk is, vooral in een grote installatie waar talloze BUS-apparaten zijn opgenomen.

Om de PIR-camera in het BUS-systeem te lokaliseren:

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FePmCMasMPKzrApjLRFCJ%2F10.png?alt=media&#x26;token=2b972d80-3e0c-4dca-8217-d8e150818517" alt=""><figcaption></figcaption></figure>

**Stap 1.** Klik op de webpagina van het hybride paneel op "Identificeren" onder de apparaatlijst na de apparaatrij van de IR-camera.

**Stap 2.** Als de VST-892-BUS het signaal van het hybride paneel ontvangt, zal de webpagina een succesbericht weergeven en zal de LED-indicator van de VST-892-BUS 10 keer knipperen om aan te geven waar deze zich bevindt voor de gebruiker.

{% hint style="warning" %}
Opmerking:

Als er een time-outmelding op de webpagina wordt weergegeven, betekent dit dat de VST-892-BUS het signaal van het paneel niet heeft ontvangen. Controleer of de VST-892-BUS correct op het paneel is aangesloten binnen een geschikte bedradingsafstand.
{% endhint %}

* ***Walk Test***
  * Om er zeker van te zijn dat de PIR-camera kan communiceren met het paneel nadat deze is toegevoegd, plaatst u het bedieningspaneel in Walk Test-modus en drukt u op de functieknop op de VST-892-BUS om een testsignaal naar het paneel te zenden.
  * Wanneer het paneel het testsignaal ontvangt, zal het één keer piepen en de informatie van de PIR-camera overeenkomstig bovenaan de apparaatlijst weergeven.

{% hint style="warning" %}
Opmerking:

Als er geen reactie van het paneel is na het indrukken van de functieknop, betekent dit dat het paneel het testsignaal van het apparaat niet heeft ontvangen. Controleer of de VST-892-BUS correct op het paneel is aangesloten binnen een geschikte bedradingsafstand.
{% endhint %}

* ***Huisdierimmuniteitsfunctie***

De PIR-sensor ondersteunt de huisdierimmuniteitsfunctie en zal geen huisdieren tot 25 kg detecteren om valse alarmen te minimaliseren. De huisdierimmuniteitsfunctie kan worden in- of uitgeschakeld door de positie van de jumper-schakelaar (JP3) in te stellen. Wanneer de jumper-schakelaar (JP3) op AAN staat, is huisdierimmuniteit uitgeschakeld (fabrieksinstelling). Wanneer de jumper-schakelaar (JP3) op UIT staat, is huisdierimmuniteit ingeschakeld. De huisdierimmuniteitsfunctie kan ook op afstand worden aangepast zoals hieronder beschreven.

* ***Gevoeligheidsverhogerfunctie***

U kunt de functie voor het verhogen van de gevoeligheid gebruiken om de detectiegevoeligheid van de PIR te verhogen. Om de detectiegevoeligheid te verhogen, stelt u de jumper-schakelaar (JP4) op AAN. Om de normale detectiegevoeligheid te behouden, stelt u de jumper-schakelaar (JP4) op UIT (fabrieksinstelling). De functie voor het verhogen van de gevoeligheid kan ook op afstand worden aangepast zoals hieronder beschreven.

* ***Afstandsinstelling***
  * De PIR-camera ondersteunt afstandsinstelling van huisdierimmuniteit en gevoeligheid.
  * Wanneer de PIR-camera wordt ingeschakeld, worden de huisdierimmuniteit en gevoeligheid bepaald door de JP3- en JP4-instellingen. Gebruikers kunnen jumper-instellingen aanpassen of op afstand de instellingen voor huisdierimmuniteit en gevoeligheid wijzigen vanaf het bedieningspaneel. Afstandsinstelling overschrijft de jumper-instellingen.

**Webpagina van het bedienpaneel**:

1. Ga op de lokale webpagina van het paneel naar de pagina Apparaat bewerken en voer de PIR-camera-configuratie in het gedeelte Sensorinstelling in. Klik op OK om te bevestigen.

Raadpleeg de onderstaande tabel voor configuratiedetails. Bijvoorbeeld, als u huisdierimmuniteit wilt inschakelen en het gevoeligheidsniveau op hoog wilt instellen, kunt u 02 invoeren.

| **IR-configuratie** | **Pet Immunity** | **Gevoeligheid** |
| ------------------- | ---------------- | ---------------- |
| 00                  | Nee              | Hoog             |
| 01                  | Nee              | Normaal          |
| 02                  | Ja               | Hoog             |
| 03                  | Ja               | Normaal          |

**Home Portal Server**:

1. Ga op de Home Portal Server naar de pagina Apparaatinstelling, klik op de VST-892 apparaatrij en selecteer "IR-configuratie."
2. Selecteer de huisdierimmuniteitsfunctie (Inschakelen/Uitschakelen) en gevoeligheid (Hoog/Normaal) in het vervolgkeuzemenu en klik op "Verzenden" om de instelling te bevestigen.

**Installatie**

* ***Installatierichtlijn***
  * De PIR-camera is ontworpen om op een vlak oppervlak of in een hoek te worden gemonteerd.
  * De basis heeft uitsparingen waar het plastic dunner is, voor bevestigingsdoeleinden. Twee uitsparingen op de basis zijn voor oppervlakbevestiging, en een montagebeugel kan worden gebruikt voor hoekbevestiging.
  * Het detectiebereik is tot 12 meter als de PIR-camera wordt gemonteerd op een hoogte van 2,3-2,5 meter boven de grond.
  * Wanneer de huisdierimmuniteitsfunctie is ingeschakeld, zal deze geen huisdieren tot 25 kg detecteren wanneer deze op een hoogte van 2,3-2,5 meter boven de grond is gemonteerd. Indien nodig kunt u de hoogte van de PIR-camera aanpassen aan de grootte van uw huisdier voor optimale huisdierimmuniteitsprestaties. Een hogere installatieplaats biedt een grotere huisdier-immuunruimte, maar vergroot ook het dode hoekgebied onder de PIR-camera.
  * Wanneer de VST-892-BUS is gemonteerd met de roteerbare beugel, heeft deze geen reguliere detectiegebied of het typische huisdierimmuniteitsbereik.

**Het wordt aanbevolen de PIR-camera op de volgende locaties te installeren:**

* Op een positie waar de dieren niet in het detectiegebied kunnen komen door op meubels of andere objecten te klimmen.
* Bevestig het apparaat niet bij trappen waar dieren op kunnen klimmen.
* Op een positie waar een indringer normaal gesproken dwars door het gezichtsveld van de PIR zou bewegen.
* Op een hoogte tussen 2,3 en 2,5 meter boven de grond voor de beste prestaties.
* In een hoek om het breedste zicht te geven.
* Op een positie waar het gezichtsveld niet wordt belemmerd door bijv. gordijnen, ornamenten, enz.
* **Beperkingen**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpBgaPu1nAFClkurFjXUh%2F10.png?alt=media&#x26;token=b1fdf081-705e-4a4d-ba98-e10d78d68ad5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJWk1wF5dSdICtXT7w8sa%2F11.png?alt=media&#x26;token=bb096125-8f8d-498c-a68f-85c946aff52d" alt=""><figcaption></figcaption></figure>

Zorg ervoor dat de RSSI-signaalsterkte altijd constant op "4" blijft.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuYk5l1WdI8jNYB1MI5VI%2F10.png?alt=media&#x26;token=e1e29118-8fdc-4509-9899-6e5c974f2357" alt=""><figcaption></figcaption></figure>

## Montage van de PIR-camera

* De PIR-camera is ontworpen om op een vlak oppervlak of in een hoek te worden gemonteerd.
* Een montagebeugel wordt meegeleverd en bevat twee centrale schroefgaten voor het bevestigen van de PIR-camera op een vlak oppervlak en vier zijschroefgaten voor het bevestigen van de PIR-camera op een hoek.
* Voor oppervlakmontage wordt een optionele roteerbare beugel geleverd zodat gebruikers het detectiebereik kunnen aanpassen. Met de roteerbare beugel kan de VST-892-BUS 80 graden horizontaal en 70 graden verticaal worden gedraaid om optimale dekking te bieden.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft9KsXQ6CvgGKirqsLvqC%2F10.png?alt=media&#x26;token=77060fce-f188-4583-ade2-11a83149aa45" alt=""><figcaption></figcaption></figure>

### Oppervlakmontage zonder montagebeugel:

1. Verwijder de kap door de onderste bevestigingsschroef los te draaien met een kruiskopschroevendraaier.
2. Breek door de 2 oppervlakte-uitsparingen in het midden van de basis.
3. Gebruik de 2 gaten als sjabloon en boor gaten in het oppervlak.
4. Plaats de pluggen indien de PIR-camera op pleister of bakstenen wordt bevestigd.
5. Schroef de basis op de wandpluggen.
6. Plaats de kap terug op de basis en draai de onderste bevestigingsschroef aan.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHJS1i4qAikPm5QLc12gz%2F10.png?alt=media&#x26;token=0f40ad09-47e0-4b45-90a9-fee757ea6bd3" alt=""><figcaption></figcaption></figure>

### **Oppervlaktemontage met de montagemontage:**

1. Gebruik de twee centrale schroefgaten op de beugel als sjabloon en boor gaten in het oppervlak waarop wordt gemonteerd.
2. Plaats de pluggen indien de PIR-camera op pleister of bakstenen wordt bevestigd.
3. Schroef de montagemontage op de wandpluggen met de twee wijzende pinnetjes bovenaan en naar u toe gericht.
4. Haak de PIR-camera aan de haken van de montagebeugel.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fk9Y1Kb2JF8mCREPzacPN%2F10.png?alt=media&#x26;token=2d7403e9-e2fc-4ee1-bbd6-f6659447f78f" alt=""><figcaption></figcaption></figure>

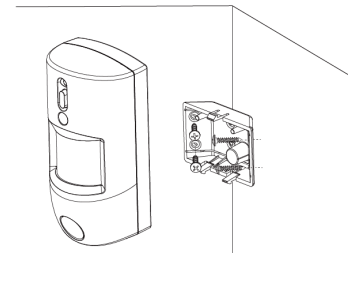

### **Hoekmontage met de montagebeugel:**

1. Gebruik de 4 zijschroefgaten op de beugel als sjabloon en boor gaten in het hoeksoppervlak.
2. Plaats de pluggen indien de PIR-camera op pleister of bakstenen wordt bevestigd.
3. Schroef de montagemontage op de wandpluggen met de twee wijzende pinnetjes bovenaan en naar u toe gericht.
4. Haak de PIR-camera aan de haken van de montagebeugel.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxjj7zNHJANVOte8itGEf%2F10.png?alt=media&#x26;token=68cab26b-289e-4458-96c5-1db2bbae02b4" alt=""><figcaption></figcaption></figure>

### **Oppervlakmontage met roteerbare beugel (optioneel item, apart te koop):**

De roteerbare beugel kan met de meegeleverde schroeven aan de muur worden bevestigd.

1. Schroef de roteerbare beugel op de muur.
2. Haak de PIR-camera overeenkomstig aan de roteerbare beugel.
3. Draai de beugel voor het juiste detectiebereik en draai de bevestigingsschroef vast.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEAFmduBZqbvqHWCVKkbZ%2F10.png?alt=media&#x26;token=bb646862-f8ee-423e-9f92-a06bb145714f" alt=""><figcaption></figcaption></figure>
