# VESTA-248

**TSO-9EL**

## **Temperatuursensor**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsf5vYcD6JSzioVj8bWdt%2Fimage.png?alt=media&#x26;token=e567818d-0cfe-4ef2-80c3-2a9898965c04" alt=""><figcaption></figcaption></figure>

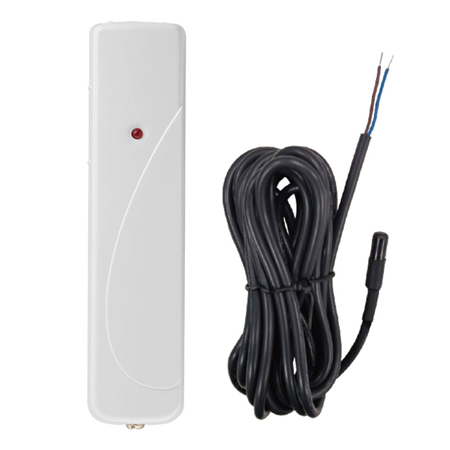

TSO-9EL is een draadloze temperatuursensor met een aangesloten temperatuurprobe. Hij zendt automatisch elke half uur (30 minuten) de temperatuurstatus naar het bedieningspaneel.

## ***Onderdelen identificeren***

Verwijder de behuizing door de bevestigingsschroef aan de onderkant los te draaien, het interieur van de temperatuursensor wordt zichtbaar zoals afgebeeld.

**1. Aansluiting voor externe temperatuursensor**

Sluit de externe temperatuursensor op deze aansluiting aan

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBIKbgys3nfIIJINUdssL%2F0.jpeg?alt=media)

**2. Testknop**

Druk op de knop om een testsignaal te verzenden.

**3. Interne LED**

Knippert – wanneer de Test- of Leerknop wordt ingedrukt. Continu knipperen iedere 4 seconden – batterij bijna leeg

**4. Leerknop**

Druk op de knop om een leer-/testsignaal te verzenden voor het leren van de temperatuursensor.

5. **Batterijcompartiment**
6. **Externe temperatuursensor**

Sluit de probe aan op de aansluiting voor externe temperatuursensor

## ***Batterij***

De temperatuursensor gebruikt één **CR123 - 3V lithiumbatterij**. Vervang de batterij altijd door de juiste maat en spanning.

Wanneer de temperatuursensor een lage batterij heeft, wordt een signaal voor lage batterij samen met de reguliere signaaltransmissies naar het bedieningspaneel gestuurd, zodat het bedieningspaneel de status dienovereenkomstig kan weergeven.

Wanneer de batterij leeg is, knippert de LED elke 4 seconden en stopt de temperatuursensor alle functies.

### **Batterij vervangen**

1. Verwijder de afdekking door de onderste bevestigingsschroef los te draaien.
2. Verwijder de oude batterij.
3. Druk een paar keer op de tamper-schakelaar of de Leer/Status-knop.
4. Plaats een nieuwe batterij in het batterijvak. Zorg ervoor dat de batterij volgens de juiste polariteit wordt geplaatst.
5. Plaats de afdekking terug.

## ***Aan de slag***

**Stap 1** Verwijder de bevestigingsschroef en de dekselmontage

**Stap 2** Sluit de externe temperatuursensor aan op de aansluiting

**Stap 3** Plaats de batterij in de batterijklem waarbij u let op de correcte polariteitsaansluiting. **Stap 4** Zet het bedieningspaneel in leerstand. Raadpleeg de gebruikershandleiding van uw bedieningspaneel.

**Stap 5** Druk op de Leerknop om de leercode naar het bedieningspaneel te sturen.

**Stap 6** Raadpleeg de gebruikershandleiding van het bedieningspaneel om het leerproces te voltooien.

### ***Looptest (Bereikstest)***

**Stap 1** Raadpleeg de handleiding van het bedieningspaneel om de looptestmodus te activeren

**Stap 2** Druk op de Leerknop of Testknop om een testcode voor de bereiktest te verzenden

**Stap 3** Als het signaal door het bedieningspaneel wordt ontvangen, zal het de informatie dienovereenkomstig weergeven. Raadpleeg uw bedieningspaneel om de looptestprocedure te voltooien

### ***Montagemethoden***

Er zijn twee manieren om de temperatuursensor te monteren: met zelfklevende bevestiging of met schroefmontage.

#### **Zelfklevende montage**

1. Reinig het oppervlak met een geschikte ontvetter.
2. Verwijder de beschermende laag van één kant van het dubbelzijdige plakband en breng deze stevig aan op de achterzijde van het apparaat.
3. Verwijder vervolgens de andere afdekking en druk het apparaat stevig op de gewenste plaats.

{% hint style="warning" %}
Opmerking:

Gebruik de kleefmethode niet op een oppervlak met afbladderende of gebarsten verf, of op een ruw oppervlak.
{% endhint %}

#### **Schroefmontage**

De basis heeft twee uitsparingen, waar het plastic dunner is, voor montage. Om de temperatuursensor te monteren

1. Verwijder de afdekking
2. Breek de uitsparingen in de basis door
3. Gebruik de gaten als sjabloon en boor gaten in het oppervlak IV. Breng de pluggen aan als u in pleister of baksteen bevestigt
4. Schroef de basis in de pluggen VI. Schroef de afdekking weer op de basis

### ***Bediening***

* Het detectiebereik van de temperatuursensor is ongeveer -30℃ \~ 100℃

(-22°F \~ 212°F) ±2℃.

* De temperatuursensor zendt periodiek om de 30 minuten een temperatuurbericht dat ook als supervisiesignaal dient. Als het bedieningspaneel gedurende een geprogrammeerde periode geen signaal van een bepaalde temperatuursensor ontvangt, zal het bepalen dat de sensor defect is en de situatie rapporteren.
* U kunt ook op de Leer- of Testknop drukken om handmatig een temperatuursignaal te verzenden.
