# VESTA-206N

**PRL-3-F1**

## **Relaiscontroller**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9skcbfciFzWSPkMoQ4pn%2Fimage.png?alt=media&#x26;token=e87a15be-b013-4bbe-b2b7-174ab6732873" alt=""><figcaption></figcaption></figure>

## Inleiding

PRL-3-AC is een relaiscontroller die op een bekabeld apparaat kan worden aangesloten en in Normaal Open (N.O.) status kan worden ingesteld. Nadat hij in het bedieningspaneel is geleerd, kan de relaiscontroller via de webpagina van het paneel worden bediend om het aangesloten apparaat op afstand te openen en te sluiten.

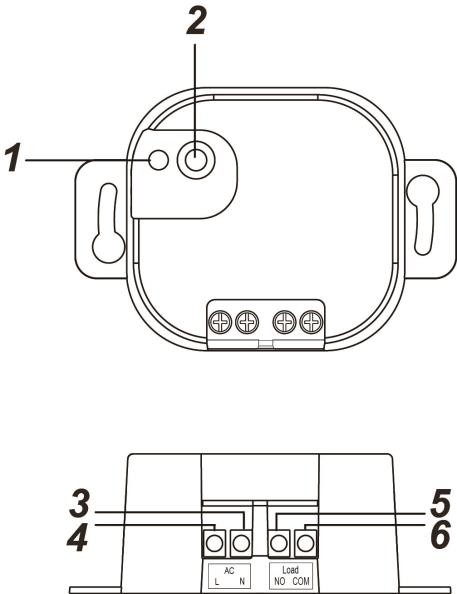

## Onderdelenidentificatie

### 1. LED-indicator

De LED-indicator wordt gebruikt om de relaisstatus aan te geven:

* Aan: De relaiscontroller staat aan.
* Uit: De relaiscontroller staat uit.
* Knippert twee keer: Bij inschakelen.
* Knippert langzaam: In leermodus.
* Knippert drie keer: Wanneer het leren succesvol is.
* Knippert kort: RF-signaal wordt verzonden

### 2. Testknop

* Druk en houd de knop 3 seconden ingedrukt om een leercode te verzenden.
* Houd de knop ingedrukt terwijl u de relaiscontroller inschakelt en laat de knop los wanneer de LED oplicht om te herstellen naar fabrieksinstellingen.
* Druk op de knop om het relais AAN/UIT te schakelen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNDGwcNCP11LpAWiAza6F%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### Aansluitingsterminalen

Sluit de draad aan op de klem, draai de schroef aan om de klem te sluiten en de draad op zijn plaats te houden. Schroef los om de klem te openen en de draad van de klem los te maken.

### **3. Nul**&#x20;

### **4. Lijn (AC-ingang)**

### &#x20;**5. NO**

&#x20;    Voor normaal-open verbinding met het apparaat.

### **6. Common**

## Specificatie

* Stroombron (externe voeding): 100-240VAC
* Relaisuitgang: potentiaalvrij SPDT-relais, maximale bedrijfsbelasting: 5A (weerstand) bij 24VDC of 240VAC
* Geslagen draad: 14 \~ 22 AWG
* Bedrijfstemperatuur: -10°C tot 45°C (14°F tot 113°F)
* Vochtigheid: Tot 85% niet-condenserend
* Afmeting: 71 mm x 49 mm x 26 mm

## Installatieomgeving&#x20;

* De relaiscontroller moet binnenshuis op een droge locatie worden geïnstalleerd.
* Het wordt aanbevolen het apparaat te installeren in een brandwerende kunststof inbouwdoos.
* Installeer het apparaat niet in een metalen inbouwdoos voor optimale RF-bereik.

### Waarschuwing&#x20;

* Alle werkzaamheden aan het apparaat, inclusief installatie en onderhoud, moeten worden uitgevoerd door een gekwalificeerde en erkende elektricien.
* Om elektrische schokken en/of beschadiging van apparatuur te voorkomen, schakelt u de elektrische stroom uit bij de hoofdzekering of stroomonderbreker vóór installatie en onderhoud.
* Sluit het apparaat niet aan op belastingen die de ondersteunde belastingsstroom overschrijden.

## Installatie

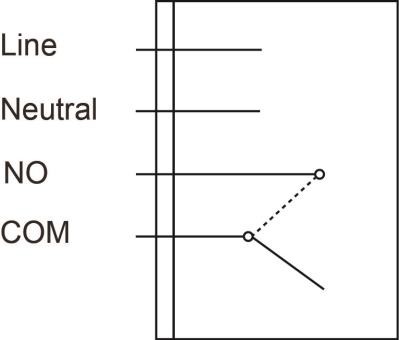

Sluit het relais aan volgens onderstaande instructies of raadpleeg het diagram voor meer informatie.

1. Schakel de stroomvoorziening uit voordat u aansluitingen maakt.
2. Sluit de L- en N-terminals van de voeding aan op respectievelijk de Line- en Neutral-terminals van de PRL.
3. Afhankelijk van het apparaat dat u via het relais wilt bedienen, selecteert u de NO-aansluiting en bedradt u het relais met het apparaat om een normaal open verbinding met het apparaat tot stand te brengen.
4. Na het voltooien van de bedrading schakelt u de stroomvoorziening in om de relais-schakelaar van stroom te voorzien.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7OFJyWXgZridBw5dodYw%2F3.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
*BELANGRIJKE OPMERKING:*

De bedrading van de PRL mag alleen worden uitgevoerd door een gecertificeerde technicus met de juiste kennis en training in elektrische apparatuur.
{% endhint %}

## Aan de slag

**Stap 1**: Sluit de stroomvoorziening aan op de relaiscontroller volgens de installatie-instructies in de vorige sectie en zet de relaiscontroller aan.

**Stap 2:** Zet het bedieningspaneel in leerstand.

**Stap 3:** Houd de Test-knop op de relaiscontroller 3 seconden ingedrukt om een leercode te verzenden.

**Stap 4:** De LED begint langzaam te knipperen, wat aangeeft dat de relaiscontroller in leermodus staat.

**Stap 5:** Als het bedieningspaneel het signaal van de relaiscontroller ontvangt, zal het de informatie overeenkomstig weergeven. Raadpleeg de handleiding van het bedieningspaneel om het leerproces te voltooien. **Stap 6:** Wanneer de relaiscontroller een bevestiging van het bedieningspaneel ontvangt, zal de LED van de relaiscontroller 3 keer knipperen en vervolgens uitgaan om aan te geven dat het leerproces is voltooid.

{% hint style="warning" %}
Opmerking:

* Nadat de relaiscontroller de leermodus is ingegaan, verlaat hij de leermodus niet automatisch tenzij hij een bevestiging van het bedieningspaneel ontvangt, of tenzij de Test-knop wordt ingedrukt.
* Als de relaiscontroller al bestaat in een bedieningspaneelsysteem, moet u de relaiscontroller eerst uit het bedieningspaneel verwijderen voordat u deze in een ander bedieningspaneel kunt leren.
  {% endhint %}

## Walk Test

Om te testen of de relaiscontroller met het bedieningspaneel kan communiceren:

* Zet het bedieningspaneel in Walk Test-modus.
* Druk op de Test-knop van de relaiscontroller.
* Het bedieningspaneel zou moeten aangeven of de relaiscontroller binnen het bereik werkt (raadpleeg de gebruikershandleiding van het bedieningspaneel).

## Supervisie

* Nadat de relaiscontroller succesvol in het bedieningspaneel is geleerd, zal het apparaat automatisch bewakingssignalen samen met de AAN/Uit-status naar het bedieningspaneel verzenden op willekeurige intervallen van 30 tot 50 minuten.
* Als het bedieningspaneel gedurende de vooraf ingestelde tijd geen signaal van de relaiscontroller heeft ontvangen, zal het bedieningspaneel op het display aangeven dat de betreffende relaiscontroller een signaaluitval heeft.

## Bediening

### *Relaisbesturing*

* Nadat hij in het bedieningspaneel is geleerd, kan de relaiscontroller via de webpagina van het paneel worden bediend om het aangesloten apparaat op afstand te openen en te sluiten of te schakelen tussen aan- en uitstanden.
* U kunt ook op de testknop van de relaiscontroller drukken om het relais AAN/UIT te schakelen.

### Fabrieksreset

Het terugzetten van de relaiscontroller naar fabrieksinstellingen wist het geheugen en herstelt de fabrieksinstellingen.

1. Verwijder de relaiscontroller uit het bedieningspaneel. Raadpleeg de gebruiksaanwijzing van uw bedieningspaneel voor details.
2. Verwijder de stroomvoorziening van de relaiscontroller.
3. Houd de testknop ingedrukt terwijl u de relaiscontroller van stroom voorziet.
4. Blijf de knop ingedrukt houden en laat deze los wanneer de LED oplicht. Het terugzetten naar fabrieksinstellingen is voltooid.
