# VESTA-206 PRL-3ZW-AC ## **Z-Wave relais-onderschakelaar**

VESTA-206

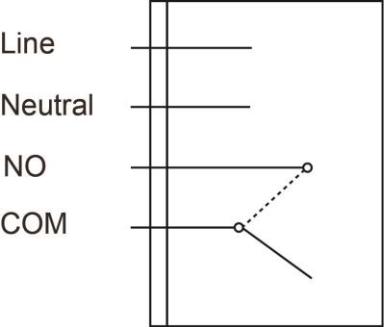

## **Inleiding** PRL-3ZW-AC is een Z-Wave relais-onderschakelaar. De relais-onderschakelaar kan worden aangesloten op een bedraad apparaat en ingesteld op normaal open (N.O.) status. Nadat hij is toegevoegd aan een Z-Wave-netwerk, kan de relais-onderschakelaar via het Z-Wave-netwerk worden aangestuurd om aangesloten apparaten te activeren. Z-Wave is een draadloos communicatieprotocol dat gebruikmaakt van een laagvermogen RF-radio. Door gebruik te maken van het Z-Wave mesh-netwerk kunnen commando's via tussenliggende 'luisterende' Z-Wave producten naar hun bestemming worden gerouteerd. Het relais kan Z-Wave nodes bedienen door eenvoudig op de functietoets te drukken en kan u ook waarschuwen bij communicatieproblemen. De Z-Wave relais-onderschakelaarserie omvat de volgende modellen: PRL-3ZW-AC PRL-3ZW-AC-OTA ## **Onderdelenidentificatie** ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoP0xIZuVYSVWYEndTFfc%2F0.jpeg?alt=media) **1. LED-indicator** De LED-indicator wordt gebruikt om de relaisstatus aan te geven: * LED Aan: Relay Aan * LED Uit: Relay Uit 2. **Functieknop** Druk 3 keer binnen 1,5 seconden op de knop om een leercode te verzenden. Houd de knop 10 seconden ingedrukt om naar fabrieksinstellingen te herstellen. Druk op de knop om het relais AAN/UIT te schakelen. **Aansluitingsterminalen** Sluit de draad aan op de klem, draai de schroef aan om de klem te sluiten en de draad op zijn plaats te houden. Schroef los om de klem te openen en de draad van de klem los te maken. 3. **Nul** 4. **Lijn (AC-ingang)** Om de PRL-3ZW van stroom te voorzien, sluit u de L- en N-terminals van de stroomvoorziening aan op de L- en N-terminals. **5. NO** Voor normaal open verbinding met het apparaat **6. Common** Sluit de NO- en COM-terminals van het bedrade apparaat aan op de NO- en COM-terminals van de PRL-3ZW. ## **Specificatie** * Stroombron (externe voeding): 100-240VAC * Relaisuitgang: potentiaalvrij SPDT-relais, maximale belastbaarheid: 5A (weerstand), bij 24VDC of 240VAC. * Geslagen draad: 14 \~ 22 AWG * Bedrijfstemperatuur: -10°C tot 45°C (14°F tot 113°F) * Vochtigheid: Tot 85% niet-condenserend * Afmeting: 71 mm x 49 mm x 26 mm {% hint style="success" %} **Installatieomgeving** * De relais-onderschakelaar moet binnenshuis op een droge plaats worden geïnstalleerd. * Het wordt aanbevolen het apparaat te installeren in een brandwerende kunststof inbouwdoos. * Installeer het apparaat niet in een metalen inbouwdoos voor optimalisatie van het Z-Wave-bereik. {% endhint %} {% hint style="danger" %} * Alle werkzaamheden aan het apparaat, inclusief installatie en onderhoud, moeten worden uitgevoerd door een gekwalificeerde en erkende elektricien. * Om elektrische schokken en/of beschadiging van apparatuur te voorkomen, schakelt u de elektrische stroom uit bij de hoofdzekering of stroomonderbreker vóór installatie en onderhoud. * Sluit het apparaat niet aan op belastingen die de ondersteunde belastingsstroom overschrijden. {% endhint %} ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvbAnt4XGLTUJuqh3UVnZ%2F3.jpeg?alt=media) ## **Installatie** Sluit het relais aan volgens onderstaande instructies of raadpleeg het diagram voor meer informatie. 1. Schakel de stroomvoorziening uit voordat u aansluitingen maakt. 2. Sluit de L- en N-terminals van de voeding aan op respectievelijk de Line- en Neutral-terminals van de PRL. 3. Afhankelijk van het apparaat dat u via het relais wilt bedienen, selecteert u de NO-aansluiting en bedradt u het relais met het apparaat om een normaal open verbinding met het apparaat tot stand te brengen. 4. Na het voltooien van de bedrading schakelt u de stroomvoorziening in om de relais-schakelaar van stroom te voorzien. {% hint style="info" %} De bedrading van de PRL mag alleen worden uitgevoerd door een gecertificeerde technicus met de juiste kennis en training in elektrische apparatuur. {% endhint %} ## **Kenmerken** ### ***Apparaat toevoegen (inclusie)*** * Sluit de stroomtoevoer aan op de relais-schakelaar volgens de bovenstaande installatie-instructie en zet de relais-schakelaar onder spanning. * Zet de Z-Wave-gateway of het bedieningspaneel in **Includeren modus** (raadpleeg de handleiding van de Z-Wave-gateway of het bedieningspaneel). * Druk binnen 1,5 seconden 3 keer op de functieknop. * Raadpleeg de gebruiksaanwijzing van de Z-Wave-gateway of het bedieningspaneel om het toevoegproces te voltooien. * Als het apparaat al is toegevoegd (inbegrepen) in een andere Z-Wave-gateway/bedieningspaneel, of als het apparaat niet kan worden toegevoegd aan de huidige Z-Wave-gateway/het huidige bedieningspaneel, probeer het dan eerst te verwijderen (zie ***Apparaat verwijderen***). ### ***Apparaat verwijderen (exclusie)*** Het apparaat moet uit een bestaand Z-Wave-netwerk worden verwijderd voordat het aan een ander kan worden toegevoegd. **Exclusiemodus** * Zet de Z-Wave-gateway of het bedieningspaneel in **Exclusiemodus** (raadpleeg de handleiding van de Z-Wave-gateway of het bedieningspaneel). * Druk binnen 1,5 seconden 3 keer op de functieknop en het apparaat wordt verwijderd uit het Z-Wave-netwerk. ### **Fabrieksreset** * Het terugzetten van het apparaat naar de fabrieksinstellingen herstelt het naar de standaardinstellingen (d.w\.z. niet opgenomen in een Z-Wave-netwerk). Gebruik deze procedure alleen als de Z-Wave-gateway of het bedieningspaneel verloren is of anderszins niet werkt. * Houd de functieknop van het apparaat 10 seconden ingedrukt om te resetten naar fabrieksinstellingen. ### ***Bereikstest*** Om te testen of het apparaat kan communiceren met de Z-Wave-gateway of het bedieningspaneel: * Zet de gateway/paneel in de bereiktestmodus (Walk Test). * Druk op de functietoets op het apparaat * De gateway/paneel zou moeten aangeven of het apparaat binnen het bedrijfsbereik valt (raadpleeg de gebruiksaanwijzing van de gateway/paneel). ## **Bediening** ### ***Relaisbesturing*** * Nadat de relais-onderschakelaar succesvol aan een Z-Wave-netwerk is toegevoegd, kan de gateway/het bedieningspaneel het relais op afstand aansturen om in te schakelen, uit te schakelen of te wisselen tussen in- en uitgeschakelde toestand. Raadpleeg uw Z-Wave-gateway/bedieningspaneel voor meer details. > **Z-Wave-informatie** > > **Apparaattype:** Aan/Uit stroomschakelaar > > **Roltype:** Always On Slave (AOS) > > **Ondersteuning/controle commandoklasse** > > **Verplichte CC-ondersteuning:** Association CC, v2 of nieuwer > > Association Group Information CC > > Basic CC > > Binary Switch CC > > Device Reset Locally CC > > Manufacturer Specific CC > > Power level CC > > Version CC, v2 of nieuwer > > Z-Wave Plus Info CC > > **Aanbevolen CC-ondersteuning**: Firmware Update Metadata CC ### ***Z-Wave-groepen (Association Command Class versie 2)*** De schakelaar kan worden ingesteld om rapporten te verzenden naar geassocieerde Z-Wave-apparaten. Het ondersteunt één associatiegroep met vijf knooppunten voor Groepering 1. Voor groepering 1 zal de schakelaar zijn laatste status rapporteren aan de Z-Wave-gateway/het paneel. Groep 1 voor “LifeLine”: Binary Switch CC (SWITCH\_BINARY\_REPORT) Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY) * Automatisch rapporteren naar Groepering 1 (Maximum knooppunten 5) * Aan/Uit gebeurtenisrapport Wanneer er tussen Aan/Uit wordt geschakeld, stuurt het een Binary Switch-rapport naar de knooppunten van Groepering 1.
