# VESTA-193

MOBILE LITE- R3-QT

## VESTA Draagbaar Persoonlijk Noodhulpsysteem

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz8KNs8EgZnHdqVBoyyzF%2Fimage.png?alt=media&#x26;token=b1389d39-4bc6-486e-8bfc-c1f680ddb3d7" alt=""><figcaption></figcaption></figure>

## Mobile Lite R3-QT Snelstartgids

## **Inhoud van de Verpakking**

![Mobile lite R3-QT             Oplaadstation            5V/1A Adapter                                           Micro-USB                                             Kabel Draagkoord ](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fb03NqiAUq0pWXBOg1xUb%2F1.png?alt=media)

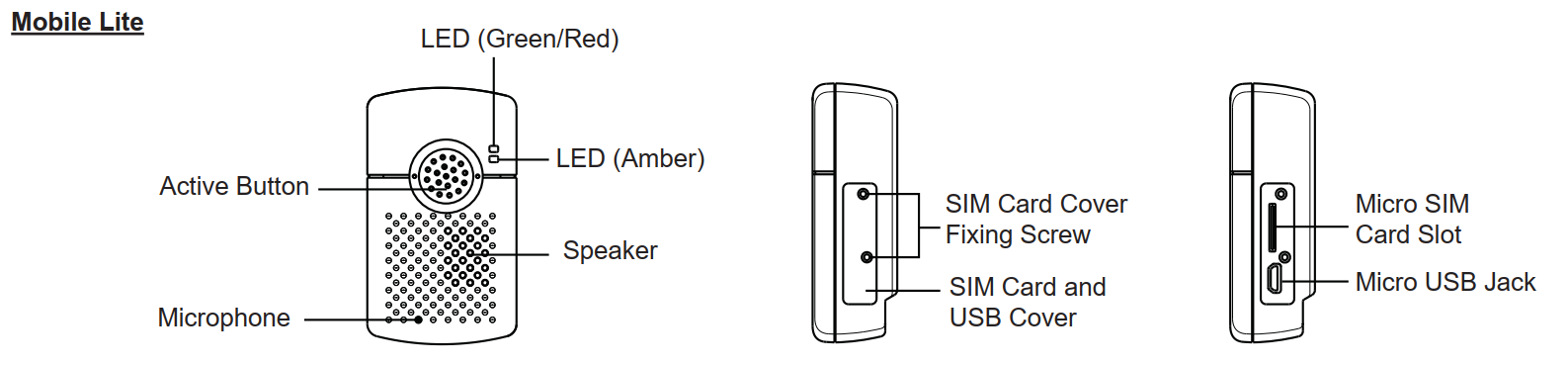

## **Onderdelen identificeren**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FySd9DHLTU7uVwwnq0YYN%2F1.png?alt=media&#x26;token=ae152aee-73d0-42a1-bc74-ef182cf8ae44" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FED1dfzZfRcIocZt3QzBY%2F2.png?alt=media&#x26;token=6d1e91b7-4bd3-41a8-93e3-60e136f7270d" alt=""><figcaption></figcaption></figure>

**Oplaadstation**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX9u6qANsDGdKapbV65y7%2F3.png?alt=media&#x26;token=0fb22639-f4fc-4e03-9d5e-bfbf79c4cae6" alt=""><figcaption></figcaption></figure>

## **Stroomvoorziening**

Mobile Lite wordt gevoed door een oplaadbare batterij. De typische oplaadtijd is 4 uur. Omdat de batterij mogelijk niet 100% opgeladen is wanneer u uw Mobile Lite ontvangt, zorg ervoor dat u uw Mobile Lite oplaadt vóór het eerste gebruik.

Om Mobile Lite op te laden, plaatst u Mobile Lite in het Oplaadstation, waarbij u ervoor zorgt dat de Oplaadcontacten (van zowel Mobile Lite als het station) elkaar raken, en sluit u vervolgens het Oplaadstation aan op de stroomtoevoer (Zie ***3.2. Mobile Lite opladen*** van de Mobile Lite Installatiehandleiding).

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRYvXDQTFLEU32rGdaEh1%2F17.png?alt=media)

## **Hardware-installatie**

### **SIM-kaart Invoegen**

**Stap 1.** Maak de bevestigingsschroeven van de kap los met een kruiskopschroevendraaier en verwijder de beschermkap van de SIM-kaart.

**Stap 2.** Plaats de SIM-kaart in Mobile Lite; de chipzijde van de SIM-kaart moet naar de voorzijde van Mobile Lite wijzen wanneer u de kaart invoert.

**Stap 3.** Plaats de beschermkap terug en draai de bevestigingsschroeven van de beschermkap vast met een kruiskopschroevendraaier.

{% hint style="warning" %}
Opmerking:

*Gebruik een SIM-kaart met de juiste maat die in de SIM-kaartsleuf past. Als u niet over de juiste SIM-kaartmaat beschikt, neem dan contact op met uw provider voor een vervangende SIM-kaart.*

*Steek geen SIM-kaart in met een SIM-kaartadapter, dit kan schade veroorzaken aan de SIM-kaart en de houder.*

*Zorg ervoor dat de PIN-code van de SIM-kaart is gedeactiveerd en dat alle SMS-berichten verwijderd zijn voordat u de kaart plaatst.*
{% endhint %}

### **Draagkoord Bevestiging**

**Stap 1.**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjQMYWJJNi7vn631wqTor%2F20.jpeg?alt=media)

Bevestig het draagkoord aan het Mobile Lite-apparaat door het koordlint door de draagkoordgaten op het Mobile Lite-apparaat te halen en vervolgens het lint door te trekken totdat het strak zit.

**Stap 2.**

Vergrendel de ontgrendelingsgesp door het mannelijke deel in het vrouwelijke deel te steken totdat u een klikgeluid hoort.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjiNwlXgOn7G5vRnzDUSt%2F4.png?alt=media&#x26;token=922e4d35-d04b-4892-9971-f446a104b41c" alt=""><figcaption></figcaption></figure>

**Stap 3.** Hang het draagkoord om de nek van de gebruiker.

### **Installatie voor Programmering**

Om de PC Programmeringstool te gebruiken voor het programmeren van Mobile Lite, volgt u de onderstaande stappen:

**Stap 1.**

Maak de bevestigingsschroeven van de beschermkap los met een kruiskopschroevendraaier en verwijder de SIM-kaart- en USB-beschermkap.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSD8ameuk1Ty9THdxjaJp%2F5.png?alt=media&#x26;token=64996323-b092-41ca-9177-3302176d9e85" alt=""><figcaption></figcaption></figure>

**Stap 2.**

Steek het apparaat-/cradle-einde van de

Programmerings Micro-USB-kabel in de

Micro-USB-aansluiting zoals weergegeven op de afbeelding:

**Stap 3.**

Steek het programmerings-/oplaadeinde van de Programmerings Micro-USB-kabel in een USB-poort van de computer.

{% hint style="danger" %}
***WAARSCHUWING***

*Als de programmeerkabel niet wordt geleverd, neem dan contact op met uw leverancier. PROBEER Mobile Lite NIET met een gewone Micro-USB-kabel op de computer aan te sluiten.*
{% endhint %}

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9NitXXpyHtpzgUyxnhO3%2F6.png?alt=media&#x26;token=4ecc9315-810d-40a7-b211-757433a803fa" alt=""><figcaption></figcaption></figure>

## **Software-installatie**

Mobile Lite kan worden geprogrammeerd via een USB-poort van een computer met behulp van de PC Programmeringstool (met de Programmeerkabel). De USB-stuurprogramma moet eerst worden geïnstalleerd zodat uw computer het paneel herkent. Ga naar <http://www.ftdichip.com/Drivers/VCP.htm> om de driver te downloaden en te installeren volgens uw besturingssysteem.

* Zet uw pc aan en volg de onderstaande stappen om de firmware te installeren.
* Voer in **<https://www.climax.com.tw/climax-download-mobile-lite-r3-qt.html>** in de adresbalk.
* Download de PC Programmeringstool (MobileTool Vx.x).
* Voor meer gedetailleerde instructies, download

“**Mobile Lite R3-QT Installatiehandleiding**” van de website van Climax.

*■ <https://www.climax.com.tw/climax-download-mobile-lite-r3-qt.html>*

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FWT53L3JCgE1U4JOb7YeZ%2F7.png?alt=media&#x26;token=bf2fc4d0-e9a4-45d0-9d3b-446a26aeaa64" alt=""><figcaption></figcaption></figure>
