VESTA-188

UPIC-5ZBS

Infrarood universele afstandsbediening (Zigbee)

Inleiding

UPIC5-ZBS is een ZigBee infrarood afstandsbediening. Het is ontworpen om uw huishoudelijke apparaten te bedienen door IR-signalen te verzenden. De IR-afstandsbediening kan IR-signalen leren die door de afstandsbediening van het apparaat worden uitgezonden. Nadat het signaal is geleerd, kunt u de IR-afstandsbediening via het ZigBee-netwerk op afstand bedienen om signalen naar het apparaat te sturen zonder de afstandsbediening handmatig te gebruiken en ondersteunt Over-the-Air (OTA) firmware-updates. De IR-afstandsbediening maakt gebruik van ZigBee-technologie voor draadloze signaaloverdracht. ZigBee is een draadloos communicatieprotocol dat betrouwbaar is en een laag stroomverbruik en hoge transmissie-efficiëntie heeft. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een groot aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht.

De IR-afstandsbediening fungeert als een eindapparaat in het ZigBee-netwerk. Het kan in het ZigBee-netwerk worden opgenomen om signalen te verzenden wanneer geactiveerd, maar kan niet toestaan dat andere ZigBee-apparaten via dit apparaat lid worden van het netwerk.

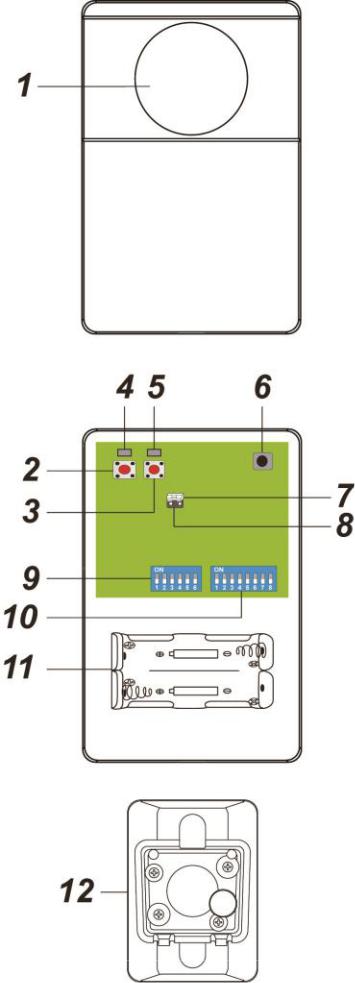

Onderdelenidentificatie

1. IR-oog

   Zendt IR-signaal naar apparaten.

2. ZigBee-knop

3. IR-knop

4. ZigBee-LED

   Knippert twee keer – IR-afstandsbediening is succesvol toegevoegd aan het ZigBee-netwerk

   Knippert elke 20 minuten – IR-afstandsbediening heeft de verbinding met het huidige ZigBee-netwerk verloren.

5. IR-indicator LED

   Langzaam knipperen – IR-afstandsbediening in IR-leermodus.

   Snel knipperen – IR-afstandsbediening ontvangt IR-signaal in leermodus of zend IR-signaal

   Knippert elke halve seconde – IR-gegevens gewist

   Uit :

   1. IR-afstandsbediening slaat ontvangen IR-signaal op in leermodus.

   2. IR-afstandsbediening staat in idle-modus.

6. IR-signaalontvanger

7. Jumper voor lage IR-uitzendkracht (JP1)

Jumper Aan :De jumperverbinding is geplaatst die de twee pinnen verbindt

IR-uitzendvermogen ingesteld op Laag. (Fabrieksinstelling)

Jumper Uit: als de jumper-verbinding is verwijderd of “geparkeerd” op één pin.

Jumper UIT – Gedeselecteerd.

1. Jumper voor hoog IR-uitzendvermogen (JP2)

Jumper AAN – IR-uitzendvermogen ingesteld op Hoog.

Jumper UIT – Gedeselecteerd.

BELANGRIJKE OPMERKING:

JP1 en JP2 jumper KUNNEN NIET gelijktijdig op AAN worden gezet

1. Dip-schakelaarset 1

   Voor het instellen van apparaattype

2. Dip-schakelaarset 2

   Voor het leren en testen van IR-signalen

3. Batterijcompartiment

4. Draaibare muurbeugel (optioneel)

Kenmerken

Batterij- en lage batterijdetectie

De IR-afstandsbediening gebruikt twee 1,5V lithiumbatterijen als stroombron. Het beschikt over een laag-batterij detectiefunctie. Wanneer een lage batterijspanning wordt gedetecteerd, zal de IR-afstandsbediening een Laag-batterij signaal naar de coördinator in het ZigBee-netwerk sturen.

Supervisie

De IR-afstandsbediening zal regelmatig een supervisiesignaal verzenden om zijn toestand te rapporteren volgens de gebruikersinstelling. De fabrieksinstelling is 30 minuten. De gebruiker kan ook eenmaal de ZigBee-knop indrukken om handmatig een supervisiesignaal te verzenden.

ZigBee-netwerkinstelling

ZigBee-apparaatrichtlijn

De IR-afstandsbediening is een draadloos communicatieapparaat dat betrouwbaar is en een laag stroomverbruik en hoge transmissie-efficiëntie heeft. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een groot aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht.

Vanwege de fundamentele structuur van het ZigBee-netwerk zal een ZigBee-apparaat actief zoeken en deelnemen aan een netwerk nadat het is ingeschakeld. Aangezien het uitvoeren van een taak voor het verbinden met het netwerk enige stroom kan verbruiken, is het nodig de instructies te volgen om te voorkomen dat de batterij van een ZigBee-apparaat wordt leeggetrokken.

• Zorg dat de ZigBee-netwerkrouter/coördinator is ingeschakeld voordat u batterijen in het ZigBee-apparaat plaatst.

• Zorg dat de ZigBee-netwerkrouter/coördinator is ingeschakeld en binnen bereik is terwijl het ZigBee-apparaat in gebruik is.

-Verwijder een ZigBee-apparaat niet uit de ZigBee-netwerkrouter of -coördinator zonder eerst de batterij uit het ZigBee-apparaat te verwijderen.

Het aansluiten op het ZigBee-netwerk

Als ZigBee-apparaat moet de IR-afstandsbediening lid worden van een ZigBee-netwerk om commando's van de ZigBee-netwerkcoördinator te ontvangen om IR-signalen te verzenden. Volg de onderstaande stappen om de IR-afstandsbediening aan het ZigBee-netwerk toe te voegen.

1. Plaats batterijen om de IR-afstandsbediening van stroom te voorzien.

2. PDruk en houd de ZigBee-knop 10 seconden ingedrukt en laat daarna los om toe te treden tot het netwerk. Zorg ervoor dat de permit-join-functie op de router of coördinator van uw ZigBee-netwerk is ingeschakeld.

3. Na het toevoegen aan het ZigBee-netwerk wordt de IR-afstandsbediening automatisch geregistreerd in het beveiligingssysteem in het netwerk. Controleer het beveiligingspaneel of CIE (Control and Indicating Equipment) om te bevestigen of het toevoegen en registreren succesvol is.

4. Als de IR-afstandsbediening met succes is toegevoegd aan het ZigBee-netwerk, zal de ZigBee-LED twee keer knipperen ter aanduiding.

5. Als de IR-afstandsbediening na het toevoegen aan het ZigBee-netwerk de verbinding met het huidige ZigBee-netwerk verliest, zal de ZigBee-LED elke 20 minuten knipperen. Controleer de ZigBee-netwerkconditie en het signaalbereik van de IR-afstandsbediening om de situatie te corrigeren.

Apparaat verwijderen uit ZigBee-netwerk (fabrieksreset)

Om het apparaat uit het huidige ZigBee-netwerk te verwijderen, moet de IR-afstandsbediening worden teruggezet naar de fabrieksinstellingen om het verwijderen van het apparaat te voltooien. De functie Fabrieksreset wist de opgeslagen instellingen van de IR-afstandsbediening en zet het apparaat ertoe aan om een nieuw ZigBee-netwerk te zoeken.

Voordat u het apparaat verwijdert, zorg ervoor dat het apparaat zich binnen het signaalbereik van het huidige ZigBee-netwerk bevindt

1. Verwijder de IR-afstandsbediening uit het huidige bedieningspaneel / CIE.

2. Druk de functietoets 10 seconden in en laat daarna los om het apparaat te resetten.

3. Na reset wist de IR-afstandsbediening de huidige ZigBee-netwerkinstelling en zendt een signaal naar de ZigBee-coördinator om zichzelf uit het huidige ZigBee-netwerk te verwijderen. Vervolgens zoekt het actief naar beschikbare ZigBee-netwerken en treedt automatisch weer toe.

OTA-firmware-upgrade

• Het apparaat ondersteunt OTA-firmwareupgrade via het ZigBee-netwerk, wat kan worden gestart vanuit de ZigBee-netwerkcoördinator.

• Volg onderstaande stappen om een OTA-firmware-update uit te voeren.

1. U moet toegang hebben tot uw ZigBee-coördinator om de firmware draadloos te upgraden.

2. Selecteer op de configuratiewebpagina het apparaat dat u wilt upgraden en kies de nieuwe ZigBee-firmware die wordt geleverd. Raadpleeg de gebruikershandleiding van de ZigBee-coördinator voor details.

3. Druk op OK om het upgradeproces te starten, voer alstublieft geen andere handelingen uit en schakel het paneel niet uit.

4. De duur van een upgrade is ongeveer 20 tot 30 minuten. Houd er rekening mee dat de tijd kan variëren afhankelijk van de bestandsgrootte of de afstand tussen uw accessoire en de coördinator.

5. Wacht tot de firmware-update is voltooid. Wanneer de voortgang 100% bereikt, wordt het apparaat automatisch gereset. U kunt ook de webpagina vernieuwen om te controleren of de apparaatsfirmware succesvol is bijgewerkt en de nieuwste versie wordt weergegeven.

IR-signaal leren en testen

Om de IR-afstandsbediening te gebruiken om uw huishoudelijk apparaat te bedienen, moet de IR-afstandsbediening eerst het IR-signaal leren dat door de afstandsbediening van het apparaat wordt verzonden. Volg onderstaande instructies om het leerproces te voltooien.

Houd de IR-ontvanger tijdens het leerproces uit direct licht of zonlicht om interferentie te voorkomen.

Leren

Stap 1. Ga naar IR-leermodus

1. Volg de instructies in ZigBee-netwerkinstelling sectie om de IR-afstandsbediening aan uw ZigBee-netwerk toe te voegen.

2. Zorg dat alle schakelaars op het DIP-schakelaarblok zijn ingesteld op UIT positie.

3. Houd de IR-knop 10 seconden ingedrukt en laat los wanneer de IR-LED begint te knipperen.

4. De IR-LED begint langzaam te knipperen om aan te geven dat de IR-afstandsbediening nu de IR-leermodus is ingegaan.

Stap 2. Selecteer apparaattype

De IR-zender kan maximaal 5 sets IR-signalen leren voor 5 verschillende apparaten.

Voordat u begint met leren, selecteer het apparaatsnummer met Dip Switch Set 1 voordat u verdergaat met het leren van de signalen. Het geleerde IR-signaal wordt toegewezen aan het geselecteerde apparaatsnummer.

Selecteer het apparaattype volgens de volgende Dip Switch Set 1-tabel. Voor gemakkelijke herkenning en bediening vanuit het Climax ZigBee-bedieningspaneel heeft elk apparaattype een weergavenaam op de bedieningspaneelinterface gekregen; wij raden u aan IR-signalen te leren volgens de weergegeven apparaattypes.

“X” betekent dat de positie van deze schakelaar geen effect heeft op de apparaatsselectie.

Voorbeeld:

1. Om Airconditioner te selecteren, schuift u Schakelaar 1 naar AAN en Schakelaar 2-6 naar UIT.

2. Om Televisie te selecteren, schuift u Schakelaar 2 naar AAN en Schakelaar 3-6 naar UIT, negeer de positie van Schakelaar 1.

Stap 3. IR-gegevens leren

Elk apparaattype kan maximaal 8 IR-signalen leren, geselecteerd met Dip Switch Set 2.

Voorbeeld:

• Om IR-signaal 1 te selecteren, schuift u Schakelaar 1 naar AAN en Schakelaar 2-8 naar UIT.

• Om IR-signaal 2 te selecteren, schuift u Schakelaar 2 naar AAN en Schakelaar 3-8 naar UIT, negeer de positie van Schakelaar 1.

1. Selecteer het gewenste IR-signaal door de dipschakelaar aan te passen. Wij adviseren te beginnen met IR-signaal 1 door Schakelaar 1 naar de AAN-positie te schuiven om IR-signaal 1 te selecteren.

2. Richt de afstandsbediening van uw apparaat in de tegenovergestelde richting van de IR-ontvanger om te voorkomen dat de IR-ontvanger ongewenste IR-signalen ontvangt.

3. Stel de afstandsbediening in op de gewenste instelling, richt vervolgens de afstandsbediening op de IR-ontvanger en druk op een knop van de afstandsbediening om het IR-signaal te verzenden.

Voorbeeld:

• Voor airconditioner-afstandsbedieningen: als u de afstandsbediening instelt op “Koelmodus, 18°C, Ventilator snelheid Auto” en de afstandsbediening uitzet, richt dan de afstandsbediening op de IR-ontvanger en druk op “ON.” De IR-ontvanger leert dan het signaal “Koelmodus, 18°C, Ventilator snelheid Auto” voor de airconditioner.

• Voor televisiebesturing: als u de afstandsbediening op de IR-ontvanger richt en op ON/Off drukt, zal de IR-ontvanger het ON/OFF-signaal voor de televisie leren.

1. Als het signaal succesvol is ontvangen, zal de IR-LED snel knipperen en vervolgens uitschakelen om aan te geven dat de IR-afstandsbediening IR-signaalgegevens opslaat, en daarna weer langzaam knipperen. Als u per ongeluk het verkeerde IR-signaal hebt verzonden, richt dan de afstandsbediening weg om de instelling aan te passen en richt hem daarna opnieuw op de IR-ontvanger om het signaal opnieuw te verzenden. Het nieuwe IR-signaal overschrijft het oude.

2. Na het voltooien van het leren, veranderd u de dipschakelaarinstelling om een ander IR-signaal te leren en herhaalt u de procedure van 2 tot 4. Wij adviseren door te gaan van IR-signaal 1 tot 8 door dipschakelaars 1 tot 8 één voor één naar AAN te schuiven.

3. Herhaal het proces om maximaal 8 signalen per apparaattype te leren.

4. U kunt uw Dip Switch set 2-instelling aanpassen om een ander apparaattype te selecteren.

Stap 4. Verlaat IR-leermodus

1. Nadat u alle IR-signalen hebt geleerd, druk eenmaal op de IR-knop om de leermodus te verlaten en schuif vervolgens alle schakelaars naar de UIT-positie.

Testen

Nadat het leren van de IR-signalen is voltooid, volgt u onderstaande instructies om het verzenden van IR-signalen te testen.

1. Ga niet in IR-leermodus; pas de Dip Switch-instelling overeenkomstig aan om het apparaattype en IR-signaalnummer te selecteren zoals u ze eerder hebt geleerd.

2. Druk eenmaal op de IR-knop; de IR-LED zal snel knipperen om aan te geven dat hij een signaal verzendt. Als er geen signaal is geleerd, zal de IR-afstandsbediening geen signaal verzenden en blijft de IR-LED uit.

3. Herhaal de procedure van 1 tot 2 om alle geleerde IR-signalen te testen.

4. Nadat alle instellingen zijn voltooid, schuift u alle schakelaars naar de UIT-positie.

IR-gegevens wissen

Om alle voor een apparaattype geleerde IR-signalen te verwijderen, volgt u de onderstaande instructies:

1. Verwijder de batterijen om de IR-afstandsbediening uit te schakelen.

2. Selecteer het apparaattype dat u wilt verwijderen met Dip Switch set 1 volgens de volgende tabel

Het naar AAN schuiven van meer dan één schakelaar selecteert meerdere apparaattype,

Voorbeeld:

• Het naar AAN schuiven van Schakelaar 1,2,3,4,5 selecteert alle 5 apparaattype.

• Schuif Schakelaar 1 en 3 naar AAN om Airconditioner en Home Audio te selecteren.

1. Houd zowel de IR- als ZigBee-knoppen ingedrukt en plaats de batterijen om de IR-zender van stroom te voorzien; laat de knoppen nog niet los.

2. Blijf beide IR- en ZigBee-knoppen vasthouden totdat de IR-LED aangaat, laat daarna de knoppen los

3. De IR-zender zal de opgeslagen IR-signalen voor de geselecteerde apparaattype wissen; de IR-LED zal continu knipperen.

4. Schuif alle schakelaars naar de UIT-positie om terug te keren naar normale werking. De IR-LED zal uitgaan.

Installatie

De IR-afstandsbediening is ontworpen om aan de muur te worden gemonteerd. Deze kan direct worden vastgeschroefd door de achterkap op de muur te schroeven, of door eerst de draaibare beugel te monteren en vervolgens het hoofdlichaam op de beugel te plaatsen. Raadpleeg de IR-signaalbereik & IR-LED-selectie sectie hieronder voor informatie over IR-signaaloverdracht voordat u een montageplaats voor de IR-afstandsbediening kiest.

Montage van de IR-afstandsbediening

De IR-afstandsbediening is ontworpen om aan de muur te worden gemonteerd. Deze kan direct worden vastgeschroefd door de achterkap op de muur te schroeven, of door eerst de draaibare beugel te installeren en vervolgens het hoofdlichaam op de beugel te plaatsen. Het IR-oog moet naar het apparaat gericht zijn dat u wilt bedienen wanneer de IR-afstandsbediening is geïnstalleerd.

De draaibare beugel is niet inbegrepen bij de standaardlevering en is op verzoek beschikbaar.

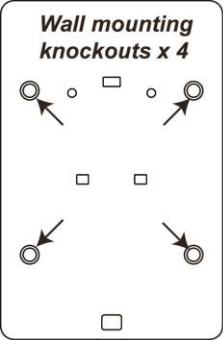

Directe wandmontage:

1. Open de behuizing en breek de 4 uitsparingen in de achterkap door.

2. Gebruik de gaten als sjabloon om gaten in de muur te boren; plaats indien nodig pluggen.

3. Schroef de achterplaat op de muur.

4. Plaats de voorplaat terug op de achterkap.

Montage van draaibare beugel.

De draaibare beugel heeft een verstelbare kop die op de IR-afstandsbediening kan worden bevestigd. Nadat de beugel op de muur is gemonteerd, kan de gebruiker de hoek van de kop aanpassen om de richting waarin de IR-afstandsbediening wijst te wijzigen.

1. De basis van de draaibare beugel heeft 2 montagegaten. Gebruik de gaten als sjabloon om gaten in de muur te boren; plaats indien nodig pluggen.

2. Schroef de beugel aan de muur.

3. Hangk de IR-afstandsbediening aan de beugel met behulp van de gaten aan de achterkant.

4. Na voltooiing van de installatie kunt u met een Phillips-schroevendraaier de schroef bovenaan de beugel losdraaien, de hoek van de IR-zender aanpassen en de schroef weer aandraaien om de beugelhoek te vergrendelen.

Bediening

Bediening via ZigBee-bedieningspaneel

De IR-afstandsbediening kan op afstand worden bediend via Climax ZigBee-bedieningspanelen om IR-signalen te verzenden. Het selecteren van het apparaattype en het IR-signaalnummer vanaf het bedieningspaneel zal de IR-afstandsbediening instrueren om overeenkomstig een IR-signaal te verzenden.

Voorbeeld:

Selecteer “Air Conditioner Function 1” om de IR-afstandsbediening te laten het eerder geleerde IR-signaal 1 voor het apparaattype Air Conditioner te verzenden.

IR-signaalbereik & IR-LED-selectie

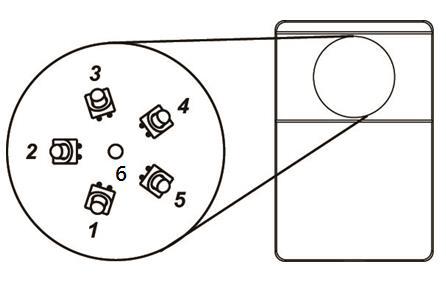

Het IR-oog van de IR-afstandsbediening bevat 6 LED's die worden gebruikt om IR-signalen te verzenden, met 1 centrale LED en 5 omliggende LED's. De 5 omliggende LED's zijn geplaatst onder een hoek van 45° ten opzichte van de printplaat. LED-signaalbereik:

Elke LED zendt IR-signalen uit in een kegelvormig bereik voor de LED. De LED's kunnen worden geselecteerd om signalen te verzenden voor elk apparaattype via uw gateway.

Voorbeeld:

• Als u LED 1 selecteert voor Air Conditioner, zal de IR-afstandsbediening signaal verzenden met LED 1 wanneer hij een IR-signaal voor het apparaattype Air Conditioner verzendt.

• Als u LED 2 en LED 3 selecteert voor Home Audio, zal de IR-afstandsbediening signaal verzenden met zowel LED 2 als LED 3 wanneer hij een IR-signaal voor het apparaattype Home Audio verzendt.

Bij installatie van de IR-afstandsbediening selecteert u via uw bedieningspaneel welke IR-LED(s) moeten worden gebruikt op basis van de montageplaats, zodat de IR-zender signalen kan sturen naar alle apparaten in uw huis. Raadpleeg de handleiding van uw Climax-bedieningspaneel voor meer informatie over IR-afstandsbediening instellingen en bediening.

Raadpleeg het onderstaande diagram voor IR-signaalbereik:

IR-uitzendvermogen

Gebruik de jumper-schakelaars (JP2 en JP3) om het IR-signaaltransmissievermogen aan te passen. De fabrieksinstelling is ingesteld op laag transmissievermogen (JP1 AAN).

Het instellen van de jumper op JP2 zal het bereik van de IR-signaaltransmissie vergroten.

Bijlage (alleen voor ontwikkelaars)

UPIC Cluster-ID

Attribuut van Basic Cluster-informatie

Attribuut van Power CFG Cluster-informatie

Attribuut van Identify Cluster-informatie

Attribuut van Thermostat Cluster-informatie

Systeemmodus (0x001C):

Dit attribuut bepaalt welk IR-signaal wordt verzonden wanneer UPIC een commando van het paneel ontvangt, volgens het geleerde IR-signaaltype en -functie.

UPIC kan maximaal 5 sets IR-typen leren, 8 signalen voor elk type. Bij het verzenden van een signaal moet het IR-signaal worden

gespecificeerd met dit attribuut.

Het formaat is 0xXY

X = apparaattype (1~5)

Y = IR-signaalnummer (1~8)

Bijvoorbeeld: als de UPIC een IR-signaal heeft geleerd bij apparaattype 1, IR-signaal 8, moet het paneel een commando sturen met attribuutinstelling 0x18 opdat UPIC dit signaal verzendt.

Selecteer Zend IR LED (0x1011):

UPIC kan tot 5 types apparaten (Type 1 ~ 5) bedienen met zijn 6 IR-LED's. Het kan worden geconfigureerd om IR-signalen met verschillende LED's te verzenden met behulp van dit attribuut.

Het formaat moet als volgt worden gelezen, met gebruik van de standaardwaarde 0x2020202020 als voorbeeld

Voor elke apparaattypewaarde moet de waarde worden gelezen in Bit0~5 in het volgende formaat:

Bijvoorbeeld: 0x20 = 0010 0000 in bitweergave, wat betekent dat alleen LED 6 (de centrale LED) zal worden geactiveerd wanneer UPIC een IR-signaal voor dit apparaattype verzendt.

Als u wilt instellen dat het IR-signaal wordt verzonden met zowel LED 2 als LED 6, zal de bitwaarde 0010 0010 = 0x22 zijn

0010 0010 in bitweergave = 0x22 in hexadecimale notatie; als u deze instelling alleen op apparaattype 1 wilt toepassen en de andere apparaattype ongewijzigd wilt laten, zal de uiteindelijke attribuutinstelling zijn: 0x2220202020

U kunt dit attribuut gebruiken om te programmeren welke LED's moeten worden geactiveerd voor verschillende IR-apparaattypes

BELANGRIJKE OPMERKING:

Hoewel het mogelijk is om meerdere LED-transmissies in te stellen bij het verzenden van een IR-signaal, stelt u alstublieft NIET MEER DAN 2 LED's in te schakelen. De reden voor deze beperking is dat voor elke extra geactiveerde LED het stroomverbruik sterk zal toenemen. Als u meer dan 2 LED's activeert, zal de batterij veel sneller leeg raken dan ideaal is.
