VESTA-178
SCM-8ZBS
Gordijnbesturing (Zigbee)
Inleiding
SCM-8ZBS is een ZigBee-gordijnbesturing. De gebruiker kan de SCM op afstand via een ZigBee-netwerk bedienen of handmatig door een schakelaar aan de gordijnbesturing te koppelen.
De raambediening maakt gebruik van ZigBee-technologie voor draadloze signaaloverdracht. ZigBee is een draadloos communicatieprotocol dat betrouwbaar is, laag energieverbruik heeft en een hoge transmissie-efficiëntie biedt. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een groot aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht.
De raambediening fungeert als een eindapparaat in het ZigBee-netwerk. Het kan in het ZigBee-netwerk worden opgenomen om signalen te verzenden of te ontvangen, maar het staat niet toe dat andere ZigBee-apparaten via de raambediening aan het netwerk worden toegevoegd.
Onderdelenidentificatie
Functieknop
Een keer drukken: Zendt een toezichtsignaal.
Druk en houd 3~9 seconden ingedrukt: Ga naar kalibratiemodus.
Druk en houd 10 seconden ingedrukt: Reset de raambediening om een ZigBee-netwerk te joinen.
LED-indicator
De LED-indicator wordt gebruikt om de status van de raambediening aan te geven:
Flitst eenmaal: De raambediening is gereset.
Flitst twee keer: De raambediening is succesvol aan een ZigBee-netwerk toegevoegd.
Flitst 5 keer: succesvolle handmatige kalibratie.
Flitst eenmaal elke 20 minuten:
De raambediening heeft de verbinding met het huidige ZigBee-netwerk verloren.
Montagegaten
Lokale schakelaar S1 (openingsrichting)
Sluit een externe schakelaar op deze aansluiting aan. Activeer deze schakelaar om het gordijn in de richting "Open" te laten rollen door Motoruitgang O1 te activeren. Het activeren van deze schakelaar wanneer het gordijn naar de "Sluiten"-richting rolt, zal het gordijn stoppen.
Lokale schakelaar S2 (sluitrichting)
Sluit een externe schakelaar op deze aansluiting aan. Activeer deze schakelaar om het gordijn in de richting "Sluiten" te laten rollen door Motoruitgang O2 te activeren.
Het activeren van deze schakelaar wanneer het gordijn naar de open richting rolt, zal het gordijn stoppen.
Motoruitgang O1 (openingsrichting)
Aansluiten op de open-terminale van de raammotor.
Motoruitgang O2 (sluitrichting)
Aansluiten op de sluit-terminale van de raammotor.
Voedingsingang L (Fasedraad)
Voedingsingang N (Nuldraad)
Kabelsnoer klem
De klem wordt gebruikt om de draden te beveiligen en biedt trekontlasting om de draden te beschermen tegen de metalen uitsnijding.
Kabellensluiting
De kabellensluiting wordt gebruikt voor het ordenen van draden.
Specificatie
Voedingsspanning: 110 - 230VAC, 50/60Hz
Ondersteunde belastingsstroom: 1/4 PK (paardenkracht); 1,8A voor motoren met gecompenseerde arbeidsfactor (inductieve belastingen)
Communicatieprotocol: ZigBee Pro Home Automation 1.2, 2,4 GHz
Waarschuwing
Alle werkzaamheden aan het apparaat, inclusief installatie en onderhoud, moeten worden uitgevoerd door een gekwalificeerde en erkende elektricien.
Zorg ervoor dat de stroomvoorziening is losgekoppeld voordat u met installatie of onderhoud begint.
Sluit het apparaat niet aan op belastingen die de ondersteunde belastingsstroom overschrijden.
Sluit het apparaat alleen aan op een op AC werkende motor.
Installatie

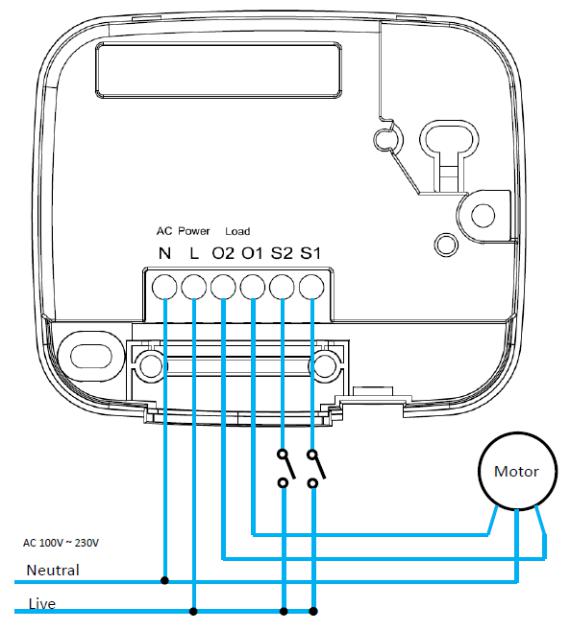

SCM-8ZBS moet volgens het onderstaande schema worden aangesloten:
Sluit de N-aansluiting van de SCM aan op de N-aansluiting van de stroomvoorziening.
Sluit de L-aansluiting van de SCM aan op de L-aansluiting van de stroomvoorziening.
Sluit de O1-aansluiting van de SCM aan op de Open-aansluiting van de jaloeziemotor.
Sluit de O2-aansluiting van de SCM aan op de Close-aansluiting van de jaloeziemotor.
(Optionele lokale schakelaar) Sluit de S2- en S1-aansluitingen van de SCM aan op de L-aansluiting van de stroomvoorziening.
Steek elke draad in de aansluiting waarmee deze verbonden moet worden, draai elke schroef aan om de klemmen te sluiten en houd de draden op hun plaats.
Nadat de draden zijn aangesloten, gebruikt u de kabellensluiting om de draden te ordenen en plaatst u de kabellensluiting op de basis met de opening aan de linkerkant.
ZigBee-netwerkinstelling
ZigBee-apparaatrichtlijn
ZigBee is een draadloos communicatieprotocol dat betrouwbaar is, laag energieverbruik heeft en een hoge transmissie-efficiëntie biedt. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht.
Het aansluiten op het ZigBee-netwerk
Als ZigBee-apparaat moet de gordijnbesturing deelnemen aan een ZigBee-netwerk om commando's te ontvangen. Volg de onderstaande stappen om de gordijnbesturing in een ZigBee-netwerk te laten opnemen
Sluit de voeding aan op de gordijnbesturing volgens de installatie-instructies in de vorige sectie en zet de gordijnbesturing aan.
Druk de functietoets 10 seconden ingedrukt terwijl de raambediening wordt gereset en begint met zoeken naar een bestaand ZigBee-netwerk. Zorg ervoor dat de permit-to-join-functie op de router of coördinator van uw ZigBee-netwerk is ingeschakeld.
Als de raambediening met succes aan een ZigBee-netwerk wordt toegevoegd, zal de LED-indicator twee keer knipperen ter bevestiging.
Na het toevoegen aan het ZigBee-netwerk wordt de raambediening automatisch in het netwerk geregistreerd. Controleer de ZigBee-netwerkcoördinator, het systeemcontrolepaneel of CIE (Control and Indicating Equipment) om te bevestigen of het toevoegen en registreren succesvol is.
Na het aansluiten op het ZigBee-netwerk, als de raambediening de verbinding met het huidige ZigBee-netwerk verliest, zal de LED-indicator elke 20 minuten knipperen. Controleer uw ZigBee-netwerkconditie en het signaalbereik van de raambediening om de situatie te corrigeren.
Apparaat verwijderen uit ZigBee-netwerk (fabrieksreset)
Om de raambediening uit het huidige ZigBee-netwerk te verwijderen, moet de raambediening worden teruggezet naar de fabrieksinstellingen om het verwijderen van het apparaat te voltooien. De fabrieksresetfunctie wist de opgeslagen instellingen van de raambediening en zet het apparaat ertoe aan om naar een nieuw ZigBee-netwerk te zoeken.
Zorg er vóór het verwijderen van het apparaat voor dat de raambediening zich binnen het signaalbereik van het huidige ZigBee-netwerk bevindt
Druk de functietoets 10 seconden ingedrukt en laat vervolgens los om de raambediening te resetten.
Na reset wist de raambediening de huidige ZigBee-netwerkinstelling en zend een signaal naar de ZigBee-coördinator om zichzelf uit het huidige ZigBee-netwerk te verwijderen. Vervolgens zal het actief opnieuw zoeken naar beschikbare ZigBee-netwerken en automatisch aanmelden.
Supervisie
De raambediening zal periodiek een toezichtsignaal verzenden om zijn toestand te rapporteren volgens de gebruikersinstelling. Het fabrieksinstelpunt is 30 minuten. De gebruiker kan ook één keer op de functietoets drukken om handmatig een toezichtsignaal te verzenden.
Bediening
Kalibratie
De standaard activeringstijd van de jaloeziebesturing is 4 minuten. Wanneer de Omhoog/Omlaag-knop wordt ingedrukt of de ZigBee-netwerkcoördinator een Omhoog/Omlaag-commando verzendt, zal dit de raammotor 4 minuten activeren.
Voor het correct werken van de raambediening moet de activeringstijd worden gekalibreerd. Er zijn twee manieren om de activeringstijd aan te passen:
ZigBee-commando: De activeringstijd kan worden aangepast door een commando te sturen vanaf de ZigBee-netwerkcoördinator. (Zie Bijlage – Level Cluster Attribute – OnTransitionTime / OffTransitionTime, minimale aanpasbare eenheid 100 ms)
Handmatige kalibratie: Kalibreer de activering volgens de onderstaande procedure:
Voordat u kalibreert, moeten de externe lokale schakelaars op de jaloeziebesturing zijn aangesloten.
Druk en houd de functietoets 3~9 seconden ingedrukt en laat los om de kalibratiemodus te activeren. De raambediening zal bij het betreden van de kalibratiemodus gedurende 4 minuten naar de “Open”-richting draaien.
Wacht 4 minuten tot de raambediening stopt met bewegen naar de “Open”-richting en activeer vervolgens de aangesloten externe lokale “Sluit”-schakelaar om de zonwering te sluiten.
Activeer de externe lokale “Open”-schakelaar op het moment dat de zonwering volledig gesloten is. De raambediening registreert de tijd tussen stap 3 en 4 als de nieuwe “sluit tijd”.
De raambediening zal na stap 4 naar de openrichting draaien.
Activeer de externe lokale “Sluit”-schakelaar op het moment dat de zonwering volledig geopend is. De raambediening registreert de tijd tussen stap 5 en 6 als de nieuwe “open tijd”.
Voorbeeld
Als het 30 seconden duurt voor de zonwering om van Open naar Sluit te bewegen, en 40 seconden om van Sluit naar Open te bewegen, dan is de nieuwe sluit tijd zullen 30 seconden en nieuwe open tijd zullen 40 toets(en) wordt/worden ingedrukt, keert het afstandstoetsenbord binnen
Na kalibratie, telkens wanneer de raambediening een sluitcommando ontvangt, zal deze 30 seconden richting sluiten draaien. Wanneer deze een opencommando ontvangt, zal deze 40 seconden richting openen draaien.
De activeringstijd wordt gereset naar 4 minuten telkens wanneer de raambediening zich bij een ZigBee-netwerk aansluit.
Als het handmatige kalibratieproces succesvol is, zal de LED 5 keer knipperen ter indicatie.
Jaloeziebesturing
ZigBee-netwerk
Nadat de raambediening met succes aan een ZigBee-netwerk is toegevoegd, kan de coördinator de zonwering op afstand openen, sluiten of stoppen door commando's via het ZigBee-netwerk te verzenden.
Wanneer de raambediening een open-/sluit-signaal van de coördinator ontvangt, zal deze volgens de gekalibreerde activeringstijd naar open-/sluitrichting draaien om de zonwering volledig te openen/sluiten.
De raamstatus kan ook procentueel worden aangepast van 0%, 10%, 20%... tot 100% via de ZigBee-coördinator.
Het huidige openingspercentage wordt ook naar de ZigBee-coördinator verzonden.
Lokale schakelaar
Als een optionele lokale schakelaar is aangesloten, kunnen gebruikers ook op de schakelaar drukken om de zonwering te openen/sluiten.
Kort drukken en loslaten van de schakelaar (< 1 seconde) zal de zonwering volledig openen of sluiten.
Druk en houd de schakelaar langer dan 1 seconde ingedrukt om de zonwering te laten openen of sluiten zolang de schakelaar wordt vastgehouden. Wanneer de schakelaar wordt losgelaten, stopt de zonwering.
Het indrukken van de schakelaar terwijl de zonwering in de tegenovergestelde richting beweegt, zal de zonwering stoppen. Druk opnieuw op de schakelaar om de zonwering te openen/sluiten.
Bijvoorbeeld: het indrukken van de dalende schakelaar terwijl de zonwering aan het openen is, zal de zonwering stoppen; druk nogmaals op de dalende schakelaar om het sluiten te starten.
OTA-firmware-update (alleen voor OTA-versie)
De raambediening ondersteunt OTA-firmware-updates via het ZigBee-netwerk, die kunnen worden gestart vanaf de ZigBee-netwerkcoördinator.
Volg onderstaande stappen om een OTA-firmware-update uit te voeren.
Stap 1. U moet toegang hebben tot uw ZigBee-coördinator om de firmware draadloos te upgraden.
Stap 2. Selecteer op de configuratiewebpagina het apparaat dat u wilt upgraden en kies de nieuwe ZigBee-firmware die wordt geleverd. Raadpleeg de gebruikershandleiding van de ZigBee-coördinator voor details.
Stap 3.Druk op "OK" om het upgradeproces te starten, en de LED zal blijven knipperen. Voer tijdens het OTA-proces geen andere handelingen uit of schakel het paneel niet uit.
Stap 4.De duur van een upgrade is ongeveer 20 tot 30 minuten. Houd er rekening mee dat de tijd kan variëren afhankelijk van de bestandsgrootte of de afstand tussen uw accessoire en de coördinator.
Stap 5.Wacht tot de firmware-update is voltooid. Wanneer de voortgang 100% bereikt, wordt het apparaat automatisch gereset. U kunt ook de webpagina vernieuwen om te controleren of de apparaatsfirmware succesvol is bijgewerkt en de nieuwste versie wordt weergegeven.
Bijlage (Alleen voor ontwikkelaars)
Power Relay Raambediening met Meter Cluster ID
Attribuut van Basic Cluster-informatie
Attribuut van Identify Cluster-informatie
Attribuut van On/Off Cluster-informatie
Attribuut van Level-clusterinformatie
Attributen van de Shade-clusterinformatie
Attributen van de Groups-clusterinformatie
Attributen van de Scenes-clusterinformatie
