# VESTA-177

## CERTIFICAAT

{% hint style="success" %}
[GRAAD 2: EN50131](https://vesta-guide.gitbook.io/vesta-guide/dutch-nl/certificaten/vesta-177-vesta-176)
{% endhint %}

## **PIR Bewegingssensor IR-35-2W / VESTA-177 Serie**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJQyQzq95jx3RO3xF4ytN%2Fimage.png?alt=media&#x26;token=e1a65d24-1114-489a-8f2e-d520cf7cca9f" alt=""><figcaption></figcaption></figure>

## HANDLEIDING

## **Inleiding**

De PIR detecteert infraroodsignatuur om bewegingen binnen een toegewezen gebied op te vangen en geeft een signaal aan het bedieningspaneel om het alarm te activeren als een indringer het detectiepad kruist.

De PIR is ontworpen om een typische detectiebereik van 12 meter te geven wanneer deze op 2,5 meter boven de grond is gemonteerd. De PIR-sensor ondersteunt ook een huisdierimmuniteitsfunctie en detecteert huisdieren tot 25 kg niet om valse alarmen te minimaliseren.

De PIR bestaat uit een tweedelig ontwerp bestaande uit een deksel en een basis. De behuizing bevat alle elektronica en optiek en de basis biedt een bevestigingsmogelijkheid.

**De IR-35-2W Serie PIR-sensor omvat de volgende modellen:**

**IR-35-2W** – PIR Bewegingssensor gevoed door twee alkalinebatterijen

**IR-35SL-2W** – PIR Bewegingssensor gevoed door één CR123-batterij

**Onderdelenidentificatie**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FX51yPTGzZIJ07U7Rz1Nm%2F0.jpeg?alt=media)

1. **Testknop / LED-indicator**

* De testknop wordt gebruikt voor het testen van de radio-prestaties en voor leerdoeleinden.
* De LED-indicator wordt gebruikt om de status van het systeem aan te geven.

2. **IR-sensor**
3. &#x20;**Batterijcompartiment**
4. **Jumper Schakelaar Pet Immunity Inschakelen/Uitschakelen (JP3)**

   1. <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpQaUssRy6vEooBrfw2Sy%2Fimage.png?alt=media&#x26;token=9d66d0e4-ac46-4239-ab91-4d9f8f1f8a1a" alt="" data-size="line">  **Jumper Aan:** Wanneer ingesteld op AAN, is Pet Immunity uitgeschakeld (fabrieksinstelling).
   2. <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnxDruj1tBhKsrDm3SsIa%2Fimage.png?alt=media&#x26;token=31546134-6237-48c1-95b6-56b35da3f205" alt="" data-size="line">**Jumper Uit:** Wanneer ingesteld op UIT, is Pet Immunity ingeschakeld.

   ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj0O4Ulpi7nmduFKsPDWH%2F1.jpeg?alt=media)
5. **Gevoeligheidsverhoger Jumper Schakelaar (JP4)**
   * Wanneer ingesteld op AAN, is de detectiegevoeligheid van de PIR hoog.
   * Wanneer ingesteld op UIT, is de detectiegevoeligheid van de PIR op normaal niveau. (fabrieksinstelling)
6. **Tamper-schakelaar**
7. **Onderste bevestigingsschroef**
8. **IR-35-2W Batterij-isolatorgat**
9. **IR-35SL-2W Batterij-isolatorgat**

## **Kenmerken**

### ***LED-indicator***

In de normale bedrijfsmodus zal de LED-indicator op de volgende situaties oplichten:

* Wanneer beweging wordt gedetecteerd bij een lage batterijconditie
* Wanneer de kap wordt geopend en de sabotage-schakelaar wordt geactiveerd
* Wanneer beweging wordt gedetecteerd als de sabotage-toestand aanhoudt
* Wanneer beweging wordt gedetecteerd in de testmodus
* Wanneer de Testknop wordt ingedrukt onder de sabotagevoorwaarde of als de PIR een lage batterij heeft, zal de LED niet knipperen als de PIR-sabotage en batterij normaal zijn en de PIR zich niet in de testmodus bevindt.

Als de LED knippert om signaaloverdracht aan te geven, zal deze twee keer snel knipperen bij ontvangst van een bevestiging van het bedieningspaneel.

### ***Batterij- en lage batterijdetectie***

De IR-35-2W Serie PIR-bewegingssensor gebruikt alkaline- of lithiumbatterijen als stroombron:

* Het IR-35-2W model gebruikt twee alkaline AA 1,5 V batterijen als stroombron.
* Het IR-35SL-2W model gebruikt één CR123 3V lithiumbatterij als stroombron.

De PIR heeft een functie voor detectie van lage batterijspanning. Als een lage batterijspanning wordt gedetecteerd, wordt een signaal voor lage batterij naar het bedieningspaneel gestuurd samen met de reguliere signaaloverdracht, zodat het bedieningspaneel de status overeenkomstig kan weergeven.

Voor elke installatie worden de batterijen door de fabriek vóór verzending geïnstalleerd met een isolator erin geplaatst.

{% hint style="info" %}
Bij het vervangen van de batterijen, nadat de oude batterijen zijn verwijderd, druk twee keer op de sabotage-schakelaar om volledig te ontladen voordat nieuwe batterijen worden geplaatst.
{% endhint %}

### ***Sabotagebescherming***

De PIR is beschermd door een sabotage-schakelaar die wordt ingedrukt wanneer de PIR correct is geïnstalleerd. Wanneer de PIR van het gemonteerde oppervlak of de montagesteun wordt verwijderd, of wanneer de behuizing wordt geopend, wordt de sabotage-schakelaar geactiveerd en zal de PIR een sabotage-open signaal naar het systeembedieningspaneel sturen om de gebruiker op de hoogte te brengen van de situatie. Als er beweging wordt gedetecteerd terwijl de sabotage-schakelaar open is, zal de LED oplichten.

### ***Toezichtfunctie***

Wanneer de PIR in normale bedrijfsmodus is, voert deze periodiek een zelftest uit door eens in de 90 tot 110 minuten een toezichtssignaal te verzenden.

Als het bedieningspaneel de toezichtsignalen van een bepaalde PIR niet binnen een vooraf ingestelde tijd ontvangt, een “**Buiten Gebruik**” storingsmelding worden gegenereerd.

### ***Testmodus***

De PIR kan in testmodus worden gezet door de Testknop in te drukken. In de testmodus wordt de slaap-timer uitgeschakeld en wordt de LED-indicator ingeschakeld elke keer dat beweging wordt gedetecteerd. Elke keer dat de Testknop wordt ingedrukt, zal de PIR een testsignaal naar het bedieningspaneel verzenden voor radiobereiktest en gedurende 3 minuten in de testmodus gaan. De testmodus verloopt na 3 minuten.

### ***Slaap-timer***

* De PIR heeft een “**slaaptijd**” van ongeveer **1 minuut** om stroom te besparen.
* Afhankelijk van de Slaapstand-instelling (Normaal of Geoptimaliseerd), zal de PIR **slaaptijd** ingaan voor **1 minuut** na het uitzenden van een gedetecteerde beweging of 3 gedetecteerde bewegingen binnen 1 minuut.
* Tijdens de **1 minuut slaaptijd**, zal de PIR geen signalen opnieuw verzenden; elke verdere beweging die tijdens deze slaapperiode wordt gedetecteerd, zal de slaaptijd met nog een minuut verlengen. Op deze manier zal continue beweging voor de PIR de batterij niet onnodig uitputten.

{% hint style="info" %}
De slaapstand-instelling is op afstand configureerbaar. Wanneer slaapstand is ingesteld op Normaal, gaat de PIR in slaap gedurende 1 minuut na het uitzenden van een gedetecteerde beweging. Wanneer slaapstand is ingesteld op Geoptimaliseerd, gaat de PIR in slaap gedurende 1 minuut na het uitzenden van 3 gedetecteerde bewegingen binnen 1 minuut. Raadpleeg ***Afstandsinstelling*** sectie hieronder voor details.
{% endhint %}

### ***Huisdierimmuniteitsfunctie***

* De PIR-sensor ondersteunt een huisdierimmuniteitsfunctie en detecteert geen huisdieren tot 25 kg om valse alarmen te minimaliseren.
* De huisdierimmuniteitsfunctie kan in- / uitgeschakeld worden door de Jumper Switch (JP3) positie te zetten. Wanneer de Jumper Switch (JP3) op ON staat, is huisdierimmuniteit uitgeschakeld (fabrieksinstelling). Wanneer de Jumper Switch (JP3) op OFF staat, is huisdierimmuniteit ingeschakeld.
* De huisdierimmuniteitsfunctie kan ook op afstand worden geconfigureerd. Raadpleeg ***Afstandsinstelling*** sectie hieronder voor details.

### ***Gevoeligheidsverhogerfunctie***

* U kunt de gevoeligheidsverhogerfunctie gebruiken om de detectiegevoeligheid van de PIR te verhogen.
* Om de detectiegevoeligheid te verhogen, zet u de jumper (JP4) op AAN. Om de normale detectiegevoeligheid te behouden, zet u de jumper (JP4) op UIT (fabrieksinstelling).
* De detectiegevoeligheid van de PIR kan ook op afstand worden geconfigureerd. Raadpleeg ***Afstandsinstelling*** sectie hieronder voor details.

### ***Afstandsinstelling***

* De PIR-bewegingssensor ondersteunt het op afstand instellen van huisdierimmuniteit, gevoeligheid en slaapmodus.
* Wanneer de PIR wordt ingeschakeld, worden de huisdierimmuniteitsfunctie en gevoeligheid bepaald door de JP3- en JP4-instellingen. Gebruikers kunnen ofwel de jumperinstellingen aanpassen of de huisdierimmuniteit en gevoeligheidsinstellingen op afstand wijzigen via het bedieningspaneel. Externe instellingen overschrijven de jumperinstellingen.

#### **Webpagina van het bedienpaneel**

1. Ga op de lokale webpagina van het paneel naar de pagina Apparaat bewerken en voer de configuratie van de PIR-bewegingssensor in het gedeelte Sensorinstelling in. Klik op OK om te bevestigen.

   Raadpleeg de onderstaande tabel voor configuratiedetails. Bijvoorbeeld, als u huisdierimmuniteit wilt inschakelen en het gevoeligheidsniveau en de slaapmodus op normaal wilt instellen, kunt u 02 invoeren.

| **IR-configuratie** | **Pet Immunity** | **Gevoeligheid** | **Slaapstand**                |
| ------------------- | ---------------- | ---------------- | ----------------------------- |
| 00                  | Nee              | Normaal          | Normaal (1 detectie)          |
| 01                  | Nee              | Hoog             | Normaal (1 detectie)          |
| 02                  | Ja               | Normaal          | Normaal (1 detectie)          |
| 03                  | Ja               | Hoog             | Normaal (1 detectie)          |
| 04                  | Nee              | Normaal          | Geoptimaliseerd (3 detecties) |
| 05                  | Nee              | Hoog             | Geoptimaliseerd (3 detecties) |
| 06                  | Ja               | Normaal          | Geoptimaliseerd (3 detecties) |
| 07                  | Ja               | Hoog             | Geoptimaliseerd (3 detecties) |

2. Druk eenmaal op de Testknop op de PIR-bewegingssensor om een signaal naar het bedieningspaneel te sturen, en de nieuwe instellingen worden onmiddellijk toegepast. Als de knop niet wordt ingedrukt, worden de nieuwe instellingen toegepast bij de volgende signaaloverdracht, d.w\.z. bij de verzending van het toezichtssignaal of IR-trigger signaal.

#### **SmartHomeSec Server**

1. Ga op de Home Portal Server naar de pagina Apparaatinstelling, klik op de IR-35-2W apparaatrij en selecteer "IR Configuratie."
2. Selecteer de huisdierimmuniteitsfunctie (Inschakelen/Uitschakelen), Gevoeligheid (Hoog/Normaal) en de functie Slaapmodus Geoptimaliseerd (Normaal/Geoptimaliseerd) uit de keuzelijsten, klik op "Verzenden" om de instelling te bevestigen.
3. Druk eenmaal op de Testknop op de PIR-bewegingssensor om een signaal naar het bedieningspaneel te sturen, en de nieuwe instellingen worden onmiddellijk toegepast. Als de knop niet wordt ingedrukt, worden de nieuwe instellingen toegepast bij de volgende signaaloverdracht, d.w\.z. bij de verzending van het toezichtssignaal of IR-trigger signaal.

### ***Aan de slag***

* Trek de batterij-isolator eruit om de batterijen te activeren.
* De LED-indicator zal 30 seconden knipperen (de PIR warmt op). Gedurende de warmlooptijd zal de PIR niet geactiveerd worden. Nadat de warmlooptijd voorbij is, schakelt de LED uit en is de PIR klaar voor gebruik.
* Zet het bedieningspaneel in leermodus (raadpleeg de handleiding van het bedieningspaneel voor details).
* Druk op de testknop.
* Raadpleeg de handleiding van het bedieningspaneel om het inleerproces te voltooien.
* Nadat de PIR is ingeleerd, zet het bedieningspaneel in de “**Walk Test**" modus; houd de PIR op de gewenste locatie en druk op de Testknop om te bevestigen dat deze locatie binnen het signaalbereik van het bedieningspaneel ligt (raadpleeg de handleiding van het bedieningspaneel om de Walk Test te voltooien).
* Wanneer u tevreden bent dat de PIR goed werkt op de gekozen locatie, kunt u verdergaan met de montage.

## **Installatie**

### ***Installatierichtlijn***

&#x20;                                                                                                      **IR-35-2W Detectiebereik**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsljSdPI5dSvHN6gKZF3q%2F20.png?alt=media)

### ***Montagemethode***

* De PIR is ontworpen om op een vlak oppervlak of in een hoek te worden gemonteerd.
* De basis heeft twee uitsparingen, waar het plastic dunner is en doorbroken kan worden voor oppervlaktemontage.
* Een montagesteun bevat twee centrale schroefgaten om de PIR op een oppervlak te bevestigen en vier zijschroefgaten
* Voor oppervlaktemontage is een optionele draaibare beugel voorzien waarmee gebruikers het detectiebereik kunnen aanpassen. Met de draaibare beugel kan de IR-35-2W 80 graden horizontaal en 70 graden verticaal worden gedraaid om de optimale dekking te bieden.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy0PQuipZzhduCrUUgRT2%2Fimage.png?alt=media&#x26;token=c832040c-76ce-48e0-82bf-6ba1dc9da65c" alt=""><figcaption></figcaption></figure>

#### **Oppervlaktemontage zonder montagemontage:**

1. Verwijder de onderste bevestigingsschroef en de dekselassemblage.
2. Doorbreek de twee uitsparingen vanaf de binnenkant van de basis
3. Gebruik de gaten als sjabloon en boor gaten in het oppervlak waarop wordt gemonteerd.
4. Plaats de pluggen als de PIR op gips of bakstenen bevestigd moet worden.
5. Schroef de basis op de wandpluggen.
6. Schroef de behuizing op de basis.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTObvvOw4QGFwFH25Mxc2%2Fimage.png?alt=media&#x26;token=d90bb5b5-3110-4f17-942f-3304295784c4" alt="" width="170"><figcaption></figcaption></figure>

#### **Oppervlaktemontage met de montagemontage:**

1. Gebruik de twee centrale schroefgaten op de beugel als sjabloon en boor gaten in het oppervlak waarop wordt gemonteerd.
2. Plaats de pluggen als de PIR op gips of bakstenen bevestigd moet worden.
3. Schroef de montagemontage op de wandpluggen met de twee wijzende pinnetjes bovenaan en naar u toe gericht.
4. Hangk de PIR op de haken van de montagemontage.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzI10HaaCCjclOHhsNWSG%2Fimage.png?alt=media&#x26;token=c0ebccf4-098b-4b76-afd4-e05a13d9bfe6" alt="" width="193"><figcaption></figcaption></figure>

#### Hoekmontage met de montagemontage:

1. Gebruik de vier zijschroefgaten als mal en boor gaten in het te monteren oppervlak .
2. Plaats de pluggen als de PIR op pleister of baksteen moet worden bevestigd
3. Schroef de montagesteun op de pluggen met de twee aanwijzende pinnetjes bovenaan en naar u gericht.
4. Hangk de PIR op de haken van de montagemontage.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1MRkDFppTemrIrLT69UM%2Fimage.png?alt=media&#x26;token=49d1e2f7-1eac-463c-b48e-ae24fb0dd03f" alt="" width="212"><figcaption></figcaption></figure>

#### **Oppervlaktemontage met de draaibare beugel (optioneel, apart verkrijgbaar):**

* Voor oppervlaktemontage is een optionele draaibare beugel voorzien waarmee gebruikers het detectiebereik kunnen aanpassen. Met de draaibare beugel kan de IR-35-2W 80 graden horizontaal en 70 graden verticaal worden gedraaid om de optimale dekking te bieden.
* De draaibare beugel kan met de meegeleverde schroeven aan de muur worden bevestigd.
  1. Schroef de draaibare beugel in de muur.
  2. Plaats de 3 haken van de draaibare beugel overeenkomstig in de 3 gaten van de basis.
  3. Draai de beugel voor het juiste detectiebereik en draai de bevestigingsschroef vast.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwryvorOfjgrys0BkQWRU%2Fimage.png?alt=media&#x26;token=11e1fe25-0899-4708-83d3-a70c2a80c096" alt="" width="240"><figcaption></figcaption></figure>

### ***Installatieaanbevelingen***

#### **Het wordt aanbevolen de PIR op de volgende locaties te installeren:**

* Op een hoogte van 2,3-2,5 meter voor de beste prestaties:
* Op locaties waar dieren niet door op meubels of andere objecten te klimmen in het detectiegebied kunnen komen.
* Richt de sensor niet op trappen waar dieren op kunnen klimmen.
* Op een positie zodat een indringer normaal gesproken van links naar rechts door het gezichtsveld van de PIR zou bewegen.
* In een hoek om het breedste zicht te geven.
* Op een positie waar het gezichtsveld niet wordt belemmerd door bijvoorbeeld gordijnen, ornamenten enz.

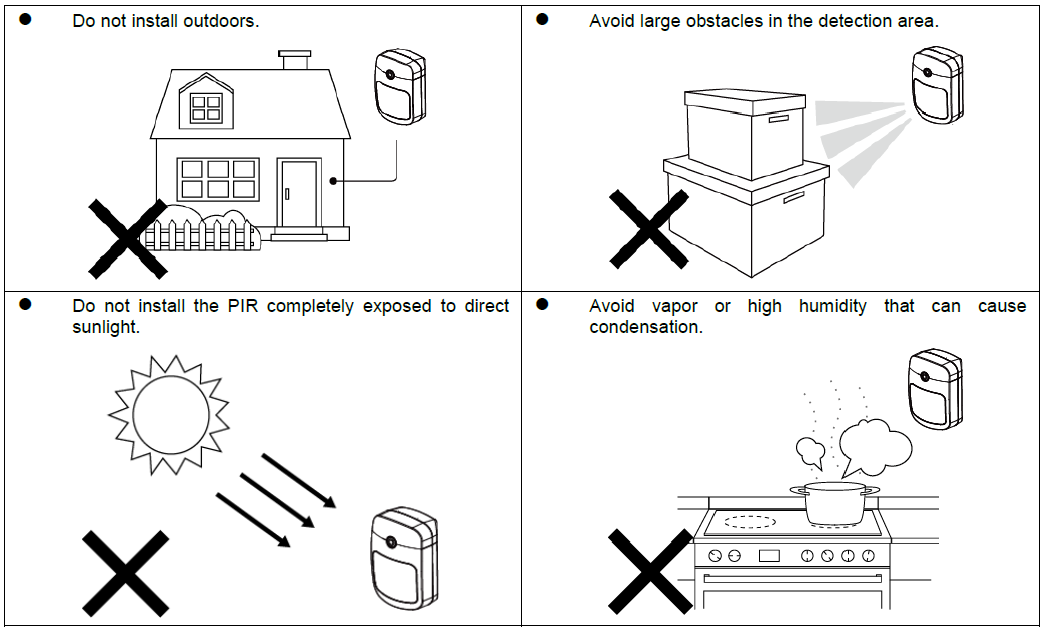

#### **Beperkingen**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeiTSDMCY4PIeejwtFPcM%2Fimage.png?alt=media&#x26;token=0533bf06-ad82-45f6-b3ab-1896daaa09d5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzP4qdQjQnFldY8BjO0Mc%2Fimage.png?alt=media&#x26;token=9df39d92-60d4-477e-8efa-4b77f9349f1a" alt=""><figcaption></figcaption></figure>
