VESTA-173
RSB-1ZBS

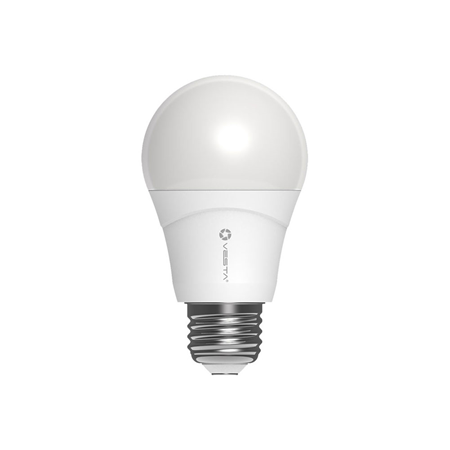

RGBW Slimme Lamp (Zigbee)
Inleiding

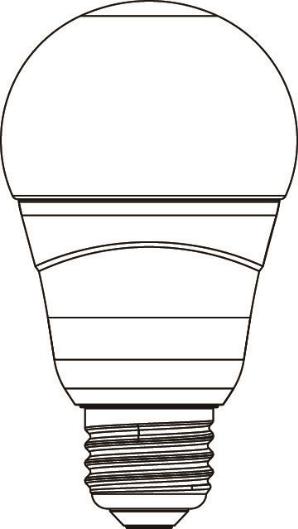

De RSB-1ZBS is een ZigBee slimme LED-kleurlamp. Deze biedt zowel meerkleurige aanpassing als lichtsterktecontrole. Wanneer deze wordt opgenomen in een ZigBee-netwerk, kan de gebruiker de lamp op afstand bedienen via de ZigBee-netwerkcoördinator.
De lamp maakt gebruik van ZigBee-technologie voor draadloze signaaloverdracht. ZigBee is een draadloos communicatieprotocol dat betrouwbaar is, een laag energieverbruik heeft en een hoge transmissie-efficiëntie. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een groot aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht
De lamp dient ook als router in het ZigBee-netwerk. Nadat deze in het ZigBee-netwerk is opgenomen, kunnen andere ZigBee-apparaten via de lamp lid worden van het netwerk.
ZigBee-netwerkinstelling
ZigBee-apparaatrichtlijn
ZigBee is een draadloos communicatieprotocol dat betrouwbaar is, weinig energie verbruikt en een hoge transmissie-efficiëntie heeft. Gebaseerd op de IEEE802.15.4-standaard maakt ZigBee het mogelijk om een groot aantal apparaten in een netwerk op te nemen en te coördineren voor gegevensuitwisseling en signaaloverdracht.
Vanwege de fundamentele structuur van het ZigBee-netwerk zal een ZigBee-apparaat na het inschakelen actief zoeken naar en deelnemen aan een netwerk.
Zorg dat uw ZigBee-netwerkrouter of -coördinator is ingeschakeld voordat u het ZigBee-apparaat inschakelt.
Zorg dat uw ZigBee-netwerkrouter of -coördinator is ingeschakeld en binnen bereik is terwijl een ZigBee-apparaat in gebruik is.
Verwijder een ZigBee-apparaat niet uit de ZigBee-netwerkrouter of -coördinator zonder het ZigBee-apparaat uit te schakelen.
Het aansluiten op het ZigBee-netwerk
Als ZigBee-apparaat moet de lamp zich aansluiten op een ZigBee-netwerk om commando's te verzenden en te ontvangen. Volg de onderstaande stappen om de lamp aan het ZigBee-netwerk toe te voegen.
Schroef de lamp in de lamphouder. Sluit nog geen stroom aan.
Schakel de permit-join-functie in op de router of coördinator van uw ZigBee-netwerk.
Zet de lamp 3–5 seconden aan. (Niet langer dan 5 seconden), schakel hem daarna uit.
Herhaal stap 3 drie (3) keer voor een totaal van vier (4) AAN/UIT-cycli.
Zet de lamp de 5e keer aan; het apparaat wordt gereset en begint te zoeken naar een nieuw ZigBee-netwerk.
Na het deelnemen aan het ZigBee-netwerk wordt de lamp automatisch geregistreerd in het beveiligingssysteem van het netwerk. Controleer de ZigBee-netwerkcoördinator, het systeembedieningspaneel of de CIE (Control and Indicating Equipment) om te bevestigen of deelname en registratie succesvol waren.
Apparaat verwijderen uit ZigBee-netwerk (fabrieksreset)
Om de lamp uit het huidige ZigBee-netwerk te verwijderen, moet het apparaat worden gereset naar de fabrieksinstellingen om de verwijdering te voltooien. De fabrieksresetfunctie wist de opgeslagen instellingen en informatie van de lamp en zal de lamp aansporen om een nieuw ZigBee-netwerk te zoeken.
Voordat u het apparaat verwijdert, zorg ervoor dat de lamp zich binnen het bereik van het huidige ZigBee-netwerksignaal bevindt
Verwijder de lamp uit het huidige bedieningspaneel / de huidige CIE.
Schakel de lamp uit.
Zet de lamp 3–5 seconden aan. (Niet langer dan 5 seconden), schakel hem daarna uit.
Herhaal stap 3 drie keer voor een totaal van 4 AAN/UIT-cycli
Zet de lamp de 5e keer aan; het apparaat wordt gereset en begint te zoeken naar een nieuw ZigBee-netwerk.
Bij reset wist de lamp de huidige ZigBee-netwerkinstellingen en zendt een signaal naar de ZigBee-coördinator om zichzelf uit het huidige ZigBee-netwerk te verwijderen. Daarna zal hij opnieuw actief zoeken naar beschikbare ZigBee-netwerken en automatisch deelnemen aan het netwerk.
ZigBee-router apparaatscapaciteit
De lamp met routerfunctie stelt andere ZigBee-apparaten in staat om via de router deel te nemen aan het ZigBee-netwerk. De lamp heeft een maximale capaciteit van 7 apparaten, inclusief 4 routers.
Kenmerken
Kleur- en verzadigingsaanpassing
De kleur en verzadiging van de lamp kunnen op afstand worden aangepast door de ZigBee-coördinatoren door het verzenden van commando's.
Lichtsterkte-aanpassing
De lamp is dimbaar; het lichtpercentage kan op afstand worden aangepast door de ZigBee-coördinatoren door het verzenden van commando's.
Supervisie
De lamp zal regelmatig een supervisiesignaal verzenden om zijn status te rapporteren volgens de gebruikersinstelling. Het fabrieksstandaardinterval is 10 minuten.
Bijlage (Alleen voor ontwikkelaars)
Cluster-ID van de lamp
Attribuut van Basic Cluster-informatie
Attribuut van Identify Cluster-informatie
Attribuut van Groepclusterinformatie
Attribuut van Scènesclusterinformatie
Attribuut van On/Off Cluster-informatie
Attribuut van Niveauregelingsclusterinformatie
Attribuut van Kleurregelingclusterinformatie
