# VESTA-155

DIO-52-B

## DI/DO-module

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsSlmqZfDnvHkqbGkJVUM%2Fimage.png?alt=media&#x26;token=b5869d4d-b860-4574-a56a-504cd85a1893" alt=""><figcaption></figcaption></figure>

### Inleiding

DIO-52-B is een DI/DO-module die bekabelde apparaten integreert in draadloze netwerken om geautomatiseerde reacties te creëren en de beveiliging en het gebruiksgemak te verbeteren.&#x20;

De DI/DO-module heeft ingebouwde digitale ingang- en uitgangsterminalen. Deze kan op een enkele sensor, schakelaar of apparaat worden aangesloten om via DO aan/uit-commando's van het bedieningspaneel te ontvangen en via DI de huidige status naar het paneel terug te sturen.

De DIO-52-B kan ook op afzonderlijke apparaten worden aangesloten. Met de Home Automation-regelset in het paneel kan het apparaat dat op zijn DI-punt is aangesloten de trigger van gebeurtenissen worden en kan het DO-punt de responder van gebeurtenissen worden. Wanneer in het bedieningspaneel de instelling “Input Follower Mode” geselecteerd is, wordt de DO-terminal aan de DI-terminal gekoppeld en zal het apparaat op de DO-terminal geactiveerd worden door de trigger van het apparaat op de DI-terminal.

&#x20;                           **Bovenkap**                                                                                     **Bodem**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjWEKNyLJ0IALZqyDgQqH%2F0.png?alt=media)

### **Onderdelenidentificatie**

1. **Testknop**

   Een keer drukken om een leercode naar het bedieningspaneel te sturen.
2. **LED-indicator**

   De LED-indicator licht op in de volgende gevallen:

   1. Knippert 6 keer: Wanneer de ingangsterminal geactiveerd wordt of wanneer de schakelaar een signaal verzendt.
   2. Knippert 3 keer: Wanneer de uitgangsterminal geactiveerd wordt.
   3. Knippert eenmaal elke 4 seconden: Batterijen zijn extreem zwak en moeten worden vervangen.
3. **Batterijcompartiment**
4. **Voedingsterminal**
5. **Digital Input (DI)-terminal**
6. **Digital Output (DO)-terminal**

   Gebruik bij het aansluiten van draden op elke terminal een kleine kruiskopschroevendraaier om de terminal vast- of los te schroeven. Gebruik geen platte schroevendraaier, dit kan krassen veroorzaken.
7. **Montagegaten**
8. **Kabelontlastklemmen**

   De klemmen worden gebruikt om de draden te bevestigen en ontsnapping van kabelspanning te bieden om de draden te beschermen tegen scherpe randen van metaal.
9. **Bedradinggaten**

### Kenmerken

#### ***Stroomvoorziening***

* **AC-voeding en batterij**
  * DIO-52-B kan worden gevoed door een 2-aderige 5-12V DC-adapter wanneer deze op de voedterminal is aangesloten, of het kan op batterijen werken met drie CR123 lithiumbatterijen.
  * Wanneer zowel de voedingsaansluiting als batterijen in gebruik zijn, zal de DIO-52-B alleen via de adapter worden gevoed.
* **Detectie van lage batterij**
  * De DIO-52-B beschikt over een functie voor laag batterijdetectie. Wanneer de batterijspanning laag is, zal de DIO-52-B een signaal voor lage batterij verzenden om de gebruiker te waarschuwen. Bij het vervangen van batterijen, druk na het verwijderen van de oude batterijen tweemaal op de testknop om volledig te ontladen voordat u nieuwe batterijen plaatst.

#### ***Supervisie***

De DIO-52-B zal regelmatig elke 30 tot 50 minuten een supervisiesignaal verzenden om zijn status te rapporteren.

#### ***Aan de slag***

1. Plaats batterijen of sluit de 2-aderige 5-12V DC-adapter aan om de DIO-52-B van stroom te voorzien.
2. Zet het bedieningspaneel in de leer-/koppelmodus, raadpleeg de handleiding van het bedieningspaneel voor details.
3. Druk eenmaal op de Testknop, de LED knippert 6 keer.
4. Als het bedieningspaneel het signaal ontvangt, zal het de informatie overeenkomstig weergeven; raadpleeg de handleiding van het bedieningspaneel om het leerproces te voltooien.

{% hint style="info" %}
Wanneer in het bedieningspaneel geleerd, wordt de DIO-52-B herkend als 2 afzonderlijke apparaten (DI & DO) en neemt het 2 zones in het paneel in beslag.
{% endhint %}

#### ***Walk Test***

* Nadat de DIO-52-B is geleerd, zet het bedieningspaneel in (**Walk Test**) modus, houd de DI/DO-module op de gewenste locatie en druk op de testknop om een testsignaal naar het bedieningspaneel te verzenden. Als het bedieningspaneel binnen het signaalbereik van de DIO-52-B is, zal het paneel de DI- en DO-informatie dienovereenkomstig weergeven.
* Ga verder met montage en installatie zodra u tevreden bent dat de DI/DO-module op de gewenste locatie correct functioneert.

#### ***Bedieningsmodus***

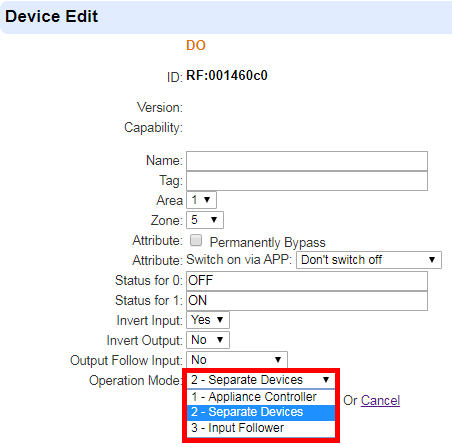

De DI/DO-module kan werken volgens verschillende modi die op de webpagina van het bedieningspaneel of op de SmartHomeSec-server zijn geselecteerd. Selecteer de modus in **DO-apparaatbewerking** pagina.

| **Webpagina van het bedieningspaneel**                                                                                                                                                                 | **SmartHomeSec**                                                                                                                                                                                                                                           |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1qq1mc1xMfna7hfdxQKs%2F1.png?alt=media" alt="" data-size="original"> | <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNUixDIrLx5OMcnK6IPPD%2Fimage.png?alt=media&#x26;token=67f97197-d400-4810-8ec2-b7c75965dc46" alt="" data-size="original"> |

* **Apparaatbesturing:**

  Wanneer DIO-52-B wordt gebruikt voor apparaatbesturing, zijn de in- en uitgangsterminal aangesloten op hetzelfde apparaat, bijvoorbeeld een waterklep.

  De uitgangsterminal ontvangt het aan/uit-signaal van het bedieningspaneel om het aangesloten apparaat in of uit te schakelen, terwijl de ingangsterminal de huidige status van het aangesloten apparaat naar het paneel verzendt.

  Wanneer de modus “Appliance Control” is geselecteerd, kunt u het aangesloten apparaat op afstand in- of uitschakelen via de webpagina van het bedieningspaneel of ***SmartHomeSe***&#x63;-server, maar de instelling uitgang volgt ingang in DO zal worden uitgeschakeld. U kunt Home Automation-regels en scènes programmeren op de webpagina van het paneel of ***SmartHomeSe***&#x63; Server om het apparaat dat op de DIO-52-B is aangesloten te integreren met andere apparaten in het bedieningspaneel.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsx4g5lXcfpVFZqn30ykg%2Fimage.png?alt=media&#x26;token=b313d34d-269f-478f-b944-529823b37b21" alt=""><figcaption></figcaption></figure>

Voorbeeld van DI/DO-toepassing voor apparaatbesturing:

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPgzJkcpicISe924QfftM%2F4.png?alt=media)

* **Afzonderlijke apparaten:**

In deze modus zijn de ingang- en uitgangsterminalen van de DIO-52-B verbonden met afzonderlijke apparaten. De ingangsterminal wordt gebruikt om de activering van het aangesloten apparaat te bewaken en de trigger te verzenden naar het bedieningspaneel. De uitgangsterminal ontvangt het aan/uit-signaal van het bedieningspaneel om het aangesloten apparaat in of uit te schakelen.

Wanneer de DIO-52-B in deze modus werkt, wordt de instelling uitgang volgt ingang in DO uitgeschakeld. Gebruikers kunnen Home Automation-regels en scènes programmeren op de webpagina van het paneel of ***SmartHomeSec*** Server om het DI-punt de trigger van gebeurtenissen te laten worden en het DO-punt de responder van gebeurtenissen.

Voorbeeld van DI/DO-toepassing voor afzonderlijke apparaten:

De DI-ingangsterminal is aangesloten op een waterlekkagesensor en de DO-uitgang is aangesloten op een waterklep. Door een Home Automation-regel in te stellen op SHS zal het paneel de waterklep automatisch afsluiten wanneer de waterlekkagesensor wordt geactiveerd.

| **DI-instellingen**                                                                                                                                                                                                                                        | **DO-instellingen**                                                                                                                                                                                                                                        |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2Jlut7IjqDfxv5L82sb8%2Fimage.png?alt=media&#x26;token=5671d454-4fe7-4197-9cfa-af7594259040" alt="" data-size="original"> | <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FL6e5cmlOqzBcKfXNS4i5%2Fimage.png?alt=media&#x26;token=41272cde-1d1a-41e4-933b-350671e1ed4e" alt="" data-size="original"> |

| **Home Automation-regel**                                                                                                                                                                                                                                  |
| ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fhk1eAGfdXEIy4iui60y0%2Fimage.png?alt=media&#x26;token=4c299d4a-d3c6-4cec-95d6-4fc2c552e8a3" alt="" data-size="original"> |

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F37ymkBlN5UXqeQtWUCmy%2F8.png?alt=media)

* **Input Follower:**

In deze modus zijn de in- en uitgangsterminals van DIO-52-B op afzonderlijke apparaten aangesloten. Het apparaat op de uitgangsterminal is gekoppeld aan het apparaat op de ingangsterminal.

Wanneer het apparaat op de ingangsterminal wordt geactiveerd, zal het apparaat op de uitgangsterminal worden geactiveerd volgens de instelling Output Follow Input. Raadpleeg onderstaande sectie ***DI- en DO-instellingen*** voor details.

Na selectie van de modus “Input Follower” worden de functies Home Automation Rule & Apply Scene op ***SmartHomeSec*** Server uitgeschakeld. U moet **Output Follow Input** instelling op de DO-apparaatbewerkingspagina programmeren, zodat het apparaat op de uitgangsterminal overeenkomstig wordt geactiveerd following trigger van het apparaat op de ingangsterminal.

Voorbeeld van DI/DO-toepassing voor Input Follower:

Na het selecteren van de modus “Input Follower” op de DO-apparaatbewerkingspagina, selecteer “Latch” voor de instelling Output Follow Input. Het apparaat op de uitgangsterminal wordt direct geactiveerd wanneer het apparaat op de ingangsterminal wordt geactiveerd.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdshNiN3VQb4MpHVArZn8%2Fimage.png?alt=media&#x26;token=c6cf87b1-c05c-48d8-b7b1-711ed434fc30" alt=""><figcaption></figcaption></figure>

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQJWjNYqABrnJl4S8Kyz4%2F10.png?alt=media)

### ***DI- en DO-instellingen***

#### **Uitgangsterminal (DO):**

Programmeert de DO-instellingen op de **DO-apparaatbewerking** pagina op de webpagina van het paneel of ***SmartHomeSec*** server.

| **Webpagina van het bedieningspaneel**                                                                                                                                                                  | **SmartHomeSec**                                                                                                                                                                                                                                           |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0G5THf5cb4OIANEXNSjS%2F11.png?alt=media" alt="" data-size="original"> | <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQGkgCjHTTjtcs4vcvLCU%2Fimage.png?alt=media&#x26;token=ac16c0ff-f86e-4fda-9d52-46b1566231a3" alt="" data-size="original"> |

*Inschakelen via APP*:

* **Niets doen** – Het DO-uitgangsapparaat kan niet worden ingeschakeld via de APP.
* **Niet uitschakelen** - Het DO-uitgangsapparaat zal niet uitschakelen nadat het via de APP is ingeschakeld.
* **Uitschakelen na 1-240 sec/5-30 min** – Nadat het via de APP is ingeschakeld voor de geselecteerde tijd, zal het DO-uitgangsapparaat uitschakelen.

*Status voor 0*: Voer de Status 0-omschrijving in voor de uitgangsterminal.

*Status voor 1*: Voer de Status 1-omschrijving in voor de uitgangsterminal.

*Invert Input:* Selecteer om de volgorde van Status 0 en Status 1 voor DI-ingang te wijzigen. Wanneer “Ja” is geselecteerd, wordt de volgorde van Status 0 en Status 1 voor DI-ingang gewijzigd.

*Invert Output*: Selecteer om de volgorde van Status 0 en Status 1 voor DO-uitgang te wijzigen. Wanneer “Ja” is geselecteerd, wordt de volgorde van Status 0 en Status 1 voor DO-uitgang gewijzigd.

*Output Follow Input:* Deze functie is alleen beschikbaar wanneer de bedieningsmodus "3-Input Follower" is geselecteerd.

* **Nee** - Wanneer het apparaat op de ingangsterminal wordt geactiveerd, zal het apparaat op de uitgangsterminal niet worden geactiveerd.
* **Vergrendelen (Latch)** - Het apparaat op de uitgangsterminal wordt direct geactiveerd wanneer het apparaat op de ingangsterminal wordt geactiveerd.
* **Aan voor 10-240 sec/5-30 min** - Wanneer het apparaat op de ingangsterminal wordt geactiveerd, zal het apparaat op de uitgangsterminal voor een ingestelde duur worden geactiveerd.

*Bedieningsmodus:* Selecteer de bedieningsmodus voor DIO-52-B. Raadpleeg de vorige sectie voor details.

#### **Ingangsterminal (DI):**

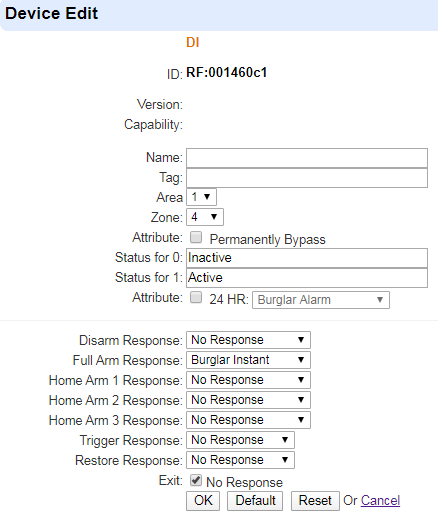

Programmeer de DI-instellingen in **DI-apparaatbewerking** pagina op de webpagina van het paneel of SmartHomeSec-server.

| **Webpagina van het bedieningspaneel**                                                                                                                                                                  | **SmartHomeSec** **Server**                                                                                                                                                                                                                                |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FR7ohoFg2j0bniO7Gokqm%2F13.png?alt=media" alt="" data-size="original"> | <img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXr6aOGngvaoPqZayko2S%2Fimage.png?alt=media&#x26;token=8ac9a06e-4013-4111-a95f-1caf9640c92a" alt="" data-size="original"> |

*Status voor 0*: Voer de Status 0-omschrijving in voor de ingangsterminal.

*Status voor 1:* Voer de Status 1-omschrijving in voor de ingangsterminal.

### Installatie

DIO-52-B kan worden geplaatst op een vlakke ondergrond of aan de muur worden gemonteerd. Nadat u de walktest heeft voltooid en u tevreden bent dat het apparaat in de gekozen locatie kan communiceren met het bedieningspaneel, gaat u verder met de installatie.

1. Koppel de hoofdvoeding los.
2. Draai de onderste bevestigingsschroef los en verwijder het bovenste deksel van DIO-52-B.
3. Gebruik de gaten op de basis om de montageplaats op de muur te markeren.
4. Boor gaten op de gemarkeerde locatie en plaats indien nodig pluggen, schroef de basis op de montageplaats.
5. Plaats het bovenste deksel terug en draai de onderste bevestigingsschroef vast.
