# VESTA-109

## Draadloze Deurbel

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fn6ksjG1du4JuobebsLVK%2Fimage.png?alt=media&#x26;token=a9359919-5894-4f2a-bdec-19a97b65cf31" alt=""><figcaption><p><a href="https://vestasecurity.eu/en/product/VESTA-109/">VESTA-109</a></p></figcaption></figure>

### Introductie <a href="#toc51257981" id="toc51257981"></a>

De VDP-3 Video Deurtelefoon is ontworpen om de conventionele deurbel te vervangen door externe videostreamingtoegang en tweerichtingscommunicatie via een Wi-Fi-netwerk te bieden. De Video Deurtelefoon functioneert als onderdeel van het VESTA-alarmsysteem door verbinding te maken met een VESTA-beveiligingssysteembedieningspaneel. Het instellen en de externe toegang tot de Video Deurtelefoon worden uitgevoerd via een smartphone-applicatie ontwikkeld door Climax Technology.

## Onderdelenidentificatie <a href="#toc51257983" id="toc51257983"></a>

&#x20;                    **Vanuit zicht                                      Vooraanzicht (kap verwijderd)                  Achteraanzicht**

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPMTCXuPFnclqnpghcK2U%2Fimage.png?alt=media&#x26;token=51e5871f-c2d7-4d6b-8c67-108d8e68f501" alt=""><figcaption></figcaption></figure>

1. **Beschermkap**
2. **Cameralens**
3. **Functieknop / LED-indicator (Blauw / Amber)**
4. **IR-lens**
5. **Bevestigingsschroef van de kap**
6. **Montagegat**
7. **12\~24V DC of 16\~24V AC stroomingang**

Let op: het koppel op de schroef moet minder zijn dan 24,5 Nm (2,5 kg-m).

8. **12\~24V DC of 16\~24V AC stroomingang**

Let op: het koppel op de schroef moet minder zijn dan 24,5 Nm (2,5 kg-m).

9. **Gereserveerd**
10. **Gereserveerd**

## De voedingsbron <a href="#toc51257984" id="toc51257984"></a>

De VDP gebruikt 12\~24V DC of 16\~24V AC als voedingsbron. Schakel eerst de netvoeding uit. Draai de twee schroeven van de 12\~24V DC of 16\~24V AC stroomingang los en bewaar de schroeven voor later gebruik. Sluit draden aan op de ingangen aan de achterzijde van de achterkle&#x70;**\***; installeer de VDP om het apparaat van stroom te voorzien.

**\*Opmerking:** Het wordt aanbevolen om draad te gebruiken met een diameter kleiner dan 15 mm om op de stroomingang aan te sluiten. Het koppel op de schroef moet minder zijn dan 24,5 Nm (2,5 kg-m).

## LED-indicator <a href="#toc51257985" id="toc51257985"></a>

De Video Deurtelefoon heeft ingebouwde blauwe en rode LED's om de apparaatstatus aan te geven.

<table data-header-hidden><thead><tr><th width="126"></th><th width="257"></th><th></th></tr></thead><tbody><tr><td>LED-kleur </td><td>Gedrag </td><td>Aanduiding</td></tr><tr><td>Blauw</td><td>Knippert elke 3 seconden </td><td>VDP in Wi-Fi-instellingsmodus (AP-modus)</td></tr><tr><td>Blauw</td><td>Draait </td><td>VDP-knop ingedrukt, wacht op antwoord</td></tr><tr><td>Blauw</td><td>AAN </td><td>VDP onder videostreaming en tweerichtingscommunicatie</td></tr><tr><td>Amber</td><td>AAN gedurende 3 seconden </td><td>VDP voltooit opwarming bij inschakelen en gaat naar normale werking</td></tr><tr><td>Amber</td><td>Knippert elke 3 seconden </td><td>Wi-Fi verbindingsprobleem*</td></tr><tr><td>Amber</td><td>Knippert elke seconde </td><td>VDP kan geen verbinding maken met de server</td></tr><tr><td>Amber</td><td>3 keer knipperen en dan AAN gedurende 6 seconden</td><td>VDP teruggezet naar fabrieksinstellingen</td></tr></tbody></table>

**\*Opmerking:** Het duurt ongeveer 1 minuut voordat de VDP na inschakelen verbinding maakt met Wi-Fi. Voordat de Wi-Fi-verbinding tot stand is gebracht, kan de rode LED kort knipperen.

{% hint style="success" %}

## Om de fabrieksinstellingen te herstellen:

1. Koppel de voeding van de VDP los.
2. Druk de functietoets in en houd deze ingedrukt, steek vervolgens de voedingskabel van de VDP weer in totdat de amberkleurige LED 3 keer knippert en vervolgens continu brandt.
3. Laat de functietoets los.
4. De VDP start automatisch opnieuw op.
5. Na het opnieuw opstarten begint de blauwe LED te knipperen om aan te geven dat het apparaat nu in configuratiemodus staat.
   {% endhint %}

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJw2Dq7faVhZLpnXCkd7n%2Fimage.png?alt=media&#x26;token=cf3944b9-79fb-49bb-bd73-79488d45fdef" alt=""><figcaption></figcaption></figure>

## Benodigde apparatuur <a href="#toc51257986" id="toc51257986"></a>

De volgende apparatuur is vereist om de VDP te gebruiken:

* Een router die het 2,4 GHz Wi-Fi-netwerk ondersteunt. De VDP moet op deze router worden aangesloten met toegang tot internet en de Home Portal-server.
* Een iPhone of Android-smartphone

Vereiste Android-versie: Android **5.1** of hoger.

Vereiste iPhone-versie: iOS **9** of hoger.

* Om de VDP te gebruiken is een Climax IP-gebaseerd beveiligingssysteem-alarm paneel vereist – het paneel moet geregistreerd zijn in de Climax Home Portal-server met een geldig gebruikersaccount. Raadpleeg de gebruikershandleiding van het paneel en de Home Portal-server om het paneel in te stellen en te registreren.

## Hardware-installatie <a href="#toc169331962" id="toc169331962"></a>

**Stap 1.** Voordat u begint, zoek de stroomonderbreker of zekeringkast.

**Stap 2.** Zodra u deze gevonden heeft, open de deur en zet de hoofdschakelaar uit.

**Stap 3.** Haal de VDP uit de verpakking. Verwijder de beschermkap en leg deze

opzij voor later gebruik.

**Stap 4.** Draai de VDP ondersteboven en zoek de 4 schroeven bij de onderkant van de VDP.

**Stap 5.** Draai de 2 schroeven van de 12\~24V DC of 16\~24V AC stroomingang los en bewaar de schroeven

voor later gebruik.

**Stap 6.** Sluit draden aan op de ingangen aan de achterzijde van de achterklep, zoals weergegeven in

Figuur 1. Het wordt aanbevolen om draad te gebruiken met een diameter kleiner dan 15 mm om

op de stroomingang aan te sluiten. Let op: het koppel op de schroef moet minder zijn

dan 24,5 Nm (2,5 kg-m)

**Stap 7.** Zoek de 2 montagegaten op de VDP, zoals weergegeven in Figuur 2, en schroef de

VDP in de muur.

&#x20;                                                                 Figuur 1                       Figuur 2

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FA8Xwc4dht8odQYRpndN2%2Fimage.png?alt=media&#x26;token=2b7e0a59-ea39-4175-9edd-a1508591c9e6" alt=""><figcaption></figcaption></figure>

**Stap 8.** Plaats de beschermkap bovenop de VDP terug en draai de bevestigingsschroef van de kap vast.

**Stap 9.** Zet de stroomonderbreker weer aan om de VDP van stroom te voorzien.

## Installatie <a href="#toc51257988" id="toc51257988"></a>

De Video Deurtelefoon kan worden opgenomen in een bestaand VESTA-paneelbeveiligingssysteem als accessoire. Om de VDP te gebruiken is een VESTA IP-gebaseerd beveiligingssysteem-alarm paneel vereist.

{% hint style="warning" %}
Het is noodzakelijk om alle toestemmingen in te schakelen en met hetzelfde Wi-Fi-netwerk verbonden te zijn op de smartphone als het netwerk waarop het paneel is aangesloten.
{% endhint %}

1. Open **Smart Home Sec** app en voer uw bestaande gebruikersaccount & wachtwoord van het bedieningspaneel in dat u wilt gebruiken voor verdere installatie.

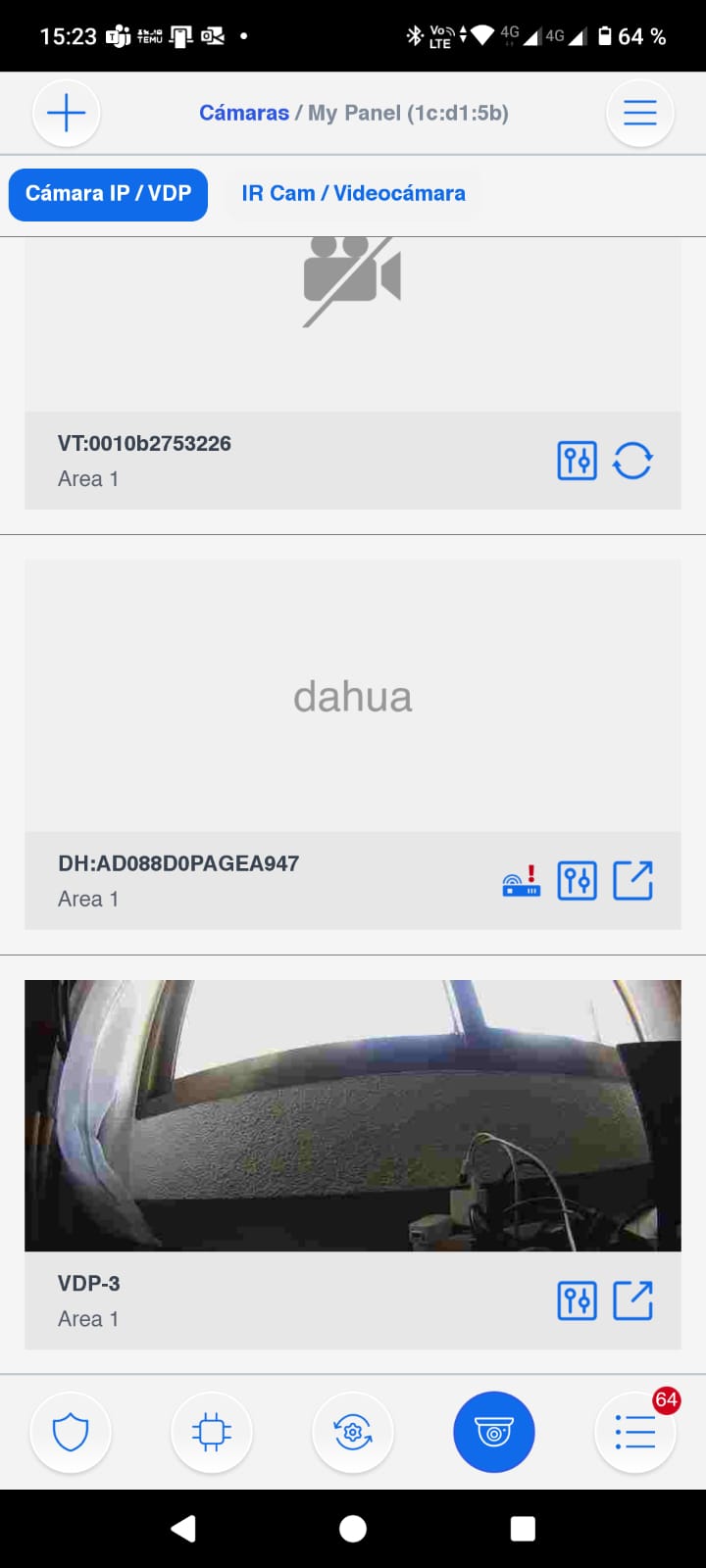

2. Tik op het camera-icoon in de navigatiebalk en op het + icoon linksboven om de VDP aan uw bestaande systeem toe te voegen. Selecteer het VDP-pictogram en tik op "Volgende".

<div><figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJfjFcgi6Ib1oBmd4MqYT%2F11.jpg?alt=media&#x26;token=a8bdc3a8-4dbe-44eb-a333-e0e4cbe51e0b" alt="" width="180"><figcaption><p>2. Navigatiebalk en het + icoon linksboven.</p></figcaption></figure> <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTshVuYypZmPdDalWXakF%2F10.jpg?alt=media&#x26;token=5c370d6d-8596-4802-aa1e-4d8f50d053d8" alt="" width="180"><figcaption><p>Selecteer VDP-3</p></figcaption></figure></div>

3. Zet de Video Deurbel onder spanning door AC-voeding aan te leggen. Het apparaat warmt eerst ongeveer **30 seconden**op, en de blauwe LED begint te knipperen.

{% hint style="info" %}
Knipperende LED geeft aan dat de Video Deurbel nog geen werkende Wi-Fi-instelling heeft. Bij inschakelen gaat het automatisch naar Wi-Fi-instellingsmodus (AP-modus).
{% endhint %}

4. Selecteer de route om uw Wi-Fi-netwerk in te stellen en volg de instructies op het scherm. Houd er rekening mee dat als de VDP al is ingesteld op een ander Wi-Fi-netwerk, u het apparaat eerst moet resetten voordat u het aan uw bestaande alarmsysteem toevoegt.

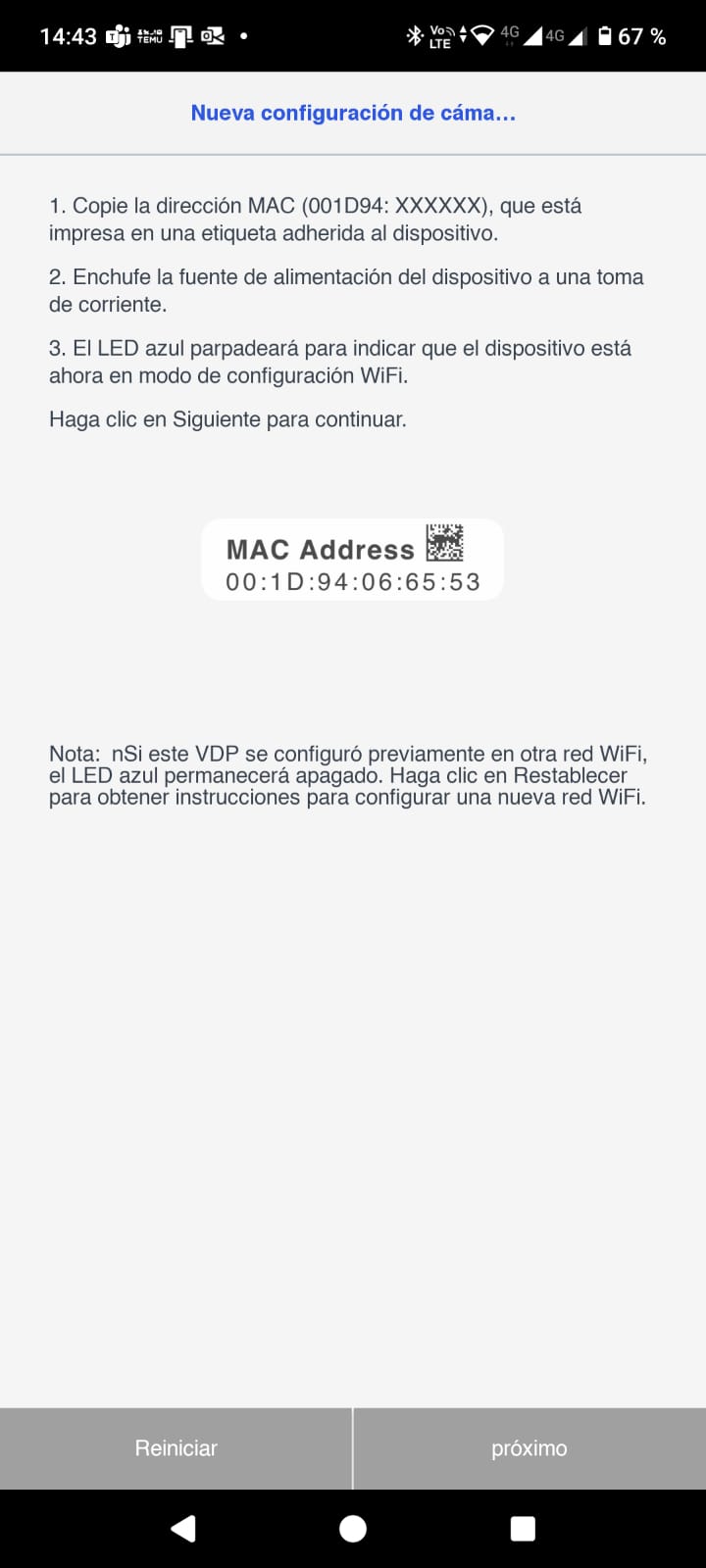

4.1. Handmatig: Gebruik uw VDP als een AP. Maak verbinding met uw Wi-Fi. Zorg dat de Wi-Fi van uw smartphone is ingeschakeld. Volg de instructies op het scherm en wacht tot uw VDP verbinding maakt met uw Wi-Fi-netwerk. Nadat het succesvol is verbonden met uw Wi-Fi-netwerk, gaat de app verder met het inleren van de VDP in het bedieningspaneel. Wanneer het inleren is voltooid, log opnieuw in op de app en begin met het gebruik van uw VDP.

<div><figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLRtfi2aQcJOysCKgQFV9%2F13.jpg?alt=media&#x26;token=6ccdd038-0bbe-4f52-87cb-94cfd02cf405" alt=""><figcaption></figcaption></figure> <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FM0WF5QX0eWbQsMPtLAqp%2F14.jpg?alt=media&#x26;token=1bc5406e-2259-4766-a041-c719015abfac" alt=""><figcaption></figcaption></figure> <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgUiMiW512QOHnBs7MqmN%2F15.jpg?alt=media&#x26;token=3d0db9ba-c2a8-4747-8a6c-e778726b9247" alt=""><figcaption></figcaption></figure></div>

<div><figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzczaFE8s6Zhb1mGVeh0g%2F16.jpg?alt=media&#x26;token=fc17a530-1fb1-424e-b465-d71fbc4bee2b" alt=""><figcaption></figcaption></figure> <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTDoPko9bFpilg7F8vfsM%2F17.jpg?alt=media&#x26;token=87b2ca1a-81a5-4014-915d-bdd0a9980e1a" alt=""><figcaption></figcaption></figure> <figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfIwY6SsTIzV5AEeEvwzQ%2F19.jpg?alt=media&#x26;token=d32b87a7-5f95-4047-8698-bc28ebef5a43" alt=""><figcaption></figcaption></figure></div>

4.2. QR-code: Voer uw SSID-gegevens in om een QR-code te genereren die de VDP kan scannen. De QR-code bevat informatie over het Wi-Fi-netwerk en het bedieningspaneel. Volg de instructies op het scherm. Tik op "QR-code" zodat uw smartphone deze toont. De VDP zal een korte piep geven om aan te geven dat het scannen succesvol is. Wanneer de LED stopt met knipperen, tik op "Klaar" om de installatie te voltooien. Nadat de VDP succesvol met uw Wi-Fi-netwerk is verbonden, gaat de app verder met het inleren van de VDP in het bedieningspaneel. Wanneer het inleren is voltooid, kan de VDP in de app worden bekeken.

## Bediening <a href="#toc51257989" id="toc51257989"></a>

De Video Deurtelefoon is toegankelijk met de smartphone-app SMART HOME SEC en [VESTA-025](https://vestasecurity.eu/en/product/VESTA-025/) en [VESTA-354](https://vestasecurity.eu/en/product/VESTA-354/) Tweerichtings spraakcommunicatiefunctie is beschikbaar.

### Toegang via smartphone <a href="#toc51257991" id="toc51257991"></a>

Gebruik **SMART HOME SEC** om in te loggen op het Home Portal-account dat door het bedieningspaneel is geregistreerd. Selecteer de Cam-pagina om de VDP-streaming-miniatuur weer te geven. Druk op de miniatuurafbeelding om deze volledig scherm te bekijken.

Wanneer de knop van de Video Deurbel wordt ingedrukt, kunnen alle gekoppelde accounts met ingeschakelde inkomende oproepfunctie een inkomend oproepvenster zien en de oproep beantwoorden.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoYkdSnCuRAJFRdQMNdSS%2F20.jpg?alt=media&#x26;token=6ec8b449-3a59-4afa-a429-ad3267931f42" alt="" width="360"><figcaption></figcaption></figure>

Om naar de camera-instellingen te gaan, tik op het ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAqac5l8bcBZT3FSJ0uhc%2F21.png?alt=media) pictogram en volg onderstaande instructies.

* **Apparaatnaam**

**Dit is om uw IP-camera te benoemen of hernoemen voor eenvoudige identificatie. Voer een gewenste naam in en tik op Opslaan.**

* **Video-aanpassing**

Hiermee kunt u de video-instellingen van de IP-camera aanpassen, zoals helderheid, verzadiging en contrast. Video-aanpassing biedt nu ook de mogelijkheid om het beeld ondersteboven te draaien, zodat gebruikers het beeld kunnen omkeren zonder de beveiligingscamera fysiek te verplaatsen.

* **Locatie van de tijdstempel**

De tijdstempel verschijnt linksboven op het apparaatscherm, binnen de statusbalk. Het geeft de huidige tijd weer wanneer het scherm actief is of wanneer een screenshot wordt gemaakt. Dit kan nuttig zijn voor logboeken, probleemoplossing of het verifiëren van de tijd van configuratiestappen.

* **Sprekervolume**

Hiermee kunt u het volume van de luidspreker aanpassen. Tik op de schuifregelaar om het volume naar het gewenste niveau aan te passen.

* **Deurslotkoppeling**

Hiermee kunt u het deurslot selecteren dat u met het systeem wilt koppelen. Opmerking: beschikbare deursloten worden weergegeven nadat ze in het bedieningspaneel zijn ingeleerd. Tik op Verzenden om te voltooien. Zorg ervoor dat u uitlogt en opnieuw inlogt zodat de wijzigingen van kracht worden.

* **Wi-Fi-instelling**

{% hint style="warning" %}
Om de VDP op een ander Wi-Fi-netwerk te configureren, is een fabrieksreset vereist.
{% endhint %}

## **VDP-3 toevoegen aan het bedieningspaneel**

Om het **VDP-3** apparaat aan het paneel toe te voegen, volgt u de standaardprocedure voor het registreren van een nieuw apparaat. Ga in het systeem met het **installateuraccount**, start een **apparaatzoekopdracht**en de eenheid verschijnt automatisch. Zodra deze is gedetecteerd, gaat u verder met het toevoegen ervan aan het systeem.

Hieronder staan de technische details en beschikbare configuratie-opties voor het apparaat:

* **Apparaatnaam:** VDP-3
* **IP-adres:** 192.168.0.106
* **Firmware-versie:** VDP 0.00.3.09 demes
* **MAC-adres:** 00:1d:94:0e:55:80

**Beschikbare configuratie-opties:**

* **Instellingen**
* **Opgenomen video's**&#x20;
* **Video-configuratie**&#x20;
* **Draadloos netwerk**
* **Deurbelgeluidsaanpassing**&#x20;

Deze opties zijn toegankelijk via de webinterface van het apparaat of de speciale configuratie-app, zodra de VDP met het netwerk is verbonden.
