VESTA-105
MDC-3
Mini Deurcontact (Bruin)
Inleiding
Het Mini Deurcontact bewaakt het openen/sluiten van opgegeven apparaten (bijv. deur of raam). Het Deurcontact wordt op het frame van het bewaakte apparaat bevestigd met een bedieningsmagneet bevestigd aan het apparaat. Wanneer de deur of het raam opengaat, beweegt de magneet weg van het Deurcontact, waardoor een interne magneetschakelaar wordt geactiveerd en het Deurcontact een alarmsignaal naar het Bedieningspaneel verzendt. Het apparaat kan ook signaalproblemen en situaties met lage batterij communiceren.
Het ontwerp van het Deurcontact bestaat uit een voorplaat en een achterplaat. De voorplaat (achter) bevat alle elektronica en de achterplaat biedt een middel om het apparaat te bevestigen. Een ingesloten PCB-tamper-schakelaar biedt tamperbescherming tegen ongeautoriseerde openingen van het apparaat.
Onderdelen identificeren
Ribmerken
Batterij-isolator
Leer / Testknop
Druk op de Testknop om een leercode te verzenden.
Druk eenmaal op de Testknop om de Testmodus voor 3 minuten te activeren.
Rode LED-indicator
Tamper-schakelaar
Batterij
Montagegaten (doorbreekpunten)
Tamper-compressiemarkering
Magneet
Magneet tussenring
Bijgeleverde accessoires
1 Magneet
1 Dubbelzijdige zelfklevende magneetafstandhouder
2 schroeven
4 Pluggen
1 Dubbelzijdige zelfklevende klittenband (voor Deurcontact)
1 Dubbelzijdig zelfklevend tape-pad (voor Magneet)
2 Schroeven voor magneetmontage
Kenmerken
LED-indicator
In de normale bedrijfsmodus blijft de LED-indicator uit, behalve in de volgende situaties wanneer:
Wanneer de tamper-schakelaar van het Deurcontact geactiveerd wordt.
Wanneer het Deurcontact geactiveerd wordt door ofwel tamper of lage batterijconditie.
Wanneer het Deurcontact geactiveerd is en het signaal verzendt onder de Testmodus.
Supervisie
Het Deurcontact zendt automatisch periodiek supervisiesignalen naar het Bedieningspaneel op willekeurige intervallen van 30 tot 50 minuten in de normale bedrijfsmodus.
Als het Bedieningspaneel gedurende een vooraf ingestelde periode geen signaal van het Deurcontact heeft ontvangen, zal het Bedieningspaneel aangeven dat dat specifieke Deurcontact een uit-signaalprobleem ervaart.
Tamper-schakelaar
Het is ontworpen om te beschermen tegen ongeautoriseerd openen van de behuizing. Wanneer de tamper wordt geactiveerd, zal het Deurcontact een signaal naar het Bedieningspaneel uitzenden voor rapportage en zal de LED ook oplichten.
Batterij
De MDC-3 gebruikt één 3V CR2450 lithiumbatterij als zijn energiebron
.
Het Deurcontact kan ook een lage batterij detecteren. Wanneer de batterij laag is, wordt samen met de reguliere transmissie een laagbatterijsignaal naar het Bedieningspaneel gestuurd. De LED zal oplichten wanneer het Deurcontact geactiveerd wordt onder lage batterijstatus.
Batterij vervangen
U moet de behuizing openen om de batterij te plaatsen/verwijderen
(Zie Installatie voor details over hoe de behuizing van het Deurcontact te verwijderen)
Nadat de batterij is verwijderd, druk 5-6 keer op de Leer / Testknop om volledig te ontladen voordat u de nieuwe batterij plaatst.
Opmerking:
Zorg ervoor dat de batterij met de positieve zijde (+) naar boven gericht is bij het plaatsen van de batterij.
Zorg ervoor dat de batterij van de rechterbovenhoek in de weergave van de voorplaat (achter) wordt geplaatst of ingebracht
Testmodus
Het Deurcontact kan in Testmodus worden gezet voor 3 minuten door eenmaal op de Testknop op de voorplaat (achter) te drukken. Tijdens de Testmodus zal de LED-indicator oplichten bij activering. Bij elke druk op de Testknop zendt het Deurcontact een testsignaal naar het Bedieningspaneel voor het testen van het radiobereik en wordt de testmodus opnieuw ingesteld op de 3-minuten duur. Het verlaat de Testmodus automatisch na 3 minuten en keert terug naar de normale bedrijfsmodus.
Aan de slag
Stap 1: Verwijder de batterij-isolator die zich aan de achterzijde van het Deurcontact bevindt.
Stap 2: Zet het Bedieningspaneel in leerstand, raadpleeg de handleiding van het Bedieningspaneel voor details.
Stap 3: Druk op de Leer/Testknop op het Deurcontact om een signaal naar het Bedieningspaneel te sturen.
Stap 4: Als het Bedieningspaneel het signaal succesvol ontvangt, zou het Bedieningspaneel moeten reageren (bijv. pieptonen). Raadpleeg uw Bedieningspaneel-handleiding om het leerproces te voltooien.
Stap 5: Nadat het Deurcontact is ingeleerd, zet het Bedieningspaneel in de “Walk Test” modus, houd het Deurcontact op de gewenste locatie en druk op de Testknop om te bevestigen of deze locatie binnen het signaalbereik van het Bedieningspaneel ligt.
Stap 6: Wanneer u tevreden bent met het Deurcontact op de gekozen locatie, ga verder met installatie.
Installatie
Om de behuizing van het Deurcontact te openen:
Stap 1. Gebruik een platte schroevendraaier om in het dekgat aan één zijde te passen zoals (Pic1).
Stap 2. Duw de platte schroevendraaier omhoog zoals (Pic2).
Stap 3. Draai naar de andere zijde en herhaal Stap 1 en Stap 2.
(Pic 1) (Pic 2)
Stap 4. Zodra de behuizing is geopend, kunt u doorgaan met het vervangen van de batterij enz.
Stap 5. Om de behuizing te vervangen:
Zorg ervoor dat de Tamper-compressiemarkering gericht is op de Tamper-schakelaar (Pic 3).
Zorg er ook voor dat de onderste haken van de achterplaat vastklikken op de onderkant van de voorplaat (achter) zoals (Pic 4)
Plaats de onderste haken in de onderste vergrendelingen van de voorplaat (achter) en duw deze vervolgens naar beneden zoals (1) in (Pic 5), duw vervolgens de gehele achterplaat (2) naar voren om deze te sluiten totdat u een klik hoort.
(Pic 3) (Pic 4) (Pic 5)
Montagemethoden
Monteer het Deurcontact met een van de onderstaande montagemethoden: Klittenbandmontage of Schroefmontage.
Monteer de magneet op het beweeglijkere object (zoals een deur) met behulp van het dubbelzijdige zelfklevende pad of de meegeleverde schroeven.
Richt de magneet uit volgens het ribmerk op het Deurcontact. Gebruik indien nodig de magneetafstandhouder om de magneet beter uit te lijnen met de ribmerken.
Opmerking:
De magneet mag niet verder dan 15 mm van de detector verwijderd zijn wanneer de deur gesloten is.
Montagemethoden voor het Deurcontact
Schroefmontage
De achterplaat heeft twee montagegaten (doorbreekpunten), waar het plastic dunner is, voor montage doeleinden.
Om het deurcontact te monteren:
Verwijder de behuizing (Zie Installatie boven).
Doorbreek het doorbreekpunt op de achterplaat.
Gebruik de gaten als sjabloon en boor beide gaten.
Plaats pluggen als u in pleister of baksteen bevestigt.
Schroef de achterplaat in de plug met een kruiskopschroevendraaier.
Bevestig de voorplaat op de achterplaat (zie Pic 3 ~ 5 boven).
Klittenbandmontage:
Het Deurcontact kan aan de muur worden gemonteerd met de meegeleverde klittenbandstrook.
Haak, Lus
Reinig de plek voor wandmontage en de achterkant van het Deurcontact met een ontvetter. Monteer niet op een muur met afbladderende verf of een ruwe ondergrond.
De klittenbandstrook kan worden gescheiden in haak- en lusszijde.
Verwijder de beschermcover van de haakzijde en bevestig deze aan de achterkant van het Deurcontact. Druk 30 seconden stevig aan om een goede hechting te garanderen. (Pic 6.)
Verwijder de beschermcover van de lusszijde en breng deze aan op de gewenste montagelocatie zoals in (Pic 7.) Druk 30 seconden stevig aan om een goede hechting te garanderen.
(Pic 6.) (Pic 7.)
Breng het Deurcontact aan op de lusside-klittenband op de muur (Pic 8 & 9.)
(Pic 8.) (Pic 9.)
Montagemethoden voor de magneet
Schroefmontage
De achterplaat van de magneet heeft twee montagegaten voor montage doeleinden.
Om de magneet te monteren:

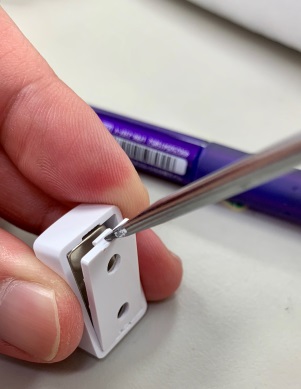

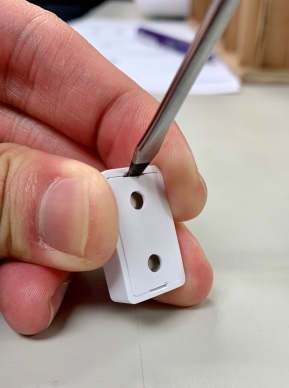

Open de achterplaat door een platte schroevendraaier in het ingeslagen gebied te plaatsen en omhoog te duwen.
Gebruik de gaten als sjabloon en boor beide gaten.
Schroef de achterplaat in de deur/het raam met een kruiskopschroevendraaier. Gebruik indien nodig de magneetafstandhouder om de magneet beter uit te lijnen met de ribmerken.
Bevestig de voorplaat op de achterplaat. Als de voorplaat op de achterplaat is vastgezet, zou u een klikgeluid moeten horen.
Hechtmontage
De magneet kan ook worden gemonteerd met het dubbelzijdige zelfklevende tape-pad of de dubbelzijdige zelfklevende magneetafstandhouder.
Reinig de montagelocatie en de achterkant van de magneet met een geschikte ontvetter.
Verwijder de beschermlaag van één zijde van het dubbelzijdige tape-pad of de dubbelzijdige magneetafstandhouder. Breng aan op de achterkant van de magneet en druk 30 seconden stevig aan om een goede hechting te verzekeren.
Verwijder de andere beschermlaag en druk de magneet gedurende 30 seconden stevig op de gewenste locatie..
Opmerking:
Breng het dubbelzijdige tape-pad of de dubbelzijdige magneetafstandhouder alstublieft niet opnieuw aan. Ze kunnen niet hergebruikt worden
