# VESTA-050

**VRA**

## **Spraakherkenningsalarm**&#x20;

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fs9dmClbZW4gizqSjHgsh%2Fimage.png?alt=media&#x26;token=5e322f57-25ca-4c5c-90fd-45f2adbb8f3d" alt=""><figcaption></figcaption></figure>

De Voice Recognition Alarm (VRA) herkent vooraf ingestelde spraakcommando's of trefwoorden en activeert een Help-alarm. Naast spraakactivering heeft de VRA ook een grote knop waarmee gebruikers tijdens een noodgeval hulp kunnen oproepen.

## **Onderdelenidentificatie**

&#x20;                      **Vooraanzicht**                                              **Achteraanzicht**                                           **Zijaanzicht**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPbZVdf0IBli1JG9kuSK0%2F0.jpeg?alt=media)

1. **Helpknop (met blauwe achtergrondverlichting)**
   1. Druk eenmaal om een leercode te verzenden of een paniekalarm te activeren
   2. Houd de knop 8 seconden ingedrukt om een annuleringscode naar het bedienpaneel te sturen.
   3. De blauwe achtergrondverlichting zal knipperen wanneer het signaal naar het bedienpaneel wordt verzonden.
2. **LED-indicator (groen/amber)**

* Groene LED AAN: wanneer de externe voedingsadapter is aangesloten.
* Groene LED UIT: wanneer de externe voedingsadapter is verwijderd.
* Amberkleurige LED knippert drie keer: lage batterijstaat gedetecteerd bij inschakelen.
* Amberkleurige LED knippert eenmaal elke 5 seconden: lage batterijstaat gedetecteerd tijdens werking.

3. **Microfoon voor VR (spraakherkenning)**
4. **Batterijcompartiment**
5. **DIP-schakelaars**
6. **Sleutelgat**
7. **DC-aansluiting (met vergrendelingsfunctie)**

Sluit een DC 5V-voeding aan en draai deze 90 graden met de klok mee naar de vergrendelstand. Om de adapter te verwijderen, draai deze 90 graden tegen de klok in naar de oorspronkelijke open stand en verwijder hem.

## **Stroomvoorziening**

* VRA kan worden gevoed door verbinding met een 5V DC-voeding of twee Type C-batterijen.
* Wanneer VRA is aangesloten op een 5V DC-voeding, gaat de groene LED branden. Wanneer de DC-voeding wordt verwijderd, schakelt VRA over op batterijstroom (als de batterijen al zijn geplaatst en niet uitgeput zijn) en blijft hij werken; de groene LED gaat uit.
* Wanneer gevoed door Type C-batterijen, zendt VRA eventuele gedetecteerde lage batterijstaat samen met reguliere status-signaaltransmissies naar het bedienpaneel voor weergave.
* Bij het vervangen van batterijen, verwijder de achterklep door de onderste bevestigingsschroef los te draaien en steek vervolgens een platte schroevendraaier in om de achterklep op te tillen. Verwijder de oude batterijen en druk vervolgens twee keer op de Helpknop om volledig te ontladen voordat nieuwe batterijen worden geplaatst.

## **Supervisiesignaal**

* Nadat deze in het bedienpaneel is ingeleerd, zal VRA automatisch supervisiesignalen verzenden elke 30 tot 50 minuten.
* Als het bedienpaneel het supervisiesignaal van VRA niet heeft ontvangen binnen een vooraf ingestelde periode, zal het bedienpaneel aangeven dat de Voice Recognition Alarm buiten signaalbereik is of defect is.

## **Gevoeligheid**

* De spraakherkenningsfunctie heeft drie gevoeligheidsniveaus: hoog, midden, laag. Wanneer het gevoeligheidsniveau op hoog is ingesteld, zal VRA het trefwoord/commando het gemakkelijkst detecteren en het alarm activeren.
* Gebruik een scherp gereedschap om de positie van de DIP-schakelaar aan te passen om het gevoeligheidsniveau in te stellen.

<table><thead><tr><th width="120">DIP</th><th width="100">DIP</th><th width="265">Zoeken (gevoeligheidsniveau)</th></tr></thead><tbody><tr><td><strong>Schakelaar1</strong> </td><td><strong>Schakelaar2</strong></td><td> </td></tr><tr><td>UIT</td><td>UIT</td><td>Laag</td></tr><tr><td>AAN</td><td>UIT</td><td>Middel</td></tr><tr><td>UIT</td><td>AAN</td><td>Hoog</td></tr><tr><td><strong>DIP</strong></td><td><strong>DIP</strong></td><td><strong>Functie</strong></td></tr><tr><td><strong>Schakelaar3</strong></td><td><strong>Schakelaar4</strong></td><td>Gereserveerd</td></tr></tbody></table>

<div align="left"><figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FV5mi9Teb8owVNUVoLkal%2Fimage.png?alt=media&#x26;token=95133913-db1f-432d-b6a8-b164aec6b456" alt=""><figcaption></figcaption></figure></div>

{% hint style="info" %}
Opmerking:

Nadat de Dip Switch-instellingen zijn gewijzigd, verbreek de stroomvoorziening (zowel externe voeding als batterijen moeten worden verwijderd) en sluit daarna de voeding opnieuw aan op de VRA. VRA werkt met het nieuw ingestelde gevoeligheidsniveau nadat hij opnieuw is ingeschakeld.
{% endhint %}

## **Aan de slag**

* Verwijder de achterklep door de onderste bevestigingsschroef los te draaien en steek vervolgens een platte schroevendraaier in om de achterklep op te tillen.
* Stel, op basis van uw behoeften, de gevoeligheidsschakelaar in zoals weergegeven in de tabel met Dip Switch-posities.
  * Schakel de Voice Recognition Alarm in door deze aan te sluiten op een 5V DC-voeding of twee Type C-batterijen.
  * Zet het bedienpaneel in de leerstand
  * Druk op de knop van de Voice Recognition Alarm om een leercode te verzenden.
  * Raadpleeg de gebruiksaanwijzing van uw bedienpaneel om het inleerproces te voltooien.
  * Plaats de achterklep terug.

## **Walk Test**

* Nadat VRA succesvol is ingeleerd, zet u het bedienpaneel in de walktest-modus en drukt u vervolgens op de knop van VRA om te bevestigen dat deze locatie binnen het signaalbereik van het bedienpaneel ligt. Raadpleeg de handleiding van het bedienpaneel om de walktest te voltooien.
* **Bediening**
  * Nadat VRA succesvol is ingeleerd, activeert één keer drukken op de knop een Help-alarm. Wanneer de knop wordt ingedrukt, geeft VRA één pieptoon.
  * De gebruiker kan ook het specifieke spraakcommando uitspreken om een Help-alarm te activeren. Wanneer triggerwoorden worden herkend, geeft VRA één lange pieptoon.
  * Triggerwoorden kunnen “SARA Alarm (Duits)” of “Help Me (Engels)” zijn, afhankelijk van de firmwareversie. "SARA Alarm (Duits)" moet twee keer binnen 5 seconden worden uitgesproken om het alarm te activeren, terwijl “Help Me (Engels)” slechts eenmaal hoeft te worden uitgesproken om het alarm te activeren.
* Het ingedrukt houden van de knop gedurende 8 seconden of langer zal een annuleringscode naar het bedienpaneel sturen om het alarm te stoppen.

&#x20;                                                                      **Manieren om hulp te zoeken**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCrZZ5LWK9mosxvJPct3x%2F3.png?alt=media)

&#x20;                                                                               **OF**

&#x20;           **Spreek het trigger-trefwoord uit.**                                      **Druk op de Helpknop.**

{% hint style="warning" %}
Opmerking:

Om de nauwkeurigheid van spraakherkenning te waarborgen, vermijd het installeren van VRA in een grote of lawaaierige ruimte.

De ideale omgeving voor spraakherkenning is stilte of gedeeltelijke stilte. Als u het spraakcommando met een normale stem uitroept, spreek dan binnen 2 meter van de VRA om er zeker van te zijn dat het alarm wordt geactiveerd.

De spraakherkenningsfunctie heeft drie gevoeligheidsniveaus. U kunt deze testen en het niveau kiezen dat het beste past bij uw montageplaats.
{% endhint %}

## **Installatie**

Nadat u een walktest heeft uitgevoerd om te bevestigen dat VRA binnen het signaalbereik van het bedienpaneel ligt en u tevreden bent dat het geselecteerde gevoeligheidsniveau werkt op de gekozen locatie, kunt u doorgaan met installatie. Er zijn twee manieren om VRA te installeren: wandmontage en oppervlakteplaatsing.

### **Wandmontage**

Zorg ervoor dat VRA ongeveer op borsthoogte wordt geplaatst (ongeveer 130 cm-150 cm boven de grond) waar de knop gemakkelijk toegankelijk en bedienbaar is.

1. Identificeer het sleutelgat aan de achterkant van VRA, boor één gat in de muur en plaats de meegeleverde plug (Figuur 1). Plaats de bevestigingsschroef en laat het niet-geschroefde deel over om de VRA op te hangen, zoals weergegeven in Figuur 2.

&#x20;                                                 Figuur 1                                                           Figuur 2

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZGlV7viQUVVkpgnE3RFq%2FImagen%20vesta-050.png?alt=media&#x26;token=31037a74-c9fc-4021-8928-84d4f16fd6e9" alt=""><figcaption></figcaption></figure>

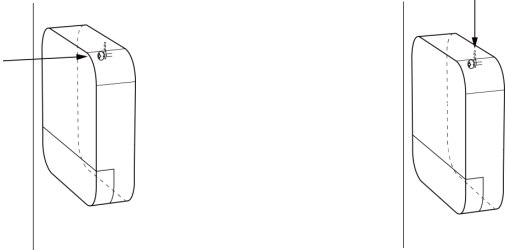

1. Plaats de sleuf van het sleutelgat van de VRA over de schroefkop. Duw de VRA voorzichtig en stevig omlaag, zoals hieronder weergegeven. (Figuur 5,6)

&#x20;                          Figuur 5                                                                                 Figuur 6

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwCnw3slCeW36qUh9aP34%2Fimage.png?alt=media&#x26;token=fc5aa916-7bf0-4c4a-8a14-9d587e310aca" alt=""><figcaption></figcaption></figure>

### **Plaatsing op oppervlak**

VRA wordt geleverd met een anti-slipkussentje aan de achterkant. Het apparaat kan ook op een vlakke ondergrond worden geplaatst zonder op een vaste locatie te worden gemonteerd.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2s6FUOKfOW84ZNZxvmkL%2F9.png?alt=media)
