# VESTA-044

UPIC-5ZW&#x20;

## Infrarood Universele Afstandsbediening

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FA5sQ8XRhieiup9sdZYvA%2Fimage.png?alt=media&#x26;token=714e1b42-dc6b-40d6-8162-72589d5d5203" alt=""><figcaption></figcaption></figure>

* **Inleiding**

UPIC5-ZW is een Z-Wave infrarood afstandsbediening. Het is ontworpen om uw huishoudelijke apparaten te bedienen door IR-signalen uit te zenden. De IR-afstandsbediening kan IR-signalen leren die worden uitgezonden door de afstandsbediening van het apparaat. Nadat het signaal is geleerd, kunt u de IR-afstandsbediening via het Z-Wave-netwerk op afstand besturen om signalen naar het apparaat te sturen zonder de afstandsbediening handmatig te gebruiken.

De UPIC-5ZW is een Z-Wave-compatibel apparaat en is volledig compatibel met elk Z-Wave-compatibel netwerk.

Z-Wave is een draadloos communicatieprotocol dat gebruikmaakt van een laagvermogen RF-radio. Door gebruik te maken van het Z-Wave mesh-netwerk kunnen commando's via tussenliggende 'luisterende' Z-Wave producten naar hun bestemming worden gerouteerd.

De UPIC5 Z-Wave Infrarood Afstandsbediening-serie omvat de volgende modellen:

**UPIC5-ZW** Infrarood Afstandsbediening

**UPIC5-ZW-OTA** Infrarood Afstandsbediening met Over-the-Air firmware-upgradefunctie

## **Onderdelenidentificatie**

**1. IR-oog**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZfplYmOIdHkCqnLtdfx7%2F0.jpeg?alt=media)

Zendt IR-signaal naar apparaten.

**2. Functie/IR-knop**

Druk 3 keer binnen 1,5 seconden op de knop om een leercode te verzenden.

Houd de knop 10 seconden ingedrukt om naar fabrieksinstellingen te herstellen.

Druk op de knop en houd deze 3 seconden ingedrukt om de IR-leermodus te activeren.

Druk eenmaal op de knop om een signaal te verzenden/IR-leermodus te verlaten.

**3. Z-Wave LED**

Flitst één keer – IR-afstandsbediening zendt een signaal uit

**4. IR-indicator-LED**

Langzaam knipperen – IR-afstandsbediening in IR-leermodus.

Snel knipperen – IR-afstandsbediening ontvangt IR-signaal in leermodus of zend IR-signaal

Knippert elke halve seconde – IR-gegevens gewist

Uit – IR-afstandsbediening slaat ontvangen IR-signaal op in de leermodus.

– IR-afstandsbediening bevindt zich in ruststand.

**5. IR-signaalontvanger**

**6. Lage IR-transmissievermogen Jumper (JP1)**

**Jumper Uit**

als de jumper-verbinding is verwijderd of “**geparkeerd**” op één pin.

**Jumper Aan**

De jumperverbinding is geplaatst en verbindt de twee pinnetjes

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGQcXd5dJDmqqPUOut97y%2F1.png?alt=media)![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsRn3tNdxMRTL95EqNjLK%2F2.png?alt=media)

Jumper AAN – IR-transmissievermogen ingesteld op laag. **(Fabrieksinstelling)**

Jumper UIT – Gedeselecteerd.

**7. Hoog IR-transmissievermogen Jumper (JP2)**

**Jumper Uit**

als de jumper-verbinding is verwijderd of “**geparkeerd**” op één pin.

**Jumper Aan**

De jumperverbinding is geplaatst en verbindt de twee pinnetjes

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxf93z0b4wS4k4olVUFHg%2F3.png?alt=media)![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fz6eekTyiEXSkz19XSQXv%2F4.png?alt=media)

Jumper AAN – IR-uitzendvermogen ingesteld op Hoog.

Jumper UIT – Gedeselecteerd.

**BELANGRIJKE OPMERKING: JP1 en JP2 jumpers KUNNEN NIET tegelijk op AAN worden gezet**

**8. Dip-schakelaar set 1**

Voor het instellen van apparaattype

**9. Dip-schakelaar set 2**

Voor het leren en testen van IR-signalen

**10. Batterijcompartiment**

**11. Wandmontage draaibare beugel (optioneel)**

## *Batterij- en lage batterijdetectie*

De IR-afstandsbediening gebruikt twee 1,5V lithiumbatterijen als stroombron. Hij heeft een functie voor het detecteren van lage batterijstatus. Wanneer een laag batterijniveau wordt gedetecteerd, zal de IR-afstandsbediening een laag-batterijsignaal naar de coördinator in het Z-Wave-netwerk verzenden.

De IR-afstandsbediening zal zijn batterijpercentage respectievelijk aan het bedieningspaneel rapporteren bij 100%, 75%, 50%, 25%. De IR-afstandsbediening kan ook een lage batterijstatus detecteren. Wanneer een laag batterijniveau wordt gedetecteerd (25%), zal het signaal voor lage batterij samen met reguliere signaaluitzending naar het bedieningspaneel worden gestuurd zodat het bedieningspaneel de status dienovereenkomstig kan weergeven.

## *Apparaat toevoegen (inclusie)*

Dit product kan worden opgenomen en bediend in elk Z-Wave-netwerk met andere Z-Wave-gecertificeerde apparaten van andere fabrikanten en/of andere toepassingen. Alle niet-op-batterij werkende knooppunten binnen het netwerk fungeren als repeaters, ongeacht de leverancier, om de betrouwbaarheid van het netwerk te vergroten.

* Plaats batterijen om de IR-afstandsbediening van stroom te voorzien.
* Zet de Z-Wave-gateway of het bedieningspaneel in **Inclusion** of **Leren** modus (raadpleeg de handleiding van de Z-Wave gateway of het bedieningspaneel).
* Binnen 1,5 seconden, druk 3 keer op de Functie/IR-knop.
* Raadpleeg de gebruikershandleiding van de Z-Wave gateway of het bedieningspaneel om het leerproces te voltooien.
* Als de sensor al is **opgenomen** (geleerd) in een andere Z-Wave Gateway/Bedieningspaneel, of als de sensor niet kan worden geleerd in het huidige Z-Wave Gateway/Bedieningspaneel, sluit het dan eerst uit (zie ***Exclusie***) voordat u probeert **op te nemen** het in het huidige Z-Wave-gateway/bedieningspaneel.

## *Apparaat verwijderen (exclusie)*

De IR-afstandsbediening moet uit een bestaand Z-Wave-netwerk worden verwijderd voordat deze in een ander netwerk kan worden opgenomen. Er zijn twee methoden beschikbaar om een apparaat uit te sluiten:

### **Exclusiemodus**

* Zet de Z-Wave-gateway of het bedieningspaneel in **Exclusiemodus** (raadpleeg de handleiding van de Z-Wave-gateway of het bedieningspaneel).
* Binnen 1,5 seconden, druk 3 keer op de Functie/IR-knop en de IR-afstandsbediening wordt uit het Z-Wave-netwerk verwijderd.

### **Fabrieksreset**

*(Gebruik een fabrieksreset alleen wanneer het netwerkbedieningspaneel/gateway ontbreekt of niet werkt).*

* Houd de Functie/IR-knop van de IR-afstandsbediening 10 seconden ingedrukt om naar de fabrieksinstellingen te herstellen.

{% hint style="warning" %}
Opmerking:

Het terugzetten naar de fabrieksinstellingen van de IR-afstandsbediening zal deze herstellen naar de fabrieksinstellingen (uitgesloten van het Z-Wave-netwerk). De Z-Wave-gateway of het bedieningspaneel bewaart nog steeds zijn Z-Wave-instellingen. Raadpleeg de handleiding van de gateway of het bedieningspaneel om te zien hoe u de Z-Wave-instellingen van de IR-afstandsbediening verwijdert.
{% endhint %}

* *Z-Wave-slaapmodus*
* De IR-afstandsbediening gaat na een korte periode van ontwaken (\~10 seconden) over in Z-Wave-slaapstand (om energie te besparen). Terwijl deze in Z-Wave-slaapstand is, kunnen Z-Wave-gateways of bedieningspanelen geen opdrachten naar de IR-afstandsbediening sturen.
* IR-signaal leren en testen

Om de IR-afstandsbediening te gebruiken om uw huishoudelijk apparaat te bedienen, moet de IR-afstandsbediening eerst het IR-signaal leren dat door de afstandsbediening van het apparaat wordt verzonden. Volg de onderstaande instructies om het leerproces te voltooien. **Houd de IR-ontvanger tijdens het leerproces uit direct licht of zonlicht om interferentie te voorkomen.**

## ***Leren***

### **Stap 1. Ga naar IR-leermodus**

1. Volg de instructies in **Z-Wave Netwerkinstelling** sectie om de IR-afstandsbediening in uw Z-Wave-netwerk op te nemen.
2. Zorg dat alle schakelaars op het DIP-schakelaarblok zijn ingesteld op **UIT** positie.
3. Houd de Functie/IR-knop 3 seconden ingedrukt en laat los wanneer de IR-LED begint te knipperen.
4. De IR-LED begint langzaam te knipperen om aan te geven dat de IR-afstandsbediening nu de IR-leermodus ingaat.

AAN

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fw8rC5fienHToSHhOQr6n%2F5.jpeg?alt=media)

UIT

### **Stap 2. Selecteer apparaattype**

De IR-zender kan maximaal 5 sets IR-signalen leren voor 5 verschillende apparaten.

Voordat u begint met leren, selecteer het apparaatsnummer met Dip Switch Set 1 voordat u verdergaat met het leren van de signalen. Het geleerde IR-signaal wordt toegewezen aan het geselecteerde apparaatsnummer.

Selecteer het apparaattype volgens de volgende tabel voor Dip-schakelaar set 1. Voor gemakkelijke herkenning en bediening vanaf de Climax Z-Wave Gateway/het bedieningspaneel heeft elk apparaattype een weergegeven naam in de interface van het bedieningspaneel; we raden aan IR-signalen te leren volgens de weergegeven apparaattype.

| Schakelaar 1 | Schakelaar 2 | Schakelaar 3 | Schakelaar 4 | Schakelaar 5 | Schakelaar 6 | Apparaattype                |
| ------------ | ------------ | ------------ | ------------ | ------------ | ------------ | --------------------------- |
| AAN          | UIT          | UIT          | UIT          | UIT          | UIT          | **Type 1 (Airconditioner)** |
| X            | AAN          | UIT          | UIT          | UIT          | UIT          | **Type 2 (Televisie)**      |
| X            | X            | AAN          | UIT          | UIT          | UIT          | **Type 3 (Home Audio)**     |
| X            | X            | X            | AAN          | UIT          | UIT          | **Type 4 (Settopbox)**      |
| X            | X            | X            | X            | AAN          | UIT          | **Type 5 (Overigen)**       |

“X” betekent dat de positie van deze schakelaar geen effect heeft op de apparaatsselectie.

**Voorbeeld:**

1. Om Airconditioner te selecteren, schuift u Schakelaar 1 naar AAN en Schakelaar 2-6 naar UIT.
2. Om Televisie te selecteren, schuift u Schakelaar 2 naar AAN en Schakelaar 3-6 naar UIT, negeer de positie van Schakelaar 1.

### **Stap 3. IR-gegevens leren**

Elk apparaattype kan maximaal 8 IR-signalen leren, geselecteerd met Dip Switch Set 2.

| Schakelaar 1 | Schakelaar 2 | Schakelaar 3 | Schakelaar 4 | Schakelaar 5 | Schakelaar 6 | Schakelaar 7 | Schakelaar 8 | IR-signaal |
| ------------ | ------------ | ------------ | ------------ | ------------ | ------------ | ------------ | ------------ | ---------- |
| AAN          | UIT          | UIT          | UIT          | UIT          | UIT          | UIT          | UIT          | **1**      |
| X            | AAN          | UIT          | UIT          | UIT          | UIT          | UIT          | UIT          | **2**      |
| X            | X            | AAN          | UIT          | UIT          | UIT          | UIT          | UIT          | **3**      |
| X            | X            | X            | AAN          | UIT          | UIT          | UIT          | UIT          | **4**      |
| X            | X            | X            | X            | AAN          | UIT          | UIT          | UIT          | **5**      |
| X            | X            | X            | X            | X            | AAN          | UIT          | UIT          | **6**      |
| X            | X            | X            | X            | X            | X            | AAN          | UIT          | **7**      |
| X            | X            | X            | X            | X            | X            | X            | AAN          | **8**      |

**Voorbeeld:**

1. Om IR-signaal 1 te selecteren, schuift u Schakelaar 1 naar AAN en Schakelaar 2-8 naar UIT.
2. Om IR-signaal 2 te selecteren, schuift u Schakelaar 2 naar AAN en Schakelaar 3-8 naar UIT, negeer de positie van Schakelaar 1.
3. Selecteer het gewenste IR-signaal door de dipschakelaar aan te passen. We raden aan te beginnen bij IR-signaal 1 door Schakelaar 1 naar de AAN-positie te schuiven om IR-signaal 1 te selecteren.
4. Richt de afstandsbediening van uw apparaat in de tegenovergestelde richting van de IR-ontvanger om te voorkomen dat de IR-ontvanger ongewenste IR-signalen ontvangt.
5. Stel de afstandsbediening in op de gewenste instelling, richt vervolgens de afstandsbediening op de IR-ontvanger en druk op een knop van de afstandsbediening om het IR-signaal te verzenden.

**Voorbeeld:**

Voor de airconditioner-afstandsbediening: als u de afstandsbediening instelt op “Koelmodus, 18°C, Ventilatorsnelheid Auto” en de afstandsbediening uitschakelt, richt dan de afstandsbediening op de IR-ontvanger en druk op “ON.”

De IR-ontvanger zal het signaal “Koelmodus, 18°C, Ventilatorsnelheid Auto” voor de airconditioner leren

Voor de televisie-afstandsbediening: als u de afstandsbediening op de IR-ontvanger richt en op ON/Off drukt.

De IR-ontvanger zal het ON/OFF-signaal voor de televisie leren.

4. Als het signaal succesvol is ontvangen, zal de IR-LED snel knipperen en vervolgens uitschakelen om aan te geven dat de IR-afstandsbediening IR-signaalgegevens opslaat, en daarna weer langzaam knipperen. Als u per ongeluk het verkeerde IR-signaal hebt verzonden, richt dan de afstandsbediening weg om de instelling aan te passen en richt hem daarna opnieuw op de IR-ontvanger om het signaal opnieuw te verzenden. Het nieuwe IR-signaal overschrijft het oude.
5. Na het voltooien van het leren, verander de dipschakelaarinstelling om een ander IR-signaal te leren, herhaal de procedure van 2 tot 4. We raden aan door te gaan van IR-signaal 1 tot 8 door dipschakelaars 1 tot 8 één voor één naar de AAN-positie te schuiven
6. Herhaal het proces om maximaal 8 signalen per apparaattype te leren.
7. U kunt uw Dip Switch set 2-instelling aanpassen om een ander apparaattype te selecteren.

### **Stap 4. Verlaat IR-leermodus**

1. Na het voltooien van het leren van alle IR-signalen, druk eenmaal op de Functie/IR-knop om de leermodus te verlaten, schuif daarna alle schakelaars naar de UIT-positie.

## ***Testen***

Nadat het leren van de IR-signalen is voltooid, volgt u onderstaande instructies om het verzenden van IR-signalen te testen.

1. Ga niet in IR-leermodus; pas de Dip Switch-instelling overeenkomstig aan om het apparaattype en IR-signaalnummer te selecteren zoals u ze eerder hebt geleerd.
2. Druk eenmaal op de Functie/IR-knop, de IR-LED zal snel knipperen om aan te geven dat hij een signaal uitzendt. Als er geen signaal is geleerd, zal de IR-afstandsbediening geen signaal verzenden en blijft de IR-LED uitgeschakeld.
3. Herhaal de procedure van 1 tot 2 om alle geleerde IR-signalen te testen.
4. Nadat alle instellingen zijn voltooid, schuift u alle schakelaars naar de UIT-positie.

## ***IR-gegevens wissen***

Om alle voor een apparaattype geleerde IR-signalen te verwijderen, volgt u de onderstaande instructies:

1. Verwijder batterijen om de IR-afstandsbediening uit te schakelen.
2. Selecteer het apparaattype dat u wilt verwijderen met Dip Switch set 1 volgens de volgende tabel

| Schakelaar 1 | Schakelaar 2 | Schakelaar 3 | Schakelaar 4 | Schakelaar 5 | Schakelaar 6 | Apparaatselectie            |
| ------------ | ------------ | ------------ | ------------ | ------------ | ------------ | --------------------------- |
| AAN          | UIT          | UIT          | UIT          | UIT          | UIT          | **Type 1 (Airconditioner)** |
| UIT          | AAN          | UIT          | UIT          | UIT          | UIT          | **Type 2 (Televisie)**      |
| UIT          | UIT          | AAN          | UIT          | UIT          | UIT          | **Type 3 (Home Audio)**     |
| UIT          | UIT          | UIT          | AAN          | UIT          | UIT          | **Type 4 (Settopbox)**      |
| UIT          | UIT          | UIT          | UIT          | AAN          | UIT          | **Type 5 (Overigen)**       |

Het naar AAN schuiven van meer dan één schakelaar selecteert meerdere apparaattype,

**Voorbeeld:**

1. Het schuiven van Schakelaar 1, 2, 3, 4, 5 naar AAN selecteert alle 5 apparaattype.
2. Schuif Schakelaar 1 en 3 naar AAN om Airconditioner en Home Audio te selecteren.
3. Houd de Functie/IR-knop ingedrukt en plaats de batterijen om de IR-zender in te schakelen, laat de knop nog niet los.
4. Blijf beide Functie/IR-knop ingedrukt houden totdat de IR-LED aangaat, laat dan de knop los
5. De IR-zender zal de opgeslagen IR-signalen voor de geselecteerde apparaattype wissen; de IR-LED zal continu knipperen.
6. Schuif alle schakelaars naar de UIT-positie om terug te keren naar normale werking. De IR-LED zal uitgaan.

## **Installatie**

De IR-afstandsbediening is ontworpen om aan de muur te worden gemonteerd. Deze kan direct worden vastgeschroefd door de achterkap op de muur te schroeven, of door eerst de draaibare beugel te monteren en vervolgens het hoofdlichaam op de beugel te plaatsen. Raadpleeg de **IR-signaalbereik & IR-LED-selectie** sectie hieronder voor informatie over IR-signaaloverdracht voordat u een montageplaats voor de IR-afstandsbediening kiest.

* *Montage van de IR-afstandsbediening*

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQA0vEw3vmt130frMYami%2F6.jpeg?alt=media)

De IR-afstandsbediening is ontworpen om aan de muur te worden gemonteerd. Deze kan direct worden vastgeschroefd door de achterkap op de muur te schroeven, of door eerst de draaibare beugel te installeren en vervolgens het hoofdlichaam op de beugel te plaatsen. Het IR-oog moet naar het apparaat gericht zijn dat u wilt bedienen wanneer de IR-afstandsbediening is geïnstalleerd.

**OPMERKING: De draaibare beugel is niet inbegrepen bij standaard verzending en is op aanvraag verkrijgbaar.**

* Directe wandmontage:

De achterkant heeft 4 uitsparingen, waar het plastic dunner is, voor montage doeleinden.

1. Open de behuizing en breek de 4 uitsparingen in de achterkap door.
2. Gebruik de gaten als sjabloon om gaten in de muur te boren; plaats indien nodig pluggen.
3. Schroef de achterplaat op de muur.
4. Plaats de voorplaat terug op de achterkap.

* Montage van draaibare beugel.

De draaibare beugel heeft een verstelbare kop die op de IR-afstandsbediening kan worden bevestigd. Nadat de beugel aan de muur is bevestigd, kan de gebruiker de hoek van de kop aanpassen om de richting waarin de IR-afstandsbediening wijst te wijzigen.

1. De basis van de draaibare beugel heeft 2 montagegaten. Gebruik de gaten als sjabloon om gaten in de muur te boren; plaats indien nodig pluggen.
2. Schroef de beugel aan de muur.
3. Hangk de IR-afstandsbediening aan de beugel met behulp van de gaten aan de achterkant.
4. Na voltooiing van de installatie kunt u met een Phillips-schroevendraaier de schroef bovenaan de beugel losdraaien, de hoek van de IR-zender aanpassen en de schroef weer aandraaien om de beugelhoek te vergrendelen.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmvtCrPK3sq0PtCjOOYNB%2FVESTA-044.png?alt=media&#x26;token=21977c35-17fe-488a-9469-475314298499" alt=""><figcaption></figcaption></figure>

## **Bediening**

### ***Bediening via Z-Wave Gateway/Bedieningspaneel***

De IR-afstandsbediening kan op afstand worden bediend via Climax Z-Wave Gateway/bedieningspanelen om IR-signalen uit te zenden. Het selecteren van het apparaattype en IR-signaalnummer vanaf het bedieningspaneel zal de IR-afstandsbediening instrueren het juiste IR-signaal te verzenden.

**Voorbeeld:**

1. Selecteer “Air Conditioner Function 1” om de IR-afstandsbediening te laten het eerder geleerde IR-signaal 1 voor het apparaattype Air Conditioner te verzenden.

* *IR-signaalbereik & IR-LED-selectie*

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FH0SEe0rVtVrOmjmz9cKL%2F8.jpeg?alt=media)

Het IR-oog van de IR-afstandsbediening bevat 6 LED's die worden gebruikt om IR-signalen te verzenden, met 1 centrale LED en 5 omliggende LED's. De 5 omliggende LED's zijn geplaatst onder een hoek van 45° ten opzichte van de printplaat. **LED-signaalbereik:**

Elke LED zendt IR-signaal uit in een kegelgebied voor de LED. De centrale LED wordt altijd gebruikt bij elke uitzending. 1 van de 5 omliggende LED's kan ook worden geselecteerd om signaal uit te zenden voor elk apparaattype via de Climax Z-Wave Gateway/het bedieningspaneel.

**Voorbeeld:**

1. Als u LED 1 selecteert voor de airconditioner, zal de IR-afstandsbediening een signaal uitzenden met zowel de centrale LED als LED 1 wanneer het een IR-signaal voor het apparaattype airconditioner uitzendt.
2. Als u LED 3 selecteert voor Home Audio, zal de IR-afstandsbediening een signaal uitzenden met zowel de centrale LED als LED 3 wanneer het een IR-signaal voor het apparaattype Home Audio uitzendt.

Bij het installeren van de IR-afstandsbediening selecteert u de gebruikte IR-LED via uw bedieningspaneel, afhankelijk van de montageplaats van de IR-afstandsbediening, zodat de IR-zender signalen naar alle apparaten in uw huis kan sturen. Raadpleeg de handleiding van uw Climax Gateway/bedieningspaneel voor meer informatie over de instellingen en bediening van de IR-afstandsbediening.

Raadpleeg het onderstaande diagram voor IR-signaalbereik:

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjFh7p9kCnuw3rIDX5xZ1%2FVESTA-044%202.png?alt=media&#x26;token=d9a0e075-c603-4d5a-8f75-dafbd7bcfa95" alt=""><figcaption></figcaption></figure>

## ***IR-uitzendvermogen***

Gebruik de jumper schakelaars (JP2 en JP3) om het IR-signaaltransmissievermogen aan te passen. De fabrieksinstelling is ingesteld op laag transmissievermogen (JP1 AAN). Het instellen van de jumper op JP2 vergroot het bereik van IR-signaaltransmissie.

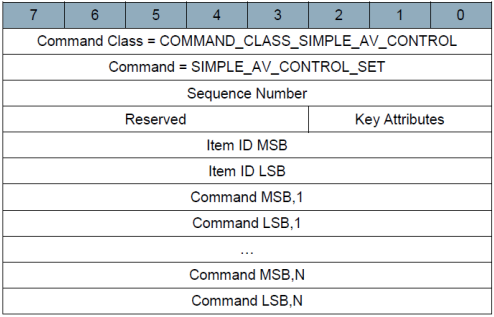

## ***Eenvoudig AV-bedieningsset-commando***

Het eenvoudige AV-bedieningsset-commando wordt gebruikt om een AV-apparaat te bedienen via het bedieningspaneel:

Commando Klasse: COMMAND\_CLASS\_SIMPLE\_AV\_CONTROL\_V1

Commando: SIMPLE\_AV\_CONTROL\_SET

Stel de waarden in:

Item ID MSB: voor apparaattype, 01\~05

Item ID LSB: voor IR-signaalgegevens, 01\~08

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLrtF991YALfL93P1Eae0%2FVESTA-044%203.png?alt=media&#x26;token=8597da51-0468-423b-a576-07cc030646e0" alt=""><figcaption></figcaption></figure>

## **Z-Wave-informatie**

**Apparaattype:** Sub energiemeter

**Roltype:** Reporting Sleeping Slave (RSS)

**Ondersteuning/controle commandoklasse**

**Verplichte CC-ondersteuning:**&#x20;

Associatie CC, v2

Association Group Information CC

Batterij CC

Device Reset Locally CC

Fabrikantspecifieke CC, v2

Configuratie CC,

Simple AV Control CC,

Versie CC, v2

Z-Wave Plus Info CC, v2

Vermogensniveau CC

Firmware Update CC, v2

### ***Z-Wave-groepen (Association Command Class versie 2)***

Groep 1 voor “LifeLine”:

Batterij CC (COMMAND\_CLASS\_BASIC)

Device Reset Locally CC
