# VESTA-041N

**RS-23**

## VESTA temperatuur- en vochtsensor

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBKwNjlvVNGuVUi3J3f9b%2Fimage.png?alt=media&#x26;token=b92c4893-4ae8-4478-a573-008d48c9d5f5" alt=""><figcaption></figcaption></figure>

### Inleiding

De RS-23 is een draadloze kamersensor. Hij beschikt over zowel temperatuur- als vochtigheidsdetectie om uw huisomgeving te monitoren. De temperatuur- en vochtigheidsinformatie wordt elke 30 minuten naar het bedieningspaneel verzonden en op het LCD-scherm van de kamersensor weergegeven.

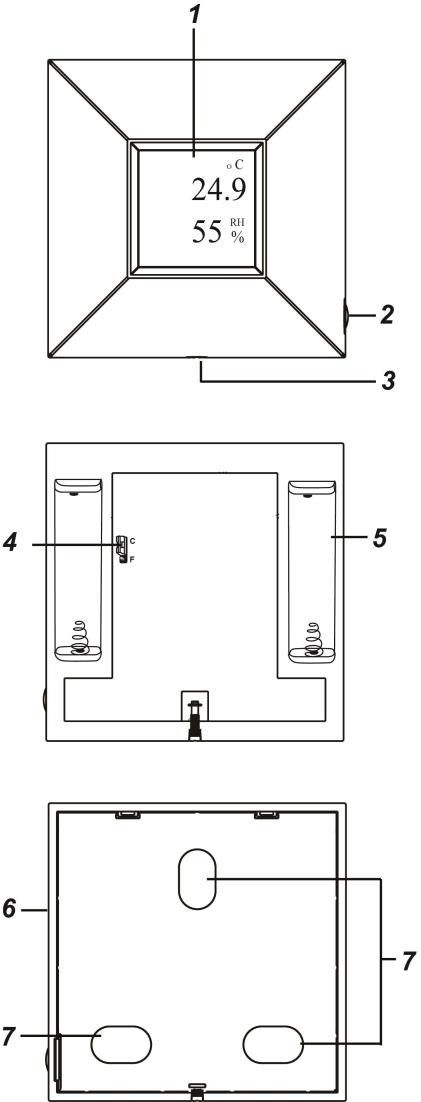

### Onderdelenidentificatie

### 1. LCD-display

Het LCD-scherm toont de volgende informatie:&#x20;

&#x20;    \- Temperatuur in Fahrenheit / Celsius instelling&#x20;

&#x20;    \- Vochtigheid RH%.

&#x20;    \- Lage batterijstatus ( ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiLkio7rC1UelHKdzIvns%2F3.jpeg?alt=media) pictogram).

&#x20;    \- LCD-achtergrondverlichting aan: wanneer de testknop wordt ingedrukt.

### 2. Testknop

Druk één keer op de knop om:

* Verstuur een testsignaal
* Zet de LCD-achtergrondverlichting 10 seconden aan

### 3. Basis schroef (Deksel openen/sluiten)

Wanneer de voorzijde op de achterzijde is bevestigd, opent u het deksel door de basschroef los te draaien en sluit u het deksel op dezelfde manier.

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTqqQcStyQTTNjiprWvxl%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 4. Fahrenheit / Celsius insteljumper (JP1)

* ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhH4gjgBYs16L6KBKZJdE%2Fimage.png?alt=media\&token=dd25a0a7-959c-432b-8bed-af9c20b82528)  Als de jumperverbinding tussen de bovenste 2 pinnen is geplaatst, toont het LCD de temperatuur in Celsius. (**Fabrieksinstelling**)
* ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnAaSDVYywQ2NKM3d087R%2Fimage.png?alt=media\&token=76296371-3928-42ad-9ec2-5aefd48c51f9)  Als de jumperverbinding tussen de onderste 2 pinnen is geplaatst, toont het LCD de temperatuur in Fahrenheit.

### **5. Batterijcompartiment**

De kamersensor wordt gevoed door twee AA 1,5 V alkalinebatterijen

### **6. Achterklep**&#x20;

### **7. Openingen voor wandmontage**

## Kenmerken

### ***Detectie van temperatuur en luchtvochtigheid***

* De kamersensor zal elke 30 minuten temperatuur- en vochtigheidssignalen verzenden.
* Wanneer de temperatuur verandert met +/- 2°C, of de vochtigheid verandert met +/- 10%, zal de kamersensor ook een signaal verzenden.
* Het temperatuurbereik voor detectie is ongeveer -10°C – 50°C (14°F \~ 122°F).
* Het vochtigheidsdetectiebereik is ongeveer 0% – 99% RH

### ***Batterij- en lage batterijdetectie***

* De kamersensor gebruikt twee 1,5 V alkalinebatterijen als stroombron. De batterijen zijn bij de verpakking inbegrepen.
* De kamersensor heeft een functie voor detectie van lage batterij. Wanneer de batterijspanning laag is, zendt de kamersensor een signaal voor lage batterij om de gebruiker te waarschuwen en toont het een pictogram voor lage batterij op het LCD.
* Bij het vervangen van de batterijen, druk na het verwijderen van de oude batterijen tweemaal op de testknop om volledig te ontladen voordat u nieuwe batterijen plaatst.

### ***Supervisie***

De kamersensor zal elke 30 minuten een supervisiesignaal samen met het uitleessignaal verzenden om zijn status regelmatig te rapporteren.

## De kamersensor inleren in het bedieningspaneel

<table data-header-hidden><thead><tr><th width="82"></th><th></th></tr></thead><tbody><tr><td><strong>Stap 1</strong></td><td>Zet het bedieningspaneel in leerstand. Raadpleeg de gebruikershandleiding van uw bedieningspaneel.</td></tr><tr><td><strong>Stap 2</strong></td><td>Druk op de testknop om een leercode naar het bedieningspaneel te sturen.</td></tr><tr><td><strong>Stap 3</strong></td><td>Raadpleeg de gebruikershandleiding van het bedieningspaneel om het leerproces te voltooien.</td></tr><tr><td><strong>Stap 4</strong></td><td>Om het bereik te controleren, zet het bedieningspaneel in de bereiktestmodus (of <strong>Walk Test</strong> modus). Raadpleeg de gebruikershandleiding van het bedieningspaneel. Voer de bereiktest van het bedieningspaneel uit door op de testknop van de kamersensor te drukken.</td></tr><tr><td><strong>Stap 5</strong></td><td>Wanneer u tevreden bent met het signaalbereik van de kamersensor op de gekozen locatie, gaat u verder met de montage.</td></tr></tbody></table>

## Installatie

### ***Montage van de kamersensor***

Voor de beste LCD-weergavekwaliteit dient de kamersensor op een locatie te worden gemonteerd die ongeveer 5 graden boven ooghoogte ligt.

#### &#x20;Bevestiging met schroeven.

Bij montage met schroeven mag u alleen de schroeven gebruiken die door de oorspronkelijke fabrikant in de verpakking zijn meegeleverd, omdat ongeschikte schroeven het interieur van het apparaat kunnen beschadigen.

1. Verwijder de voorzijde met een schroevendraaier.
2. Breek de uitbreekopeningen op de achterplaat door.
3. Gebruik de gaten als sjabloon en boor gaten in het oppervlak.
4. Plaats de pluggen als u in gips of metselwerk bevestigt.
5. Schroef de achterklep in de wandpluggen.
6. Schroef de voorplaat terug op de achterplaat.
