# VESTA-036

**EIR-32**

## **Buiten PIR-bewegingssensor met huisdierimmuniteit**&#x20;

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE7R301GOD70YFYL6opYh%2Fimage.png?alt=media&#x26;token=4a17f023-9137-40fa-afba-3aaeda07e65f" alt=""><figcaption></figcaption></figure>

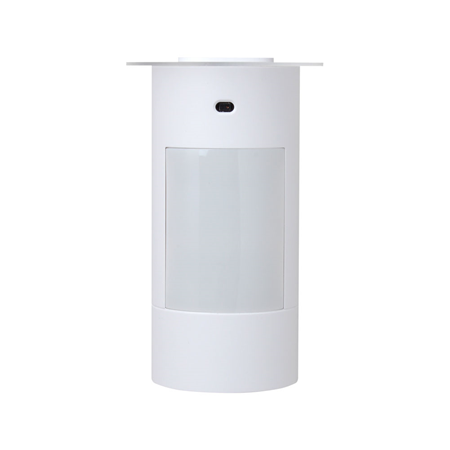

De EIR-32, een batterijgevoede buiten PIR-detector, maakt een economische en moeiteloze installatie buiten mogelijk en biedt tegelijkertijd uitzonderlijke detectiemogelijkheden.

De ingebouwde sensor met detectiegevoeligheid elimineert de kans op valse alarmen veroorzaakt door kleine dieren of andere verstoringen buiten.

De anti-masking functie maakt het mogelijk om pogingen te detecteren om de detector te verblinden door objecten in het gezichtsveld te plaatsen.

Bovendien zorgt het instelbare detectiebereik voor een effectieve afstemming op elke installatieomgeving, waardoor u gemoedsrust hebt in uw leefstijl en uw pand en dierbaren het hele jaar door worden beschermd.

## ***Onderdelen identificeren***

&#x20;   **Voorzijde                                              Binnenzijde**                                                                  **Achteraanzicht**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOl4WwKPKJr3Qx7AFBaX2%2F0.png?alt=media)

1. **Digitale nabijheidsdetector**

De detector wordt gebruikt om elke maskerings- (blokkering) poging door een indringer te detecteren.

2. **LED-indicator**

De LED-indicator wordt gebruikt om de systeemstatus aan te geven.

3. **IR-sensor**

De sensor is bedoeld om bewegende objecten te detecteren.

4. **Testknop**

De Testknop wordt gebruikt om de radio-prestaties te testen en voor leerdoeleinden.

5. **DIP-switchblok**

Er zijn 8 DIP-switches voor het instellen van functies en detectiegevoeligheidsniveaus.

6. **Tamper-schakelaar**

De EIR-32 wordt beschermd door de sabotage-schakelaar tegen ongeoorloofde verwijdering van de montageplaat of montagelocatie.

7. **Batterijcompartiment**
8. **Montageplaat**
9. **Afbreekgebied**

Het afbreekgebied heeft 6 uitsparingen (2 voor opbouwmontage en 4 voor hoekmontage) waar het plastic dunner is voor schroefmontage. Wanneer de detector met geweld van de montagelocatie wordt verwijderd, zal het afbreekgebied loskomen en de sabotage-schakelaar laten inschakelen.

10. **Beschermkap**

De beschermkap beschermt de digitale nabijheidsdetector tegen regen.

## ***LED-indicator***

In de normale bedrijfstoestand blijft de LED-indicator uit, behalve:

* Wanneer de bewegingssensor bijna leeg is, zal de LED elke keer dat er beweging wordt verzonden 6 keer knipperen.
* Wanneer de sabotage-schakelaar wordt geactiveerd, knippert de LED zes keer om aan te geven dat hij "**Sabotage**” signaal wordt verzonden.
* Wanneer de sabotageconditie aanhoudt, knippert de LED zes keer telkens wanneer hij een gedetecteerde beweging verzendt.
* In testmodus zal de LED 6 keer knipperen telkens wanneer beweging wordt gedetecteerd.

## ***Testmodus***

De bewegingssensor kan gedurende 10 minuten in de testmodus worden gezet door eenmaal op de Testknop te drukken. In de testmodus is de slaap-timer uitgeschakeld en is de LED-indicator ingeschakeld en licht gedurende twee seconden op telkens wanneer een beweging wordt gedetecteerd. De bewegingssensor verlaat automatisch de testmodus na 10 minuten en keert terug naar de normale modus.

Om de bewegingssensor in permanente testmodus te zetten, past u DIP-schakelaar 1 aan (raadpleeg *Tabel DIP-switchposities*).

## ***Batterij***

* De bewegingssensor gebruikt twee AAL91 lithiumbatterijen als stroombron.
* De bewegingssensor beschikt over detectie van lage batterijspanning. Wanneer een lage batterij wordt gedetecteerd, wordt een laag-batterijsignaal naar het bedieningspaneel gestuurd samen met reguliere signaaltransmissies zodat het bedieningspaneel de status overeenkomstig kan weergeven.
* **Om de batterij te vervangen:**

**Stap 1:** Breng het bedieningspaneel in de programmeermodus.

**Stap 2:** Verwijder de bewegingssensor van de montagepositie en schroef de bovenkant los om de bovenkap te openen.

**Stap 3:** Verwijder de oude batterijen en druk een paar seconden op de sabotageknop om volledig te ontladen.

**Stap 4:** Plaats twee nieuwe AAL91 lithiumbatterijen.

**Stap 5:** Schroef de bovenkap weer vast.

**Stap 6:** Monteer de bewegingssensor terug op de montagelocatie.

**Stap 7:** Breng het bedieningspaneel terug uit de programmeermodus en keer terug naar de bedrijfsmodus. De procedure is voltooid.

## ***Supervisiesignaal***

* Na installatie zal de bewegingssensor periodiek toezichtsignalen naar het bedieningspaneel verzenden op willekeurige intervallen van 30 tot 50 minuten.
* Als het bedieningspaneel gedurende de vooraf ingestelde tijd geen signaal van de bewegingssensor heeft ontvangen, geeft het bedieningspaneel op zijn display aan dat die specifieke bewegingssensor een signaaluitvalprobleem ervaart.

## ***Slaap-timer***

De bewegingssensor heeft een automatische 'slaaptijd' van ongeveer één minuut om energie te besparen. Na het verzenden van een gedetecteerde beweging zal de bewegingssensor gedurende één minuut niet opnieuw zenden. Elke verdere beweging die binnen deze één minuut durende slaapperiode wordt gedetecteerd, verlengt de slaaptijd met nog een minuut. Op deze manier zal voortdurende beweging voor de bewegingssensor de batterij niet onnodig uitputten.

## ***Double Knock-functie***

De bewegingssensor heeft een functie voor dubbele detectie. Als de dubbele detectiefunctie is ingeschakeld, rapporteert de bewegingssensor alleen een alarm aan het bedieningspaneel als twee bewegingen binnen 10 seconden worden gedetecteerd. Als de dubbele detectiefunctie is uitgeschakeld, rapporteert de bewegingssensor een alarm aan het bedieningspaneel zodra een beweging wordt gedetecteerd.

## ***Nabijheidsdetectie***

* De bewegingssensor heeft een digitale nabijheidsdetector die elke maskerings- (blokkering) poging door een indringer kan detecteren.
* Wanneer een masking-gebeurtenis wordt gedetecteerd en de maskeringstoestand 2 minuten aanhoudt, stuurt de EIR-32 een sabotage-open signaal naar het bedieningspaneel om de gebruiker over de toestand te informeren.
* Nadat de maskering/blokkering 2 minuten is verwijderd, stuurt de EIR-32 een sabotage-herstel signaal naar het bedieningspaneel.

*\<OPMERKING>*

* Elke IR-triggerbeweging zal een momenteel gedetecteerde maskeringgebeurtenis/-toestand wissen. Een maskeringgebeurtenis moet worden gedetecteerd en 2 minuten aanhouden voordat het sabotage-open rapport wordt verzonden.

## ***Tabel DIP-switchposities***

De functie van elke DIP-schakelaar staat in de onderstaande tabel vermeld. De DIP-schakelaar is ofwel AAN of UIT. De bovenste positie geeft AAN aan en de onderste positie geeft UIT aan.

| <mark style="color:groen;">DIP</mark> | <mark style="color:groen;">Positie</mark> | <mark style="color:groen;">Functie</mark>                          |
| ------------------------------------- | ----------------------------------------- | ------------------------------------------------------------------ |
| Schakelaar1                           | AAN                                       | Testmodus                                                          |
| Schakelaar1                           | UIT                                       | Normale modus (standaard)                                          |
| Schakelaar2                           | AAN                                       | Gereserveerd                                                       |
| Schakelaar2                           | UIT                                       | Gereserveerd                                                       |
| Schakelaar3                           | AAN                                       | PIR gericht op een muur binnen 10 m                                |
| Schakelaar3                           | UIT                                       | PIR gericht op een open ruimte (geen muur binnen 10 m) (standaard) |
| Schakelaar4                           | AAN                                       | PIR gericht op een gazon (standaard)                               |
| Schakelaar4                           | UIT                                       | PIR gericht op een betonnen/stenen ondergrond                      |

| <mark style="color:groen;">DIP</mark> | <mark style="color:groen;">Gevoeligheidsniveau</mark> |                                             |
| ------------------------------------- | ----------------------------------------------------- | ------------------------------------------- |
| Schakelaar5                           | Schakelaar6                                           |                                             |
| AAN                                   | AAN                                                   | Laag; 75 cm/60 kg huisdier (standaard)      |
| AAN                                   | UIT                                                   | Middel; 50 cm / 35 kg huisdier              |
| UIT                                   | AAN                                                   | Hoog; 30 cm / 20 kg huisdier                |
| UIT                                   | UIT                                                   | Gereserveerd                                |
| <mark style="color:groen;">DIP</mark> | <mark style="color:groen;">Positie</mark>             | Functie                                     |
| Schakelaar7                           | AAN                                                   | Dubbele detectie ingeschakeld (standaard)   |
| Schakelaar7                           | UIT                                                   | Dubbele detectie uitgeschakeld              |
| Schakelaar8                           | AAN                                                   | Huisdierimmuniteit ingeschakeld (standaard) |
| Schakelaar8                           | UIT                                                   | Huisdierimmuniteit uitgeschakeld            |

<div align="left"><figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FB5UpKqS1AY5QUJLxT3XU%2Fimage.png?alt=media&#x26;token=e4d8a7ac-b835-48ec-bd30-f0caf3668836" alt=""><figcaption></figcaption></figure></div>

{% hint style="warning" %}
Opmerking:

Na het wijzigen van de DIP-schakelaarinstellingen, schakelt u de EIR-32 opnieuw in zodat deze met de nieuwe DIP-schakelaarinstellingen werkt.
{% endhint %}

## ***Sabotagebescherming***

* De EIR-32 wordt beschermd door een sabotage-schakelaar die wordt ingedrukt wanneer deze aan de montagebeugel wordt gehangen.
* Telkens wanneer de bewegingssensor van de montageplaat wordt verwijderd, wordt de sabotage-schakelaar geactiveerd.
* Wanneer de bewegingssensor met geweld van de montagelocatie wordt verwijderd, zal het afbreekgebied op de montageplaat loskomen, waardoor ook de sabotage-schakelaar kan worden geactiveerd.
* De bewegingssensor zal een sabotage-open signaal verzenden om de gebruiker op de hoogte te brengen telkens wanneer de sabotage-schakelaar wordt geactiveerd.

## ***Aan de slag – De bewegingssensor leren in het bedieningspaneel***

* Draai de bevestigingsschroeven los en verwijder de dekmontage.
* Stel op basis van uw behoeften de gevoeligheidsschakelaar in zoals weergegeven in *Tabel DIP-switchposities*.
* Plaats twee AAL91 lithiumbatterijen in de batterijhouder en let op de juiste polariteit.
* De LED-indicator zal 60 seconden knipperen. De bewegingssensor warmt op. Tijdens de opwarmperiode is de bewegingssensor niet geactiveerd. Het wordt aanbevolen om tijdens deze tijd uit het detectiegebied te blijven. Nadat de opwarmperiode is afgelopen, dimt de LED en is de bewegingssensor klaar voor gebruik.
* Zet het bedieningspaneel in de leermodus, raadpleeg de handleiding van het bedieningspaneel voor details.
* Druk eenmaal op de Testknop. De LED-indicator zal drie keer knipperen.
* Als het bedieningspaneel het signaal ontvangt, zal het de informatie overeenkomstig weergeven. Raadpleeg de handleiding van het bedieningspaneel om het leerproces te voltooien. (Voor bepaalde modellen bedieningspanelen kan de bewegingssensor worden ingeleerd als een reguliere PIR met programmeerbare eigenschappen en zal het bedieningspaneel een melding geven wanneer een alarm wordt geactiveerd).
* Nadat de bewegingssensor is ingeleerd, zet u het bedieningspaneel in de Walk Test-modus. Houd de bewegingssensor op de gewenste locatie en druk op de Testknop om te bevestigen dat deze locatie binnen het signaalbereik van het bedieningspaneel ligt.
* Wanneer u tevreden bent dat de bewegingssensor op de gekozen locatie werkt, kunt u doorgaan met de installatie.

{% hint style="warning" %}
Opmerking:

**Walk Test** moet worden uitgevoerd om de juiste werking en dekking van de bewegingssensor te bevestigen.

Wanneer u de bewegingssensor inleert of een Walk Test uitvoert, vermijd dan het blokkeren van de anti-masking detector met uw hand, anders wordt een sabotage-open signaal naar het bedieningspaneel verzonden als de maskeringstoestand 2 minuten aanhoudt.
{% endhint %}

## ***Montage- & installatiemethode***

* **Montage met montageplaat:**
  * De bewegingssensor is ontworpen om op een vlakke ondergrond of in een hoek te worden gemonteerd met de meegeleverde bevestigingsschroeven en pluggen.
  * De meegeleverde montageplaat heeft uitsparingen waar het plastic dunner is en kan worden afgebroken voor montage. Twee uitsparingen zijn voor opbouwbevestiging en vier uitsparingen zijn voor hoekbevestiging zoals in de afbeelding wordt getoond.
  * Om EIR-32 met de montagebeugel te monteren:
    1. Gebruik de montageplaat als sjabloon om gaten in de muur te boren voor pluggen.
    2. Duw de pluggen in en bevestig de montageplaat op de muur met de schroeven.
    3. Monteer de EIR-32 met de haken van de montageplaat vergrendeld aan de achterkap van de EIR-32, en duw vervolgens naar beneden totdat u een klik hoort om de haak te vergrendelen.
    4. Breng het beschermende schild aan (de beschermfolie aan beide zijden moet eerst worden verwijderd).

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fj84CVyY1eTritvjCISCF%2F4.jpeg?alt=media) ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1bnxluSgmwc6NoJq4TPY%2F5.png?alt=media)

* **Montage met montageplaat en draaibare houder (optioneel):**
  * Er is een draaibare houder voorzien als gebruiksvriendelijke montageoptie **(optioneel item, apart verkocht)**. Het bestaat uit een basis om op het oppervlak te bevestigen en een draaibol om de montageplaat en EIR-32 te bevestigen.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOAHKTMMXer16Pphh2kEo%2F6.jpeg?alt=media)

* Met de draaibare houder kan de EIR-32 horizontaal worden gedraaid om optimale dekking te bieden.

Een speciale schroevendraaier met omkeerbare dubbelzijdige bit en drie sterbusschroeven worden meegeleverd om de draaibare houder aan de muur te bevestigen.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIIAJG1oAXgBOkeaqAJrI%2F7.png?alt=media)

Gebruik de meegeleverde schroevendraaier om sterbusschroeven aan te draaien/los te maken.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRQW8p18YX3WvrW12EV9Y%2F8.png?alt=media)

* Om EIR-32 te monteren met montageplaat en draaibare houder:
  1. Bevestig de draaibare houder aan de muur met de meegeleverde schroeven.
  2. Bevestig de montageplaat op de draaibol met de bevestigingsschroef door het foutbestendige ontwerpgat.
  3. Monteer de EIR-32 met de haken van de montageplaat vergrendeld aan de achterkap van de EIR-32, en duw vervolgens naar beneden totdat u een klik hoort om de haak te vergrendelen.
  4. Breng het beschermende schild aan (de beschermfolie aan beide zijden moet eerst worden verwijderd).

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fwb6J3YnJhobJm3csGARm%2F9.png?alt=media)

1. Draai de draaibol horizontaal om de detectiehoek van de EIR-32 aan te passen. (Wanneer de verstelschroef voor de hoek half is losgedraaid, kan de draaibol nog steeds worden gedraaid.)
2. Wanneer de EIR-32 is gedraaid naar een positie met de gewenste detectiedekking, kunt u de positie vergrendelen door de verstelschroef stevig aan te draaien.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FtThR3SISwGMPdMdDIP0X%2F10.jpeg?alt=media)

{% hint style="warning" %}
Opmerking:

Nadat de EIR-32 is gemonteerd, als het bedieningspaneel de sabotage-foutstatus voor het apparaat weergeeft, zorg er dan voor dat de anti-masking detector niet door een object wordt geblokkeerd en wacht twee minuten om te zien of de Sabotage Open-status verdwijnt. Als de Sabotage Open-status na twee minuten aanhoudt, verwijder dan de EIR-32 van de montagelocatie en controleer of de sabotage-schakelaar correct tegen de montageplaat wordt ingedrukt.
{% endhint %}

## ***Installatieaanbevelingen***

**Het wordt aanbevolen om de bewegingssensor op de volgende locaties te installeren:**

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYReixR6Velr52bTiakOn%2F11.png?alt=media)

* Op een hoogte van 2 meter (gemeten vanaf de onderkant van de bewegingssensor) boven de grond voor de beste prestaties.
* In een hoek voor het breedste zicht.
* Waar een indringer doorgaans dwars door het gezichtsveld van de bewegingssensor zou bewegen.
* Op een oppervlak of in een hoek waar dieren onbereikbaar zijn.
* De bewegingssensor heeft een detectiebereik van 10 m wanneer deze op een hoogte van 2 meter boven de grond is gemonteerd.

**Beperkingen:**

* Blootstel de bewegingssensor niet volledig aan direct zonlicht.
* Vermijd grote obstakels in het detectiegebied.
* Plaats hem niet zo dat hij warmtebronnen zoals vuur en ketels opvangt, en installeer hem niet boven radiatoren.
* Probeer nooit het toestel uit elkaar te halen of te wijzigen.
* Installeer de bewegingssensor rechtop. Kantel deze niet.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6m3wUPbk3IzYIOV4AhHS%2F12.jpeg?alt=media)

* Installeer de bewegingssensor niet op plaatsen waar door wind bewegende objecten, zoals bomen en wasgoed, het gezichtsveld van de bewegingssensor kunnen blokkeren.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmijU8RKrfLANH4bLslwk%2F13.jpeg?alt=media)

* Verwijder alle lichtreflecterende oppervlakken uit het detectiegebied, evenals waterplassen.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FntTPxjSZkY76o2fumHkC%2F14.jpeg?alt=media)

* Vermijd richten op het pad van de aanzuig- of uitlaatluchtstroom van een buitenunit.

![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQskJgYjbsjdyzXpG6Uz3%2F15.jpeg?alt=media)

{% hint style="warning" %}
BELANGRIJKE OPMERKING

Stel de DIP-schakelaars af volgens de installatieplaats van de bewegingssensor voor ideale prestaties. Als de DIP-schakelaarinstellingen niet overeenkomen met de installatieomgeving, wordt de prestatie van de bewegingssensor belemmerd en kan dit valse alarmen of het onvermogen om beweging te detecteren veroorzaken.

De bewegingssensor detecteert verschillen tussen het bewegende object en de achtergrond. Als het object stil staat (d.w\.z. niet beweegt), kan de bewegingssensor het niet detecteren.

De bewegingssensor heeft een directioneel karakter en is het meest effectief bij het detecteren van indringers die dwars door het detectieveld bewegen. Hij is minder gevoelig voor het detecteren van beweging rechtstreeks op de bewegingssensor af.

Voor de beste prestaties moet u de montagemontshoeogte van de bewegingssensor afstemmen op de hoogte van het hoogste huisdier in huis. Langere honden vereisen dat de bewegingssensor hoger wordt gemonteerd voor huisdiervriendelijkheid.

De bewegingssensor heeft een blinde zone van ongeveer 1 meter eronder wanneer deze op een hoogte van 2 meter is gemonteerd. De blinde zone wordt groter als u de bewegingssensor hoger dan 2 m monteert, en kleiner als lager dan 2 m.

Tenzij vereist adviseren wij de montagelocatie van de bewegingssensor op 2 m te houden voor optimale prestaties. Als u de montagemontshoeogte wijzigt, voert u een detectietest uit om te controleren of de bewegingssensor indringers normaal kan detecteren op de gewenste hoogte.
{% endhint %}
