VESTA-030
RP-29
Repeater
De repeater is ontworpen om de effectiviteit en veelzijdigheid van het alarmsysteem te vergroten. Het is een apparaat dat uw systeem krachtiger maakt door de maximaal mogelijke afstand tussen de hoofdunit (bedieningspaneel) en de apparaten te vergroten.

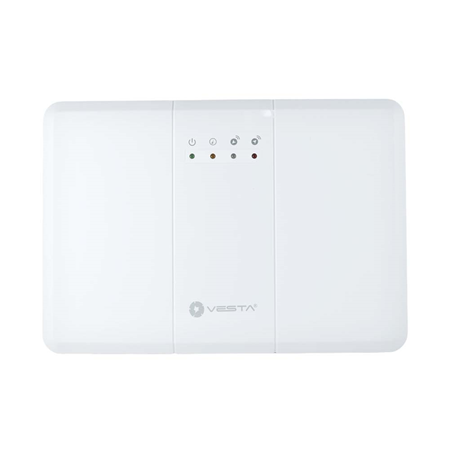

Onderdelen identificeren
Stroom-LED (groen)
Aan – Voedingsadapter of oplaadbare batterij
Knipperen – Oplaadbare batterij bijna leeg
Modus-LED (geel)
Aan – De repeater bevindt zich in leermodus (paneel) of wis-modus
Knipperen (1 knippering per seconde) – De repeater bevindt zich in wandeltestmodus
Langzaam knipperen (1 knippering elke 2 seconden) – De repeater bevindt zich in leermodus (apparaat)
Transmissie: Ontvang LED (Blauw)
De blauwe LED gaat branden wanneer de repeater een signaalontvangst detecteert
Transmissie: Zend LED (Rood)
De rode LED gaat branden wanneer de repeater een signaal uitzendt.
Functionele schakelblok
Testknop
Batterijschakelaar
Verwijderbaar deksel
Tamper-schakelaar
Montagegat
DC-stroomaansluiting
Montagebeugel
Stroomvoorziening
Een voedingsadapter is vereist om op een wandcontactdoos aan te sluiten. Gebruik alleen een adapter met de juiste AC-spanningswaardering om beschadiging van componenten te voorkomen. Een DC 12V 1A uitgangsvoedingsadapter wordt over het algemeen gebruikt om de repeater van stroom te voorzien.
Toepassing van de voedingsadapter:
Om de voedingsadapter aan te sluiten:
Zoek de voedingsadapter en steek deze in de DC-voedingsaansluiting.
Steek de voedingsadapter in een wandstopcontact.
De repeater geeft een lange piep en de groene LED gaat branden.
AC-uitval/AC-herstel:
De repeater stuurt een AC-storingssignaal naar het bedieningspaneel wanneer de voedingsadapter 30–60 seconden is losgekoppeld. Wanneer de voedingsadapter opnieuw wordt aangesloten gedurende 30–60 seconden, stuurt de repeater een AC-herstelsignaal naar het bedieningspaneel.
Oplaadbare batterij:
Naast de adapter bevindt zich een oplaadbare batterij in de repeater, die dient als noodstroomvoorziening bij stroomuitval.
Wanneer de voedingsadapter in de DC-voedingsaansluiting is gestoken, schuif de batterijschakelaar naar de AAN-positie zodat de voedingsadapter stroom levert aan de repeater en tegelijkertijd de batterij oplaadt. Het duurt ongeveer 72 uur om de batterij volledig op te laden.
Wanneer de voedingsadapter wordt losgekoppeld, wordt de repeater van stroom voorzien door de oplaadbare batterij.
De repeater kan de batterijspanning detecteren. Wanneer de batterijspanning laag is, zal de groene LED knipperen om de lage batterijstatus aan te geven.

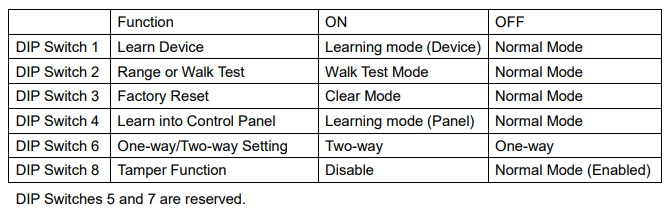

Functionele schakelblok
Het functionele schakelblok bepaalt in welke modus de repeater zich bevindt. Een schakelaar in de omhoog-positie geeft de (AAN) modus aan. Evenzo geeft een schakelaar in de omlaag-positie de (UIT) modus aan.
DIP-schakelaars 5 en 7 zijn gereserveerd.
<Opmerking>
Opmerking:
Wijzig de DIP-schakelaarinstellingen 1-4 wanneer de repeater is ingeschakeld, omdat wijzigingen voor DIP-schakelaars 1-4 alleen geldig zijn wanneer de repeater is ingeschakeld. Bijvoorbeeld: DIP-schakelaar 3 is naar de Aan-positie geschoven wanneer de repeater is uitgeschakeld. Wanneer de repeater wordt ingeschakeld, zal deze NIET in wis-modus gaan. Als DIP-schakelaar 3 echter eerst naar de Uit-positie wordt geschoven en vervolgens naar de Aan-positie wanneer de repeater is ingeschakeld, zal de repeater in wis-modus gaan.
Stel DIP-schakelaar 6 in voor eenrichtings-/tweerichtingsapparaat wanneer de repeater is uitgeschakeld. Nadat de instelling is voltooid, schakel de repeater in en leer/leer deze opnieuw in het paneel zodat de instelling van kracht wordt.
Voor de instelling van DIP-schakelaar 8, schakel de repeater uit voordat u de DIP-schakelaar verandert. De nieuwe instelling van DIP-schakelaar 8 wordt van kracht wanneer de repeater opnieuw wordt ingeschakeld.
Supervisiesignaal
Nadat hij in het bedieningspaneel is ingeleerd, zal de repeater automatisch toezichts-signalen verzenden elke 30 tot 50 minuten wanneer hij als een eenrichtingsapparaat werkt. Als hij als een tweerichtingsapparaat werkt, zal de repeater automatisch toezichts-signalen verzenden elke 90 tot 120 minuten.
Als het bedieningspaneel het signaal van de repeater gedurende een vooraf ingestelde periode niet heeft ontvangen, zal het bedieningspaneel dit op het display aangeven om te laten zien dat de repeater een signaalverliesprobleem ondervindt.
Eenrichtings-/tweerichtingsinstelling
De repeater kan fungeren als een eenrichtings- of tweerichtingsapparaat. Wanneer geprogrammeerd als een tweerichtingsapparaat, kan de repeater een bevestiging van het bedieningspaneel ontvangen om succesvolle verzending te garanderen.
De repeater zal werken als een tweerichtings apparaat wanneer DIP-schakelaar 6 naar de AAN positie wordt geschoven. Het zal werken als een eenrichtings apparaat wanneer DIP-schakelaar 6 naar de UIT positie.
Stel DIP-schakelaar 6 in voor eenrichtings-/tweerichtingsapparaat wanneer de repeater is uitgeschakeld. Nadat de instelling is voltooid, schakel de repeater in en leer/leer deze opnieuw in het paneel zodat de instelling van kracht wordt.
Inleren in het bedieningspaneel
Om de repeater in het bedieningspaneel in te leren, schuif DIP-schakelaar 4 naar de Aan-positie in de normale modus. De repeater zal 1 lange piep geven en de gele LED zal gaan branden.
Zet het bedieningspaneel in de leermodus (raadpleeg de handleiding van het bedieningspaneel).
Druk op de Test-knop. De repeater zal een testcode naar het bedieningspaneel verzenden terwijl de rode LED oplicht en de repeater 1 piep geeft.
Als de repeater binnen 60 seconden een bevestigingssignaal van het bedieningspaneel ontvangt, is het inleren succesvol. De blauwe LED zal 1 seconde oplichten terwijl de repeater 1 lange piep geeft.
Als de repeater er niet in slaagt binnen 60 seconden een bevestigingssignaal van het bedieningspaneel te ontvangen, is het inleren mislukt en wordt dit aangegeven door de gele LED die 3 keer knippert. Herhaal stap 3-4 opnieuw.
Schuif DIP-schakelaar 4 naar de Uit-positie. De repeater zal 1 lange piep geven en de gele LED zal uitgaan wanneer de repeater terugkeert naar de normale modus.
Inleren van repeater in repeater
Als repeater A leert van repeater B:
Repeater B in leermodus zetten: in de normale modus schuif DIP-schakelaar 1 van repeater B naar de Aan-positie. Repeater B zal 1 lange piep geven en de gele LED zal langzaam knipperen (1 knippering elke 2 seconden).
Druk op de Test-knop op repeater A om een leercode te verzenden. Repeater A zal 1 piep geven en de rode LED zal oplichten.
Als repeater B de leercode van repeater A ontvangt, zal deze 1 lange piep geven en de blauwe LED zal 1 seconde oplichten om succesvol inleren aan te geven.
Als repeater B de leercode van repeater A ontvangt en repeater A al geleerd heeft, zal repeater B 2 piepen geven en de blauwe LED zal 1 seconde oplichten.
Opmerking:
Leer repeaters alsjeblieft niet kruiselings in, bijv. Repeater A leren in Repeater B en Repeater B leren in Repeater A.
Alle repeaters moeten in het bedieningspaneel worden geleerd.
Wanneer het inleren is voltooid, schuif DIP-schakelaar 1 van repeater B naar de Uit-positie. Repeater B zal 1 lange piep geven en de gele LED zal uitgaan wanneer repeater B terugkeert naar de normale modus.
Inleren van apparaat in repeater
In de normale modus schuif DIP-schakelaar 1 naar de Aan-positie. De repeater zal 1 lange piep geven en de gele LED zal langzaam knipperen (1 knippering elke 2 seconden).
Raadpleeg de apparaathandleidingen voor instructies over hoe de leercode vanaf de apparaten te verzenden.
Voor de PIR-camera, druk één keer op de testknop om een leercode naar de repeater te sturen.
Als de repeater een leercode van een nieuw apparaat ontvangt, zal hij 1 lange piep geven en de blauwe LED zal 1 seconde oplichten om succesvol inleren aan te geven.
Als de repeater een leercode ontvangt van een apparaat dat al in de repeater is geleerd, zal hij 2 piepen geven en de blauwe LED zal 1 seconde oplichten.
Maximaal 60 apparaten (inclusief repeaters) kunnen in de repeater worden geleerd, en maximaal 8 PIR-camera's worden ondersteund. Als de gebruiker probeert een 61e apparaat in te leren, zal de repeater 4 piepen geven.
Opmerking:
Als meerdere repeaters worden gebruikt, leer dan apparaten alleen in de repeater(s) die het dichtst bij de bedieningsgebieden van de apparaten staan.
Alle apparaten die in de repeater zijn geleerd, moeten ook in het bedieningspaneel worden geleerd.
Wanneer het inleren is voltooid, schuif DIP-schakelaar 1 naar de Uit-positie. De repeater zal 1 lange piep geven en de gele LED zal uitgaan wanneer de repeater terugkeert naar de normale modus.
Wandeltestmodus
Het ingeleerde bedieningspaneel of de ingeleerde apparaten kunnen controleren of hun signaalbereik toereikend is met de repeater als de repeater in wandeltestmodus gaat.
In de normale modus schuif DIP-schakelaar 2 naar de Aan-positie. De repeater zal 1 lange piep geven en de gele LED zal knipperen (1 knippering per seconde).
Wanneer de repeater signalen ontvangt van het bedieningspaneel of de ingeleerde apparaten, zal hij een lange piep geven en de blauwe LED zal 1 seconde oplichten. Het signaal wordt vervolgens opnieuw verzonden terwijl de rode LED 1 seconde oplicht.
Om de wandeltestmodus te verlaten, schuif DIP-schakelaar 2 naar de Uit-positie. De repeater zal 1 lange piep geven en de gele LED zal uitgaan.
Wis-modus (fabrieksreset)
Wis het eerder geprogrammeerde geheugen en zet de repeater terug naar fabrieksinstellingen
In de normale modus schuif DIP-schakelaar 3 naar de Aan-positie. De repeater zal 1 lange piep geven en de gele LED zal oplichten.
Houd de testknop 5 seconden ingedrukt. De repeater zal 1 lange piep geven om aan te geven dat alle ingeleerde apparaten en het bedieningspaneel uit de repeater zijn gewist.
Om de wis-modus te verlaten, schuif DIP-schakelaar 3 naar de Uit-positie. De repeater zal 1 lange piep geven en de gele LED zal uitgaan.
Opmerking:
Wanneer de repeater uit het bedieningspaneel wordt verwijderd, moet deze ook naar fabrieksinstellingen worden teruggezet om het bedieningspaneelgeheugen te wissen.
Bediening
Als de repeater een signaal van het bedieningspaneel ontvangt (bijv. een commando), wordt het signaal vanaf de repeater doorgestuurd naar de overeenkomstige apparaten. De transmissie-LEDs zullen overeenkomstig oplichten.
Als de repeater een signaal van een apparaat ontvangt (bijv. een alarmsignaal), wordt het signaal vanaf de repeater doorgegeven aan het bedieningspaneel. De transmissie-LEDs zullen overeenkomstig oplichten.
Opmerking:
Als de repeater 4 piepen geeft nadat hij een apparaat-signaal heeft ontvangen, duidt dit erop dat de repeater mogelijk niet succesvol in het bedieningspaneel is ingeleerd. Raadpleeg stap 4 van de sectie Inleren in het bedieningspaneel. Inleren is alleen succesvol als de repeater 1 lange piep geeft bij het ontvangen van een bevestigingssignaal van het bedieningspaneel.
Hoe de repeater te monteren
De repeater kan op een tafel worden geplaatst, aan de muur worden gemonteerd of waar gewenst. Volg de onderstaande stappen om de repeater te monteren:
Gebruik de gaten van de montagebeugel als sjabloon en boor gaten in het montageoppervlak.
Breng de pluggen aan als u in pleister of baksteen bevestigt. Schroef de montagebeugel aan de muur.
Hangen de repeater aan de muurbeugel (met de bevestigingsgaten van de repeater).
Houd de repeater vast en duw deze voorzichtig naar beneden zoals hieronder weergegeven.
Sabotagebescherming
De sabotage-/tamper-schakelaar bevindt zich in de normale bedrijfsstand (tamper gesloten) wanneer de repeater aan de muurbevestiging hangt. Een tamper- overtreding vindt plaats wanneer de repeater van de haak wordt verwijderd waarbij de tamper-schakelaar vrijgegeven wordt (tamper geopend).
De sabotagebeveiligingsfunctie kan worden uitgeschakeld wanneer DIP-schakelaar 8 naar de AAN-positie wordt geschoven. Het is ingeschakeld wanneer DIP-schakelaar 8 naar de UIT-positie wordt geschoven. Wijziging van de instelling van DIP-schakelaar 8 wordt geldig wanneer de repeater opnieuw wordt ingeschakeld.
Aanbevelingen
Het wordt sterk aanbevolen een afstand te houden tussen elke repeater en/of hoofdbedieningspaneel om kruis-signalen te vermijden.
Als een bepaald apparaat zich binnen een acceptabel bereik bevindt zodat het bedieningspaneel het zendingsignaal kan ontvangen, wordt sterk aanbevolen het apparaat direct in het bedieningspaneel in te leren in plaats van in de repeater.
Wanneer repeaters worden gekoppeld om een transmissierelais te vormen, wordt sterk aanbevolen niet meer dan 2 lagen repeaters te koppelen.
Opmerking:
Voor apparaten die rechtstreeks door het paneel worden aangestuurd om aan/uit te schakelen, bijv. stroomschakelaars, stroommeterschakelaars, klepregelaars, rolluikbedieningen of in- en uitschakelaars, koppel dan slechts één laag repeater(s).
Voor een keypad wordt ook aanbevolen slechts één laag repeater(s) te koppelen.
Meerdere repeaters
Als meerdere repeaters worden gebruikt, volg dan de onderstaande richtlijnen voor optimale prestaties:
Wanneer repeaters worden gekoppeld om een transmissiereplay te vormen, wordt aanbevolen niet meer dan twee lagen repeaters te koppelen.
Uit het onderstaande voorbeeld (apparaat naar B naar A naar bedieningspaneel) moeten repeater A, repeater B en het apparaat allemaal in het bedieningspaneel worden ingeleerd.
Het apparaat moet in zijn dichtstbijzijnde repeater worden ingeleerd (repeater B). Repeater B moet in repeater A worden ingeleerd. (Leer repeater A niet in repeater B.)
Voorbeeld:
Als een apparaat zich bevindt tussen het RF-bereik van meerdere repeaters en het bedieningspaneel:
Voorbeeld 1:
Uit het weergegeven diagram bevindt het apparaat zich tussen de RF-dekking van repeater B en C. Gebruikers kunnen ervoor kiezen het apparaat alleen in repeater B in te leren, alleen in repeater C in te leren, of in zowel repeater B als C in te leren.
Het is aanbevolen om het apparaat alleen in repeater B in te leren (en niet in repeater C) om signaalverkeer te verminderen.
Opmerking:
Voor het bovenstaande systeem is repeater C ook in repeater A of B of beide ingeleerd zodat de signalen van repeater C via repeater A of B of een van beide naar het bedieningspaneel kunnen worden doorgestuurd.
Voorbeeld 2:
Uit het weergegeven diagram bevindt het apparaat zich tussen de RF-dekking van repeater A, B en C. Gebruikers kunnen ervoor kiezen het apparaat alleen in repeater A in te leren, alleen in repeater B in te leren, alleen in repeater C in te leren, of in repeaters A, B en C in te leren.
Het is aanbevolen leer het apparaat alleen in repeater A of alleen in repeater B (en niet in repeater C) om signaalverkeer te verminderen.
Opmerking:
Voor het bovenstaande systeem is repeater C ook in repeater A of B of beide ingeleerd zodat de signalen van repeater C via repeater A of B of een van beide naar het bedieningspaneel kunnen worden doorgestuurd.
Gewoonlijk blijven de meeste apparaten in hetzelfde RF-dekkinggebied. Voor uitzonderingen, zoals een afstandsbediening, leer het apparaat in alle repeaters (en het bedieningspaneel) van het systeem.
