# VESTA-012

KPT-39N-F1

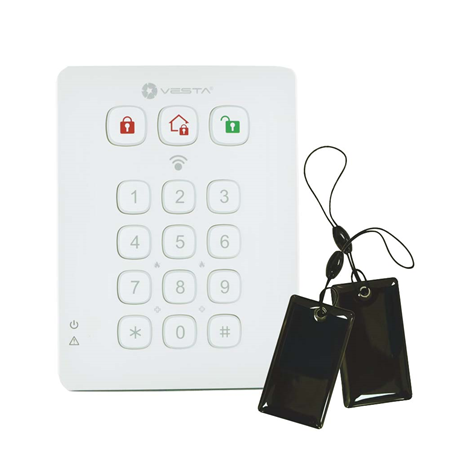

## AFSTANDSBEDIENING TOETSENBORD DRAADLOOS

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIfQAwDsNh6maSg3IS3IP%2Fimage.png?alt=media&#x26;token=675c43f7-0dc3-49bb-8b53-36e2953dc114" alt=""><figcaption></figcaption></figure>

## SNELSTARTGIDS

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVkvTJdSOQ2nTZDkI0Nz8%2FVESTA-012N%5B1%5D.jpg?alt=media&#x26;token=7bafe03e-25ce-40bf-b909-9ebaa823bbaf" alt="" width="225"><figcaption><p>VESTA-012 - KPT-39N-F1</p></figcaption></figure>

{% hint style="info" %}
**Om het toetsenbord toe te voegen aan het VESTA paneel:**

Stap 0: Zet het paneel in **leerstand**&#x20;

Stap 1: Druk 3 seconden op \[ \* ] + \[ # ] om het toetsenbord aan het paneel te leren
{% endhint %}

\[ ❓] Hoe zet u het paneel in leerstand vanaf **SmartHomeSec**&#x20;

{% @arcade/embed flowId="nNYzAkqIZ9RJt89JI6XK" url="<https://app.arcade.software/share/nNYzAkqIZ9RJt89JI6XK>" %}

## CERTIFICERINGEN

{% hint style="success" %}
EN50131 Graad 2, Klasse II
{% endhint %}

## HANDLEIDING

## ***Onderdelenidentificatie***

<figure><img src="https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvZrovs6DkCLkwWUwmLJw%2F1.png?alt=media&#x26;token=d4147107-7b59-4b07-801c-4ce4d4795e1f" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Opmerking:

Er klinkt een korte piep bij het indrukken van een toets om aan te geven dat de ingedrukte toets geldig is.

Er klinken 4 aaneengesloten pieptonen die een fout aangeven en de gebruiker moet het proces opnieuw herhalen.
{% endhint %}

## ***LED-indicator***

* **Stroom-LED (Groen):**
  * Aan gedurende 5 seconden: na succesvol voltooien van een geldige toetsreeks.
  * Knipperen gedurende 5 seconden: lage batterij in Normale Bedrijfsmodus.
  * Als de Stroom-LED uitgaat voordat een geldige toetsreeks is voltooid, worden de eerder ingevoerde toetsen genegeerd.
* **Fout-LED (Oranje):**
  * Ontgrendeltoets en Oranje LED aan met 5 pieptonen: Alarmgeheugen (afhankelijk van het bedieningspaneel).
  * Knipperen:
* &#x20;         Alleen knipperen: Geen reactie door het bedieningspaneel binnen 10 seconden verzonden.
* &#x20;         Knipperen samen met 2 pieptonen: Verzoek voor Thuis-modus tijdens Armeer-modus.
* &#x20;         Knipperen samen met 3 pieptonen: Verzoek voor Thuis- of Armeer-modus wanneer er een foutconditie bestaat.
* &#x20;         Knipperen samen met 4 pieptonen: PIN-code was incorrect.

## ***Algemene bediening***

* Ga naar Testmodus — Voer het Keypad PIN-code in en druk vervolgens op de ＊-toets.
* Paniekalarm — Druk **1** toets + **3** toets tegelijk. (als de functie is ingeschakeld)
* Brandalarm — Druk **4** toets + **6** toets tegelijk. (als de functie is ingeschakeld)
* Medisch alarm — Druk **7** toets + **9** toets tegelijk. (als de functie is ingeschakeld)
* Controleer status bedieningspaneel — Normale modus Druk **#** toets.
* In-/uitschakelen ingang- en uitgangsgeluid — Druk **1** toets + **2** toets tegelijk gedurende 2 seconden. (Het keypad geeft één lange piep om aan te geven dat de functie is ingeschakeld en geeft 2 korte piepen om aan te geven dat de functie is uitgeschakeld.)

## ***Voeding***

* Het externe keypad gebruikt één CR123 3V lithiumbatterij als stroombron.
* Het externe keypad kan ook de batterijstatus detecteren. Als de batterijspanning laag is, knippert de Stroom-LED 5 seconden tijdens gebruik. Het signaal voor lage batterij wordt samen met reguliere signaaltransmissies naar het bedieningspaneel gestuurd om de status dienovereenkomstig weer te geven.
* Voor verzending is de batterij door de fabriek vooraf geïnstalleerd.
* Bij het vervangen van de batterij, druk een paar keer op een willekeurige toets om te ontladen voordat u een nieuwe batterij plaatst.

## ***Energiebesparende functie***

* Wanneer inactief, bevindt het afstandstoetsenbord zich in **Stand-by** modus en gebruikt geen stroom. Het wordt geactiveerd en **wakker** voor 5 seconden wanneer een toets wordt ingedrukt.
* Na 5 seconden geen toetsactiviteit schakelt de stroom uit en keert het terug n**naar Stand-by** Na voltooiing van een commando-invoer, keert het afstandstoetsenbord terug naar

## ***Sabotagebescherming***

* Het toetsenbord is beschermd tegen pogingen om het deksel te openen of het toetsenbord van het bevestigingsoppervlak te verwijderen.
* Sabotagebeveiliging is uitgeschakeld wanneer het keypad in Testmodus staat.

## ***Aan de slag***

Stap 1. Zet het bedieningspaneel in leermodus, .

Stap 2. Voeg het externe keypad toe aan het bedieningspaneel:

### **Testmodus:**

1. Zet het afstandstoetsenbord in testmodus door de KP PIN-code in te voeren (standaard: **0000**), druk daarna op **＊** toets.

De drie![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5SUzA3dkLQqPD1kYdjPw%2F1.png?alt=media)![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGs1TUlH5i0d7nCxrZzq2%2F2.png?alt=media)![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFHBxx1zVH6V31DlC0kW2%2F3.png?alt=media) LED's gaan branden samen met een lange piep.

1. Druk ＊-toets en vervolgens **7** toets om het leer-signaal te verzenden. Het afstandstoetsenbord zal een lange piep geven.

### **Testmodusfunctie:**

1. Druk op toets ＊ en vervolgens op toets 1 — Ga de NFC-label leer-/beheerstand in.
2. Druk ＊-toets en vervolgens 2 toets — Schakel Dual-toets Paniekalarm functie in
3. Druk ＊-toets en vervolgens 3 toets — Schakel Dual-toets Brandalarm functie in
4. Druk ＊-toets en vervolgens 4 toets — Schakel Dual-toets Medisch alarm functie in
5. Druk ＊-toets en vervolgens 5 toets — Schakel alle Dual-toets functies uit (Standaard)
6. Druk ＊-toets en vervolgens 6 toets — Bewerk Keypad PIN-code

&#x20;                                                              ..Voer in **Oude** Keypad PIN-code en druk vervolgens **＊** toets

&#x20;                                                              ..Voer in **Nieuwe** een nieuwe 4-cijferige Keypad PIN-code en druk vervolgens **#** toet&#x73;**.**

7. Druk op toets ＊ en vervolgens op toets 8 — Schakel Armeren/Thuis zonder PIN-code functie in.

&#x20;      *(Zie “**Armeren/Thuis zonder Bedieningpaneel PIN-code**” voor details, pagina 4).*

8. Druk op toets ＊ en vervolgens op toets 9 — Schakel Armeren/Thuis met bedieningspaneel gebruikers-PIN-code functie in (standaard).

&#x20;       (*Zie “**Armeren/Thuis met Bedieningpaneel PIN-code**” voor details, pagina 4*).

{% hint style="warning" %}
Opmerking:

Als het afstandstoetsenbord geen lange piep gaf, betekent dit dat het geen leercode naar het bedieningspaneel heeft gestuurd, druk dan op toets ＊ en vervolgens **7** toets om de leercode te verzenden.

Als het bedieningspaneel de leercode ontvangt, zal het de informatie overeenkomstig weergeven. Raadpleeg de gebruiksaanwijzing van uw bedieningspaneel om het leerproces te voltooien.

Nadat het bedieningspaneel het signaal van het afstandstoetsenbord ontvangt, stuurt het een bevestiging terug naar het afstandstoetsenbord. Het afstandstoetsenbord zal daarna 3 keer piepen om te bevestigen dat de bevestiging is ontvangen. Als het afstandstoetsenbord niet 3 keer piept, start dan de leerprocedure opnieuw
{% endhint %}

Stap 3. Nadat het afstandstoetsenbord is ingeleerd, zet het bedieningspaneel in **Walk Test** modus, houd het afstandstoetsenbord op de gewenste locatie en stuur de leercode naar het bedieningspaneel om te bevestigen dat deze locatie binnen het signaalbereik van het bedieningspaneel ligt. Om de leercode te verzenden, druk ofwel op de **＊** toets en vervolgens de **7** toets in testmodus of druk op beide **#** en **＊** toetsen samen in Normale Bedrijfsmodus.

Stap 4. Wanneer u tevreden bent dat het afstandstoetsenbord werkt op de gekozen locatie, kunt u doorgaan met het monteren van het afstandstoetsenbord volgens de hieronder beschreven stappen (zie “***Bevestigen van extern keypad**” voor details)*.

Stap 5. Druk op de Ontgrendel-toets **tweemaal** om de testmodus te verlaten en is de installatie voltooid. Het afstandstoetsenbord zal een lange piep geven en drie systeemmodus-LED's zullen uitgaan. Het afstandstoetsenbord keert terug naar de normale bedrijfsmodus.

{% hint style="warning" %}
Opmerking:

Het afstandstoetsenbord verlaat automatisch de testmodus na 5 minuten inactiviteit en keert terug naar de stand-by modus. Alle LED's zullen uitgaan en het toetsenbord zal één lange piep geven.
{% endhint %}

## ***NFC-label leer-/wissen-/installatieprocedures***

NFC staat voor Near Field Communication, een draadloze communicatietechnologie die verbinding tot stand brengt tussen twee apparaten door ze dicht bij elkaar te houden. U kunt een gebruikers-PIN-code opslaan in een NFC-label en het NFC-label gebruiken om toegang te krijgen tot het alarmsysteem zonder een gebruikers-PIN-code op de KPT-39N in te voeren. Het toetsenbord kan tot 100 NFC-labels leren met samen maximaal 50 PIN-codes.

### ***A. NFC leerprocedure:***

Stap 1. Schakel het afstandstoetsenbord in om eerst de testmodus te betreden. Voer de toetsenbord PIN-code in (standaard: **0000**) gevolgd door toets ＊. Tijdens het invoeren van de PIN-code zal de **Stroom-LED** (Groen) aangaan. De **Stroom-LED** zal dan uitgaan en een lange piep geven.

Stap 2. Druk op toets ＊ en vervolgens op **1** toets om de NFC-label leerstand te betreden. De **Fout-LED** (Oranje) zal aangaan en een lange piep geven.

Stap 3. Voer een nieuwe PIN-code in gevolgd door de # toets. Het toetsenbord zal een lange piep geven en de oranje LED zal 5 seconden beginnen te knipperen om aan te geven dat het klaar is om een NFC-label te leren.

Stap 4. Breng binnen 5 seconden een NFC-label dicht bij het detectiegebied van het toetsenbord om het te koppelen aan de zojuist ingevoerde gebruikers-PIN-code.

* Elk gekoppeld label zal de leer-timer voor NFC-labels terugzetten op 5 seconden. U kunt meerdere labels koppelen aan één gebruikerscode door de labels één voor één aan te brengen.
* Het toetsenbord verlaat de NFC-label leerstand na 5 seconden inactiviteit.
* Als het geleerde label nieuw is, zal het toetsenbord 2 korte pieptonen geven.
* Als het geleerde label al bestaat in het toetsenbord (toegewezen aan een andere PIN-code), zal het toetsenbord 1 korte piep geven.

Stap 5. Om een ander label te leren, herhaal stap 3 tot stap 4. Het toetsenbord verlaat automatisch de NFC-label leerstand na 5 seconden inactiviteit.

Stap 6. Druk op de ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3rCOESxQ9S9nyvQiEckm%2F4.png?alt=media) toets om de NFC-label leerstand te verlaten.

* Fouttoestand:
* Als het Als de ingevoerde bedieningspaneel gebruikerscode het maximum aantal PIN-cijfers overschrijdt, zal de oranje LED knipperen samen met 4 korte pieptonen om een fout aan te geven.
* Als het toetsenbord al 50 bedieningspaneel PIN-codes heeft opgeslagen, zal het 4 korte pieptonen geven om een fout aan te geven wanneer u probeert de 51e PIN-code in te voeren.
* Als het toetsenbord al 100 NFC-labels heeft geleerd, zal het 4 korte pieptonen geven om een fout aan te geven wanneer u probeert het 101e NFC-label te leren.

### ***B. NFC wistprocedure:***

U kunt NFC-labelinformatie wissen.

Stap 1. Schakel het afstandstoetsenbord in om eerst de testmodus te betreden. Voer de toetsenbord PIN-code in (standaard: **0000**) gevolgd door toets ＊. Tijdens het invoeren van de PIN-code zal de **Stroom-LED** (Groen) zal aangaan. De **Stroom-LED** zal dan uitgaan en een lange piep geven.

Stap 2. Druk op toets ＊ en vervolgens op **1** toets om de NFC-label leerstand te betreden. De **Fout-LED** (Oranje) zal aangaan en een lange piep geven.

Stap 3. Als u een bedieningspaneel gebruikerscode die in het toetsenbord is opgeslagen en alle NFC-labels die aan deze PIN-code zijn toegewezen wilt verwijderen, voer dan de bedieningspaneel gebruikerscode in en druk op toets ＊, er zal een lange piep klinken.

Als u slechts een specifiek NFC-label wilt wissen, druk op toets ＊ met een lange piep en de oranje LED zal 5 seconden knipperen. Breng binnen 5 seconden een NFC-label dicht bij het detectiegebied van het toetsenbord:

* Als het aangebrachte NFC-label in het toetsenbord bestaat, zal het toetsenbord 2 korte pieptonen geven om aan te geven dat de NFC-labelgegevens zijn verwijderd.
* Als het aangebrachte NFC-label niet in het toetsenbord bestaat, zal het toetsenbord 4 korte pieptonen geven om een fout aan te geven.
* Elk aangebracht NFC-label zal de verwijder-timer voor NFC-labels terugzetten op 5 seconden; u kunt meerdere NFC

labels verwijderen door ze één voor één aan te brengen.

Stap 4. Het toetsenbord verlaat automatisch de NFC-label verwijderstand na 5 seconden inactiviteit.

Stap 5. Druk op de ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMxwzl28lCIJyoZLfP1CG%2F6.png?alt=media) toets om de NFC-label leerstand te verlaten.

### ***C. NFC installatieprocedure***

![NFC iPhone3](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fws9bOidOotPlm9mqNYlm%2F5.jpeg?alt=media)

De kleine NFC-labels kunnen op de achterkant van smartphones, kaarten of sleutelhangers worden geplaatst voor gemakkelijke toegang.

Stap 1. Leer het NFC-label in het afstandstoetsenbord

Stap 2. Verwijder de beschermkap van het NFC-label.

Stap 3. Breng het NFC-label aan op de achterklep van uw mobiele telefoon, enz.

Stap 4. U kunt nu het NFC-label gebruiken om toegang te krijgen tot het systeem.

**\<OPMERKING>**

{% hint style="warning" %}
Opmerking:

Let erop het NFC-label niet te buigen, anders kan het beschadigd raken en onbruikbaar worden.

KPT-39N ondersteunt alleen het ISO 14443A-protocol voor NFC-labels.
{% endhint %}

### ***Systeemmodusbediening***

Nadat het keypad in het alarm-systeembedieningspaneel is ingeleerd, kan de gebruiker het systeem wijzigen met het keypad.

Er zijn twee manieren om het systeem te armeren.

1. Armeren Afwezig/Armeren Thuis het systeem door de bedieningspaneel gebruikers-PIN-code in te voeren.
2. Armeren Afwezig/Armeren Thuis het systeem zonder de bedieningspaneel gebruikers-PIN-code in te voeren.

Het deactiveren van het systeem vereist altijd het invoeren van de bedieningspaneel gebruikers-PIN-code.

### **Armeren/Thuis met bedieningspaneel PIN-code:**

In Testmodus, druk ＊-toets en vervolgens **9** toets om Armeren/Thuis met PIN-code functie in te schakelen.

**Armeermodus invoeren:**  Voer een van de bedieningspaneel gebruikerscodes in en druk op de (arm weg knop)-toets, of druk op de (arm weg knop)-toets en houd een NFC-label tegen. Als het paneel geen storing heeft en het armeren lukt, zal de ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOWgRmRouT9ria5IFG0WF%2F9.png?alt=media) LED AAN gaan samen met een lange piep.

**Thuis-modus invoeren:** Voer een van de bedieningspaneel gebruikerscodes in en druk op de (arm blijf knop)-toets, of druk op de (arm blijf knop)-toets en houd een NFC-label tegen. Als het paneel geen storing heeft en het armeren lukt, zal de LED aanschakelen met 3 pieptonen.

**Terugkeren naar de-energiseer modus**: Voer een van de bedieningspaneel gebruikerscodes in en druk op de (ontgrendel knop)-toets, of druk op de (ontgrendel knop)-toets en houd een NFC-label tegen. Als het ontgrendelen succesvol is, zal de LED aanschakelen met 2 pieptonen. Als er Alarmgeheugen is, zullen de LED en fout-LED aanschakelen met 5 pieptonen.

### **Armeren/Thuis zonder bedieningspaneel PIN-code:**

In de testmodus, druk op toets ＊ en vervolgens **8** toets om de Armeren/Thuis zonder PIN-code functie in te schakelen

**Voer bewapeningmodus in**: Druk op de (arm weg knop)-toets. Als het paneel geen storing heeft en het armeren lukt, zal de (arm weg knop) LED aanschakelen met één lange piep.

**Voer thuismodus in**: Druk op de (arm blijf knop)-toets. Als het paneel geen storing heeft en het armeren lukt, zal de (arm blijf knop) LED aanschakelen met 3 pieptonen.

Terug naar Ontgrendel-modus: Voer een van de bedieningspaneel gebruikerscodes in en druk op de (ontgrendel knop)-toets, of druk op de (ontgrendel knop)-toets en houd een label tegen. Als het ontgrendelen succesvol is, zal de (ontgrendel knop) LED aanschakelen met 2 pieptonen. Als er **Alarmgeheugen is,** de ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi50o1I1c2BzP1bCdfmKO%2F24.png?alt=media) LED en fout-LED zullen aanschakelen met 5 pieptonen.

## ***Binnenkomst/Vertrek-geluid***

* Nadat het In-/Uitgangsgeluid is ingeschakeld door gelijktijdig de **1** toets + **2** toets 2 seconden in te drukken (aangegeven door één lange piep), zal het keypad pieptonen geven wanneer de in-/uitgangstimer wordt geactiveerd.
* Nadat het In-/Uitgangsgeluid is uitgeschakeld door gelijktijdig de **1** toets + **2** toets 2 seconden in te drukken (aangegeven door twee korte piepen), blijft het keypad stil wanneer de in-/uitgangstimer wordt geactiveerd.

## ***Foutcondities***

*Wanneer het afstandstoetsenblok zich in **NORMALE BEDRIJFSMODUS,***

1. Wanneer er een storingsconditie in het bedieningspaneel bestaat, als het toetsenbord wordt gebruikt om het paneel te armen, zal de fout-LED knipperen samen met 3 pieptonen om de storingsconditie aan te geven.
2. Wanneer het toetsenbord het paneel ontgrendelt, zal de ![](https://2034468523-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2AedtcQKVWVWb5CHNXgo%2F25.png?alt=media) LED aanschakelen samen met twee pieptonen die normale werking aangeven.
3. Als u 4 keer binnen 10 minuten een onjuiste KP PIN-code invoert in de testmodus, zal KP de toetsfunctie 1 minuut uitschakelen en zullen alle LED's 3 keer knipperen samen met 6 pieptonen. Na 1 minuut zal het een lange piep geven om aan te geven dat de toetsfunctie weer normaal is.
4. Als u 4 keer binnen 10 minuten een onjuiste KP PIN-code invoert tijdens het wijzigen van de systeemmodus, zal KP de toetsfunctie 5 minuten uitschakelen. Na 5 minuten zal het toetsenbord een lange piep geven om aan te geven dat de toetsfunctie weer normaal is.

## ***Fabrieksreset***

Het terugzetten van het toetsenbord naar fabrieksinstellingen zal de eigen PIN-code van het toetsenbord herstellen naar 0000 en alle paneel-leergegevens wissen.

### ***Terugzetten naar fabrieksinstellingen:***

Stap 1   Verwijder de batterijen en ontgrendel de sabotagebeveiliging.

Stap   2 Als “**Armeren/Thuis met Bedieningpaneel PIN-code**” methode is geselecteerd, houd de **3** toets terwijl u de batterij terugplaatst.

&#x20;            .Als “**Armeren/Thuis zonder Bedieningpaneel PIN-code**” methode is geselecteerd, houd ingedrukt **4** toets terwijl u de batterij terugplaatst.

Stap 3   Blijf de **3** toets ingedrukt houden totdat KP 3 pieptonen geeft om succesvolle reset aan te geven.

Blijf toets 4 ingedrukt houden totdat KP 4 pieptonen geeft om succesvolle reset aan te geven.

Stap 4   Laat de **3** of toets 4 los, het resetproces is voltooid. Na reset wordt de PIN-code teruggezet naar de fabrieksinstellingen, **0000** .Het afstandstoetsenbord heeft een nieuw leerproces nodig om weer te functioneren.

* Wanneer het toetsenbord van het bedieningspaneel wordt verwijderd, moet het ook naar fabrieksinstellingen worden teruggezet om het geheugen van het bedieningspaneel te wissen.

## ***Bevestigen van het afstandstoetsenblok***

Om het afstandstoetsenblok te monteren:

1. Verwijder het frontpaneel.
2. Gebruik de 2 montagegaten van de achterplaat als sjabloon en markeer de posities op de meest geschikte plaats.
3. Plaats de pluggen als u in een pleister- of bakstenen oppervlak bevestigt.
4. Schroef het externe keypad op de wandpluggen.
5. Plaats het frontpaneel terug.
