VESTA-202
IR(P)-29 Serie

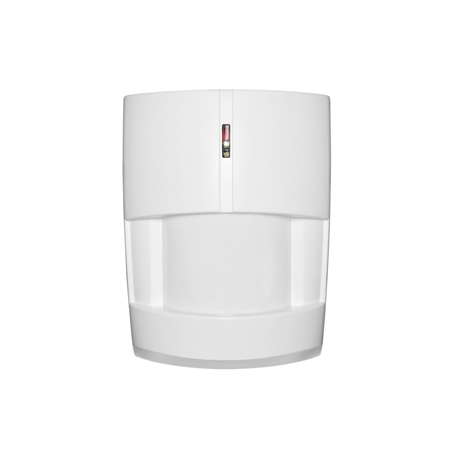

PIR Bewegingssensor
De PIR detecteert infrarode handtekeningen om bewegingen binnen een toegewezen gebied op te vangen en geeft een signaal aan het bedieningspaneel om het alarm te activeren als een indringer het detectiepad passeert.
De PIR bestaat uit een tweedelig ontwerp bestaande uit een kap en een basis. De kap bevat alle elektronica en optiek en de basis biedt een bevestigingsmogelijkheid. De basis heeft uitsparingen om montage op een vlakke ondergrond of in een hoek mogelijk te maken.
De PIR heeft een sabotage-schakelaar die geactiveerd wordt wanneer de kap wordt geopend. Hij kan ook waarschuwen bij communicatieproblemen en een lage batterijstatus.
De PIR is ontworpen om een typische detectiebereik van 12 meter te geven wanneer deze op 2 meter boven de grond wordt gemonteerd.
De huisdier-ongevoelige modellen van de IR-29 serie PIR-sensor ondersteunen de huisdierimmuniteitsfunctie en detecteren geen huisdieren tot 27 kg binnen het bereik van 7 meter om valse alarmen te minimaliseren.
De IR-29 Serie PIR-sensor omvat de volgende modellen:
IR-29 / IR-29 F1 – PIR-sensor met alkalinebatterijen
IRP-29 / IRP-29 F1 – Huisdier-ongevoelige PIR-sensor met alkalinebatterijen
IR-29SL / IR-29SL-F1 – PIR-sensor met lithiumbatterij.
IRP-29SL / IRP-29SL-F1 – Huisdier-ongevoelige PIR-sensor met lithiumbatterij
Onderdelen identificeren
1. Testknop/LED-indicator
De testknop wordt gebruikt voor het testen van de radio-prestaties en voor leerdoeleinden.
De LED-indicator wordt gebruikt om de status van het systeem aan te geven.
2. Batterij-isolator
3. Supervisie Inschakelen/Uitschakelen Jumper Schakelaar (JP2)
Jumper Uit als de jumper-verbinding is verwijderd of “geparkeerd” op één pin.
Jumper Aan tde jumper-verbinding is geplaatst waarbij de twee pinnen worden verbonden
Wanneer ingesteld op AAN, is supervisie uitgeschakeld. (Fabrieksinstelling voor 433AM frequentiemodellen)
Wanneer ingesteld op UIT, is supervisie ingeschakeld. (Fabrieksinstelling voor 868WF frequentiemodellen)
433 FM en 868FM frequentiemodellen ondersteunen de JP2-jumper niet, supervisie is ingeschakeld en kan niet worden uitgeschakeld.
4. Gevoeligheidsverhogende Jumper Schakelaar (JP3)
Wanneer ingesteld op UIT, is de detectiegevoeligheid van de PIR op normaal niveau. (Fabrieksinstelling voor niet-huisdier-ongevoelige modellen)
Wanneer ingesteld op AAN, is de detectiegevoeligheid van de PIR hoog. (Fabrieksinstelling voor huisdier-ongevoelige modellen)
5. Sabotageschakelaar
De sabotage-schakelaar beschermt de PIR tegen ongeautoriseerd openen van de kap.
Slaaptimer
De PIR heeft een “slaaptijd” van ongeveer 1 minuut om energie te besparen. Nadat een gedetecteerde beweging is verzonden, zal de PIR gedurende 1 minuut niet opnieuw uitzenden; elke verdere beweging die tijdens deze slaapperiode wordt gedetecteerd, verlengt de slaaptijd met nog een minuut. Op deze manier zal continue beweging voor een PIR de batterij niet onnodig uitputten.
Toezichtfunctie
Als ingeschakeld (zie bovenstaande tabel), zal de PIR in de normale bedrijfsmodus periodiek een zelftest uitvoeren door elke 30 tot 50 minuten een supervisiesignaal te verzenden.
Als het bedieningspaneel de supervisiesignalen die door een bepaalde PIR worden uitgezonden gedurende een vooraf ingestelde tijd niet ontvangt, zal een “Buiten Gebruik” storingsmelding worden gegenereerd.
Gevoeligheidsverhogerfunctie
U kunt de functie voor het verhogen van de gevoeligheid gebruiken om de detectiegevoeligheid van de PIR te verhogen. Om de detectiegevoeligheid te verhogen, verbindt u de Jumper Schakelaar (JP3), of de AAN positie (Fabrieksinstelling voor huisdier-ongevoelige modellen). Om de normale detectiegevoeligheid te behouden, verwijdert u de Jumper Schakelaar (JP3), of de UIT positie (Fabrieksinstelling voor niet-huisdier-ongevoelige modellen).
Testmodus
De PIR kan in testmodus worden gezet door de testknop op de voorste kap in te drukken. In de testmodus wordt de slaaptimer uitgeschakeld en wordt de LED-indicator ingeschakeld zodat deze elke keer knippert wanneer een beweging wordt gedetecteerd. Elke keer dat de testknop wordt ingedrukt, zal de PIR een testsignaal naar het bedieningspaneel verzenden voor radiobereiktest en de testmodus starten voor 3 minuten. De testmodus verloopt na 3 minuten.
LED-indicator
In de normale bedrijfsmodus gaat de LED-indicator in de volgende situaties branden (Voor F1-modellen knippert de LED in plaats daarvan):
Wanneer beweging wordt gedetecteerd bij een lage batterijconditie
Wanneer de behuizing wordt geopend en de sabotage-/tamper-schakelaar wordt geactiveerd.
Wanneer beweging wordt gedetecteerd als de tamper-toestand aanhoudt.
Wanneer beweging wordt gedetecteerd in de testmodus
Wanneer de testknop wordt ingedrukt bij een sabotageconditie of als de PIR een lage batterij heeft.
Batterij
IR-29 Serie PIR bewegingssensoren gebruiken alkaline- of lithiumbatterijen als stroombron:
De op alkaline werkende modellen gebruiken twee alkaline AA 1,5 V batterijen als stroombron.
De op lithium werkende modellen gebruiken één 3V 2/3A (EL123AP) lithiumbatterij als stroombron.
De PIR heeft een functie voor detectie van lage batterij. Als een lage batterijspanning wordt gedetecteerd, wordt een melding voor lage batterij naar het bedieningspaneel gestuurd samen met reguliere signaaltransmissies zodat het bedieningspaneel de status overeenkomstig kan weergeven.
Voor elke installatie wordt de batterij door de fabriek geplaatst vóór verzending met een isolator erin.
Opmerking:
Bij het vervangen van batterijen, druk na het verwijderen van de oude batterijen tweemaal op het sabotagecontact om volledig te ontladen voordat u nieuwe batterijen plaatst.
Aan de slag
Trek de batterij-isolator eruit om de batterij te activeren.
De LED-indicator zal 30 seconden knipperen. (De PIR warmt op). Tijdens de opwarmperiode wordt de PIR niet geactiveerd. Nadat de opwarmperiode voorbij is, gaat de LED uit en is de PIR klaar voor gebruik.
Zet het bedieningspaneel in de leermodus, raadpleeg de handleiding van het bedieningspaneel voor details.
Druk op de testknop op de voorste kap.
Raadpleeg de handleiding van het bedieningspaneel om het inleerproces te voltooien.
Nadat de PIR is ingeleerd, zet het bedieningspaneel in de “Walk Test” modus, houd de PIR op de gewenste locatie en druk op de testknop om te bevestigen dat deze locatie binnen het signaalbereik van het bedieningspaneel ligt, raadpleeg de handleiding van het bedieningspaneel om de Walk Test te voltooien.
Wanneer u tevreden bent dat de PIR op de gekozen locatie werkt, kunt u doorgaan met de montage.
Montagemethode
De PIR is ontworpen om op een vlakke ondergrond of in een hoek te worden gemonteerd met bevestigingsschroeven en pluggen die worden geleverd.
De basis heeft uitsparingen, waar het plastic dunner is en kan worden doorgebroken voor montagedoeleinden. Twee uitsparingen zijn voor oppervlaktebevestiging en vier uitsparingen zijn voor hoekbevestiging zoals in de afbeelding wordt weergegeven.
Voor hoekmontage wordt een driehoekige beugel meegeleverd om achter-sabotagebescherming toe te voegen. De beugel bevat ook twee uitsparingen om aan de muur te monteren.
Voor oppervlaktemontage wordt een optionele draaibare beugel geleverd zodat gebruikers het detectiebereik kunnen aanpassen. Met de draaibeugel kan de IR-29 80 graden horizontaal en 70 graden verticaal worden gedraaid om optimale dekking te bieden.
Hoekmontage:
Breek door de vier hoekuitsparingen.
Gebruik de vier gaten als sjabloon en boor gaten in het oppervlak van de hoek
Plaats de wandpluggen
Schroef de basis in de wandplug.
Schroef de behuizing op de basis.
Hoekmontage met driehoekige beugel:
De driehoekige beugel kan met de meegeleverde schroeven of dubbelzijdige lijm pads aan de muur worden gemonteerd.
Schroefmontage
Breek door de twee uitsparingen op de driehoekige beugel.
Gebruik de twee gaten als sjabloon en boor gaten in het oppervlak van de hoek. Plaats wandpluggen.
Schroef de driehoekige beugel in de wandpluggen met de twee naar boven gerichte pinnetjes naar u toe.
Plaats de PIR op de haken van de driehoekige beugel.
Zelfklevende Montage
De montagehoek moet schoon, droog en glad zijn. Reinig de montagehoek indien nodig met een geschikt ontvettingsmiddel.
Twee dubbelzijdige lijmpads zijn vóór verzending aan de driehoekige beugel bevestigd.
Verwijder de beschermlaag van de dubbelzijdige lijmpads.
Bevestig de driehoekige beugel op de gewenste hoek met de twee naar boven gerichte pinnetjes naar u toe.
Plaats de PIR op de haken van de driehoekige beugel.
Oppervlaktemontage:
Verwijder de bevestigingsschroef en de dekselassemblage.
Breek de uitsparingen aan de binnenzijde van de basis open
Gebruik de gaten als sjabloon en boor gaten in het oppervlak.
Plaats de wandpluggen als u deze in pleister of baksteen bevestigt.
Schroef de basis in de wandpluggen.
Schroef de behuizing op de basis.
Oppervlakmontage met roteerbare beugel (optioneel item, apart te koop):
De draaibeugel kan met de meegeleverde schroeven aan de muur worden gemonteerd.
Schroef de draaibare beugel in de muur.
Plaats de 3 haken van de draaibare beugel overeenkomstig in de 3 gaten van de basis.
Draai de beugel voor het juiste detectiebereik en draai de bevestigingsschroef vast.
Installatie
Bepaal de locatie van de PIR en of deze in een hoek of op een oppervlak wordt gemonteerd.
Nadat de installatielocatie is gekozen, volgt u de hierboven beschreven stappen om de PIR te monteren.
Druk op de Testknop om de testmodus te activeren. Loop rond het beschermde gebied en let op wanneer de LED oplicht en controleer of het detectiebereik adequaat is.
Wanneer de detectiedekking bevredigend wordt geacht, is de installatie voltooid.
Installatieaanbevelingen
De PIR is ontworpen om een typische detectiebereik van 12 meter te geven wanneer deze op 2 meter boven de grond wordt gemonteerd.
Voor de huisdier-ongevoelige PIR-serie geeft dit een typische PET-IMMUNE reikwijdte van 7 meter wanneer gemonteerd op 1,9–2,0 meter boven de grond. Als deze hoger boven de grond wordt gemonteerd, geeft dit een groter PET-IMMUNE bereik.
Om optimaal van de PIR te profiteren, moeten de volgende richtlijnen in overweging worden genomen:
Het wordt aanbevolen de PIR op de volgende locaties te installeren
Monteer de detector op 1,9M–2,0M hoogte voor de beste prestaties:
Belangrijke OPMERKING
Voor de meest gewenste prestaties van de huisdier-ongevoelige PIR-serie, vergeet niet de hoogte van de PIR-montageplaats aan te passen aan de hoogte van het grootste dier in huis. Hoger-dan-gemiddelde huisdieren kunnen vereisen dat de PIR hoger wordt gemonteerd voor het huisdierimmuniteitsdoel.
Bij het bepalen van de hoogte van de PIR-montageplaats moet u rekening houden met de mogelijke dode zone. De dode zone onder de PIR vergroot evenredig met de hoogte van de PIR-montageplaats.
Houd er rekening mee dat de prestaties worden beïnvloed door externe factoren, zoals de hoogte van het gedetecteerde object, gewenst detectiebereik, installatieterrein, enz. De voorgestelde montaghoogte kan worden aangepast aan de hand van de werkelijke installatiemilieu-factoren.
Wanneer de IR-29 met een draaibeugel wordt gemonteerd, heeft deze niet het reguliere detectiegebied (zoals in het bovenstaande diagram), noch het typische huisdier-ongevoelige bereik.
Monteer op een plaats waar dieren niet via meubels of andere voorwerpen bij het detectiegebied kunnen komen.
Richt de detector niet op trappen die de dieren kunnen beklimmen.
Plaats deze zodanig dat een indringer normaal gesproken zijwaarts door het gezichtsveld van de PIR zou bewegen.
In een hoek om het breedste zicht te geven.
Waar het gezichtsveld niet wordt belemmerd, bijvoorbeeld door gordijnen, ornamenten enz.
Beperkingen
Plaats een PIR niet zodanig dat hij rechtstreeks naar een deur kijkt die door een deursensor wordt beschermd; dit kan ertoe leiden dat de deursensor- en PIR-radiosignalen gelijktijdig worden uitgezonden bij binnenkomst en elkaar daardoor kunnen opheffen.
Installeer de PIR niet volledig blootgesteld aan direct zonlicht.
Vermijd installatie van de PIR in gebieden waar apparaten snelle temperatuurveranderingen in het detectiegebied kunnen veroorzaken, d.w.z. airconditioners, kachels, enz.
Vermijd grote obstakels in het detectiegebied.
Richt niet direct op warmtebronnen zoals vuur of ketels, en niet boven radiatoren.
Vermijd bewegende objecten in het detectiegebied, bijv. gordijnen, wanddecoraties enz.
Beperking
